Термостат на Mazda Familia с двигателем BJ5W (1.5 л, SOHC) – компонент, который часто выходит из строя после 80–100 тыс. км пробега. Типичные симптомы: длительный прогрев двигателя, температура охлаждающей жидкости (ОЖ) не поднимается выше 70°C или, наоборот, перегрев до 110°C и выше. В 90% случаев проблема кроется в заклинивании клапана термостата в открытом или закрытом положении. Перед заменой детали проведите проверку – это займет 15–20 минут и сэкономит время на демонтаж.
Для диагностики потребуется: термометр с диапазоном до 120°C (лучше инфракрасный пирометр), ключ на 10 мм, емкость для слива ОЖ (около 1 л) и доступ к верхнему патрубку радиатора. Расположение термостата на BJ5W – под корпусом, соединенным с выпускным коллектором. Температура начала открытия клапана – 82°C, полное открытие – 95°C. Если при прогреве двигателя до 90°C патрубок радиатора остается холодным, термостат заклинило в закрытом состоянии. Если патрубок нагревается сразу после запуска – в открытом.
Проверка без снятия: запустите холодный двигатель, зафиксируйте температуру ОЖ по приборной панели. При достижении 75–80°C верхний патрубок радиатора должен начать нагреваться. Если этого не происходит – термостат неисправен. Для точности измерьте температуру патрубка пирометром: разница между показаниями на блоке цилиндров и патрубке не должна превышать 5°C. При отклонении замените термостат – оригинальный артикул LF01-13-480A (стоимость ~1200 руб.), аналоги: Gates TH00385G1 или Febi 24022.
Если диагностика подтвердила неисправность, сливайте ОЖ через нижний патрубок радиатора (не менее 3 л), открутите два болта корпуса термостата ключом на 10 мм. Перед установкой нового термостата очистите посадочное место от старой прокладки и нанесите тонкий слой герметика ABRO 999. После сборки залейте ОЖ, удалите воздушные пробки через штуцер на корпусе термостата. Проверьте систему на утечки при работающем двигателе.
Необходимые инструменты и материалы для диагностики термостата
Для проверки термостата на Mazda Familia BJ5W потребуются: набор торцевых головок (10, 12, 14 мм), удлинитель и трещотка для доступа к крепежу корпуса термостата, расположенного под выпускным коллектором. Обязательны плоскогубцы с тонкими губками для снятия хомутов патрубков охлаждающей жидкости, а также отвёртка с плоским шлицем (5 мм) для демонтажа защитных кожухов. Используйте динамометрический ключ с диапазоном 10–20 Н·м для точной затяжки болтов корпуса после установки. Для слива антифриза подготовьте ёмкость объёмом не менее 5 литров и воронку с сетчатым фильтром, чтобы избежать попадания мусора в систему.
Для диагностики термостата в снятом состоянии понадобится термометр с диапазоном измерений до 100°C (электронный или спиртовой), металлическая ёмкость объёмом 1–2 литра и источник тепла – газовая горелка или электроплитка. Запаситесь новым уплотнительным кольцом корпуса термостата (артикул Mazda B6Y1-15-210 для двигателя BJ5W) и 200–300 мл свежего антифриза той же спецификации, что залит в систему (Mazda FL22 или аналог). Для проверки герметичности после сборки используйте компрессор с манометром (давление 1,2–1,5 бар) и мыльный раствор для обнаружения утечек.
Как правильно подготовить автомобиль к проверке термостата
Перед началом диагностики термостата на Mazda Familia BJ5W убедитесь, что двигатель полностью остыл. Работа с горячим мотором опасна и может привести к ожогам или повреждению компонентов системы охлаждения. Откройте капот и визуально проверьте уровень охлаждающей жидкости в расширительном бачке – он должен находиться между метками «MIN» и «MAX». Если уровень ниже нормы, долейте рекомендованную производителем жидкость (для BJ5W это обычно антифриз на основе этиленгликоля с допуском Mazda FL22). Запустите двигатель на 30–40 секунд, чтобы убедиться в отсутствии утечек из патрубков или радиатора, затем заглушите и дайте остыть.
Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание при работе с электрическими компонентами. На Mazda Familia BJ5W термостат расположен в корпусе, соединённом с верхним патрубком радиатора – для доступа к нему потребуется снять защитный кожух двигателя (если установлен) и частично демонтировать воздуховод. Подготовьте инструменты: торцевую головку на 10 мм для откручивания болтов корпуса термостата, плоскую отвёртку для снятия хомутов патрубков, ёмкость объёмом не менее 2 литров для слива антифриза и ветошь для протирки поверхностей. Слейте около 1–1,5 литра охлаждающей жидкости через сливной кран радиатора, чтобы избежать её пролива при снятии термостата.
Перед демонтажем термостата сфотографируйте или зарисуйте положение патрубков и прокладок – это упростит обратную сборку. Проверьте состояние резиновых уплотнений корпуса: трещины или деформации указывают на необходимость замены. Очистите посадочные поверхности от остатков старой прокладки и антифриза с помощью безворсовой салфетки и очистителя тормозов или спирта. Не используйте металлические щётки или абразивы, чтобы не повредить алюминиевый корпус. После подготовки автомобиль готов к извлечению термостата для проверки его работоспособности.
Пошаговая инструкция снятия термостата на Mazda Familia BJ5W
Перед началом работ убедитесь, что двигатель полностью остыл. На Mazda Familia BJ5W с мотором B5-ZE термостат расположен в корпусе, закреплённом на блоке цилиндров со стороны выпускного коллектора. Для доступа потребуется снять верхний патрубок радиатора и частично демонтировать корпус воздушного фильтра.
Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание при работе с электрическими компонентами. Слейте охлаждающую жидкость из системы: откройте пробку радиатора и сливной кран на блоке цилиндров, расположенный под выпускным коллектором. Для удобства используйте ёмкость объёмом не менее 5 литров.
Ослабьте хомуты на верхнем патрубке радиатора и патрубке, идущем от корпуса термостата к радиатору. Снимите патрубки, аккуратно поддев их плоской отвёрткой, если они прикипели. Будьте готовы к остаточному сливу жидкости – подложите ветошь под соединения.
Открутите два болта крепления корпуса термостата к блоку цилиндров. На BJ5W они имеют головку на 10 мм. Придерживайте корпус рукой, чтобы он не упал при снятии последнего болта. Если корпус не поддаётся, постучите по нему резиновым молотком – избегайте ударов металлическими инструментами.
Извлеките термостат вместе с прокладкой. Осмотрите посадочное место на блоке цилиндров: удалите остатки старой прокладки с помощью пластикового скребка или наждачной бумаги с зернистостью P600. Проверьте поверхность на отсутствие задиров или коррозии – при их наличии потребуется дополнительная обработка.
Перед установкой нового термостата сравните его с демонтированным: убедитесь, что температура открытия совпадает (для B5-ZE стандарт – 88°C). Нанесите тонкий слой герметика на новую прокладку, если она не имеет клеевого слоя. Установите термостат в корпус пружиной вниз – ориентация критична для корректной работы.
Закрепите корпус термостата на блоке цилиндров, затянув болты моментом 10–12 Н·м. Подсоедините патрубки, заменив хомуты на новые, если старые деформированы. Залейте охлаждающую жидкость через горловину радиатора, удаляя воздушные пробки прокачкой системы: заведите двигатель, дайте ему прогреться до открытия термостата, затем долейте жидкость до уровня.
После сборки проверьте систему на герметичность: запустите двигатель, прогрейте до рабочей температуры и осмотрите соединения на предмет утечек. Если жидкость подтекает, подтяните хомуты или замените прокладку. Сбросьте ошибки бортового компьютера, если загорелся индикатор «Check Engine».

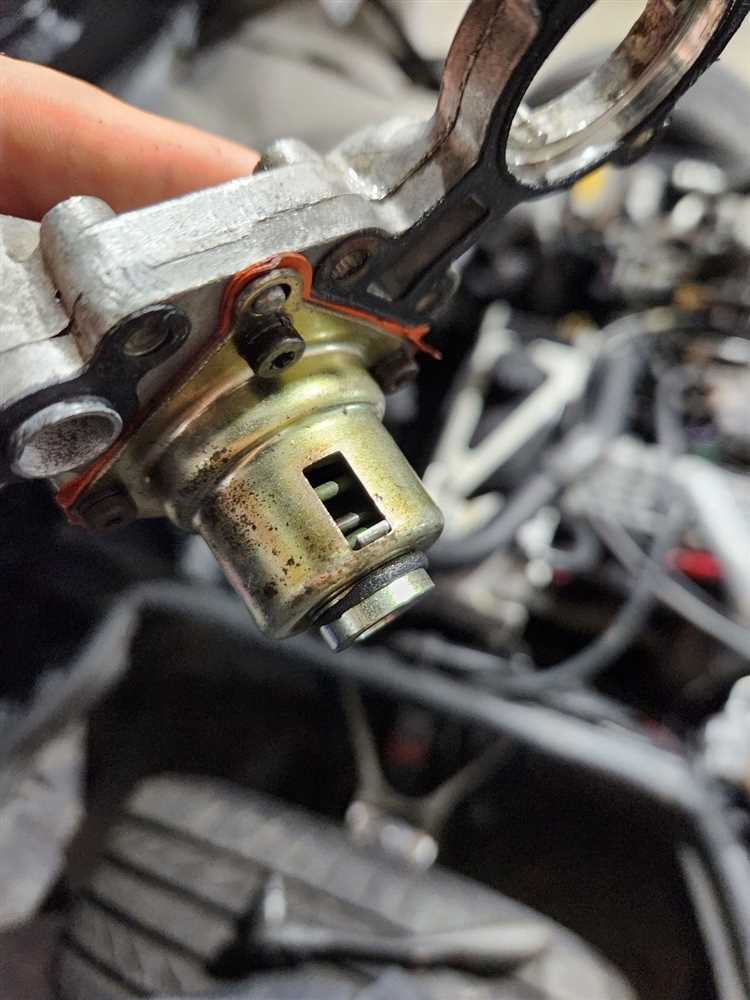

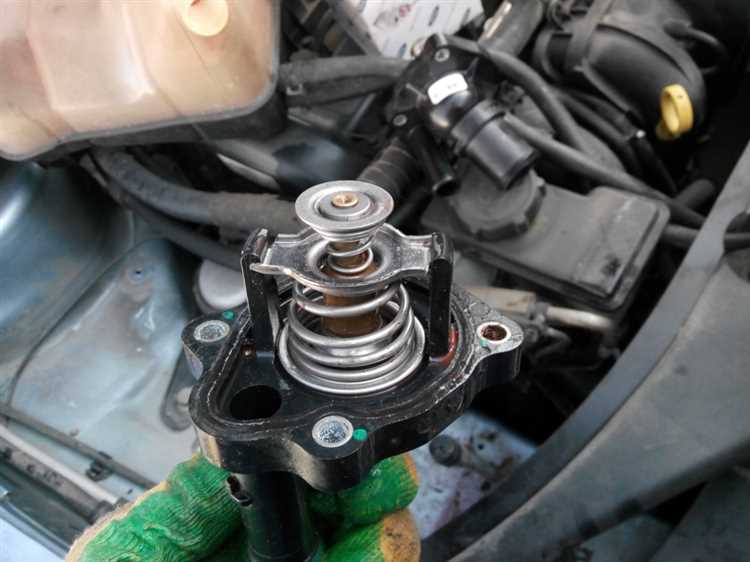

Методы визуального осмотра термостата на наличие повреждений
Проверьте корпус термостата на трещины, сколы или деформации. Особое внимание уделите местам крепления к блоку двигателя и фланцу – здесь часто возникают усталостные трещины из-за перепадов температур. Используйте увеличительное стекло для осмотра зон с микроповреждениями.
- Коррозия на металлических элементах – признак длительного контакта с некачественной охлаждающей жидкостью. Если ржавчина проникла глубоко, термостат подлежит замене.
- Повреждения резинового уплотнительного кольца: разрывы, затвердевание или потеря эластичности. Даже мелкие трещины приведут к утечкам.
- Следы перегрева: потемнение металла, оплавление пластиковых деталей или деформация пружины.
Осмотрите клапан термостата на предмет заеданий или неполного закрытия. Вручную нажмите на шток – он должен двигаться плавно, без рывков. Если клапан заклинило в открытом положении, двигатель будет долго прогреваться; если в закрытом – перегреваться.
Проверьте целостность пружины. Она должна быть равномерно навита, без следов коррозии или растяжения. Измерьте её длину в свободном состоянии: для Mazda Familia BJ5W норма – 35–37 мм. Отклонение более чем на 2 мм указывает на потерю упругости.
Оцените состояние термочувствительного элемента (воскового наполнителя). Признаки неисправности: подтёки воска, вздутие корпуса или неравномерное расширение при нагреве. Для проверки погрузите термостат в горячую воду (85–90°C) – клапан должен открыться полностью за 1–2 минуты.
Сравните внешний вид осматриваемого термостата с эталонным образцом. Обратите внимание на маркировку: для BJ5W подходит термостат с температурой открытия 82°C (артикул оригинала – LF01-13-480A). Несоответствие параметров приведёт к некорректной работе системы охлаждения.
Зафиксируйте результаты осмотра: сфотографируйте повреждённые участки и запишите измеренные значения. Это поможет при подборе аналогов или диагностике повторных неисправностей. Если обнаружены критические дефекты, замените термостат в сборе – ремонт отдельных компонентов нецелесообразен.

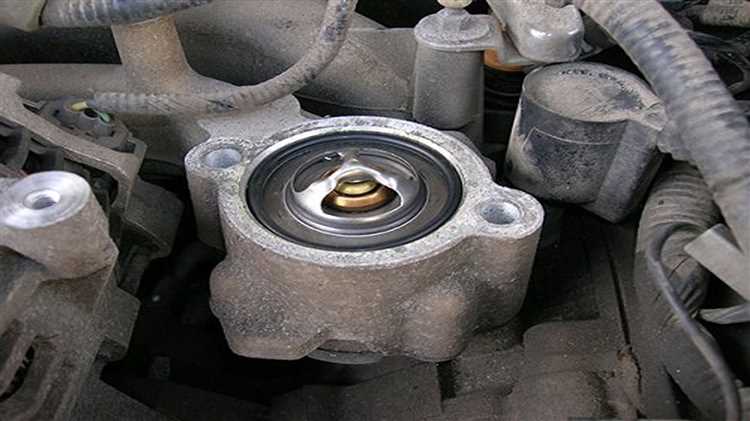

Проверка работоспособности термостата в горячей воде
Снимите термостат с двигателя Mazda Familia BJ5W, предварительно слив часть охлаждающей жидкости. Для этого открутите два болта крепления корпуса термостата ключом на 10 мм и аккуратно извлеките деталь. Осмотрите уплотнительное кольцо – при наличии трещин или деформаций замените его.
Подготовьте металлическую емкость объемом не менее 1 литра и термометр с диапазоном измерений до 100°C. Наполните емкость водой и нагрейте до температуры 80–85°C. Для точности используйте электрическую плитку или газовую горелку с регулировкой пламени.
Погрузите термостат в воду так, чтобы он не касался стенок и дна емкости. Наблюдайте за клапаном: при температуре 82±2°C (для термостатов Mazda Familia BJ5W) он должен начать открываться. Полное открытие происходит при 95°C – ход штока должен составлять не менее 8 мм.
Если клапан не реагирует на нагрев или открывается при другой температуре, термостат неисправен. Зафиксируйте показания термометра в момент начала движения клапана – отклонение более чем на 3°C от номинала указывает на необходимость замены.
Проверьте герметичность термостата в закрытом состоянии. Опустите его в воду комнатной температуры и подайте воздух под давлением 0,1 МПа через входной патрубок. Появление пузырьков укажет на нарушение герметичности – такой термостат подлежит замене.
Для оценки скорости срабатывания используйте секундомер. Время полного открытия клапана после достижения температуры 95°C не должно превышать 15 секунд. Замедленная реакция свидетельствует о загрязнении или износе внутренних элементов.
После проверки остудите термостат до комнатной температуры и убедитесь, что клапан полностью закрылся. Невозврат в исходное положение говорит о заклинивании механизма. В этом случае повторная установка детали недопустима.
При замене термостата используйте оригинальную деталь с маркировкой LF01-13067 или аналог, соответствующий спецификации Mazda BJ5W. Установите термостат в корпус, соблюдая ориентацию – стрелка на корпусе должна совпадать с направлением потока охлаждающей жидкости. Затяните болты крепления моментом 10–12 Н·м.
Установка термостата обратно и проверка герметичности системы
Перед установкой нового термостата очистите посадочное место в корпусе от остатков старой прокладки и герметика. Используйте пластиковый скребок или мелкозернистую наждачную бумагу (P800–P1000), чтобы не повредить алюминиевую поверхность. Убедитесь, что каналы охлаждающей жидкости свободны от грязи – даже мелкие частицы могут нарушить герметичность.
Нанесите тонкий слой термостойкого герметика (например, Loctite 574 или Victor Reinz Reinzosil) на новую прокладку термостата. Избегайте избытка – лишний герметик может попасть в систему охлаждения и забить радиатор или термостат. Установите термостат в корпус стрелкой вверх, если это предусмотрено конструкцией (для Mazda Familia BJ5W с двигателем BP 1.8L стрелка должна указывать на радиатор).
Затяните болты корпуса термостата в три этапа с моментом 10–12 Н·м, соблюдая диагональную последовательность. Начните с центрального болта, затем переходите к крайним. Перетяжка может деформировать корпус, а недостаточный момент приведёт к утечкам. После затяжки подождите 10–15 минут, чтобы герметик начал полимеризоваться.
Залейте охлаждающую жидкость через расширительный бачок до отметки MAX, используя смесь антифриза и дистиллированной воды в пропорции 50/50 (для регионов с температурой до -35°C). Запустите двигатель и прогрейте его до рабочей температуры (85–95°C по датчику), не закрывая крышку бачка. Следите за уровнем жидкости – при открытии термостата уровень может резко упасть.
- Проверьте герметичность в следующих точках:
- Стык корпуса термостата с блоком двигателя.
- Шланги радиатора и отопителя (особенно места зажимов).
- Пробка расширительного бачка – она должна держать давление 1,1–1,4 бар.
- Используйте течеискатель (например, UV-краситель) или мыльный раствор для обнаружения микроутечек. При подозрении на утечку через прокладку корпуса термостата – разберите узел и повторите установку.
После прогрева заглушите двигатель и дайте ему остыть. Долейте охлаждающую жидкость до уровня MAX и проверьте отсутствие пузырьков воздуха в системе. Если печка дует холодным воздухом, удалите воздушную пробку через штуцер на корпусе термостата или верхнем шланге радиатора. Повторите прогрев и проверку через 50–100 км пробега – утечки могут проявиться только при полном прогреве системы.
Типичные ошибки при проверке и замене термостата на Mazda Familia
Вторая ошибка – пренебрежение герметичностью системы охлаждения перед заменой. Даже новый термостат не решит проблему перегрева, если в системе есть подсос воздуха или неисправна крышка радиатора. Перед установкой проверьте давление в системе с помощью тестера (должно держать 1,1–1,3 бар). Особое внимание уделите прокладке корпуса термостата – на BJ5W она часто деформируется из-за перегрева и требует замены вместе с термостатом.
Третья ошибка – неправильная установка термостата в корпус. На Mazda Familia термостат имеет строгое положение: пружина должна быть направлена в сторону двигателя, а клапан – в сторону радиатора. Ошибка на 180° приведёт к тому, что термостат будет работать наоборот: открываться при охлаждении и закрываться при нагреве. Маркировка на корпусе термостата (обычно стрелка или надпись «RAD») указывает направление потока охлаждающей жидкости – следуйте ей.
Четвёртая ошибка – использование герметиков при установке. На BJ5W корпус термостата алюминиевый, и применение герметиков на силиконовой основе приводит к закупорке каналов системы охлаждения. Достаточно заменить прокладку на новую (артикул Mazda B6Y1-15-271) и затянуть болты корпуса с моментом 18–22 Н·м. Если прокладка повреждена, допускается использование анаэробного герметика (например, Loctite 574), но наносить его нужно тонким слоем только на стык, избегая попадания внутрь каналов.
Пятая ошибка – неполное удаление воздуха из системы после замены. На Mazda Familia BJ5W воздух скапливается в верхней точке системы – в корпусе термостата и шланге отопителя. После заливки антифриза прогрейте двигатель до открытия термостата, затем снимите шланг с дроссельного узла и выпустите воздух, пока не пойдёт жидкость без пузырьков. Повторите процедуру 2–3 раза, доливая антифриз до уровня «MAX» в расширительном бачке.
