Большинство вентиляторов в современных ПК работают от напряжения 12 В, но это не единственный стандарт. На материнских платах и блоках питания встречаются линии 5 В и даже 3,3 В, предназначенные для низкооборотных кулеров или систем с регулировкой скорости. Ошибка в выборе напряжения приводит к нестабильной работе, перегреву или выходу из строя компонентов. Например, подключение 12-вольтового вентилятора к линии 5 В снизит обороты на 50–70%, что критично для охлаждения процессора или видеокарты.
Стандартные разъёмы 3-pin и 4-pin (PWM) рассчитаны на 12 В, но материнские платы позволяют снижать напряжение через BIOS или программное обеспечение. Вентиляторы с разъёмом Molex подключаются напрямую к БП и получают фиксированные 12 В или 5 В в зависимости от выбранного контакта. Для точной настройки важно учитывать параметры кулера: минимальное рабочее напряжение (обычно 3–5 В), ток потребления (от 0,1 А до 0,6 А у мощных моделей) и тип управления – аналоговое (3-pin) или ШИМ (4-pin).
При сборке или модернизации системы проверяйте спецификации кулера и материнской платы. Некоторые модели вентиляторов, особенно промышленные или серверные, требуют 24 В, но для домашних ПК это редкость. Если кулер не запускается на стандартных 12 В, проверьте целостность кабелей, правильность подключения разъёма и наличие сигнала PWM (для 4-pin). В случае несовпадения напряжений используйте переходники с регуляторами или резисторы, но помните: снижение напряжения уменьшает эффективность охлаждения, а превышение – сокращает срок службы вентилятора.

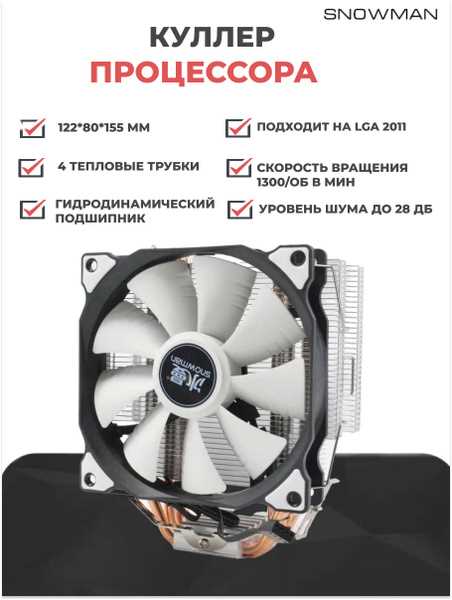

Напряжение питания кулера в ПК: сколько вольт
Большинство вентиляторов для ПК работают от напряжения 12 В, подаваемого через 4-контактный разъём Molex или 3/4-пиновый коннектор материнской платы. Стандартные кулеры потребляют от 0,05 до 0,5 А при этом напряжении, что обеспечивает стабильное охлаждение без перегрузки цепей. Некоторые модели поддерживают 5 В или 7 В для снижения оборотов и шума – такие режимы реализуются через переключение проводов или использование резисторов, но это может нарушить стабильность работы при высоких нагрузках.
Для точного контроля скорости вращения применяются 4-пиновые PWM-кулеры, где напряжение остаётся 12 В, а регулировка осуществляется широтно-импульсной модуляцией (ШИМ). При подключении к 3-пиновому разъёму материнской платы напряжение снижается до 5–12 В линейно, что менее эффективно. Перед установкой проверяйте спецификации кулера: превышение допустимого напряжения (например, подача 12 В на 5-вольтовый вентилятор) выведет его из строя, а недостаточное – приведёт к перегреву компонентов из-за слабого обдува.
Какое стандартное напряжение подается на кулеры в современных ПК
Большинство кулеров в современных ПК работают от 12 вольт, что соответствует основному напряжению линии +12V на разъемах питания материнской платы и блока питания. Этот стандарт закреплен в спецификациях ATX и применяется для вентиляторов с 3- и 4-контактными разъемами (PWM). На практике напряжение может варьироваться в пределах 11,4–12,6 В из-за допусков блока питания, но такие отклонения не влияют на стабильность работы.
Некоторые системы используют 5 вольт для питания низкооборотных кулеров, особенно в компактных корпусах или решениях с пассивным охлаждением. Такие вентиляторы часто подключаются через разъемы USB или SATA, где напряжение фиксировано. Однако для большинства задач, включая охлаждение процессоров и видеокарт, 5 В недостаточно – минимальный порог эффективности начинается с 7 В, что достигается перемычкой между +12V и +5V на разъеме.
При выборе кулера обращайте внимание на его рабочий диапазон напряжений, указанный в технических характеристиках. Например, промышленные вентиляторы могут поддерживать 3–24 В, но стандартные модели оптимизированы под 12 В. Если требуется регулировка оборотов без PWM, используйте реобас или резисторы, снижающие напряжение до 7–9 В – это обеспечит тихую работу без риска остановки вентилятора из-за недостаточного пускового тока.
Как проверить реальное напряжение на кулере с помощью мультиметра
Для измерения напряжения на кулере потребуется мультиметр в режиме постоянного напряжения (DCV) с диапазоном не менее 20 В. Подключите черный щуп к общему проводу (GND) материнской платы или блока питания – например, к любому черному контакту разъема Molex или SATA. Красный щуп присоедините к проводу питания кулера: желтому для 12 В или красному для 5 В. Если кулер подключен через 3- или 4-контактный разъем, ориентируйтесь на цветовую маркировку: желтый – 12 В, красный – 5 В, черный – земля.
Перед измерением убедитесь, что кулер работает. Включите ПК и дождитесь загрузки системы, чтобы нагрузка на цепи питания стабилизировалась. На экране мультиметра должно отображаться значение, близкое к номинальному: 11,4–12,6 В для 12-вольтового питания или 4,75–5,25 В для 5-вольтового. Отклонения за эти пределы указывают на проблемы с блоком питания, материнской платой или кабелями.
Если кулер подключен через регулятор оборотов (например, PWM), напряжение на нем может меняться в зависимости от нагрузки. Для проверки стабильности замерьте напряжение в режиме простоя и под нагрузкой (запустите ресурсоемкое приложение). Разница не должна превышать 0,3 В. При использовании реобаса или программного управления (SpeedFan, BIOS) фиксируйте показания при разных уровнях регулировки.
В случае нестандартных подключений (например, через переходники или разветвители) проверяйте напряжение на каждом этапе цепи. Особое внимание уделите контактам: окисление или неплотное соединение могут вызывать падение напряжения до 0,5–1 В. Если мультиметр показывает 0 В, проверьте целостность проводов и исправность разъемов. Для точной диагностики отключите кулер от платы и измерьте напряжение непосредственно на контактах разъема материнской платы.
Отличия напряжения питания для 3-пиновых и 4-пиновых вентиляторов
3-пиновые вентиляторы получают питание через два провода: +12 В (красный) и землю (черный). Третий провод (желтый) – сигнал тахометра (RPM), не влияющий на напряжение. Стандартное напряжение для них – фиксированные 12 В, но материнские платы с поддержкой PWM или реобасы могут снижать его до 5–7 В через ШИМ или резистивное управление. При прямом подключении к блоку питания напряжение остается неизменным, что ограничивает регулировку скорости.
4-пиновые вентиляторы используют дополнительный провод (синий) для сигнала PWM, позволяющего материнской плате управлять скоростью без снижения напряжения. Питание (+12 В и земля) подается постоянно, а ШИМ-контроллер модулирует сигнал на четвертом проводе с частотой 25 кГц, включая и выключая вентилятор тысячи раз в секунду. Это сохраняет крутящий момент на низких оборотах, в отличие от линейного снижения напряжения у 3-пиновых моделей.
Ключевое отличие – способ регулировки. У 3-пиновых вентиляторов скорость зависит от приложенного напряжения: при 7 В они вращаются примерно на 50–60% от максимальных оборотов, при 5 В – на 30–40%. Однако на напряжении ниже 5 В многие вентиляторы не запускаются из-за недостаточного крутящего момента. 4-пиновые модели работают стабильно даже при 20% мощности, так как PWM не снижает напряжение, а лишь ограничивает время активности.
Совместимость разъемов частичная. 4-пиновый вентилятор можно подключить к 3-пиновому разъему материнской платы, но PWM-управление работать не будет – скорость будет фиксированной или регулироваться напряжением. Обратное подключение (3-пиновый вентилятор к 4-пиновому разъему) также возможно, но материнская плата будет пытаться управлять им через PWM, что приведет к нестабильной работе или отсутствию регулировки.
Для точного контроля оборотов 4-пиновые вентиляторы предпочтительнее. Они обеспечивают линейную зависимость между сигналом PWM и скоростью, а также меньший уровень шума на низких оборотах. 3-пиновые модели дешевле и проще в подключении, но их эффективность падает при снижении напряжения ниже 7 В, а ресурс подшипников сокращается из-за неравномерной нагрузки.
При выборе вентилятора учитывайте тип разъема на материнской плате. Если на плате только 3-пиновые разъемы, 4-пиновый вентилятор будет работать, но без PWM. Для систем с высокими требованиями к охлаждению (например, разгон ПК) 4-пиновые модели – единственный вариант, обеспечивающий стабильность на низких оборотах. В бюджетных сборках 3-пиновые вентиляторы оправданы, если не требуется тонкая настройка скорости.
Некоторые блоки питания и реобасы поддерживают только линейное управление напряжением, что делает их несовместимыми с 4-пиновыми вентиляторами. В таких случаях используйте переходники с 4-пинового разъема на 3-пиновый, но помните: PWM-сигнал будет проигнорирован. Для корректной работы 4-пиновых вентиляторов требуется материнская плата с поддержкой PWM на соответствующем разъеме.
При замене вентиляторов проверяйте их ток потребления. 3-пиновые модели часто рассчитаны на 0,1–0,3 А, в то время как мощные 4-пиновые вентиляторы (например, для серверов) могут потреблять до 0,6 А. Превышение допустимого тока на разъеме материнской платы (обычно 1 А) приведет к перегреву или выходу из строя цепей питания. Для таких случаев используйте разветвители с дополнительным питанием от SATA или Molex.
Влияние пониженного или повышенного напряжения на скорость вращения кулера
Большинство вентиляторов в ПК рассчитаны на номинальное напряжение 12 В, но их работа возможна в диапазоне от 5 до 13,8 В без критических последствий. При снижении напряжения до 7 В скорость вращения падает на 30–40% от максимальной, что подтверждается тестами с кулерами на шарикоподшипниках. Для втулочных моделей порог стабильной работы начинается с 6 В – ниже этого значения возможны рывки или остановка из-за недостаточного крутящего момента.
Повышение напряжения до 13–14 В увеличивает обороты на 15–25%, но сопровождается ростом энергопотребления и шума. Например, кулер Arctic P12 PWM при 13,5 В потребляет 0,35 А вместо штатных 0,25 А при 12 В, а уровень шума возрастает с 22 до 30 дБ. Превышение 15 В приводит к перегреву обмоток двигателя и сокращению ресурса – средний срок службы снижается с 50 000 до 15 000 часов.
- 5 В: минимальное напряжение для запуска большинства кулеров; скорость – 30–50% от номинала.
- 7 В: оптимальный баланс между шумом и охлаждением для тихих сборок; обороты – 50–70%.
- 12 В: номинальный режим; максимальная эффективность охлаждения.
- 13,8 В: предел для безопасной эксплуатации; риск перегрева при длительной нагрузке.
Нестабильное напряжение вызывает пульсации скорости, что ускоряет износ подшипников. При скачках ±1 В в течение 10 минут ресурс втулочного кулера сокращается на 12%, а шарикового – на 8%. Для стабилизации рекомендуется использовать качественные блоки питания с отклонением не более ±3% от номинала или контроллеры напряжения на базе LM317.
Кулеры с ШИМ-регулировкой менее чувствительны к колебаниям напряжения, так как их скорость управляется частотой сигнала, а не амплитудой. Однако при питании ниже 6 В даже ШИМ-модели могут не запускаться из-за недостаточной мощности на старте. В таких случаях помогает подключение через резистор 10–20 Ом или использование внешнего источника 7–9 В.
Для проверки влияния напряжения на кулер достаточно мультиметра и регулируемого блока питания. Замерьте ток при 5, 7, 12 и 13,8 В – резкий рост потребления выше 0,4 А при 12 В указывает на износ двигателя или подшипников. Если при 13 В кулер издает свист или гул, замените его – это признак перегрузки обмоток.
В системах с пассивным охлаждением (например, NAS) пониженное напряжение 5–7 В продлевает срок службы кулеров до 70 000 часов, но требует мониторинга температур. При превышении 60°C на процессоре напряжение следует повысить до 9–10 В. Для серверных решений с высокими нагрузками допустимо 13 В, но с обязательным контролем температуры подшипников – их перегрев выше 80°C приводит к заклиниванию.
При ручной регулировке напряжения избегайте резких перепадов. Снижение с 12 до 5 В за 1 секунду вызывает термический удар в обмотках, что сокращает ресурс на 20%. Оптимальная скорость изменения – не более 1 В/с. Для автоматической регулировки используйте реобас с плавным стартом или материнские платы с функцией «Fan Stop» при низких нагрузках.
Можно ли подключить кулер на 12В к разъему на 5В и что произойдет
Кулеры для ПК с номинальным напряжением 12В рассчитаны на работу в диапазоне 10,8–13,2В. Подключение к 5В приведет к снижению потребляемой мощности пропорционально квадрату напряжения: если при 12В кулер потребляет 2,4 Вт (0,2 А), то при 5В мощность упадет до ~0,42 Вт (0,084 А). Вращение вентилятора замедлится или вовсе остановится, так как пусковой ток большинства моделей превышает ток, обеспечиваемый линией 5В.
Типичный 120-мм кулер с бесщеточным двигателем (например, Arctic P12) при 5В выдает 300–500 об/мин вместо заявленных 1800 об/мин. Шум снизится до 10–15 дБ, но эффективность охлаждения упадет на 70–80%. Для процессоров с TDP выше 65 Вт или видеокарт с пассивным охлаждением такое решение неприемлемо – риск перегрева возрастает даже при простое системы.
Некоторые кулеры с низким пусковым током (менее 0,1 А) могут запуститься на 5В, но стабильность работы не гарантирована. Например, Noctua NF-A12x25 при 5В стартует в 60% случаев, но через 5–10 минут останавливается из-за недостаточного крутящего момента. Встроенные в материнскую плату схемы защиты от перегрузки могут отключать порт при резких скачках тока, если кулер пытается запуститься.
Разъемы 5В в ПК (например, USB или Molex) не предназначены для питания вентиляторов. Максимальный ток на линии 5В USB 2.0 составляет 0,5 А, а на Molex – 1 А. Превышение этих значений ведет к падению напряжения на линии, что дополнительно снижает обороты кулера или вызывает сбои в работе других устройств, подключенных к той же шине.
Если кулер оснащен ШИМ-регулятором (4-пиновый разъем), подключение к 5В через адаптер с 3-пинового на 4-пиновый не решит проблему. ШИМ-контроллер материнской платы не сможет корректно управлять оборотами, так как опорное напряжение (12В) отсутствует. Вентилятор либо будет работать на минимальных оборотах, либо игнорировать сигналы управления.
Для проверки совместимости измерьте сопротивление обмоток кулера мультиметром. Если оно превышает 100 Ом, вероятность запуска на 5В крайне низка. У моделей с сопротивлением 50–80 Ом (например, Cooler Master SickleFlow) шанс запуска выше, но стабильная работа возможна только при напряжении не ниже 7В. Используйте реобас или резистивный делитель для плавного повышения напряжения.
В случае острой необходимости подключения 12В кулера к 5В используйте понижающий преобразователь DC-DC (например, LM2596). Настройте выходное напряжение на 7–9В – этого достаточно для уверенного запуска большинства моделей без риска перегрузки линии. Убедитесь, что преобразователь выдерживает ток не менее 0,3 А, иначе кулер будет работать с перебоями.
Не пытайтесь подключать кулер напрямую к линиям 3,3В или 5В через SATA-разъемы – это приведет к необратимому повреждению вентилятора или порта. Если кулер не запускается на пониженном напряжении, замените его на модель с номиналом 5В (например, Gelid Silent 5) или используйте внешний источник питания с регулировкой напряжения.
Как регулировать напряжение на кулере через BIOS или ПО материнской платы
В BIOS регулировка напряжения кулеров доступна через раздел Hardware Monitor, PC Health или Fan Control – названия зависят от производителя (ASUS, MSI, Gigabyte, ASRock). Найдите параметр CPU Fan Voltage или Chassis Fan Voltage, где можно выбрать фиксированные значения: 5 В, 7 В, 12 В или промежуточные (например, 8 В для снижения шума). Некоторые платы поддерживают PWM-режим – в этом случае напряжение регулируется автоматически через ШИМ-сигнал, а не прямым изменением вольтажа. Для кулеров с 3-пиновым разъемом (без PWM) используйте опцию DC Mode, где напряжение задается вручную или по кривой зависимости от температуры.
В ПО материнской платы (например, ASUS AI Suite, MSI Center, Gigabyte SIV) настройка проще:
- Откройте вкладку Fan Control или Monitoring.
- Выберите кулер (CPU_FAN, SYS_FAN и т. д.) и переключите режим на Manual или Custom.
- Для 3-пиновых кулеров установите напряжение через ползунок (обычно от 5 В до 12 В) или задайте кривую температуры (например, 7 В при 40°C, 12 В при 70°C).
- Для 4-пиновых (PWM) настройте процент ШИМ-сигнала (0–100%) – напряжение будет регулироваться автоматически.
- Сохраните профиль, чтобы настройки применялись при загрузке системы.
Перед изменением проверьте спецификации кулера: некоторые модели нестабильно работают при напряжении ниже 7 В или требуют минимального значения для запуска (например, 5 В для 120-мм вентиляторов).
