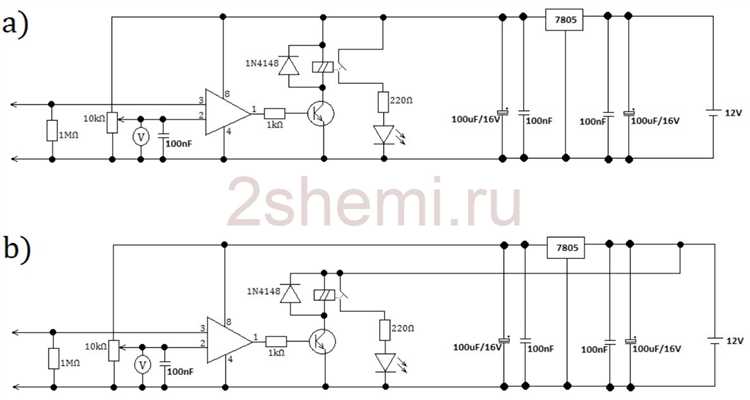

Напряжение 12 вольт – одно из самых распространённых значений в низковольтных электрических системах. Оно используется в автомобильной электронике, системах безопасности, светодиодном освещении, источниках бесперебойного питания и портативных устройствах. Стандарт закрепился благодаря балансу между безопасностью, эффективностью и совместимостью с аккумуляторными батареями на основе свинца или лития.
В автомобилях 12 вольт обеспечивает работу стартера, фар, системы зажигания и бортовой электроники. При этом реальное напряжение в сети может колебаться от 11,5 до 14,5 В из-за работы генератора и зарядки аккумулятора. Для стабильной работы устройств критически важно поддерживать диапазон 12,6–13,8 В – выход за эти пределы приводит к сбоям или повреждению оборудования.
В бытовых системах 12 В применяется для питания светодиодных лент, камер видеонаблюдения и низковольтных трансформаторов. При подключении таких устройств необходимо учитывать падение напряжения на проводах: при длине кабеля более 5 метров сечением 0,75 мм² потеря может достигать 0,5–1 В, что снижает яркость светодиодов или вызывает нестабильную работу электроники. Для компенсации используют провода большего сечения или повышают входное напряжение на 1–2 В.
Безопасность – ключевое преимущество 12-вольтовых систем. Согласно ГОСТ Р МЭК 60950-1, напряжение до 60 В постоянного тока считается безопасным для человека при кратковременном контакте. Однако при работе с аккумуляторами ёмкостью более 50 А·ч короткое замыкание может вызвать возгорание проводки или взрыв батареи. Для защиты используют предохранители на 5–20 А и автоматические выключатели с характеристикой C.
При выборе блока питания на 12 В обращайте внимание на его мощность и пульсации выходного напряжения. Для светодиодных лент с потреблением 14,4 Вт/м при длине 5 метров нужен источник на 75 Вт с пульсациями не более 100 мВ. Некачественные блоки питания с высокими пульсациями сокращают срок службы электроники на 30–50%.
Какие устройства работают от напряжения 12 вольт в быту и автомобилях
Автомобильные аккумуляторы с номинальным напряжением 12 В питают стартер, систему зажигания, фары ближнего и дальнего света, габаритные огни, стоп-сигналы и указатели поворота. В современных машинах от этого же напряжения работают электрические стеклоподъемники, зеркала с подогревом, аудиосистемы и бортовые компьютеры. Для диагностики и ремонта используют сканеры OBD-II, которые подключаются к 12-вольтовой розетке прикуривателя.
В быту 12 В применяется в портативных холодильниках для автомобилей и кемпинга, потребляющих 40–60 Вт. Такие устройства поддерживают температуру от +5 до −18 °C, работая от аккумулятора или адаптера на 220 В. Компрессорные модели эффективнее термоэлектрических, но дороже и тяжелее. Для длительных поездок выбирают модели с низким током потребления (менее 4 А).
Светодиодные ленты на 12 В используются для подсветки кухонных гарнитуров, шкафов и потолков. Мощность варьируется от 4,8 до 14,4 Вт на метр, а цветовая температура – от 2700 К (теплый белый) до 6500 К (холодный). Для стабильной работы требуется блок питания с запасом мощности 20–30%. Ленты с IP65 и выше подходят для ванных комнат и улицы.
Автомобильные инверторы преобразуют 12 В в 220 В для питания ноутбуков, зарядных устройств и электроинструментов. Модели мощностью 150–300 Вт подходят для телефонов и планшетов, 500–1000 Вт – для дрелей и пылесосов. Чистый синус важен для чувствительной техники (например, медицинских приборов), модифицированный синус дешевле, но может вызывать помехи. При выборе учитывают пиковую нагрузку и КПД (не менее 85%).
Портативные пылесосы на 12 В с емкостью аккумулятора 15–20 А·ч обеспечивают 20–30 минут работы. Модели с HEPA-фильтрами улавливают до 99,97% частиц размером 0,3 мкм, что важно для аллергиков. Для салона автомобиля подходят устройства с узкой насадкой и мощностью всасывания 5–10 кПа. Зарядка через USB-C или прикуриватель.
Электрические насосы для накачки шин, лодок и матрасов работают от 12 В и развивают давление до 10 атм. Компрессоры с прямым приводом компактнее, но греются сильнее, чем модели с ременным приводом. Для легковых автомобилей достаточно производительности 30–40 л/мин, для грузовиков – 60–80 л/мин. Встроенные манометры и автоотключение при достижении заданного давления повышают удобство.
Зарядные устройства для смартфонов и планшетов с выходом USB (5 В, 2–3 А) подключаются к 12-вольтовой розетке через адаптер. Быстрые зарядки QC 3.0 или PD поддерживают мощность до 18 Вт, что сокращает время зарядки на 30–50%. Для одновременной зарядки нескольких устройств используют разветвители с несколькими USB-портами. Важно проверять максимальный ток адаптера (не менее 3 А для стабильной работы).
Системы видеонаблюдения на 12 В включают камеры с разрешением 1080p–4K, инфракрасной подсветкой до 30 м и питанием через PoE (Power over Ethernet). Для автономной работы используют аккумуляторы на 12 В 7–20 А·ч или солнечные панели мощностью 20–50 Вт. Регистраторы с жестким диском на 1–4 ТБ записывают видео в H.265 для экономии места. При установке на улице выбирают камеры с IP66 и рабочей температурой от −20 до +50 °C.
Как правильно измерить напряжение 12 вольт мультиметром
Перед измерением убедитесь, что мультиметр поддерживает режим постоянного напряжения (DCV) с диапазоном не менее 20 В. Большинство приборов имеют отдельные гнёзда для измерения напряжения: чёрный щуп вставляется в разъём «COM», красный – в «VΩmA». Если мультиметр автоматический, выберите режим DCV; для ручного установите предел 20 В, чтобы избежать погрешностей из-за низкого разрешения шкалы.
Подключите щупы параллельно источнику напряжения: красный к положительному полюсу («+»), чёрный – к отрицательному («−»). При измерении на аккумуляторе или блоке питания соблюдайте полярность – обратное подключение может исказить показания или повредить прибор. Если полярность неизвестна, начните с кратковременного касания: при отрицательном значении на дисплее поменяйте щупы местами.
- Не касайтесь металлических частей щупов во время измерения – это исказит результат или создаст короткое замыкание.
- Измеряйте напряжение при подключённой нагрузке, если нужно оценить падение напряжения под нагрузкой (например, в автомобильной сети).
- Для точности повторите измерение 2–3 раза с интервалом в несколько секунд, особенно если источник нестабилен.
Нормальное напряжение 12-вольтового источника в покое составляет 12,6–12,8 В (для свинцово-кислотных аккумуляторов) или 13,2–14,4 В при зарядке. Если показания ниже 11,5 В, источник разряжен или неисправен. При значениях выше 15 В проверьте регулятор напряжения – возможен перезаряд. Для литиевых батарей диапазон рабочего напряжения уже: 10,5–12,6 В.
После измерений отключите щупы от источника, затем выключите мультиметр или переведите его в режим сопротивления, чтобы избежать случайного разряда батареи прибора. Храните щупы в защитных колпачках – повреждённая изоляция увеличивает риск короткого замыкания. Для регулярных измерений используйте мультиметр с погрешностью не более 0,5%, особенно если требуется высокая точность (например, при диагностике электроники).
Какие источники питания обеспечивают стабильные 12 вольт
Стабильные 12 вольт – ключевое требование для питания электроники, автомобильных систем и промышленного оборудования. Основные источники делятся на три категории: сетевые адаптеры, аккумуляторы и специализированные блоки питания. Каждый тип имеет свои особенности по точности напряжения, мощности и условиям эксплуатации.
Сетевые импульсные блоки питания (ИБП) – наиболее распространённый вариант для стационарных устройств. Они преобразуют переменное напряжение 220 В в постоянное 12 В с отклонением не более ±5%. Модели с активной стабилизацией (например, Mean Well LRS-100-12) поддерживают выходное напряжение в пределах ±1% даже при колебаниях нагрузки от 10% до 100%. Для чувствительной электроники рекомендуются источники с сертификацией UL/CSA и защитой от короткого замыкания.
- Автомобильные аккумуляторы (свинцово-кислотные, AGM, гелевые) выдают 12 В в диапазоне 11,8–14,8 В в зависимости от состояния заряда. Для стабилизации используют DC-DC преобразователи (например, LM2596), снижающие пульсации до 50 мВ. Гелевые аккумуляторы (Optima YellowTop) предпочтительны для систем с высокими требованиями к долговечности – они выдерживают до 300 циклов глубокого разряда.
- Литий-ионные батареи (LiFePO4) обеспечивают 12,8 В с минимальным падением напряжения под нагрузкой. Модули с балансировкой ячеек (например, 4S сборки на базе BMS) стабилизируют выход на уровне 12,0–12,6 В. Такие решения применяют в солнечных электростанциях и резервных системах питания.
Промышленные блоки питания с гальванической развязкой (например, Phoenix Contact QUINT-PS-1AC/12DC/5) гарантируют стабильность 12 В при температуре от -25°C до +70°C. Они оснащены защитой от перегрузок, перенапряжения и электромагнитных помех, что критично для медицинского оборудования и систем автоматизации. Для лабораторных условий подходят линейные стабилизаторы (LM7812), но их КПД не превышает 50% при высоких токах.
При выборе источника учитывайте: максимальный ток нагрузки (от 1 А до 50 А), допустимые пульсации (менее 100 мВ для аудиотехники), условия эксплуатации (влажность, вибрация). Для мобильных устройств оптимальны компактные DC-DC модули (например, MP2307), а для стационарных – ИБП с активным охлаждением и функцией PFC.
Почему 12 вольт считается безопасным для низковольтных систем
Безопасность напряжения 12 вольт обусловлена физиологическими пределами человеческого организма. Согласно стандарту IEC 60479-1, пороговое значение тока, при котором возникает фибрилляция желудочков сердца, составляет около 30 мА для переменного тока частотой 50–60 Гц. При сопротивлении сухой кожи в 1000–100 000 Ом и напряжении 12 В ток через тело не превысит 12 мА – величины, вызывающей лишь слабое раздражение, но не опасное поражение. Для сравнения: уже 50 В переменного тока способны создать ток выше 50 мА, что классифицируется как смертельно опасное воздействие.
12 вольт – это напряжение, при котором риск электрического удара минимален даже в неблагоприятных условиях: влажная кожа, повреждения эпидермиса или случайный контакт с токоведущими частями. В автомобильной электронике, где системы работают при 12 В, статистика травматизма подтверждает отсутствие летальных исходов от поражения током, в отличие от сетей 220 В. Однако безопасность не абсолютна: при коротком замыкании возможны ожоги или возгорание изоляции, поэтому даже низковольтные цепи требуют защиты предохранителями на 10–20 А.
Низковольтные системы на 12 В широко применяются в бытовых устройствах (светодиодные ленты, охранные датчики, зарядные устройства) благодаря сочетанию безопасности и энергоэффективности. Например, блоки питания для камер видеонаблюдения с выходным напряжением 12 В соответствуют классу защиты III по ГОСТ Р МЭК 61140, что исключает необходимость заземления. При этом важно соблюдать полярность и избегать параллельного подключения аккумуляторов без балансировки – ошибки монтажа могут привести к перегреву проводки сечением менее 0,75 мм².
Для промышленных низковольтных систем 12 В часто используют в сочетании с гальванической развязкой или импульсными преобразователями, снижая риск пробоя на корпус. В медицинском оборудовании (например, портативных мониторах) допустимое напряжение питания ограничено 6 В, но 12 В остается стандартом для менее критичных приложений. При проектировании таких систем рекомендуется применять провода с двойной изоляцией и разъемы с защитой от случайного касания, даже если расчетный ток не превышает 5 А.
Как подключить светодиодную ленту или лампу к источнику 12 вольт
Для подключения светодиодной ленты на 12 В выберите блок питания с запасом мощности: суммарная потребляемая мощность ленты (указана на упаковке в Вт/м) умножается на длину, затем добавляется 20–30%. Например, лента 60 светодиодов/м (4,8 Вт/м) длиной 5 м требует блока на 24–30 Вт. Соедините «+» блока с красным проводом ленты, «−» – с черным или синим. При длине свыше 5 м используйте параллельное подключение отрезков или усилитель сигнала, чтобы избежать падения яркости.
Для 12-вольтовых светодиодных ламп проверьте полярность: цоколь MR16 или GU5.3 имеет два контакта – центральный «+», внешний «−». Подключите их к соответствующим клеммам блока питания или драйвера. Если лампа не загорается, поменяйте полярность. При использовании трансформатора убедитесь, что его выходное напряжение стабильно 12 В – колебания свыше ±5% сокращают срок службы светодиодов.
Избегайте скруток: используйте клеммники WAGO или пайку с термоусадкой. Для RGB-лент подключите контроллер между блоком питания и лентой, соблюдая последовательность: «+12 В» → «R» → «G» → «B». При монтаже на металлические поверхности изолируйте ленту от контакта с основой – короткое замыкание выведет её из строя. Проверьте соединения мультиметром перед подачей питания.
Какие провода и разъёмы использовать для цепей на 12 вольт
Для цепей на 12 вольт подходят провода с медными жилами сечением от 0,5 до 50 мм² в зависимости от тока нагрузки. При токе до 5 А достаточно 0,75 мм², для 10 А – 1,5 мм², для 20 А – 2,5 мм², а при 50 А требуется не менее 10 мм². Используйте провода с изоляцией, рассчитанной на напряжение не ниже 30 В (например, ПВ-3, ПВС, КГ). Для автомобильных систем выбирайте провода с маркировкой «автомобильный» (например, ПГВА), устойчивые к вибрации и перепадам температур от -40 до +105 °C.
Разъёмы для 12-вольтовых цепей должны обеспечивать надёжный контакт и низкое переходное сопротивление. Для слаботочных соединений (до 5 А) подходят клеммы типа «папа-мама» (например, серии 250 или 175 от TE Connectivity) или разъёмы JST. При токах свыше 10 А используйте винтовые клеммники (например, Wago 222 серии) или обжимные наконечники (типа «кольцо» или «вилка») с сечением, соответствующим проводу. Для силовых соединений в автомобилях применяйте разъёмы Anderson Powerpole (до 45 А) или XT60 (до 60 А).
При прокладке проводов в условиях повышенной влажности или агрессивных сред (например, в моторном отсеке) используйте провода с двойной изоляцией (например, КГ-ХЛ) или дополнительно защищайте их термоусадочными трубками с клеевым слоем. Для соединений, подверженных вибрации, выбирайте разъёмы с фиксацией (например, Molex Mini-Fit Jr.) или применяйте стопорные шайбы и контргайки на винтовых клеммах. Избегайте скруток – используйте пайку с термоусадкой или обжимные гильзы.
Для подключения светодиодных лент и маломощных устройств (до 2 А) подойдут провода сечением 0,2–0,5 мм² с разъёмами типа DC-090 или JST-SM. При монтаже в ограниченном пространстве (например, в салоне автомобиля) используйте плоские провода (например, ПВП) или ленточные кабели. Для временных соединений удобны разъёмы с защёлкой (например, Banana Plug) или магнитные коннекторы (до 10 А).
При выборе разъёмов учитывайте максимальный ток и напряжение, указанные в технических характеристиках. Например, разъём XT90 рассчитан на 90 А и 500 В, а стандартный автомобильный разъём «прикуривателя» – на 10 А и 12 В. Для высокочастотных сигналов (например, в аудиосистемах) используйте экранированные провода (например, RG-174) с коаксиальными разъёмами типа RCA или BNC. В системах с импульсными нагрузками (например, стартеры) применяйте провода с повышенной гибкостью (например, КГН) и разъёмы с позолоченными контактами.
Для соединения аккумуляторов и инверторов используйте провода сечением не менее 16 мм² (для токов до 100 А) с разъёмами типа SB50 или M8. В солнечных батареях и ветрогенераторах применяйте провода с устойчивостью к УФ-излучению (например, ПВСУ) и водонепроницаемые разъёмы (например, MC4). При монтаже в металлических конструкциях защищайте провода гофрой или кабель-каналами, а разъёмы изолируйте диэлектрическими колпачками.
Что происходит при падении или превышении напряжения в 12-вольтовой сети
При падении напряжения ниже 11 В в 12-вольтовой сети устройства начинают работать нестабильно. Светодиодные лампы тускнеют на 30–50%, электродвигатели теряют крутящий момент, а микроконтроллеры могут перезагружаться из-за недостаточного питания. Например, автомобильный стартер при 10 В потребляет на 20% больше тока, что ускоряет износ аккумулятора. В системах видеонаблюдения камеры с питанием 12 В при напряжении 10,5 В часто теряют сигнал или переходят в режим энергосбережения.
Превышение напряжения до 14,5 В и выше вызывает перегрев компонентов. Конденсаторы в блоках питания раздуваются или взрываются при длительном воздействии 15 В, а транзисторы в усилителях звука выходят из строя при 16 В. В автомобильной электронике генераторы, выдающие 14,8 В, сокращают срок службы ламп накаливания на 40%. Для защиты рекомендуется использовать стабилизаторы с порогом отключения при 14,2 В или диодные ограничители.
В аккумуляторных системах падение до 10,5 В приводит к сульфатации свинцовых пластин, снижая емкость на 15–25% за 50 циклов. Литий-ионные батареи при напряжении ниже 11 В теряют до 3% заряда в месяц из-за ускоренной деградации анода. Превышение 14,4 В для LiFePO4 вызывает окисление электролита, что сокращает ресурс на 500 циклов. Для контроля используют BMS с гистерезисом 0,2 В.
В слаботочных цепях (датчики, реле) отклонения ±1 В критичны. Реле с номиналом 12 В при 11 В не срабатывает, а при 13 В потребляет на 10% больше тока, что ведет к перегреву обмотки. Датчики температуры на основе термисторов при 11,5 В дают погрешность до 2°C. Для стабилизации применяют DC-DC преобразователи с КПД 90% и диапазоном входного напряжения 9–18 В.
В системах освещения LED-ленты при 11 В теряют яркость на 20%, а при 13 В перегреваются и деградируют на 30% быстрее. Для защиты используют резисторы с расчетом на 13,5 В или драйверы с ШИМ-регулировкой. В автомобилях падение до 9 В при запуске двигателя вызывает сброс настроек магнитолы и бортового компьютера – для предотвращения устанавливают суперконденсаторы емкостью 1 Ф.
