Датчик скорости на Opel Astra G (кузов T98, 1998–2004 годы) установлен на коробке передач. В зависимости от типа КПП (механическая или автоматическая) его расположение может незначительно отличаться, но в большинстве случаев он крепится к задней части картера коробки, рядом с приводом спидометра. На моделях с МКПП датчик чаще всего находится с левой стороны, если смотреть на автомобиль спереди, а на АКПП – ближе к центру или правой стороне.
Для доступа к датчику потребуется снять защиту картера (если установлена) и частично демонтировать воздушный патрубок или аккумуляторную площадку – это зависит от компоновки подкапотного пространства. На двигателях X16XEL, X18XE1, Z16XE и аналогичных датчик расположен в зоне, доступной снизу, поэтому удобнее работать на смотровой яме или подъемнике. На моделях с мотором Z18XE или дизелем Y17DT может потребоваться отсоединить разъем датчика массового расхода воздуха (ДМРВ) для удобства.
Типичные признаки неисправности датчика скорости на Astra G: плавающие обороты на холостом ходу, некорректные показания спидометра, рывки при движении, ошибки P0500 или P0503 в блоке управления. Перед заменой рекомендуется проверить целостность проводки и разъема – окисление контактов часто становится причиной сбоев. Датчик неремонтопригоден, поэтому при выходе из строя требуется замена на оригинальную деталь (номер 90 540 651 для большинства модификаций) или аналог от Febi, SWAG, Vemo.
При установке нового датчика важно соблюдать момент затяжки (около 10 Н·м) и не допускать попадания грязи в посадочное отверстие коробки. После замены сбросьте ошибки с помощью диагностического сканера или отключите клемму аккумулятора на 10–15 минут. Если проблема сохраняется, проверьте привод спидометра (тросик или шестерню) на износ – особенно актуально для автомобилей с пробегом свыше 150 000 км.
Какие признаки указывают на неисправность датчика скорости

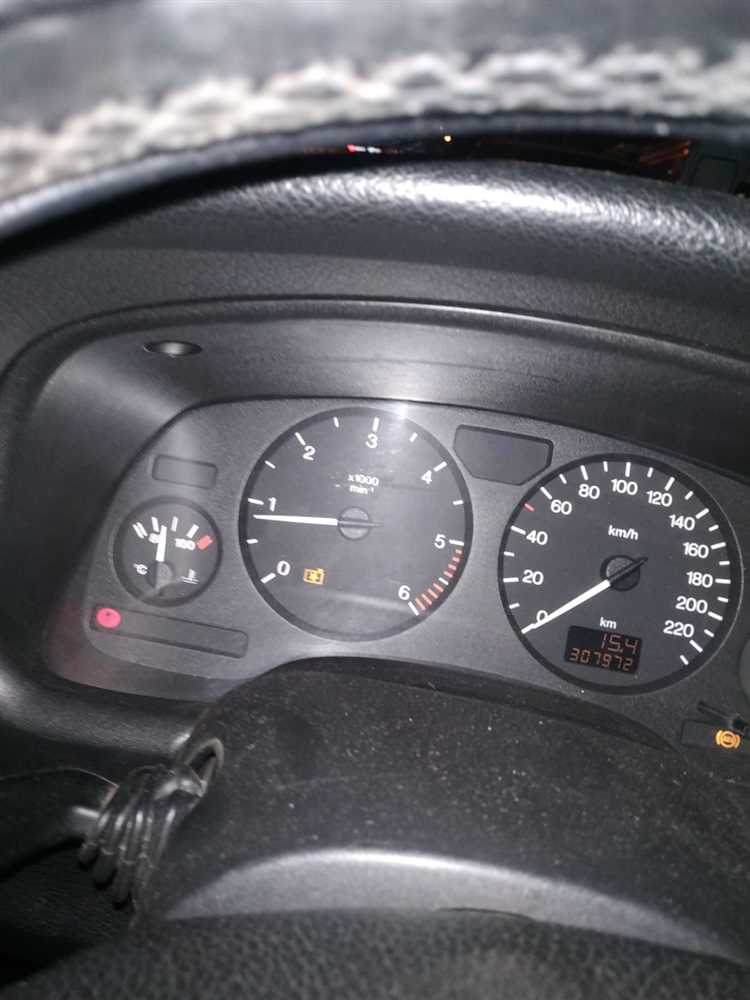

Первый и наиболее очевидный симптом – некорректные показания спидометра. Стрелка может хаотично прыгать, замирать на нуле или показывать скорость, не соответствующую реальной. На Opel Astra G датчик скорости расположен на коробке передач, и его выход из строя напрямую влияет на работу приборной панели. Если спидометр работает с перебоями, но другие системы (например, ABS) функционируют нормально, вероятность неисправности датчика достигает 80%.
Сбои в работе автоматической коробки передач – второй характерный признак. На Astra G с АКПП неисправный датчик скорости может вызывать резкие переключения передач, задержки при разгоне или даже переход в аварийный режим. Это происходит из-за отсутствия сигнала о текущей скорости, необходимого для корректного управления трансмиссией. В таких случаях бортовой компьютер часто фиксирует ошибку P0500 (неисправность цепи датчика скорости).
Плавающие обороты холостого хода или самопроизвольное выключение двигателя при остановке – менее очевидные, но распространённые симптомы. Датчик скорости участвует в формировании сигнала для системы управления двигателем, и его неисправность может приводить к неверной корректировке подачи топлива. Особенно заметно это проявляется на моделях с двигателями Z16XE и Z18XE, где датчик интегрирован в систему стабилизации оборотов.
Отсутствие реакции круиз-контроля или нестабильная работа системы курсовой устойчивости (ESP) также указывают на проблемы с датчиком. На Astra G эти системы используют данные о скорости для расчёта динамики движения. Если датчик выдаёт неверные или прерывистые сигналы, ESP может ошибочно активироваться или, наоборот, не срабатывать при необходимости. Для диагностики рекомендуется подключить сканер OBD-II и проверить наличие ошибок, связанных с цепью датчика скорости.
Как добраться до датчика скорости без снятия коробки передач
На Opel Astra G датчик скорости расположен на верхней части коробки передач, ближе к задней стороне двигателя, рядом с приводом спидометра. Доступ к нему возможен через моторный отсек без демонтажа КПП, но потребуется снять несколько элементов для удобства работы.
Первым шагом отсоедините аккумуляторную батарею, чтобы исключить случайное короткое замыкание. Затем снимите воздушный фильтр в сборе с патрубком – он крепится на трех точках: два болта на корпусе и хомут на дроссельной заслонке. Это откроет обзор на верхнюю часть коробки передач.
Датчик скорости подключается через электрический разъем с фиксатором. Аккуратно отожмите защелку и отсоедините проводку. Если разъем прикипел, используйте пластиковый клин или отвертку с изоляцией, чтобы не повредить контакты.
Крепится датчик одним болтом на 10 мм. Для его откручивания понадобится удлинитель с головкой или накидной ключ – пространство ограничено, и стандартный инструмент может не подойти. Придерживайте датчик рукой, чтобы он не упал вниз после откручивания.
Если болт не поддается, нанесите проникающую смазку (например, WD-40) и дайте ей подействовать 10–15 минут. Избегайте чрезмерных усилий – резьба в алюминиевом корпусе коробки легко срывается. В случае закисания используйте ударную отвертку.
После снятия болта датчик можно извлечь, покачивая его из стороны в сторону. На посадочном месте может остаться старое уплотнительное кольцо – удалите его отверткой или ветошью. Проверьте состояние нового кольца перед установкой: оно должно быть без трещин и деформаций.
При установке нового датчика совместите его с пазом на коробке передач и вставьте до упора. Затяните болт моментом 8–10 Н·м, не перетягивая. Подключите разъем до щелчка фиксатора. Убедитесь, что проводка не касается движущихся частей двигателя.
Соберите снятые элементы в обратном порядке. После установки воздушного фильтра подключите аккумулятор и проверьте работу спидометра на ходу. Если показания не появляются, повторно проверьте подключение разъема и целостность проводки.
Где точно расположен датчик скорости на механической КПП
На Opel Astra G с механической коробкой передач датчик скорости установлен на задней части картера КПП, ближе к правому приводному валу. Его корпус выполнен из пластика черного цвета и имеет шестигранную форму с электрическим разъемом на верхней части. Для доступа к нему потребуется снять воздушный фильтр и аккумуляторную площадку, так как датчик частично перекрыт элементами подкапотного пространства.
Датчик крепится одним болтом под ключ на 10 мм. При демонтаже важно не повредить уплотнительное кольцо – оно часто прикипает к посадочному месту. Рекомендуется использовать головку с удлинителем, чтобы избежать соскальзывания инструмента и повреждения проводки. После откручивания болта датчик извлекается легким покачиванием, без применения чрезмерных усилий.
Точные координаты расположения: если смотреть на КПП со стороны моторного отсека, датчик находится на 10–12 см ниже верхней кромки картера, примерно на уровне оси правого приводного вала. На моделях с двигателями Z16XE и Z18XE его можно идентифицировать по характерному проводу длиной около 30 см, идущему к разъему на кузове.
При замене датчика обязательно проверьте состояние контактов разъема – окисление часто становится причиной некорректных показаний спидометра. Очистку проводите специальным спреем для электрических контактов, избегая механического воздействия на пины. После установки нового датчика убедитесь в отсутствии люфта – неплотная посадка приводит к попаданию влаги и преждевременному выходу из строя.
Если после замены спидометр продолжает работать нестабильно, проверьте целостность проводки от датчика до блока управления. Наиболее уязвимые участки – места изгибов у крепления к кузову и в районе соединения с разъемом на КПП. Используйте мультиметр для прозвонки цепи: сопротивление между контактами разъема должно быть в пределах 0,5–1,5 кОм при температуре 20°C.
Где искать датчик скорости на автоматической коробке Опель Астра G
Датчик скорости на автоматической коробке передач Опель Астра G (кузов T98, 1998–2004 гг.) расположен на верхней части корпуса трансмиссии, ближе к задней части двигателя. Его позиция зависит от типа АКПП: для моделей с коробкой AF13/AF17 (4-ступенчатая) датчик находится справа от щупа уровня масла, закреплённый на корпусе двумя болтами под ключ на 10. На коробках AF20/AF22 (5-ступенчатая) он смещён левее, рядом с разъёмом жгута проводов, идущего к блоку управления.
Для доступа к датчику потребуется:
- Снять воздушный фильтр в сборе с патрубком – мешает верхнему обзору.
- Отсоединить электрический разъём (фиксатор чёрного цвета, нажимается пальцем).
- Открутить два болта крепления (используйте торцевую головку с удлинителем).
- Аккуратно вытащить датчик, не повредив уплотнительное кольцо (артикул 90485362).
На моделях с двигателем Z16XE/Z18XE датчик может быть частично скрыт кронштейном троса селектора АКПП – его придётся временно отвести в сторону.
Признаки неисправности датчика: рывки при переключении передач, ошибки P0500 или P0720 в блоке управления, отсутствие показаний спидометра. Перед заменой проверьте сопротивление датчика мультиметром (должно быть 800–1400 Ом при комнатной температуре) и целостность проводки – часто проблема кроется в окисленных контактах разъёма. После установки нового датчика (оригинальный номер 90528105) сбросьте ошибки сканером или отключением клеммы АКБ на 10 минут.
Какие инструменты понадобятся для замены датчика скорости
Для замены датчика скорости на Opel Astra G потребуется набор торцевых головок с трещоткой. Основной размер – 10 мм, так как именно этим ключом откручиваются крепёжные болты датчика и кронштейны, фиксирующие проводку. Если доступ затруднён, пригодится удлинитель на 10–15 см для трещотки, чтобы обойти элементы подвески или выпускной системы.
Шестигранный ключ на 5 мм нужен для отсоединения разъёма датчика. На некоторых моделях Opel Astra G фиксатор разъёма выполнен в виде пластикового язычка, который легко ломается при неаккуратном обращении – используйте тонкую отвёртку или специальный съёмник для электрических коннекторов, чтобы избежать повреждений.
Плоская отвёртка с шириной лезвия 4–5 мм понадобится для поддевания защитных колпачков на разъёмах или снятия хомутов, удерживающих жгут проводов. Избегайте чрезмерного усилия – пластиковые элементы легко трескаются, особенно при низких температурах. Для работы в труднодоступных местах выбирайте отвёртку с гибким стержнем или магнитным наконечником.
Мультиметр с диапазоном измерения 0–20 В постоянного тока необходим для проверки сигнала датчика перед демонтажем. Подключите щупы к контактам разъёма (обычно это контакты 1 и 2 на колодке) и прокрутите колесо вручную – исправный датчик должен выдавать импульсы напряжения в пределах 0,5–12 В. Это поможет исключить ошибки в проводке или ЭБУ.
Съёмник для стопорных колец или круглогубцы с тонкими губками пригодятся, если датчик зафиксирован на валу коробки передач стопорным кольцом. На Opel Astra G с механической КПП кольцо часто располагается в углублении, и стандартные плоскогубцы не обеспечивают достаточного захвата. Альтернатива – тонкогубцы с изогнутыми концами, позволяющие подцепить кольцо под углом.
Силиконовая смазка или спрей WD-40 Specialist рекомендуется для обработки резьбы болтов перед установкой нового датчика. Это предотвращает прикипание крепежа и облегчает последующий демонтаж. Наносите состав тонким слоем, избегая попадания на контакты разъёма или резиновые уплотнители датчика – агрессивные компоненты могут вызвать коррозию или разрушение материала.
Фонарик с магнитным основанием или налобный светодиодный фонарь освободит руки и обеспечит освещение зоны работ. Датчик скорости на Astra G расположен в нижней части коробки передач, рядом с приводным валом, где естественного света недостаточно. Выбирайте модели с регулируемой яркостью и углом наклона, чтобы избежать бликов на металлических поверхностях.
Как проверить работоспособность датчика скорости мультиметром
Датчик скорости на Opel Astra G – индуктивный или эффект Холла, в зависимости от года выпуска. Для проверки мультиметром установите его в режим измерения переменного напряжения (AC) до 20 В. Подключите щупы к контактам датчика: один к сигнальному проводу (обычно средний), второй – к массе. При прокручивании колеса вручную или подъемнике на экране должно появляться напряжение от 0,5 до 12 В, меняющееся с частотой вращения.
Если датчик Холла, переключите мультиметр в режим постоянного напряжения (DC) 20 В. Подайте питание 12 В на соответствующий контакт (проверьте распиновку по схеме), а второй щуп подсоедините к сигнальному проводу. При вращении колеса напряжение должно скачкообразно меняться от 0 до 5 В или от 0 до 12 В – зависит от конструкции. Отсутствие изменений указывает на неисправность.
Для проверки сопротивления индуктивного датчика переведите мультиметр в режим омметра (200 Ом). Измерьте сопротивление между контактами: у исправного датчика оно составляет 800–1400 Ом. Значения вне этого диапазона или обрыв цепи (OL) свидетельствуют о поломке. Учтите, что у датчиков Холла сопротивление не проверяется – только сигнал.
Перед проверкой отсоедините разъем датчика и осмотрите контакты на окисление или повреждения. Загрязнения очистите спиртом, а изношенные провода замените. Если датчик расположен в труднодоступном месте (например, на коробке передач), используйте удлинительные провода для удобства подключения щупов мультиметра.
Проверка на автомобиле требует соблюдения техники безопасности: зафиксируйте колеса, включите нейтральную передачу и убедитесь, что двигатель заглушен. При вращении колеса вручную следите за показаниями мультиметра – скачки напряжения должны быть стабильными. Если сигнал пропадает или искажается, замените датчик.
Некоторые мультиметры поддерживают режим частотомера. Подключите его к сигнальному проводу и вращайте колесо: частота должна плавно увеличиваться с ростом скорости. Для Opel Astra G нормальные значения – 10–150 Гц при скорости 20–120 км/ч. Отклонения более 20% от расчетных значений указывают на неисправность.
Если мультиметр не показывает никаких изменений, проверьте проводку от датчика до ЭБУ. Прозвоните провода на обрыв и короткое замыкание, измерьте напряжение питания на разъеме (должно быть 12 В). При исправной проводке и отсутствии сигнала датчик подлежит замене – ремонту он не подлежит.
Пошаговая инструкция по снятию датчика скорости своими руками
На Opel Astra G датчик скорости расположен на коробке передач, с правой стороны по ходу движения. Для доступа к нему потребуется снять аккумуляторную батарею и воздушный фильтр. Подготовьте ключ на 10 мм, торцевую головку на 7 мм, плоскую отвертку и домкрат, если работа ведется без смотровой ямы.
Отсоедините клемму «минус» от аккумулятора, затем снимите корпус воздушного фильтра, открутив два болта на 10 мм и отсоединив патрубок. На некоторых моделях потребуется демонтировать резонатор впуска. После этого датчик скорости станет виден – это черный пластиковый корпус с трехконтактным разъемом.
Отожмите фиксатор на электрическом разъеме и отсоедините его от датчика. Если разъем прикипел, используйте плоскую отвертку, но действуйте аккуратно, чтобы не повредить контакты. Затем открутите датчик торцевой головкой на 7 мм – он крепится одним болтом. В некоторых случаях резьба может быть закисшей, тогда нанесите проникающую смазку и дайте ей подействовать 10–15 минут.
После откручивания болта аккуратно вытащите датчик из посадочного места. Если он не поддается, покачайте его из стороны в сторону, не прилагая чрезмерных усилий. На корпусе датчика установлено резиновое уплотнительное кольцо – проверьте его состояние. При наличии трещин или деформаций замените кольцо, чтобы избежать утечек масла из коробки передач.
Перед установкой нового датчика очистите посадочное место от грязи и старого масла ветошью. Нанесите тонкий слой трансмиссионного масла на новое уплотнительное кольцо для облегчения монтажа. Вставьте датчик в отверстие и затяните болт моментом 8–10 Н·м. Подключите разъем до характерного щелчка фиксатора.
Установите на место воздушный фильтр, подключите аккумулятор и запустите двигатель. Проверьте работу спидометра на ходу – если показания корректны, сборка выполнена правильно. При появлении ошибок на панели приборов или нестабильной работе спидометра проверьте подключение разъема и целостность проводки.
