Низкое давление во впускном коллекторе – распространённая проблема, которая напрямую влияет на производительность двигателя, расход топлива и стабильность работы на холостом ходу. Оптимальные значения давления для бензиновых атмосферных двигателей составляют 30–50 кПа на холостом ходу и до 90–100 кПа при полной нагрузке. Турбированные агрегаты могут демонстрировать разрежение до 20–30 кПа на холостых оборотах, но при наддуве давление должно подниматься до 150–250 кПа в зависимости от степени форсировки. Отклонения от этих значений более чем на 10–15% указывают на неисправности, требующие диагностики.
Первопричиной снижения давления часто становится подсос неучтённого воздуха. Даже небольшая трещина в шланге системы вентиляции картера или повреждённый уплотнитель дроссельной заслонки способны снизить разрежение на 5–15 кПа. Особое внимание следует уделить проверке впускного тракта после датчика массового расхода воздуха (ДМРВ) – здесь утечки наиболее критичны. Для локализации используют дымогенератор или распыление горючей жидкости (например, очистителя карбюратора) на подозрительные участки: изменение оборотов двигателя подтвердит наличие подсоса.
Неисправности клапана рециркуляции отработавших газов (EGR) или его системы управления также приводят к падению давления. Залипание клапана в открытом положении увеличивает долю выхлопных газов во впускном коллекторе, снижая эффективность наполнения цилиндров. Симптомы включают нестабильный холостой ход (колебания оборотов в пределах ±100 об/мин) и снижение мощности на низких оборотах. Диагностика проводится сканированием ошибок (P0400–P0406) и проверкой положения клапана с помощью диагностического сканера или мультиметра (сопротивление обмотки соленоида должно составлять 10–20 Ом).
Для турбированных двигателей ключевой причиной низкого давления является недостаточный наддув. Проблемы могут крыться в турбокомпрессоре (износ подшипников, повреждение лопаток), перепускном клапане (вестгейте) или интеркулере. Например, загрязнение интеркулера маслом или сажей снижает его пропускную способность на 20–30%, что эквивалентно потере 0,2–0,4 бар давления наддува. Проверка включает замер давления на выходе из турбины манометром (должно соответствовать заводским параметрам) и осмотр интеркулера на предмет засоров.
Не стоит игнорировать и механические неисправности двигателя. Износ поршневых колец или залегание маслосъёмных колпачков приводит к прорыву картерных газов во впуск, что снижает разрежение на 10–20 кПа. Косвенные признаки – повышенный расход масла (более 0,5 л на 1000 км) и сизый дым из выхлопной трубы. Для подтверждения диагноза проводят замер компрессии (разброс между цилиндрами не должен превышать 10%) и анализ состава картерных газов с помощью газоанализатора.

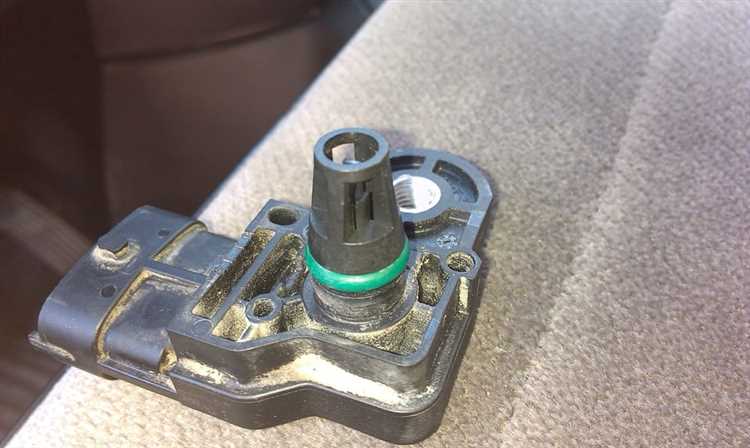

Электронные компоненты системы управления двигателем также могут быть источником проблемы. Неисправный датчик абсолютного давления (MAP) или его проводка искажают сигнал, передаваемый в ЭБУ, что приводит к неверному расчёту топливоподачи и углу опережения зажигания. Проверка датчика включает замер напряжения на его выходе (для аналоговых MAP – 0,5–4,5 В в зависимости от нагрузки) и сравнение показаний с эталонными значениями при разных режимах работы двигателя.
Как неисправности турбокомпрессора влияют на разрежение во впуске
Турбокомпрессор создает избыточное давление во впускном коллекторе, но его неисправности приводят к обратному эффекту – снижению разрежения или даже появлению разрежения там, где его быть не должно. Например, при заклинивании вала турбины или разрушении подшипников ротор перестает вращаться, блокируя поток воздуха. В результате двигатель начинает работать в режиме естественного всасывания, а разрежение во впуске возрастает до значений, характерных для атмосферных моторов – 0,5–0,7 бар вместо штатных 0,1–0,3 бар при наддуве. Это фиксируется датчиком абсолютного давления (MAP) и сопровождается падением мощности на 30–50%.
Износ или повреждение лопаток компрессорного колеса снижает эффективность нагнетания воздуха. Даже при сохранении вращения ротора производительность турбины падает на 20–40%, что приводит к недостаточному наполнению цилиндров. Двигатель компенсирует нехватку воздуха увеличением разрежения во впуске, пытаясь «подтянуть» больше смеси. На холостом ходу это проявляется нестабильными оборотами (плавающие 600–900 об/мин), а под нагрузкой – провалами тяги и черным дымом из выхлопа из-за обогащения смеси. Диагностика требует проверки давления наддува манометром: при 2500 об/мин и полной нагрузке исправный турбокомпрессор должен выдавать не менее 0,8–1,2 бар.
Утечки через уплотнения турбины или трещины в корпусе компрессора вызывают подсос воздуха, искажая показания датчика массового расхода воздуха (ДМРВ). ЭБУ, получая неверные данные, корректирует топливоподачу, что приводит к обеднению смеси и росту разрежения во впуске. Характерный признак – свист или шипение из-под капота на оборотах выше 2000 об/мин. Для локализации утечки используют дымогенератор: при подаче дыма в впускной тракт места повреждений становятся видимыми. Ремонт требует замены уплотнительных колец или корпуса турбины, стоимость работ – от 15 000 до 40 000 рублей в зависимости от модели.
Засорение или поломка клапана wastegate нарушает регулировку давления наддува. Если клапан заклинивает в открытом положении, турбина не развивает нужное давление, и разрежение во впуске растет. При закрытом wastegate давление наддува превышает норму, что приводит к детонации и автоматическому снижению нагрузки ЭБУ – разрежение при этом может оставаться в пределах нормы, но двигатель теряет мощность. Проверка клапана проводится подключением к вакуумному шлангу ручного насоса: при создании разрежения 0,5 бар шток wastegate должен перемещаться плавно, без заеданий. Неисправный клапан подлежит замене, так как регулировка его положения не дает долговременного эффекта.
Роль засорения воздушного фильтра в падении давления коллектора
Засоренный воздушный фильтр ограничивает поток воздуха во впускной тракт, создавая разрежение в коллекторе. Стандартный фильтр пропускает до 500 м³/ч воздуха при чистом состоянии, но при загрязнении на 50% этот показатель падает до 200–250 м³/ч. Двигатель компенсирует нехватку воздуха увеличением открытия дроссельной заслонки, что приводит к росту разрежения до -0,6 бар вместо нормальных -0,3 бар. Такое изменение фиксируется датчиком абсолютного давления (MAP) и влияет на расчет топливной смеси.
Сопротивление фильтра измеряется в миллиметрах водяного столба (мм вод. ст.). Новый фильтр создает сопротивление 5–10 мм вод. ст., а засоренный – до 50 мм вод. ст. и выше. При достижении 30 мм вод. ст. ЭБУ начинает корректировать угол опережения зажигания и состав смеси, что снижает крутящий момент на 8–12% при 3000 об/мин. На дизельных двигателях эффект проявляется сильнее: падение давления на 0,1 бар увеличивает расход топлива на 3–5%.
Загрязнение фильтра ускоряется при эксплуатации в запыленных условиях. Например, в сельской местности или на стройплощадках фильтр может потерять 70% пропускной способности за 5–7 тыс. км пробега вместо регламентных 15–20 тыс. км. Частицы пыли размером 5–10 мкм забивают поры фильтрующего материала, увеличивая его плотность. На бензиновых турбомоторах это приводит к росту температуры воздуха на впуске на 15–20°C из-за снижения расхода через интеркулер.
Симптомы засорения проявляются постепенно. Первые признаки – падение мощности на 5–7% и увеличение расхода топлива на 2–3 л/100 км. На двигателях с непосредственным впрыском (GDI, TFSI) возможно образование нагара на впускных клапанах из-за обедненной смеси. При диагностике сканером фиксируется код P0101 (неисправность датчика массового расхода воздуха) или P0171 (бедная смесь), хотя проблема кроется в механическом ограничении потока.
Проверка состояния фильтра проводится визуально и инструментально. Визуальный осмотр выявляет потемнение фильтрующего элемента и наличие масляных отложений. Инструментальная проверка включает замер разрежения перед фильтром с помощью вакуумметра: при работающем двигателе на холостом ходу показания не должны превышать -15 кПа. Для точной оценки используют манометр с диапазоном 0–100 мм вод. ст., подключаемый через штуцер в патрубке между фильтром и дросселем.
Замена фильтра восстанавливает параметры впуска, но не всегда полностью. На двигателях с большим пробегом (свыше 150 тыс. км) засорение фильтра может спровоцировать отложения в дроссельном узле и впускных каналах. После замены фильтра рекомендуется провести адаптацию дроссельной заслонки через диагностический сканер. На автомобилях с электронным управлением (например, BMW N57) процедура сброса обучения занимает 10–15 минут и включает цикл включения зажигания без запуска двигателя.
Материал фильтра влияет на скорость засорения. Бумажные фильтры теряют эффективность после 10–12 тыс. км, в то время как синтетические (например, из полиэстера) сохраняют пропускную способность до 25 тыс. км. Однако синтетические фильтры дороже на 30–40% и требуют более тщательной установки: неплотное прилегание к корпусу снижает их эффективность на 20–25%. На спортивных автомобилях используют фильтры нулевого сопротивления, но их ресурс не превышает 5–7 тыс. км при активной эксплуатации.
Профилактика засорения включает регулярную проверку состояния фильтра каждые 5 тыс. км и замену при потере прозрачности более чем на 30%. На автомобилях с турбонаддувом рекомендуется использовать фильтры с повышенной пылеемкостью (класс F7 по ISO 16890). В условиях повышенной запыленности эффективна установка предварительного фильтра (например, типа «циклон»), который задерживает до 80% крупных частиц до основного фильтра. Это продлевает срок службы основного элемента в 2–3 раза.
Утечки воздуха во впускном тракте: где искать и как устранять
Утечки воздуха во впускном тракте снижают давление в коллекторе на 15–30%, нарушая стехиометрию смеси и работу датчиков. Основные зоны – соединения патрубков, прокладки и вакуумные шланги. На двигателях с турбонаддувом критичны стыки интеркулера, дроссельной заслонки и впускного ресивера. Проверка начинается с визуального осмотра на холодном двигателе: трещины, потертости, следы масла или антифриза указывают на проблемные участки.
Типичные места утечек:
- Прокладки впускного коллектора – износ или деформация после 80–120 тыс. км пробега.
- Вакуумные шланги – микротрещины в местах изгибов, особенно на соединениях с клапаном PCV и усилителем тормозов.
- Дроссельный узел – износ уплотнительных колец или неплотная посадка заслонки.
- Турбокомпрессор – повреждение уплотнений вала или трещины в патрубках наддува.
- Датчики MAP/MAF – неплотное крепление или поврежденные уплотнители.
Для диагностики используйте дымогенератор или спрей для поиска утечек (например, очиститель карбюратора). При распылении на подозрительные участки обороты двигателя изменятся, если есть подсос. На турбированных моторах проверяйте давление наддува манометром: падение ниже 0,8 бар на холостом ходу – признак утечки. Альтернативный метод – заполнение впускного тракта мыльным раствором: пузырьки укажут на место разгерметизации.
Ремонт зависит от локализации утечки:
- Замените прокладки коллектора на оригинальные или усиленные (например, металлопакетные для алюминиевых блоков). Перед установкой обезжирьте поверхности и нанесите тонкий слой герметика (Loctite 574 или аналог).
- Вакуумные шланги – обрежьте поврежденный участок и установите новый отрезок с хомутами нормированного затяга (3–4 Н·м). Для систем с высоким вакуумом используйте армированные шланги (силиконовые или EPDM).
- Дроссельный узел – замените уплотнительные кольца (номер по каталогу для большинства моделей: 03L133039A). Перед сборкой смажьте их моторным маслом.
- Турбокомпрессор – при повреждении уплотнений требуется замена картриджа или всего агрегата. Патрубки наддува ремонтируйте сваркой или заменой на новые (оригинальные или проверенные аналоги, например, от фирмы Vibrant).
После устранения утечек сбросьте адаптации ЭБУ через диагностический сканер (режим «Обучение дроссельной заслонки» или «Сброс топливных коррекций»). На двигателях с MAF-датчиком очистите его чувствительный элемент спиртом. Проверьте давление во впускном коллекторе повторно: на холостом ходу оно должно соответствовать заводским параметрам (например, 30–40 кПа для атмосферных двигателей, 80–120 кПа для турбированных).

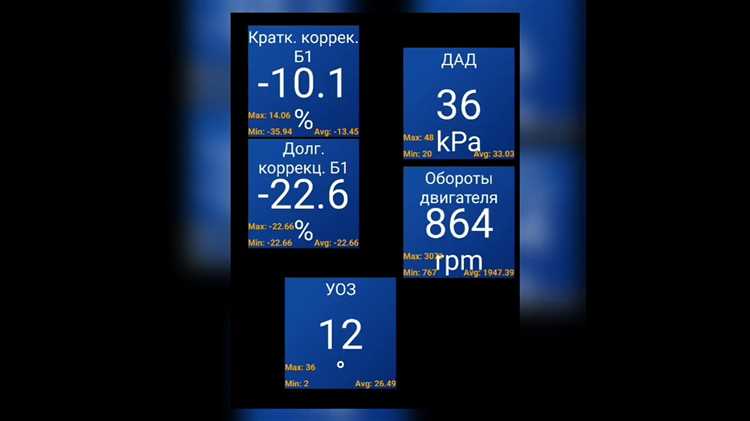

Влияние некорректной работы клапана рециркуляции отработавших газов (EGR)
Клапан EGR, заклинивший в открытом положении или имеющий износ седла, пропускает избыточное количество отработавших газов во впускной коллектор, снижая парциальное давление воздуха на 15–30% от номинального значения. Это приводит к падению абсолютного давления в коллекторе до 0,3–0,5 бар на холостом ходу (при норме 0,8–1,0 бар) и нарушению стехиометрического соотношения топливовоздушной смеси. Датчики MAP/MAF фиксируют отклонение, но ЭБУ компенсирует его увеличением подачи топлива, что вызывает рост расхода на 8–12% и образование сажи на впускных клапанах. Диагностика требует проверки положения клапана сканером (параметр *EGR Position*) и измерения вакуума на входе EGR манометром – при утечке вакуум не превышает 0,2 бар.
Засорение каналов EGR нагаром или механическое повреждение приводного механизма (например, обрыв тяги в пневматических системах) блокирует клапан в закрытом состоянии, исключая рециркуляцию. Это повышает температуру сгорания на 50–80°C, увеличивая риск детонации и прогара поршней, но не влияет напрямую на давление во впускном коллекторе. Однако при диагностике низкого давления исключение EGR из списка причин проводят тестом с принудительным закрытием клапана (отключением разъема или заглушкой канала) – если давление восстанавливается до 0,9–1,1 бар на холостом ходу, неисправность кроется в других узлах.
