Датчик холостого хода (ДХХ) на ВАЗ 2115 – ключевой элемент системы управления двигателем, отвечающий за стабилизацию оборотов на холостом ходу. Он расположен на дроссельном узле, непосредственно под регулятором положения дроссельной заслонки. Чтобы добраться до него, потребуется снять декоративную крышку двигателя и частично демонтировать воздуховод, соединяющий воздушный фильтр с дроссельным узлом.
Конструктивно ДХХ представляет собой шаговый электродвигатель с подпружиненным штоком, который регулирует подачу воздуха в обход дроссельной заслонки. На ВАЗ 2115 с инжекторным двигателем объемом 1,5 или 1,6 литра датчик крепится двумя винтами под крестовую отвертку. Признаки неисправности: плавающие обороты, самопроизвольное повышение или понижение оборотов, затрудненный запуск двигателя.
Для замены или проверки ДХХ отсоедините колодку проводов, открутите винты крепления и аккуратно извлеките устройство. Перед установкой нового датчика очистите посадочное место от загрязнений и проверьте уплотнительное кольцо – оно должно быть целым и смазанным моторным маслом. После монтажа выполните адаптацию датчика с помощью диагностического сканера или кратковременным снятием клеммы с аккумулятора на 10–15 секунд.
Если после замены обороты остаются нестабильными, проверьте целостность проводки и разъема, а также работоспособность электронного блока управления. В большинстве случаев замена ДХХ решает проблему, но при повторяющихся сбоях требуется комплексная диагностика системы питания и зажигания.
Как выглядит датчик холостого хода на ВАЗ 2115
Датчик холостого хода (РХХ) на ВАЗ 2115 представляет собой компактный электромеханический узел цилиндрической формы с металлическим корпусом диаметром около 30 мм и длиной 50–60 мм. На одном конце расположен пластиковый разъём с четырьмя контактами (обычно чёрного или серого цвета), а на противоположном – подвижный шток с коническим наконечником. Корпус изготовлен из алюминиевого сплава, что обеспечивает защиту от перегрева и механических повреждений. На поверхности часто нанесена маркировка производителя, например, «2112-1148300» или «Омега».
Шток датчика выдвигается и втягивается при работе, регулируя сечение воздушного канала. Его ход составляет примерно 20–25 мм, а наконечник имеет угол конуса около 15 градусов. На корпусе РХХ присутствуют два крепёжных отверстия под болты М6 с расстоянием между центрами 35 мм. Внутри устройства находится шаговый электродвигатель и червячная передача, преобразующая вращательное движение в поступательное. При демонтаже важно не повредить уплотнительное резиновое кольцо, расположенное в канавке у основания штока.
Внешний вид РХХ может незначительно отличаться в зависимости от производителя. Например, у датчиков «Автоэлектроника» корпус имеет рифлёную поверхность для лучшего теплоотвода, а у «Пекар» – гладкий. Разъём у всех моделей унифицирован и подключается к жгуту проводов через стандартный четырёхконтактный штекер. При выборе нового датчика обращайте внимание на соответствие каталожному номеру: для ВАЗ 2115 с инжекторным двигателем 1.5 л подходит только РХХ с обозначением 2112-1148300-02 или его аналоги.
Отличить исправный датчик от неисправного по внешнему виду можно по следующим признакам: отсутствие механических повреждений корпуса, чистота штока (без масляных отложений или нагара), целостность уплотнительного кольца. Если шток покрыт чёрным налётом или имеет следы коррозии, это указывает на износ или попадание влаги. Также проверьте сопротивление обмоток мультиметром: между контактами A и B, C и D должно быть 50–80 Ом, а между соседними контактами – бесконечность.
При установке нового РХХ обязательно смажьте уплотнительное кольцо тонким слоем моторного масла для герметичности. Затягивайте болты крепления с моментом 3–4 Н·м, избегая перекосов. После монтажа выполните калибровку датчика: включите зажигание на 5–10 секунд без запуска двигателя, затем выключите. Это позволит ЭБУ определить крайние положения штока и обеспечит корректную работу на холостом ходу.

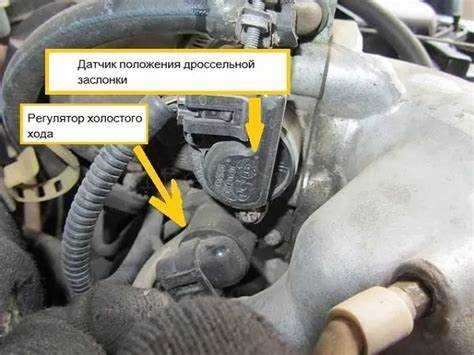

Расположение датчика холостого хода под капотом
Датчик холостого хода (РХХ) на ВАЗ 2115 установлен на корпусе дроссельного узла. Чтобы его обнаружить, откройте капот и найдите патрубок воздушного фильтра – дроссельный узел расположен сразу за ним, ближе к салону. РХХ крепится двумя винтами под крестовую отвёртку к боковой части узла, обычно с правой стороны по ходу движения автомобиля.
Для доступа к датчику потребуется снять декоративную крышку двигателя (если она установлена) и частично демонтировать патрубок впускной системы. На моделях с инжекторным двигателем 1.5 или 1.6 литра расположение идентично, но на 1.6-литровых версиях может потребоваться отсоединить дополнительные шланги системы вентиляции картера.
Корпус РХХ выполнен из пластика чёрного цвета и имеет цилиндрическую форму с выступающим штоком. К датчику подходит электрический разъём с четырьмя контактами – его легко опознать по характерной фиксации защёлкой. Перед демонтажем обязательно отключите клемму аккумулятора, чтобы избежать ошибок в работе электронного блока управления.
При замене РХХ обратите внимание на уплотнительное кольцо – оно должно оставаться на месте или быть заменено новым. Старое кольцо часто прилипает к посадочному месту и может порваться при снятии. Для облегчения установки смажьте новое кольцо тонким слоем моторного масла.
Если после установки нового датчика обороты холостого хода остаются нестабильными, проверьте состояние дроссельной заслонки. Нагар на её стенках или подклинивание механизма могут имитировать неисправность РХХ. Очистку проводите специальным средством для дроссельных узлов, избегая жёстких щёток, способных повредить покрытие.
На автомобилях с пробегом свыше 100 000 км рекомендуется одновременно с заменой РХХ проверить датчик положения дроссельной заслонки (ДПДЗ), расположенный на противоположной стороне узла. Оба датчика влияют на работу системы холостого хода, и их одновременный выход из строя – не редкость.
При установке нового РХХ не затягивайте крепёжные винты с усилием более 3 Н·м. Чрезмерная затяжка может деформировать корпус датчика или сорвать резьбу в алюминиевом корпусе дроссельного узла. После монтажа выполните адаптацию датчика, запустив двигатель и дав ему поработать на холостых оборотах 2–3 минуты.
Если после всех манипуляций ошибка P0505 (неисправность системы холостого хода) не исчезает, проверьте целостность проводки от РХХ до ЭБУ. Обрыв или короткое замыкание в цепи – частая причина ложных срабатываний. Для диагностики используйте мультиметр в режиме прозвонки, сверяясь со схемой электропроводки для вашей модификации ВАЗ 2115.
Крепление датчика холостого хода к дроссельному узлу
Датчик холостого хода (РХХ) на ВАЗ 2115 фиксируется к дроссельному узлу двумя винтами М5 с потайной головкой под крестовую отвёртку. Винты расположены под углом 45° относительно оси дроссельной заслонки – левый ближе к корпусу воздушного фильтра, правый смещён к патрубку вентиляции картера. Резьба в алюминиевом корпусе дроссельного узла часто срывается при чрезмерном усилии затяжки, поэтому момент затяжки не должен превышать 3–4 Н·м. Перед установкой рекомендуется нанести на резьбу винтов фиксатор средней прочности (например, Loctite 243) для предотвращения самопроизвольного ослабления.
Порядок действий при замене: отсоедините разъём РХХ, выкрутите винты, аккуратно снимите датчик, очистите посадочное место от нагара и масла ветошью, смоченной в бензине. Установите новый РХХ, совместив направляющий выступ на корпусе с пазом на дроссельном узле. Затягивайте винты крест-накрест, контролируя усилие динамометрической отвёрткой. После монтажа выполните адаптацию датчика через диагностический сканер или сбросом клеммы АКБ на 10 минут.
Инструменты для снятия датчика холостого хода
Для демонтажа датчика холостого хода (РХХ) на ВАЗ 2115 потребуется минимальный набор инструментов, но правильный выбор сэкономит время и предотвратит повреждение деталей. Основной инструмент – крестовая отвёртка с магнитным наконечником или удлинённой рукояткой. Она необходима для откручивания двух винтов крепления датчика к корпусу дроссельного узла. Стандартная отвёртка PH2 подойдёт, но если винты закисли, лучше использовать ударную отвёртку с набором бит.
Второй обязательный инструмент – ключ на 13 мм или головка с трещоткой. Им откручивается гайка крепления троса дроссельной заслонки, если она мешает доступу к датчику. В некоторых случаях может понадобиться ключ на 10 мм для снятия клеммы с аккумулятора, чтобы обесточить систему и избежать короткого замыкания при работе с электрическими контактами.
Для отсоединения разъёма РХХ пригодится тонкая плоская отвёртка или специальный пластиковый съёмник для фишек. Металлический инструмент используйте осторожно – чрезмерное усилие может повредить пластиковые защёлки. Если разъём прикипел, капните на контакты проникающей смазкой (например, WD-40) и подождите 5–10 минут перед попыткой снятия.
Работая в ограниченном пространстве моторного отсека, удобно использовать зеркало на гибкой ножке или эндоскоп с подсветкой. Это позволит осмотреть труднодоступные места, особенно если датчик расположен за другими элементами. Альтернатива – фонарик с магнитным креплением, который можно зафиксировать на корпусе двигателя для освещения зоны работ.
Для очистки посадочного места датчика и дроссельного узла подготовьте:
- Баллончик с очистителем карбюратора (например, ABRO CC-220 или Liqui Moly 5110).
- Безворсовую ветошь или салфетки из микрофибры.
- Мягкую кисть с синтетическим ворсом для удаления стойких загрязнений.
Избегайте использования металлических щёток – они могут повредить уплотнительное кольцо или поверхность дросселя.
Если винты крепления РХХ сорваны или прокручиваются, потребуется экстрактор для шурупов. Для ВАЗ 2115 подойдёт экстрактор №3 или №4 с обратной резьбой. Перед использованием просверлите в винте отверстие диаметром 2–3 мм, затем вкрутите экстрактор до упора и выверните крепёж. В крайнем случае можно высверлить винты полностью, но тогда придётся нарезать новую резьбу метчиком М4.
После установки нового датчика проверьте его работоспособность с помощью мультиметра. Замерьте сопротивление между контактами A-B и C-D – оно должно быть в пределах 40–80 Ом. Для диагностики сигналов управления подключите сканер OBD-II (например, ELM327) и проверьте параметры в режиме холостого хода. Если инструментов для диагностики нет, можно обойтись визуальным осмотром: после запуска двигателя шток датчика должен выдвигаться на 20–30 мм.
Пошаговая инструкция поиска датчика на двигателе
На ВАЗ 2115 датчик холостого хода (РХХ) расположен на корпусе дроссельного узла. Чтобы его найти, откройте капот и зафиксируйте его упором. Дроссельный узел находится справа от двигателя, если смотреть со стороны передней части автомобиля, и соединён с воздушным патрубком. Ориентируйтесь на толстый резиновый шланг, идущий от воздушного фильтра – он подведён непосредственно к дросселю.
Снимите декоративную крышку двигателя, если она установлена. На моделях с инжекторным двигателем 1.5 или 1.6 литра дроссельный узел крепится на четырёх болтах под ключ на 13. Сам датчик холостого хода вкручен в корпус дросселя сбоку, ближе к задней части моторного отсека. Он имеет цилиндрическую форму с разъёмом на два или три провода, в зависимости от года выпуска.
Отсоедините минусовую клемму аккумулятора перед началом работ, чтобы избежать короткого замыкания. Затем отключите электрический разъём от датчика, нажав на фиксатор и потянув колодку на себя. Если разъём не поддаётся, аккуратно покачайте его из стороны в сторону, не прилагая чрезмерных усилий, чтобы не повредить контакты.
Для демонтажа датчика потребуется ключ на 13 или торцевая головка с удлинителем. Открутите два крепёжных винта, удерживающих РХХ на дроссельном узле. Винты могут быть затянуты с усилием, поэтому используйте вороток для облегчения процесса. После откручивания аккуратно извлеките датчик, слегка покачивая его, если он сидит плотно.
Проверьте состояние уплотнительного кольца на датчике. Если оно повреждено или потеряло эластичность, замените его перед установкой нового РХХ. При монтаже нового датчика не затягивайте винты слишком сильно – достаточно лёгкого усилия, чтобы не деформировать корпус. Подключите разъём до характерного щелчка фиксатора.
После установки подсоедините клемму аккумулятора и запустите двигатель. Дайте ему поработать на холостых оборотах 1–2 минуты, чтобы ЭБУ адаптировался к новому датчику. Если обороты плавают или двигатель глохнет, отключите аккумулятор на 10–15 секунд для сброса ошибок и повторите запуск.
Отличия датчика холостого хода от других датчиков ВАЗ 2115
- Принцип работы: РХХ работает по командам ЭБУ, но не влияет на расчеты смеси – только на физическое перемещение иглы. Другие датчики формируют сигналы для расчета параметров работы двигателя.
- Место установки: РХХ крепится на корпусе дроссельного узла, в то время как ДПДЗ – на оси дроссельной заслонки, ДМРВ – в воздушном патрубке, а ДПКВ – у маховика.
- Диагностика: Неисправность РХХ проявляется плавающими оборотами или остановкой двигателя на холостом ходу, тогда как отказ ДПДЗ вызывает провалы при разгоне, а ДМРВ – повышенный расход топлива или затрудненный запуск.
- Замена: РХХ не требует калибровки после установки, в отличие от ДПДЗ, который нужно адаптировать через диагностический сканер.
При подозрении на неисправность РХХ проверьте сопротивление обмоток (норма – 50–80 Ом) и отсутствие заеданий иглы. Для остальных датчиков используйте мультиметр или сканер для считывания показаний.
Признаки неисправности датчика холостого хода
Первый и наиболее очевидный симптом – нестабильные обороты двигателя на холостом ходу. Вместо положенных 800–900 об/мин стрелка тахометра хаотично скачет в диапазоне 500–1500 об/мин, либо мотор глохнет при отпускании педали газа. На ВАЗ 2115 с инжекторным двигателем 1.5 или 1.6 л это часто сопровождается характерным «подергиванием» кузова, особенно заметным при включенном кондиционере или обогреве заднего стекла.
При запуске холодного двигателя обороты не поднимаются до прогревочных 1200–1500 об/мин, а сразу падают до 500–600 или, наоборот, зависают на 2000 об/мин. Если после прогрева ситуация не нормализуется, а ЭБУ не корректирует подачу воздуха через регулятор, проблема кроется в датчике. На автомобилях с пробегом свыше 100 тыс. км это может сочетаться с повышенным расходом топлива – до 12–14 л/100 км в городском режиме.
Двигатель глохнет при переключении передач или остановке на светофоре, особенно если коробка передач механическая. Это происходит из-за того, что неисправный датчик не успевает компенсировать резкое падение нагрузки на мотор. На моделях с АКПП аналогичный эффект проявляется в виде «клевков» при переходе с первой на вторую передачу. Диагностика сканером OBD-II в таких случаях показывает ошибки P0505 или P0506.
При движении накатом или торможении двигателем обороты падают ниже 500 об/мин, и мотор глохнет. Это связано с тем, что датчик не обеспечивает необходимый объем воздуха для поддержания минимальных оборотов. На ВАЗ 2115 с системой впрыска «Январь 5.1» или «Bosch M1.5.4» такая неисправность часто сопровождается загоранием лампы «Check Engine» после 3–5 повторений ситуации.
Если при визуальном осмотре датчика на его штоке обнаружены следы масла или грязи, а сопротивление обмоток отличается от эталонных 50–80 Ом, замена неизбежна. Перед установкой нового регулятора рекомендуется очистить посадочное место от отложений и проверить целостность уплотнительного кольца – его повреждение приводит к подсосу воздуха и повторному возникновению симптомов.
Как проверить работоспособность датчика без снятия
Датчик холостого хода (РХХ) на ВАЗ 2115 расположен на корпусе дроссельного узла, рядом с датчиком положения дроссельной заслонки. Для проверки без демонтажа потребуется мультиметр, отвертка и доступ к диагностическому разъему OBD-II. Начните с визуального осмотра: убедитесь, что разъем датчика подключен, провода не имеют повреждений, а контакты не окислены. Окисление часто становится причиной нестабильной работы – очистите контакты спиртом или специальным средством.
Для оценки механической части датчика запустите двигатель и наблюдайте за штоком РХХ через отверстие в корпусе дросселя. При включении зажигания шток должен выдвинуться на 20–30 мм и вернуться в исходное положение. Если движение отсутствует или происходит рывками, вероятно, загрязнены направляющие или повреждена обмотка. В этом случае датчик придется снимать для чистки или замены.
Используйте диагностический сканер для считывания ошибок ЭБУ. Коды P0505, P0506, P0507 прямо указывают на проблемы с регулятором холостого хода. Если ошибок нет, но обороты плавают, выполните тест с принудительным управлением РХХ. Подключите сканер, выберите режим «Активные тесты» и активируйте РХХ. Обороты должны измениться на 100–200 об/мин. Отсутствие реакции подтверждает неисправность.
Проверьте работу датчика в динамике. Прогрейте двигатель до 90°C, затем резко откройте и закройте дроссельную заслонку. Обороты должны плавно вернуться к 800–900 об/мин. Если они зависают выше 1500 или падают ниже 500, РХХ не справляется с регулировкой. Также обратите внимание на поведение двигателя при включении мощных потребителей (фары, печка) – обороты должны оставаться стабильными. Их падение или рост сигнализирует о некорректной работе датчика.
Если все проверки не выявили явных неисправностей, но симптомы сохраняются, замените датчик на заведомо исправный. На ВАЗ 2115 подходят РХХ с артикулами 2112-1148300-02, 2112-1148300-04 или аналоги от производителей «Пекар», «АвтоВАЗ». Установка нового датчика часто решает проблему без дополнительных манипуляций. После замены сбросьте адаптации ЭБУ: отключите минусовую клемму аккумулятора на 10 минут или выполните процедуру через диагностический сканер.
Замена датчика холостого хода своими руками
Датчик холостого хода (РХХ) на ВАЗ 2115 расположен на корпусе дроссельного узла, с правой стороны по ходу движения. Для доступа к нему потребуется снять декоративную крышку двигателя и отсоединить воздуховод, идущий от воздушного фильтра. Крепится датчик двумя винтами под крестовую отвёртку, а его разъём фиксируется защёлкой – надавливайте на неё пальцем, одновременно потянув колодку вверх.
Перед демонтажем отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания при случайном касании проводов. После снятия датчика осмотрите посадочное место: на нём не должно быть масляных отложений или грязи. Если резиновое уплотнительное кольцо осталось на корпусе дросселя, аккуратно извлеките его – при установке нового датчика оно идёт в комплекте, но старое можно использовать повторно, если не повреждено.
Новый РХХ устанавливайте строго в обратной последовательности. Затягивайте винты крест-накрест с усилием 3–4 Н·м – перетяжка приведёт к деформации корпуса, а слабая затяжка станет причиной подсоса воздуха. После установки подключите аккумулятор и включите зажигание на 5–10 секунд, не запуская двигатель: это позволит блоку управления инициализировать датчик. Запустите мотор и проверьте обороты холостого хода – они должны стабилизироваться в пределах 800–900 об/мин.
Если после замены обороты плавают или двигатель глохнет, выполните адаптацию РХХ. Для этого прогрейте мотор до рабочей температуры, заглушите его на 10 секунд, затем снова запустите и дайте поработать на холостом ходу 2–3 минуты. В большинстве случаев этого достаточно для автоматической калибровки. При отсутствии эффекта используйте диагностический сканер для сброса ошибок и принудительной адаптации через режим «Обучение дроссельной заслонки».
Не используйте герметики или смазки при установке датчика – они могут попасть в дроссельный узел и нарушить работу системы. Если после всех манипуляций проблема сохраняется, проверьте целостность проводки к РХХ и состояние дроссельной заслонки: нагар на её стенках часто становится причиной нестабильного холостого хода, даже при исправном датчике.
Частые ошибки при установке нового датчика
Первая и самая распространённая ошибка – игнорирование очистки посадочного места. Остатки старой прокладки, грязь или масло на поверхности дроссельного узла приводят к негерметичному прилеганию датчика. Это вызывает подсос воздуха, что сразу же отражается на работе двигателя: плавающие обороты, провалы при разгоне. Для очистки используйте безворсовую салфетку и очиститель карбюратора, но не применяйте металлические щётки – они повреждают алюминиевую поверхность.
Неправильная ориентация датчика при установке встречается чаще, чем кажется. На корпусе РХХ ВАЗ 2115 есть метка в виде стрелки или надписи «IN», которая должна совпадать с направлением потока воздуха. Если перепутать сторону, клапан будет работать в обратном режиме, что приведёт к нестабильной работе на холостом ходу или даже к остановке двигателя. Перед установкой сверьтесь с мануалом или фотографией старого датчика.
Затяжка крепёжных винтов с избыточным усилием – ещё одна типичная ошибка. Рекомендуемый момент затяжки для датчика холостого хода составляет 3–4 Н·м. Превышение этого значения деформирует корпус или повреждает резьбу в дроссельном узле. Используйте динамометрический ключ или затягивайте винты от руки с небольшим усилием, затем дотяните на четверть оборота. Если винты прокручиваются, замените их на новые – M5 с шагом резьбы 0,8 мм.
- Пропуск процедуры адаптации после замены. Новый РХХ требует калибровки ЭБУ, иначе обороты холостого хода будут завышены или занижены. Для адаптации выполните следующий алгоритм: включите зажигание на 5 секунд, выключите на 10 секунд, повторите 3 раза. Затем заведите двигатель и дайте ему поработать 2–3 минуты на холостом ходу.
Использование некачественных аналогов вместо оригинальных датчиков – прямая дорога к повторной замене. На рынке много подделок под бренды «Омега» или «Пекар», которые выходят из строя через 5–10 тысяч километров. Оригинальный датчик 2112-1148300 производства АвтоВАЗ или проверенные аналоги от «ERA» или «Hella» служат значительно дольше. Проверяйте наличие голограммы и серийного номера на упаковке.
Запуск двигателя сразу после установки без проверки герметичности – грубая ошибка. Даже небольшой подсос воздуха через неплотно прилегающий датчик или повреждённую прокладку приводит к обеднению смеси. После установки заведите двигатель и нанесите мыльный раствор на стык датчика с дроссельным узлом. Появление пузырьков укажет на утечку. В этом случае замените прокладку или подтяните винты.
Последняя ошибка – игнорирование симптомов неисправности после замены. Если обороты продолжают плавать или двигатель глохнет, проблема может быть в дроссельном узле или датчике положения дроссельной заслонки. Проверьте угол открытия заслонки мультиметром: на холостом ходу он должен составлять 0,5–0,7 В. Также очистите дроссельный узел от нагара – это часто решает проблему без дополнительных вмешательств.
