Дискавери 2 как снять переднее крыло

Замена переднего крыла на Land Rover Discovery 2 (1998–2004 гг.) – задача, требующая точности и знания особенностей конструкции кузова. Модель отличается усиленной рамой и специфическим креплением крыльев, что усложняет демонтаж без повреждения соседних элементов. В отличие от современных автомобилей, где крылья часто крепятся на болтах, здесь часть соединений выполнена сваркой или заклепками, особенно в зоне порога и арки. Перед началом работ убедитесь, что у вас есть набор торцевых головок (10, 13, 17 мм), отвертка с плоским жалом, молоток с резиновой насадкой и инструмент для снятия пластиковых пистонов.

Крыло на Discovery 2 крепится в пяти основных точках: два болта в районе передней стойки (под капотом), один болт у порога (защищен пластиковой накладкой), два винта под аркой колеса и несколько пластиковых пистонов по нижнему краю. Особое внимание уделите соединению с брызговиком – здесь часто скапливается грязь, вызывающая коррозию резьбы. Если болты не поддаются, используйте проникающую смазку WD-40 или аналог, но избегайте чрезмерного усилия, чтобы не сорвать шляпки. Для облегчения доступа рекомендуется снять переднее колесо и подкрылок, предварительно отсоединив датчик ABS (если установлен).

При установке нового крыла проверьте его совместимость с вашей модификацией: на Discovery 2 устанавливались крылья с разными вариантами крепления зеркал и подштамповок под противотуманные фары. Новое крыло должно точно совпадать по линиям стыка с капотом и дверью – даже миллиметровое смещение приведет к нарушению геометрии кузова. Для выравнивания используйте магнитные держатели или струбцины, а зазоры регулируйте с помощью резиновых молотков. После фиксации болтами пройдитесь герметиком по стыкам, чтобы предотвратить попадание влаги. Не забудьте перенести на новое крыло все штатные крепления: для антенны, брызговика и, при наличии, кронштейнов для лебедки.

Какие инструменты и материалы понадобятся для замены крыла

Замена переднего крыла на Land Rover Discovery 2 требует точного подбора инструментов, чтобы избежать повреждения кузова или крепежных элементов. Базовый набор включает:

• Торцевые головки на 10, 13 и 17 мм с удлинителем – для болтов крепления крыла и подкрылка.
• Набор шестигранников (5 и 6 мм) – для винтов, фиксирующих пластиковые накладки и бампер.
• Трещотка с динамометрическим ключом (диапазон 20–100 Н·м) – для затяжки болтов с указанным моментом.
• Отвертки с плоским и крестовым шлицем (PH2, PZ2) – для снятия клипс и пластиковых пистонов.
• Бокорезы или кусачки – для удаления старых пистонов без повреждения посадочных мест.

Для работы с кузовными элементами потребуются специализированные инструменты. Обязательны:

• Пластиковые или резиновые лопатки для демонтажа молдингов и накладок – предотвращают царапины на лакокрасочном покрытии.
• Нож с выдвижным лезвием – для аккуратного среза герметика и антикоррозийного состава по кромкам крыла.
• Шлифовальная машинка с насадками P80–P120 – для зачистки мест сварки и подготовки поверхности под новое крыло.
• Струбцины (2–3 шт.) – для временной фиксации крыла при примерке перед окончательной установкой.

Материалы для установки и защиты нового крыла:

• Антикоррозийный грунт (например, Body 960) – наносится на зачищенные участки кузова перед монтажом.
• Кузовной герметик (Teroson MS 9399 или аналог) – для обработки стыков крыла с порогом и аркой.
• Пластиковые пистоны (оригинальные Land Rover или аналоги, артикул LR000010) – заменяют поврежденные крепежи подкрылка и бампера.
• Малярный скотч и пленка – для защиты соседних деталей при шлифовке и покраске.

Если крыло требует подгонки или правки, пригодятся:

• Молоток с резиновой или пластиковой насадкой – для выравнивания кромок без деформации металла.
• Рихтовочные ложки (набор из 3–4 шт.) – для работы с труднодоступными участками.
• Сварочный аппарат (MIG/MAG) с проволокой 0.8 мм – при необходимости приварки усилителей или точечной сварки.

Для финальной обработки и покраски:

• Шпатлевка со стекловолокном (например, Novol Plus 710) – для заделки глубоких вмятин и сколов.
• Абразивные круги P180–P400 – для шлифовки шпатлевки и грунта.
• Краскопульт с компрессором (давление 2–3 атм) – для равномерного нанесения базы и лака.
• Растворитель (646 или аналогичный) – для обезжиривания поверхности перед покраской.

Дополнительные расходники, которые часто упускают:

• Силиконовая смазка (WD-40 Specialist или аналог) – для обработки резьбовых соединений перед сборкой.
• Защитная лента для порогов (3M 233+) – предотвращает повреждение краски при работе в ограниченном пространстве.
• Набор для ремонта пластика (например, Plastic Repair Kit от Permatex) – если требуется восстановление крепежных ушек бампера.

При работе с электрикой (например, снятие фары или датчиков парковки) понадобятся:

• Мультиметр – для проверки цепей после обратной сборки.
• Изолента и термоусадочные трубки – для изоляции проводов.
• Набор предохранителей (5–30 А) – на случай замены при случайном коротком замыкании.

Для безопасности и удобства:

• Подкатной домкрат с подставками – для фиксации автомобиля на высоте, удобной для работы.
• Перчатки нитриловые и хлопчатобумажные – защищают руки от химикатов и острых кромок.
• Респиратор с фильтрами класса A2P2 – при шлифовке и покраске.
• Защитные очки – обязательны при работе с электроинструментом.

Оригинальные запчасти и расходники для Discovery 2:

• Крыло переднее (артикул LR000020 для левой стороны, LR000030 – для правой).
• Болты крепления крыла (M8×25, артикул LR000040) – 4–6 шт. в зависимости от года выпуска.
• Герметик для швов (Land Rover STC50550) – используется на заводе, устойчив к вибрациям.
• Антигравийная защита (Body 950 или аналог) – наносится на внутреннюю сторону крыла перед установкой.

Как правильно демонтировать поврежденное переднее крыло

Отсоедините аккумулятор, сняв клемму «минус», чтобы исключить короткое замыкание при работе с проводкой фар и датчиков. С помощью торцевой головки на 10 мм открутите три болта крепления бампера к крылу: два в нижней части арки (доступ через колесную нишу) и один под капотом у стойки амортизатора. Отведите бампер в сторону, не отсоединяя его полностью – достаточно освободить зазор в 5–7 см для доступа к скрытым креплениям крыла.

Открутите болты в последовательности: верхние (у стойки), затем нижние (у порога) и в последнюю очередь – крепление к брызговику. Подденьте крыло плоской отверткой в зоне стыка с дверью, чтобы разъединить герметизирующий слой мастики – действуйте аккуратно, чтобы не повредить ЛКП соседних элементов. Если крыло «прикипело», прогрейте стыки строительным феном до 60–70°C, избегая перегрева пластиковых накладок.

Особенности отсоединения бампера и подкрылка при снятии крыла

На Discovery 2 передний бампер крепится к крылу через пластиковые пистоны и металлические болты в трёх ключевых точках: верхний край бампера фиксируется двумя болтами М6 под шестигранник на 5 мм, расположенными за решёткой радиатора, нижний – парой пистонов диаметром 8 мм в зоне стыка с подкрылком. Отсоединение начинайте с демонтажа решётки: подденьте её плоской отвёрткой в нижней части, освободив защёлки, затем открутите болты бампера. Не тяните бампер на себя до полного снятия пистонов – пластик легко трескается в местах крепления к крылу.

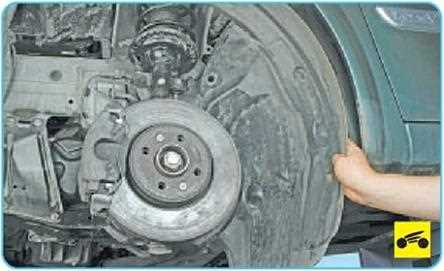

Подкрылок удерживается на крыле семью пистонами и двумя саморезами под крестовую отвёртку. Четыре пистона расположены по периметру арки, ещё три – в зоне стыка с бампером. Начните с саморезов: один находится за передним колесом в нише подкрылка, второй – в нижней части арки, ближе к порогу. Пистоны извлекайте специальным съёмником или плоскогубцами, захватывая за шляпку – выдёргивание за корпус приводит к их разрушению. Обратите внимание на пистон в верхней части подкрылка: он часто ломается из-за коррозии металлического фиксатора.

Бампер и подкрылок соединены между собой двумя пластиковыми защёлками и парой направляющих штифтов. Защёлки расположены в нижней части стыка, их нужно отжать отвёрткой, одновременно приподнимая бампер вверх. Штифты находятся ближе к фарам – они входят в пазы подкрылка, поэтому при снятии бампера следите, чтобы они не остались в подкрылке. Если штифты закисли, обработайте их WD-40 и аккуратно выбейте молотком через деревянную проставку.

Перед полным отделением бампера отсоедините электрические разъёмы: датчик температуры воздуха (расположен за левой решёткой) и противотуманные фары (если установлены). Разъёмы имеют фиксаторы – нажмите на них перед отсоединением, иначе можно повредить контакты. На правой стороне бампера может быть установлен парктроник – его проводка проходит через отверстие в подкрылке, поэтому при снятии бампера аккуратно вытяните её, не допуская перегибов.

Подкрылок частично перекрывает доступ к болтам крепления крыла. После его снятия откроются два болта М8 на 13 мм: один в нише арки, второй – в нижней части крыла, рядом с порогом. Болты часто закисают – перед откручиванием обработайте их проникающей смазкой и выдержите 10–15 минут. Если головка болта сорвётся, используйте экстрактор или высверлите его, заменив на новый болт с гроверной шайбой.

При обратной установке подкрылка проверьте состояние резиновых уплотнителей по периметру арки. Если они потрескались или деформированы, замените их – иначе грязь и влага будут попадать на крыло, ускоряя коррозию. Пистоны устанавливайте строго перпендикулярно поверхности, иначе они не зафиксируются и выпадут при первой поездке. Затягивайте саморезы подкрылка с усилием не более 3 Н·м, чтобы не сорвать резьбу в пластике.

Бампер после установки должен плотно прилегать к крылу без зазоров. Проверьте совпадение направляющих штифтов и защёлок – если бампер смещён, ослабьте крепёжные болты и отрегулируйте его положение. Особое внимание уделите стыку бампера с фарой: зазор должен быть равномерным по всей длине, иначе при вибрации появится скрип. После сборки протестируйте работу противотуманных фар и датчика температуры – их некорректная работа часто связана с повреждёнными контактами при отсоединении.

Как подготовить кузов к установке нового крыла

Перед установкой нового крыла на Land Rover Discovery 2 демонтируйте старый элемент, срезав заводские сварные точки по периметру фланца кузова с помощью угловой шлифмашины с отрезным диском толщиной 1,6 мм. Обработайте зону стыка металлической щеткой на дрели, удалив остатки герметика, ржавчины и антикоррозийного покрытия. Проверьте состояние силовой структуры: при наличии сквозной коррозии на усилителях порога или стойке замените поврежденные участки накладками из стали 08ПС толщиной 1,2 мм, приварив их точечной сваркой с шагом 30–40 мм. Зачистите сварочные швы до уровня основного металла, затем обезжирьте поверхность уайт-спиритом и нанесите кислотный грунт в два слоя с межслойной сушкой 10 минут при температуре +20°C.

• Проверьте геометрию посадочного места: зазоры между крылом и капотом/дверью должны составлять 4–6 мм по всей длине стыка. При отклонениях подогните кромку кузова молотком и поддержкой или используйте регулировочные шайбы толщиной 0,5–1 мм под крепежные точки.
• Обработайте внутренние полости кузова антикоррозийным составом на основе воска (например, Dinitrol ML) через технологические отверстия в стойке и пороге, используя пистолет с удлинительной трубкой.
• Установите новые резиновые уплотнители по периметру фланца кузова, предварительно смазав их силиконовой смазкой для предотвращения скрипов и попадания влаги.
• Перед прикручиванием крыла нанесите на резьбу болтов M6×1,0 фиксатор резьбы средней прочности (Loctite 243) для предотвращения самопроизвольного ослабления крепежа.

Установка нового крыла: порядок действий и крепежные точки

Перед установкой нового крыла очистите посадочные поверхности от остатков герметика, ржавчины и грязи с помощью металлической щетки и обезжиривателя. Нанесите тонкий слой антикоррозийного состава на кромки кузова в местах контакта с крылом. Подготовьте крепеж: для Land Rover Discovery 2 используются болты M6 с шайбами (класс прочности 8.8) и гайки с нейлоновой вставкой для предотвращения самопроизвольного откручивания. Основные точки фиксации – три болта в верхней части арки (доступ через моторный отсек), два болта в нижней части под порогом и один болт в районе передней стойки, скрытый под пластиковой накладкой.

Начинайте установку с совмещения крыла с передней стойкой, зафиксировав его одним болтом в верхней точке арки. Далее выровняйте зазоры с капотом и дверью, регулируя положение крыла с помощью пластиковых проставок или шайб. Затягивайте болты в последовательности: верх арки → нижняя часть → стойка, моментом 8–10 Н·м. Проверьте соосность фар и бампера – при необходимости ослабьте крепеж и откорректируйте положение крыла. После окончательной затяжки нанесите герметик на стыки крыла с кузовом, чтобы исключить попадание влаги.

Как выровнять зазоры между крылом и соседними элементами кузова

На Land Rover Discovery 2 зазоры между передним крылом и капотом, дверью, бампером или фарой регулируются с помощью болтов крепления крыла и подкладок. Основные точки фиксации – три болта в верхней части (под капотом), два в районе стойки и один у порога. Перед началом работ снимите подкрылок и очистите резьбу от грязи, иначе болты не будут затягиваться равномерно.

Для точной регулировки используйте пластиковые или металлические шайбы толщиной 0,5–2 мм. Подкладывайте их под опорные площадки крыла в местах, где зазор неравномерный. Начните с верхних точек: ослабьте болты на 2–3 оборота, сместите крыло в нужную сторону и затяните. Проверяйте зазор щупом или металлической линейкой – допуск для Discovery 2 составляет 3–5 мм.

Если крыло смещено относительно фары, отрегулируйте его положение по горизонтали, ослабив болты у стойки. При этом следите, чтобы зазор между крылом и дверью оставался равномерным по всей длине. На Discovery 2 дверь может мешать регулировке – в этом случае снимите уплотнитель и подогните его после выравнивания.

После грубой настройки затяните все болты с моментом 8–10 Н·м. Проверьте зазоры при закрытом капоте и двери: если крыло «играет» при нажатии, добавьте шайбы в проблемных местах. Особое внимание уделите зоне стыка с бампером – здесь часто возникают перекосы из-за деформации пластика.

Для финальной подгонки используйте резиновый молоток. Легкими ударами по кромке крыла скорректируйте минимальные отклонения, но не прикладывайте силу – алюминиевый сплав легко деформируется. Если зазор не удается выровнять, проверьте геометрию кузова на стенде: после ДТП или неравномерной усадки подрамника крыло может не вставать на место.

После регулировки установите подкрылок и проверьте работу замков капота и двери. Если капот не закрывается плавно, ослабьте болты крепления крыла и сместите его на 1–2 мм вниз. На Discovery 2 часто встречается проблема с завышенным крылом из-за износа резиновых упоров капота – замените их при необходимости.

Финальный этап – герметизация стыков. Нанесите тонкий слой антикоррозийного герметика на кромки крыла перед установкой уплотнителей. Это предотвратит попадание влаги и скрипы при движении. После сборки проедьтесь на автомобиле и проверьте зазоры на ходу – вибрация может выявить скрытые перекосы.

Покраска и антикоррозийная обработка нового крыла

Перед покраской новое крыло Land Rover Discovery 2 требует тщательной подготовки. Заводское грунтование металла часто недостаточно для долговечной защиты – удалите транспортировочный грунт абразивом P800, затем обезжирьте поверхность антисиликоном. Для алюминиевых крыльев (если установлена модификация с алюминиевыми панелями) используйте кислотный грунт в два слоя с межслойной сушкой 10 минут при 20°C. Стальные крылья обработайте эпоксидным грунтом толщиной 50–70 мкм, чтобы предотвратить подпленочную коррозию.

Подбор краски – критический этап. Код оригинального цвета Discovery 2 указан на шильдике в моторном отсеке (например, *LRC909* для «Baltic Blue»). Для точного совпадения используйте спектрофотометр или закажите колеровку у официального дилера с допуском ΔE ≤ 1,5. Наносите базовый слой в три прохода с промежуточной выдержкой 5–7 минут, соблюдая давление краскопульта 2,0–2,2 бара. Для металликов добавьте 10% разбавителя и увеличьте дистанцию распыления до 25 см.

Антикоррозийная обработка скрытых полостей крыла обязательна. После покраски залейте во внутренние карманы (доступ через технологические отверстия) ML-масло (например, *Dinitrol ML*) или воск на основе синтетических смол (*Tectyl 506*). Для нижней кромки крыла, контактирующей с аркой, нанесите битумную мастику толщиной 1,5–2 мм с добавлением 5% алюминиевой пудры для отражения УФ-лучей. Закройте дренажные отверстия заглушками после обработки, чтобы предотвратить вытекание состава.

Финальная защита – прозрачный лак. Для Discovery 2 рекомендуется двухкомпонентный акриловый лак с высоким сухим остатком (например, *Spies Hecker 8580*). Наносите его в два слоя с толщиной пленки 40–50 мкм каждый, выдерживая межслойную сушку 15 минут при 60°C в покрасочной камере. После полимеризации (24 часа при 20°C или 30 минут при 60°C) отполируйте поверхность абразивной пастой *3M 50417* и защитным воском *Collinite 845*. Избегайте мойки под высоким давлением в течение 7 дней после покраски.

Проверка герметичности и фиксации после установки

После затяжки всех крепежных болтов крыла (момент затяжки – 8–10 Н·м для M6 и 12–15 Н·м для M8) проведите визуальный осмотр зазоров между крылом, капотом и дверью. Допустимый зазор – не более 3 мм, при этом линия стыка должна быть равномерной по всей длине. Неравномерность свыше 1 мм указывает на смещение крыла или деформацию кузова, что потребует повторной регулировки.

Для проверки герметичности нанесите тонкий слой мыльного раствора на стыки крыла с кузовом и подкрылком. Подайте струю воды под давлением 2–3 бара (используйте мойку высокого давления с насадкой «карандаш») на область уплотнителей и сварных швов. Появление пузырьков укажет на негерметичность – устраните дефект повторной установкой уплотнителя или нанесением герметика Terostat 9320 на проблемные участки.

Проверьте фиксацию крыла на динамическую нагрузку: возьмитесь за переднюю кромку и приложите усилие 20–30 кг вверх-вниз и влево-вправо. Смещение более 1 мм свидетельствует о недостаточной затяжке болтов или повреждении резьбы в кузове. В этом случае замените болты на усиленные (класс прочности 8.8) и используйте фиксатор резьбы Loctite 243 для предотвращения самопроизвольного ослабления.

Особое внимание уделите креплению подкрылка: саморезы должны быть затянуты до упора, но без деформации пластика. Проверьте наличие резиновых прокладок под шляпками саморезов – их отсутствие приведет к коррозии кузова в местах контакта. Если подкрылок установлен с зазором, используйте дополнительные пластиковые клипсы VAG N 907 326 01 для плотной фиксации.

Завершите проверку тест-драйвом на скорости до 60 км/ч по неровной дороге. Прислушайтесь к посторонним звукам: скрипы или стуки в области крыла указывают на трение металла о пластик или недостаточную фиксацию. В этом случае демонтируйте подкрылок и нанесите антискрипную ленту 3M 08882 на контактные поверхности.

Типичные ошибки при замене крыла и как их избежать

Первая и самая распространённая ошибка – игнорирование коррозии на прилегающих элементах кузова. На Discovery 2 крыло крепится к стойке, порогу и брызговику, которые часто подвержены ржавчине. Если не обработать эти участки антикоррозийным составом (например, «Dinitrol 4941» или «Body 930») перед установкой нового крыла, через 1–2 года проблема вернётся. Особое внимание уделите внутренним полостям стойки – там скапливается влага, которую не видно снаружи. Используйте эндоскоп или зеркало на гибком держателе для осмотра.

Неправильная центровка крыла приводит к нарушению зазоров и проблемам с дверью. На Discovery 2 зазоры между крылом и дверью должны составлять 4–5 мм по всей длине, а с капотом – 3–4 мм. Ошибка в 1–2 мм уже заметна визуально и может вызвать скрип или затирание при движении. Для точной установки используйте пластиковые проставки толщиной 3–5 мм или специальные центровочные штифты. Фиксируйте крыло струбцинами перед окончательной затяжкой болтов, проверяя зазоры щупом или штангенциркулем.

• Затяжка болтов «на глаз» – приводит к деформации крыла или трещинам в точках крепления. Момент затяжки болтов крепления крыла на Discovery 2 составляет 25–30 Н·м для M8 и 40–45 Н·м для M10. Используйте динамометрический ключ, особенно для болтов в районе стойки – перетяжка здесь вызывает напряжение в металле и может спровоцировать трещины.
• Пренебрежение герметизацией швов – вода попадает в салон или моторный отсек. Наносите герметик (например, «Terostat 9320») на стыки крыла с брызговиком и порогом. Особенно критичен шов под передней кромкой крыла – там часто образуются протечки, ведущие к коррозии лонжерона.
• Использование неподходящих расходников – дешёвые саморезы или клипсы ломаются при демонтаже. Для крепления подкрылка на Discovery 2 нужны саморезы с шестигранной головкой 5,5 мм и клипсы типа «Ford W708422-S300». Универсальные аналоги часто не выдерживают вибрации и выпадают.

Ошибка при подключении электрики – забытые датчики или повреждённые провода. На левом крыле Discovery 2 установлен датчик уровня омывающей жидкости, на правом – проводка к противотуманной фаре. Перед демонтажем сфотографируйте разъёмы и маршрут прокладки проводов. При установке нового крыла проверьте целостность изоляции и надёжность фиксации разъёмов – вибрация может вызвать короткое замыкание.

Некачественная покраска – новый элемент выделяется на фоне кузова. Если не использовать заводскую систему окраски (например, «Standox» для Land Rover), цвет может не совпасть даже при подборе по коду. Перед покраской обезжирьте поверхность антисиликоном и нанесите эпоксидный грунт (например, «PPG DP40LF») для защиты от коррозии. Базовый слой наносите в 2–3 прохода с промежуточной сушкой 10–15 минут, лак – в 2 слоя с выдержкой 20 минут между ними.

Последняя ошибка – отсутствие проверки геометрии после установки. Даже правильно установленное крыло может нарушить углы установки колёс, если при демонтаже сместились крепления подрамника. После замены крыла проведите диагностику развал-схождения на стенде Hunter или аналогичном. Особое внимание уделите переднему правому колесу – на Discovery 2 оно часто «уходит» из-за особенностей конструкции подвески.
