Замыкание банки в свинцово-кислотном аккумуляторе – распространённая проблема, приводящая к падению напряжения на 2 В (для 12-вольтовой батареи) и невозможности её дальнейшей эксплуатации. Причина – короткое замыкание между пластинами из-за осыпания активной массы, коррозии сепараторов или образования дендритов. Восстановление возможно, если дефект локализован, а не вызван глубокой сульфатацией или разрушением решёток.
Первый шаг – диагностика. Измерьте напряжение каждой банки мультиметром: исправная выдаёт 2,1–2,15 В, замкнутая – 0–0,5 В. Проверьте плотность электролита ареометром: в неисправной ячейке она будет ниже на 0,1–0,3 г/см³. Визуально осмотрите банку на предмет тёмного осадка или мутного электролита – признаков осыпания пластин. Если замыкание подтверждено, приступайте к разборке.
Для вскрытия банки потребуется паяльник мощностью 60–100 Вт, ножовка по металлу и термоусадочная трубка. Аккуратно срежьте верхнюю крышку аккумулятора, избегая повреждения соседних ячеек. Извлеките блок пластин, промойте его дистиллированной водой под давлением, чтобы удалить шлам. Осмотрите сепараторы: прожжённые или деформированные замените на новые из стекловолокна. Если замыкание вызвано дендритами, удалите их механически, используя пластиковый скребок.
После устранения причины замыкания соберите банку, залив свежий электролит плотностью 1,27–1,28 г/см³. Герметизируйте крышку эпоксидной смолой или термоклеем. Проведите тренировочный цикл заряд-разряд: зарядите аккумулятор током 0,1С (для 60 А·ч – 6 А) до 14,4 В, затем разрядите до 10,5 В нагрузкой 5–10 А. Повторите 2–3 раза. Если напряжение банки восстановилось до 2 В, а плотность стабилизировалась – процедура успешна.
Восстановленная банка прослужит 6–12 месяцев при условии регулярного контроля уровня электролита и исключения глубоких разрядов. Если замыкание повторяется, причина в необратимом повреждении пластин – дальнейшие попытки нецелесообразны.
Какие инструменты и материалы понадобятся для восстановления банки
Для восстановления замкнутой банки аккумулятора потребуется набор специализированных инструментов и расходных материалов, без которых процедура будет неэффективной или невозможной. Основной акцент делается на точности измерений, безопасности и химической совместимости используемых компонентов.
Базовый инструментарий включает:
- Мультиметр с функцией измерения напряжения и сопротивления – для диагностики состояния банки, проверки напряжения до и после восстановления (точность не ниже 0,01 В).
- Паяльная станция с регулировкой температуры (до 450°C) – для вскрытия корпуса банки и последующей герметизации. Подойдет модель с тонким жалом (1–2 мм) для работы с мелкими деталями.
- Бокорезы или миниатюрные кусачки – для аккуратного удаления пластиковых перемычек между банками без повреждения соседних элементов.
- Шприц с иглой (10–20 мл) – для дозированного введения электролита или дистиллированной воды. Игла должна быть тонкой (0,6–0,8 мм), чтобы не повредить сепараторы.
- Нагрузочная вилка – для проверки реальной емкости банки под нагрузкой (ток 5–10 А). Без этого инструмента невозможно оценить успешность восстановления.
Расходные материалы делятся на две категории: химические реагенты и вспомогательные компоненты. К первой относятся:
- Дистиллированная вода – для корректировки плотности электролита. Используйте только воду с удельным сопротивлением не менее 5 МОм·см.
- Электролит плотностью 1,27–1,28 г/см³ – для доливки в банку после промывки. Подходит только сернокислотный электролит для свинцово-кислотных аккумуляторов.
- Раствор пищевой соды (5–10%) – для нейтрализации кислоты при случайных проливах и очистки поверхностей от сульфатации.
- Специальные добавки для восстановления – например, Desulfator или EDTA, которые растворяют сульфат свинца на пластинах. Применяйте строго по инструкции производителя.
Вспомогательные материалы включают:
- Термоусадочная трубка (диаметр 10–15 мм) – для герметизации места вскрытия банки. Выбирайте трубку с клеевым слоем для надежной изоляции.
- Кислотостойкий герметик – например, Dow Corning 732 или аналог. Наносится тонким слоем на швы после пайки.
- Медная проволока (сечение 1–1,5 мм²) – для временного шунтирования банки при диагностике или восстановлении.
- Наждачная бумага (зернистость 400–600) – для зачистки контактов перед пайкой.
- Защитные перчатки (нитриловые или резиновые) – толщиной не менее 0,4 мм, устойчивые к серной кислоте.
Особое внимание уделите средствам защиты. Помимо перчаток, потребуются:
- Защитные очки с боковыми экранами – для предотвращения попадания брызг электролита в глаза. Подойдут модели с антизапотевающим покрытием.
- Респиратор с фильтром класса А2В2Е2К2 – для защиты от паров серной кислоты и свинца. Обычные «лепестки» неэффективны.
- Фартук из ПВХ или прорезиненной ткани – для защиты одежды от кислоты и механических повреждений.
Для точного контроля плотности электролита используйте ареометр с ценой деления 0,005 г/см³. Дешевые модели с погрешностью 0,01 г/см³ могут дать неверные результаты, что приведет к неправильной корректировке состава. При работе с герметичными AGM-аккумуляторами дополнительно понадобится вакуумный насос для удаления воздуха из банки перед заливкой электролита.
Не экономьте на качестве инструментов. Например, дешевые паяльники с нестабильной температурой могут перегреть пластины, вызвав их деформацию. Мультиметр с низким входным сопротивлением (менее 10 МОм) исказит показания напряжения, что затруднит диагностику. При выборе электролита отдавайте предпочтение продукции проверенных брендов (Gulf, Battery Water), так как некачественный состав содержит примеси, ускоряющие сульфатацию.
Подготовьте рабочее место с хорошей вентиляцией и отсутствием источников открытого огня. Используйте пластиковый поддон с высокими бортами для сбора пролитого электролита. Храните реагенты в герметичных емкостях с маркировкой, чтобы избежать путаницы. Перед началом работ убедитесь, что все инструменты чистые и сухие – даже небольшое количество влаги или грязи может испортить результат.
Как правильно диагностировать замкнутую банку в аккумуляторе
Первый признак замкнутой банки – резкое падение напряжения под нагрузкой. Измерьте напряжение на клеммах аккумулятора без нагрузки: если оно ниже 10,5 В для 12-вольтовой батареи, но при этом плотность электролита в одной из банок на 0,1–0,15 г/см³ ниже остальных, вероятен внутренний замыкание. Используйте ареометр с ценой деления не более 0,01 г/см³ – разница в показаниях между банками более 0,05 г/см³ указывает на проблему. Проверьте температуру корпуса: замкнутая банка нагревается сильнее остальных из-за короткого замыкания, особенно после 10–15 минут зарядки.
Для точной диагностики подключите нагрузочную вилку с током 100–150 А на 5–10 секунд. В исправном аккумуляторе напряжение проседает до 9–10 В, но быстро восстанавливается. Если одна из банок показывает скачок напряжения ниже 1,5 В (при 2 В на банку в норме) или напряжение не восстанавливается после снятия нагрузки, замыкание подтверждается. Альтернативный метод – прозвонка банок мультиметром в режиме измерения сопротивления: сопротивление замкнутой банки будет близко к нулю, в то время как исправные покажут 0,1–0,5 Ом.
Визуальный осмотр поможет выявить механические причины замыкания. Снимите пробки и осмотрите пластины: если одна из банок имеет темный осадок на дне, деформированные или осыпавшиеся пластины, короткое замыкание вероятно. Проверьте уровень электролита – его снижение в одной банке при нормальном уровне в остальных может указывать на утечку через микротрещины в сепараторе. Используйте фонарик для подсветки: частицы активной массы, плавающие в электролите, – прямой признак разрушения пластин и риска замыкания.
Пошаговая разборка аккумулятора для доступа к неисправной банке
Вскрытие начинайте с удаления верхней крышки. У большинства свинцово-кислотных аккумуляторов (например, 12 В 7 А·ч) она фиксируется защёлками или винтами – подденьте их отвёрткой, избегая сильного давления, чтобы не повредить пластик. У гелевых и AGM-аккумуляторов крышка может быть приварена ультразвуком: в этом случае аккуратно срежьте её по периметру острым ножом или миниатюрной фрезой, оставляя зазор 1–2 мм для последующей герметизации. После снятия крышки отсоедините межбанковые перемычки, предварительно замаркировав их полярность и положение – это критично для правильной сборки.
Очистите контактные площадки неисправной банки от окислов мелкозернистой наждачной бумагой (P600–P800) или ластиком, затем обезжирьте спиртом. Если требуется замена банки, выпаяйте её, прогревая паяльником точки крепления к перемычкам не дольше 3–5 секунд, чтобы не перегреть соседние элементы. При пайке нового элемента используйте свинцовый припой ПОС-61 и флюс ЛТИ-120, избегая избытка припоя – это может привести к увеличению сопротивления контакта. После установки проверьте герметичность соединений и восстановите межбанковые перемычки согласно маркировке.
Методы очистки и промывки замкнутой банки от осадка и сульфатации
Для удаления плотного осадка и кристаллов сульфата свинца используйте раствор трилона Б (2–5% концентрации) или аммиачный раствор (5% аммиака + 2% трилона Б). Залейте состав в банку на 1–2 часа, затем слейте и промойте дистиллированной водой под давлением 0,2–0,3 МПа через шприц с иглой 1,2 мм. При сильной сульфатации повторите процедуру 2–3 раза, контролируя pH промывочной воды – нейтральный показатель (6,5–7,5) свидетельствует об удалении остатков реагента. Избегайте контакта раствора с активной массой пластин: трилон разрушает оксиды свинца, снижая емкость.
Механическую очистку проводите только при полном демонтаже банки. Удалите шлам с дна стеклянной палочкой или пластиковым шпателем, избегая повреждения сепараторов. Для растворения мелкодисперсного осадка используйте 10% раствор лимонной кислоты с температурой 40–50°C – выдержите 30–40 минут, затем промойте водой с добавлением 0,5% соды для нейтрализации. После очистки заполните банку электролитом плотностью 1,27 г/см³ и проведите тренировочный цикл заряд-разряд током 0,1C до восстановления напряжения 2,1 В на банку.
Как провести замену электролита в повреждённой банке
Замена электролита требует точности и соблюдения техники безопасности. Перед началом работы подготовьте: резиновые перчатки, защитные очки, дистиллированную воду, серную кислоту плотностью 1,27–1,28 г/см³ (или готовый электролит), ареометр, шприц с трубкой (50–100 мл), паяльник мощностью 60–100 Вт, свинец для пайки перемычек. Температура в помещении должна быть не ниже +15°C – при низких температурах электролит кристаллизуется, что усложнит процесс.
Отключите аккумулятор от нагрузки и зарядного устройства. Снимите крышку банок или высверлите пробки, если они запаяны. С помощью шприца откачайте старый электролит из повреждённой банки – его цвет и запах укажут на степень деградации: тёмно-коричневый или чёрный оттенок говорит о разрушении пластин, резкий запах сероводорода – о сульфатации. Слейте жидкость полностью, избегая попадания на кожу и поверхности.
Промойте банку дистиллированной водой 2–3 раза, вливая по 50–70 мл и сразу откачивая. Это удалит остатки сульфатов и шлама. Если на дне виден осадок, аккуратно встряхните корпус, но не переворачивайте аккумулятор – это может повредить соседние банки. После промывки оставьте банку открытой на 10–15 минут для испарения влаги.
Проверьте целостность перемычек между банками. Если они окислены или повреждены, восстановите контакт пайкой. Используйте свинцовый припой – он плавится при температуре около 327°C, не разрушая пластик корпуса. Нанесите флюс (канифоль или специальный для свинца), прогрейте место пайки паяльником и наложите припой слоем 2–3 мм. Избегайте перегрева – пластик начинает деформироваться при 120–150°C.
Залейте в банку свежий электролит плотностью 1,27–1,28 г/см³ до уровня на 10–15 мм выше пластин. Если используете концентрированную серную кислоту, разбавляйте её дистиллированной водой в пропорции 1:1,7 (35% кислоты, 65% воды) – добавляйте кислоту в воду, а не наоборот, чтобы избежать бурной реакции. Дайте электролиту отстояться 2–3 часа для стабилизации плотности.
Подключите аккумулятор к зарядному устройству с током 0,1C (где C – ёмкость аккумулятора в А·ч). Например, для батареи 60 А·ч ток заряда составит 6 А. Заряжайте до тех пор, пока плотность электролита не перестанет расти в течение 2 часов, а напряжение на банке не достигнет 2,4–2,5 В. Если плотность ниже 1,25 г/см³, добавьте корректирующий электролит; если выше 1,29 г/см³ – долейте дистиллированную воду.
После зарядки проведите контрольный разряд током 0,05C до напряжения 1,75 В на банку. Если ёмкость восстановилась не менее чем на 70% от номинала, банка пригодна к эксплуатации. Загерметизируйте пробку эпоксидной смолой или термоклеем, чтобы исключить утечку электролита. Не используйте силиконовые герметики – они разрушаются под воздействием кислоты. Храните аккумулятор в заряженном состоянии, избегая глубоких разрядов.

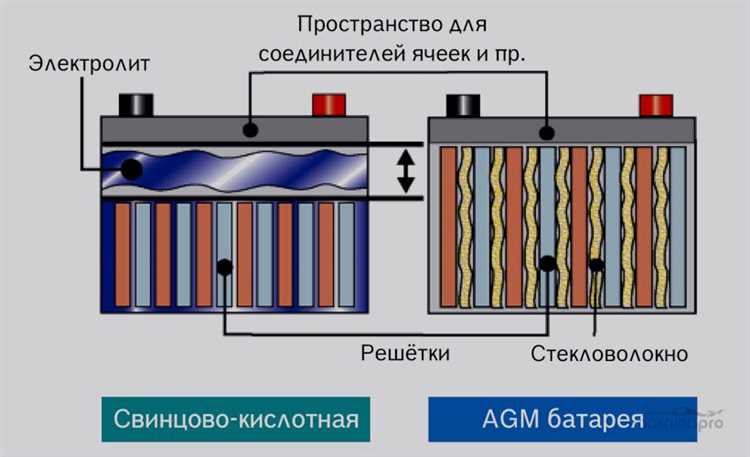

Способы восстановления контактов и изоляции внутри банки
Проверка работоспособности аккумулятора после ремонта и сборки
Первым этапом проверки станет измерение напряжения на клеммах аккумулятора мультиметром в режиме постоянного тока. Для свинцово-кислотных батарей напряжение разомкнутой цепи должно составлять 12,6–12,8 В при полной зарядке. Если значение ниже 12,4 В, требуется подзарядка стабильным током 0,1C (где C – ёмкость в А·ч) до достижения 14,4–14,8 В с последующим дозарядом при 13,8 В. Гелевые и AGM-аккумуляторы проверяются аналогично, но допустимый нижний порог – 12,8 В.
Для оценки ёмкости используйте разряд постоянным током 0,2C до напряжения 10,5 В с фиксацией времени. Например, для аккумулятора 60 А·ч ток разряда составит 12 А. Умножьте ток на время разряда в часах: если результат близок к номинальной ёмкости (допустимо отклонение до 20%), банка восстановлена успешно. При меньших значениях повторите цикл заряд-разряд 2–3 раза – иногда ёмкость восстанавливается после нескольких циклов.
Проверьте внутреннее сопротивление аккумулятора с помощью специализированного тестера или косвенно: измерьте напряжение без нагрузки и под нагрузкой 10–20 А, затем рассчитайте по формуле R = (U1 – U2) / I, где U1 – напряжение без нагрузки, U2 – под нагрузкой, I – ток. Для исправного аккумулятора 60 А·ч сопротивление не должно превышать 5–7 мОм. Превышение 10 мОм указывает на сульфатацию пластин или деградацию электролита.
Завершите проверку контролем саморазряда: зарядите аккумулятор до 100%, отключите от зарядного устройства и оставьте на 24 часа при температуре 20–25°C. Измерьте напряжение повторно – падение более чем на 0,2 В свидетельствует о внутренних утечках или коротком замыкании в одной из банок. В этом случае разберите аккумулятор и осмотрите пластины на предмет повреждений или осыпания активной массы.
