Тормозная система автобусов ПАЗ (модели 3205, 4234, 3204 и их модификации) построена на гидравлическом приводе с вакуумным усилителем и раздельным контуром для передних и задних колес. Прокачка требуется при замене тормозной жидкости, попадании воздуха в систему после ремонта или при падении эффективности торможения. Стандартный объем жидкости в системе – 0,8–1,2 литра (в зависимости от модели), тип – DOT-4 с температурой кипения не ниже 230°C. Прокачку проводят при заглушенном двигателе, соблюдая последовательность: заднее правое → переднее левое → заднее левое → переднее правое колесо.
Для работы потребуются: прозрачный шланг диаметром 6–8 мм, емкость для слива жидкости, ключ на 10 мм для штуцеров (на ПАЗ-3205 штуцеры М10×1), свежая тормозная жидкость, домкрат и подставки. Перед началом убедитесь, что уровень жидкости в бачке главного тормозного цилиндра (ГТЦ) не опускается ниже отметки MIN – иначе воздух попадет в систему повторно. На моделях с АБС (например, ПАЗ-4234-05) прокачку проводят с подключенным диагностическим сканером для сброса ошибок блока управления.
На ПАЗ с пневмогидравлическим приводом (например, ПАЗ-3206) прокачка имеет особенности: перед началом работы необходимо стравить воздух из пневмоусилителя через клапан на ресивере. Давление в пневмосистеме должно быть не менее 6,5 кгс/см². Штуцеры прокачки на задних колесах расположены на суппортах, на передних – на тормозных цилиндрах. Затяжка штуцеров после прокачки – 12–15 Н·м. После завершения проверьте герметичность соединений и уровень жидкости в бачке ГТЦ – он должен находиться между отметками MIN и MAX.
Типичные ошибки при прокачке: использование жидкости с истекшим сроком годности (менее 2 лет с даты производства), прокачка без помощника (на ПАЗ это приводит к неполному удалению воздуха), игнорирование проверки состояния шлангов и манжет. Если после прокачки педаль остается мягкой, проверьте ГТЦ на предмет износа манжет – на ПАЗ-3205 они часто выходят из строя после 100–120 тыс. км пробега. В случае утечки жидкости из-под штуцеров замените медные уплотнительные шайбы.
Подготовка инструментов и материалов для прокачки тормозной системы
Для прокачки тормозов ПАЗ потребуется стандартный набор инструментов, но с учетом специфики автобуса. Основной инструмент – ключ на 10 мм для откручивания штуцеров прокачки, который должен быть рожковым или накидным, чтобы не срывать грани. На некоторых модификациях ПАЗ (например, ПАЗ-3205) штуцеры могут быть закисшими, поэтому дополнительно возьмите головку с трещоткой или трубчатый ключ для увеличения рычага.
Тормозная жидкость – критически важный компонент. Для ПАЗ рекомендуется использовать DOT-4, так как она соответствует требованиям ГОСТ Р 53120-2008 и выдерживает высокие температуры, характерные для гидравлических систем автобусов. Объем жидкости для полной замены составляет 1,2–1,5 литра, но лучше иметь запас в 2 литра на случай утечек или ошибок при прокачке.
Шланг для слива жидкости должен быть прозрачным, внутренним диаметром 6–8 мм и длиной не менее 1 метра. Это позволит контролировать выход пузырьков воздуха и избежать попадания жидкости на детали автобуса. Подойдет медицинский шланг или специализированный шланг для прокачки тормозов, который можно приобрести в магазинах автозапчастей.
Емкость для сбора отработанной жидкости должна быть чистой, герметичной и объемом не менее 1 литра. Лучше использовать пластиковую тару с мерными делениями, чтобы отслеживать количество слитой жидкости. Избегайте металлических емкостей – тормозная жидкость агрессивна к некоторым металлам и может вызвать коррозию.
Домкрат или подъемник необходим для доступа к штуцерам задних колес. Для ПАЗ подойдет гидравлический домкрат грузоподъемностью не менее 3 тонн, так как масса автобуса в снаряженном состоянии превышает 5 тонн. Перед подъемом убедитесь, что автобус установлен на ровной площадке и зафиксирован противооткатными упорами под передними колесами.
Вспомогательные материалы включают ветошь для протирки штуцеров и удаления подтеков, а также силиконовую смазку для обработки резьбы штуцеров после прокачки. Это предотвратит коррозию и облегчит следующую процедуру. Не используйте WD-40 или аналоги – они могут повредить резиновые уплотнения тормозной системы.
Если прокачка выполняется в одиночку, потребуется специальный клапан для прокачки или устройство с обратным клапаном. Альтернатива – самодельное приспособление из шприца на 20–50 мл и шланга, которое позволит создать разрежение в системе без помощника. Однако для ПАЗ этот метод менее эффективен из-за большого объема гидравлики.
Перед началом работ проверьте состояние всех штуцеров. Если на них обнаружены следы коррозии или повреждения резьбы, замените их заранее. Артикул оригинальных штуцеров для ПАЗ – 3205-3501045 (передний) и 3205-3502045 (задний). Приобретайте запчасти только у проверенных поставщиков, так как некачественные аналоги могут привести к утечкам.
Проверка уровня тормозной жидкости перед началом работ
Уровень тормозной жидкости в бачке ПАЗ проверяется визуально через прозрачный корпус или с помощью щупа, если конструкция бачка предусматривает его наличие. Расположен бачок, как правило, на главном тормозном цилиндре под капотом – у ПАЗ-3205 и ПАЗ-4234 он находится с правой стороны двигательного отсека, ближе к моторному щиту. Перед проверкой убедитесь, что автомобиль стоит на ровной поверхности, а двигатель заглушен не менее 5 минут, чтобы жидкость осела.
Нормальный уровень жидкости должен находиться между метками «MIN» и «MAX» на корпусе бачка. Если уровень ниже «MIN», это указывает на утечку в системе или износ тормозных колодок, так как при их истирании поршни рабочих цилиндров выдвигаются дальше, вытесняя больше жидкости. Доливка без устранения причины падения уровня приведёт к повторной проблеме.
Для проверки используйте только жидкость, рекомендованную производителем – для ПАЗ это обычно DOT-4 с температурой кипения не ниже 230°C. Смешивание разных типов жидкостей (например, DOT-3 и DOT-4) недопустимо, так как это снижает температурные характеристики и может вызвать коррозию уплотнений. Перед доливкой очистите крышку бачка от грязи, чтобы избежать попадания посторонних частиц в систему.
- Открутите крышку бачка против часовой стрелки, не прилагая чрезмерных усилий – резьба пластиковая и легко повреждается.
- Проверьте состояние уплотнительного кольца под крышкой: трещины или деформация требуют замены.
- Если жидкость мутная, с осадком или тёмными хлопьями, система нуждается в полной замене с промывкой.
При доливке не превышайте уровень «MAX» – избыток жидкости при нагреве расширяется и может выдавить уплотнения или повредить бачок. После доливки закройте крышку плотно, но без перетяжки. Запустите двигатель и несколько раз нажмите на педаль тормоза, чтобы жидкость распределилась по системе. Проверьте уровень повторно – он может незначительно снизиться.
Если уровень жидкости падает регулярно, осмотрите следующие узлы на предмет утечек:
- Шланги и трубопроводы – ищите потёки, трещины или потёртости, особенно в местах соединений.
- Рабочие тормозные цилиндры колёс – подтёки на суппортах или барабанах.
- Главный тормозной цилиндр – следы жидкости на корпусе или вокруг штуцеров.
- Вакуумный усилитель тормозов – проверьте шланг и мембрану на герметичность.
При обнаружении утечек устраните их до начала прокачки. Даже незначительная потеря жидкости во время процедуры приведёт к завоздушиванию системы и необходимости повторной прокачки. Если утечка локализована в труднодоступном месте (например, в заднем мосту), используйте зеркало и фонарик для точной диагностики.
Запомните: тормозная жидкость гигроскопична – она впитывает влагу из воздуха, что снижает температуру кипения. Даже при нормальном уровне жидкость подлежит замене каждые 2 года или 50 000 км пробега (что наступит раньше). Для ПАЗ, эксплуатируемых в тяжёлых условиях (частые торможения, горная местность), интервал сокращается до 30 000 км.

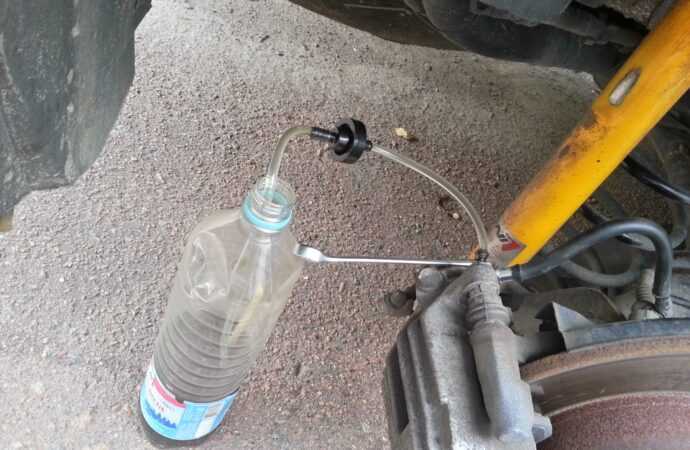

Определение последовательности прокачки тормозных механизмов на ПАЗ
На автобусах ПАЗ с гидравлической тормозной системой прокачку начинают с колеса, наиболее удалённого от главного тормозного цилиндра (ГТЦ). Для моделей ПАЗ-3205 и ПАЗ-4234 это заднее правое колесо, затем заднее левое, переднее правое и последним – переднее левое. Такая очерёдность обусловлена конструкцией контуров: на большинстве модификаций реализована диагональная схема разделения (переднее правое – заднее левое и переднее левое – заднее правое), где воздух из дальних участков вытесняется эффективнее.
Исключение составляют ПАЗ с раздельным приводом на переднюю и заднюю оси (например, ПАЗ-3206). Здесь прокачку ведут по оси: сначала оба задних колеса (правое, затем левое), после – оба передних. При наличии ABS последовательность не меняется, но требуется включить зажигание для активации гидронасоса. Прокачку каждого колеса повторяют до исчезновения пузырьков в шланге, контролируя уровень жидкости в бачке ГТЦ – он не должен опускаться ниже отметки MIN.
На ПАЗ с пневмогидравлическим приводом (ПАЗ-32053-07) прокачку начинают с пневмоусилителя, затем переходят к колёсным цилиндрам по стандартной схеме. Давление в пневмосистеме должно быть не менее 6,5 кгс/см² – при меньших значениях воздух не вытесняется полностью. После завершения проверяют герметичность соединений: падение давления более 0,2 кгс/см² за 15 минут указывает на утечку.
Снятие защитных колпачков и подключение шланга к штуцерам
Перед началом работы убедитесь, что автомобиль зафиксирован на ровной поверхности, а стояночный тормоз активирован. На ПАЗ штуцеры прокачки расположены на суппортах и тормозных цилиндрах – их легко идентифицировать по металлическим колпачкам диаметром 8–10 мм, часто окрашенным в красный или серебристый цвет. Колпачки снимаются против часовой стрелки с помощью пассатижей или специального ключа на 8 мм, если они закисли – используйте проникающую смазку (например, WD-40) за 10–15 минут до демонтажа.
После снятия колпачков осмотрите штуцеры на предмет коррозии или деформации резьбы. Если резьба повреждена, замените штуцер – попытки прокачки через неисправный элемент приведут к утечкам воздуха и неэффективной работе системы. Для очистки используйте металлическую щетку и ветошь, избегая попадания грязи внутрь тормозной магистрали.
Подключение шланга требует герметичного соединения. Оптимальный диаметр прозрачного шланга – 6–8 мм, длина – не менее 50 см. Один конец надевается на штуцер до упора, второй опускается в емкость с тормозной жидкостью (объем не менее 0,5 л). Убедитесь, что шланг не перегибается и не имеет трещин – даже микроскопические повреждения приведут к подсосу воздуха.
Для фиксации шланга на штуцере используйте хомут или зажим – на ПАЗ с барабанными тормозами штуцеры часто имеют слабую посадку из-за износа. Если хомута нет, временно закрепите шланг изолентой, но не перетягивайте – риск сорвать резьбу штуцера высок. Перед прокачкой проверьте герметичность соединения, нажав на педаль тормоза: появление пузырьков воздуха в емкости указывает на утечку.
На автомобилях ПАЗ-3205 и ПАЗ-4234 порядок прокачки штуцеров строго регламентирован: начинайте с заднего правого колеса, затем заднее левое, переднее правое и переднее левое. На модификациях с АБС последовательность может отличаться – уточняйте по схеме в руководстве по эксплуатации. Прокачка в неправильном порядке приведет к остаточному воздуху в системе и «мягкой» педали.
Если штуцер не поддается откручиванию, не применяйте чрезмерную силу – используйте ударную отвертку или нагрейте его паяльной лампой (температура не выше 150°C). После прогрева дайте детали остыть естественным путем, затем повторите попытку. При срыве резьбы потребуется замена тормозного цилиндра или суппорта – ремонт на месте невозможен.
После завершения прокачки установите защитные колпачки на место, предварительно смазав резьбу штуцеров тонким слоем тормозной жидкости или силиконовой смазкой. Это предотвратит коррозию и облегчит следующее обслуживание. Проверьте уровень жидкости в бачке – он должен находиться между отметками «MIN» и «MAX». Избыток жидкости при нагреве системы может привести к разгерметизации уплотнений.
Открытие штуцеров и удаление воздуха из системы с помощником
Перед началом работы убедитесь, что тормозная жидкость в бачке главного цилиндра находится на уровне «MAX». Используйте только рекомендованную для ПАЗ жидкость DOT-4 или аналог с температурой кипения не ниже 230°C. Подготовьте прозрачный шланг внутренним диаметром 6–8 мм и емкость для слива объемом не менее 0,5 л. Штуцеры прокачки на ПАЗ-3205 расположены на суппортах передних колес (диаметр резьбы М10×1) и на тормозных цилиндрах задних колес (М8×1).
Последовательность прокачки на ПАЗ строго регламентирована: начинайте с колеса, наиболее удаленного от главного тормозного цилиндра. Для автобуса с левосторонним расположением руля это заднее правое колесо, затем заднее левое, переднее правое и переднее левое. Помощник должен находиться в кабине и по команде резко нажимать педаль тормоза до упора, удерживая ее в нижнем положении 2–3 секунды. За это время откройте штуцер на ½–¾ оборота ключом на 8 мм (задний контур) или 10 мм (передний контур).
При открытии штуцера жидкость с пузырьками воздуха начнет вытекать в шланг. Следите за уровнем в бачке – он не должен опускаться ниже отметки «MIN», иначе в систему попадет новый воздух. После закрытия штуцера помощник плавно отпускает педаль. Повторяйте цикл до тех пор, пока из шланга не пойдет чистая жидкость без пузырьков. На одно колесо обычно требуется 8–12 нажатий, но при сильном завоздушивании может понадобиться до 20 циклов.
- Не допускайте попадания тормозной жидкости на лакокрасочное покрытие – она разъедает краску за 10–15 минут.
- Если штуцер не откручивается, нанесите проникающую смазку (например, WD-40) за 30 минут до работы и обстучите его молотком через медную выколотку.
- При прокачке следите за герметичностью соединения шланга со штуцером – даже небольшой подсос воздуха сведет усилия к нулю.
- На задних колесах ПАЗ-3205 штуцеры часто закисают из-за грязи – очистите их металлической щеткой перед началом работ.
После завершения прокачки всех колес проверьте уровень жидкости в бачке и долейте до «MAX». Установите защитные колпачки на штуцеры. Помощник должен 5–6 раз нажать на педаль тормоза с усилием 30–40 кгс – ход педали должен быть упругим, без провалов. Если педаль остается «ватной», повторите прокачку, начиная с заднего правого колеса. Запустите двигатель и проверьте работу тормозов на ходу при скорости 20–30 км/ч – эффективность торможения должна восстановиться до заводских показателей.
Контроль выхода пузырьков воздуха и долив жидкости в бачок
Во время прокачки тормозной системы ПАЗ наблюдайте за прозрачным шлангом, опущенным в емкость с тормозной жидкостью. Пузырьки воздуха должны выходить равномерно, без резких скачков – их размер не должен превышать 2–3 мм. Если поток прерывистый или пузырьки крупные (5 мм и более), это указывает на негерметичность соединений или повреждение шлангов. В таком случае остановите прокачку, проверьте затяжку штуцеров и целостность магистралей, затем повторите процедуру.
Долив жидкости в бачок выполняйте строго по уровню между метками «MIN» и «MAX». Используйте только рекомендованную для ПАЗ жидкость DOT-4 или аналог с температурой кипения не ниже 230°C. При падении уровня ниже «MIN» система захватит воздух, и прокачку придется начинать заново. Доливайте жидкость небольшими порциями (50–100 мл за раз), избегая перелива – избыток приведет к вытеканию через крышку при нагреве.
После каждого цикла прокачки (3–5 нажатий на педаль) проверяйте уровень в бачке. Если жидкость уходит слишком быстро (более 150 мл за цикл), ищите утечку в колесных цилиндрах, шлангах или главном тормозном цилиндре. На ПАЗ-3205 утечки часто возникают в задних барабанных механизмах из-за износа манжет. При обнаружении подтеканий замените неисправные элементы до продолжения прокачки.
Завершив прокачку одного контура, переходите к следующему только после стабилизации уровня жидкости в бачке. На ПАЗ с двухконтурной системой (передний/задний) соблюдайте последовательность: сначала задний правый, затем передний левый, задний левый и передний правый. Это исключит перекрестное попадание воздуха. Если пузырьки продолжают выходить после 10–12 циклов, проверьте герметичность главного цилиндра – возможно, требуется его замена.
После прокачки всех контуров доведите уровень жидкости до метки «MAX», закройте бачок и проверьте педаль тормоза. Она должна быть упругой, без провалов, а ход – не более 120 мм. Если педаль остается мягкой, повторите прокачку, уделяя внимание колесу, где пузырьки выходили дольше всего. Не эксплуатируйте автомобиль до устранения неисправности – это снижает эффективность торможения на 30–40%.
Проверка герметичности соединений после завершения прокачки
После прокачки тормозной системы ПАЗ-3205 или ПАЗ-4234 осмотрите все резьбовые соединения, штуцеры и шланги на предмет утечек. Особое внимание уделите местам подключения трубок к главному тормозному цилиндру, колесным цилиндрам и клапану регулировки давления. Давление в системе после прокачки должно составлять 8–10 МПа (80–100 кгс/см²) – при таких значениях даже микроскопические неплотности проявятся каплями тормозной жидкости.
Используйте сухую ветошь для протирки соединений перед проверкой. Начните с визуального осмотра, затем запустите двигатель и попросите помощника нажать на педаль тормоза с усилием 30–40 кгс. Удерживайте педаль в нажатом положении 15–20 секунд – при наличии утечек жидкость проступит в местах негерметичности. Если обнаружены подтеки, подтяните соединения моментом 12–15 Н·м для штуцеров и 20–25 Н·м для шланговых фитингов.
Проверьте состояние уплотнительных колец на штуцерах прокачки. На ПАЗ часто используются резиновые кольца диаметром 8 мм (для передних суппортов) и 10 мм (для задних цилиндров). При обнаружении трещин, разбухания или деформации замените их на новые – артикул 24-3501045 для передних и 24-3502045 для задних. Не используйте герметики или смазки для восстановления герметичности – это нарушит работу системы.
Обратите внимание на тормозные шланги. На ПАЗ устанавливаются армированные шланги с внутренним диаметром 6 мм и рабочим давлением до 15 МПа. Осмотрите поверхность на предмет вздутий, потертостей или трещин. При нажатой педали шланг не должен расширяться более чем на 1–1,5 мм – превышение этого значения указывает на износ или повреждение армирующего слоя. Замените шланг, если обнаружены дефекты.
После устранения утечек повторно прокачайте систему и проверьте уровень жидкости в бачке. Он должен находиться между метками «MIN» и «MAX» на корпусе. Если уровень упал более чем на 5 мм за 24 часа при неработающем двигателе, ищите скрытые утечки в местах соединений трубок с тройниками или в сальниках колесных цилиндров. Для точной диагностики используйте манометр с пределом измерения до 16 МПа, подключив его к штуцеру прокачки.
Завершите проверку тестовым заездом на скорости 30–40 км/ч с плавным торможением. После остановки осмотрите все соединения еще раз – нагрев системы может выявить утечки, не заметные в статике. Если педаль тормоза стала мягкой или проваливается, повторно прокачайте контур и проверьте герметичность главного цилиндра.
