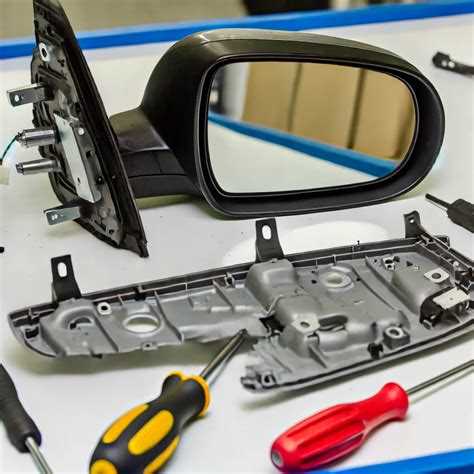

Зеркало заднего вида на Рено Каптур – конструктивно сложный узел, совмещающий механические, электрические и оптические элементы. Его демонтаж требует точности: неправильное обращение с пластиковыми защёлками или электропроводкой может привести к поломке креплений или выходу из строя подогрева. В этой инструкции рассмотрен процесс разборки на примере моделей 2016–2023 годов с электроприводом и обогревом, включая нюансы для версий с автозатемнением.
Перед началом работ отключите аккумулятор: зеркало подключено к бортовой сети через разъём на двери, и случайное замыкание контактов приведёт к срабатыванию предохранителя или повреждению блока управления. Для демонтажа потребуются инструменты: пластиковые монтажные лопатки (2–3 шт.), отвёртка Torx T20, пинцет с тонкими губками и мультиметр для проверки цепей. Избегайте металлических инструментов – они царапают облицовку и могут повредить хрупкие защёлки.
Первый этап – снятие декоративной накладки зеркала. Она фиксируется на трёх скрытых клипсах: две расположены у основания (ближе к двери), одна – в верхней части. Подденьте накладку пластиковой лопаткой, начиная с нижнего угла, и аккуратно отщёлкните её, двигаясь по периметру. Не прилагайте усилий: при перекосе клипсы ломаются, а их замена требует полного демонтажа дверной карты.
После снятия накладки открывается доступ к крепёжным винтам (Torx T20) и разъёму проводки. Отсоедините штекер, нажав на фиксатор пальцем или пинцетом – тянуть за провода запрещено. Далее открутите три винта: два удерживают корпус зеркала на кронштейне, один (нижний) фиксирует регулировочный механизм. При сборке обратите внимание на положение резиновой прокладки между зеркалом и дверью – её смещение вызывает вибрацию на ходу.
Для замены зеркального элемента или моторчика привода потребуется разобрать корпус. Он состоит из двух половин, скреплённых шестью защёлками по периметру. Подденьте их поочерёдно, начиная с нижней части, чтобы избежать деформации пластика. Внутри расположены: электродвигатель с червячной передачей, шлейф подогрева (для моделей с обогревом) и датчик автозатемнения (если предусмотрен). При обратной сборке смажьте шестерни привода силиконовой смазкой – это устранит скрипы и продлит срок службы механизма.
Необходимые инструменты для снятия зеркала заднего вида
Для демонтажа зеркала заднего вида на Рено Каптур потребуется набор инструментов, адаптированный под особенности крепления и конструкцию узла. Основной элемент – пластиковый клин-лопатка шириной 5–7 мм из нейлона или полипропилена. Он предотвращает повреждение облицовки двери и защелок при поддевании декоративной накладки. Избегайте металлических инструментов: они оставляют царапины на пластике и могут деформировать фиксаторы.
Торкс T20 – ключевой инструмент для откручивания винтов крепления зеркала. В Рено Каптур используются именно такие болты, расположенные под заглушками или в скрытых нишах. Если винты закисли, пригодится проникающая смазка WD-40 или аналог: нанесите её за 10–15 минут до работы, чтобы облегчить откручивание.
Для отсоединения электрического разъема подогрева или повторителя поворота понадобится тонкая отвертка с плоским жалом (ширина 2–3 мм). Ею аккуратно поддевают фиксатор разъема, не прилагая чрезмерных усилий. В некоторых случаях удобнее использовать пассатижи с узкими губками, чтобы сжать защелки и высвободить коннектор.
Если зеркало оснащено электроприводом, потребуется мультиметр для проверки целостности проводки после демонтажа. Это исключит ошибки при обратной сборке и поможет диагностировать неисправности. Настройте прибор на режим измерения сопротивления (200 Ом) и прозвоните контакты разъема.
Для защиты лакокрасочного покрытия двери от случайных повреждений используйте малярный скотч шириной 25–30 мм. Наклейте его по периметру зеркала перед началом работ, особенно если инструмент может соскользнуть. Это также предотвратит попадание пыли и грязи в зазоры между дверью и облицовкой.
В случае, если зеркало крепится на клей (например, при замене стекла), приготовьте фен строительный с регулировкой температуры до 150°C. Нагрев размягчит клеевой слой, облегчив отделение деталей. Работайте на расстоянии 10–15 см от поверхности, избегая перегрева пластика.
Для фиксации снятого зеркала во время работ используйте магнитную подставку или резиновый коврик с противоскользящим покрытием. Это предотвратит падение детали и повреждение хрупких элементов, таких как стекло или датчики. Если подставки нет, оберните зеркало мягкой тканью и положите на ровную поверхность.
Дополнительно пригодится набор шестигранных ключей (размер 2–4 мм) – иногда в конструкции встречаются нестандартные крепления. Также подготовьте чистую ветошь и изопропиловый спирт для обезжиривания поверхностей перед установкой нового зеркала или повторной сборкой.
Отключение электропитания перед началом работ
Перед демонтажем зеркала заднего вида на Рено Каптур обязательно отсоедините клемму «минус» аккумуляторной батареи. Это исключит риск короткого замыкания при случайном касании проводки или контактов во время разборки. На автомобилях с 2016 по 2023 год используется аккумулятор емкостью 70 А·ч, расположенный в моторном отсеке слева (по ходу движения). Для доступа к клемме потребуется ключ на 10 мм.
Отключение питания особенно критично для зеркал с электрорегулировкой, подогревом или повторителями поворотов. В Каптур используется система управления зеркалами через блок BCM (Body Control Module), который может зафиксировать ошибку при обрыве цепи под напряжением. После отсоединения клеммы подождите не менее 3 минут – это время необходимо для разряда конденсаторов в цепях питания.
Если автомобиль оснащен системой бесключевого доступа, отключение аккумулятора может сбросить настройки радио или бортового компьютера. Запишите код магнитолы заранее – он указан в сервисной книжке или на наклейке в бардачке. Для Каптур с 1,6-литровым двигателем H4M код вводится через кнопки радиоприемника в последовательности: 1 → 2 → 3 → 4.
При работе с проводкой зеркала обратите внимание на цветовую маркировку: красный провод – постоянное питание (+12 В), черный – масса, желтый – сигнал поворотника, синий – управление мотором регулировки. Случайное замыкание этих проводов на корпус или друг на друга приведет к выходу из строя предохранителя F36 (10 А) в монтажном блоке салона.
После завершения работ подключите клемму аккумулятора в обратной последовательности: сначала «плюс», затем «минус». Проверьте работоспособность всех функций зеркала, включая складывание, подогрев и регулировку. Если на приборной панели появится ошибка «Неисправность системы зеркал», выполните сброс через диагностический сканер ELM327 с программой PyRen или обратитесь в сервис для инициализации блока BCM.
Демонтаж пластиковой накладки зеркала без повреждений
Пластиковая накладка зеркала Рено Каптур крепится на пяти скрытых защелках: две расположены у основания, три – по периметру. Для безопасного демонтажа потребуется пластиковая лопатка с тонким краем (толщиной не более 2 мм) или набор для снятия обшивки. Начинайте с нижней части накладки, аккуратно поддевая защелки движением вверх – здесь фиксаторы наименее устойчивы к нагрузке. Избегайте металлических инструментов: они оставляют царапины на пластике и могут повредить ответные части защелок.
Верхние защелки требуют особого внимания. Они утоплены глубже и имеют более жесткую фиксацию. Вставьте лопатку в зазор между накладкой и корпусом зеркала под углом 30° и плавно надавите, смещая инструмент к центру детали. Если защелка не поддается, проверьте наличие дополнительного крепежа: на некоторых модификациях Каптур (например, 2018–2021 гг.) здесь может быть установлен винт Torx T15, скрытый под декоративной заглушкой.
Боковые защелки часто ломаются при резком усилии. Чтобы их освободить, обхватите накладку рукой и слегка оттяните от корпуса, одновременно поддевая лопаткой. Не тяните накладку на себя – это приведет к деформации пластика. Если защелка сломалась, замените ее на новую (артикул 8200813608 для левого зеркала, 8200813609 для правого) или используйте клей-фиксатор для пластика (например, Loctite 406) при обратной сборке.
После освобождения всех защелок накладка останется висеть на проводах подогрева или электропривода. Отсоедините разъем, нажав на фиксатор большим пальцем – он расположен с внутренней стороны накладки. Если проводка короткая, временно закрепите накладку на двери скотчем, чтобы избежать натяжения контактов. Перед отсоединением разъема сфотографируйте его положение: это упростит сборку.
При обратной установке накладки сначала защелкните верхние фиксаторы, затем боковые и в последнюю очередь – нижние. Убедитесь, что все защелки вошли в пазы без перекосов: даже небольшой зазор приведет к дребезжанию накладки во время движения. Проверьте работу подогрева и электропривода до окончательной фиксации – это сэкономит время на повторный демонтаж.
Отсоединение проводов подогрева и электрорегулировки
Перед началом отсоединения убедитесь, что зеркало снято с креплений и удерживается в руках или зафиксировано на устойчивой поверхности. На обратной стороне корпуса зеркала Рено Каптур расположены два разъема: один для подогрева (обычно с двумя тонкими проводами красного и черного цвета), второй – для электрорегулировки (четырех- или шестиконтактный, в зависимости от комплектации). Аккуратно сожмите фиксаторы на разъемах пальцами или тонкой отверткой, одновременно потянув корпус разъема на себя – усилия должны быть направлены строго вдоль оси, чтобы не повредить контакты.
Для зеркал с функцией автоматического затемнения (опция в некоторых версиях) дополнительно присутствует третий разъем – трехконтактный, с проводами синего, белого и черного цвета. Его отсоединяют аналогично, но требуется особая осторожность: контакты здесь тоньше, а фиксатор часто выполнен из хрупкого пластика. Если разъем не поддается, проверьте наличие скрытых защелок – на моделях после 2020 года они могут располагаться сбоку, а не сверху.
- Используйте пластиковый клин или специальный съемник для разъемов, если фиксаторы не поддаются – металлические инструменты могут оставить заусенцы на контактах.
- Перед отсоединением сфотографируйте расположение разъемов и маркировку проводов – это упростит обратную сборку.
- Если провода припаяны (редко, но встречается на дорестайлинговых версиях), потребуется паяльник мощностью не более 30 Вт и термоусадочная трубка для изоляции после повторного подключения.
- Проверьте состояние контактов после отсоединения: окисление (белый или зеленый налет) удалите спиртом и ластиком, но не наждачной бумагой.
Снятие крепёжных винтов и фиксаторов зеркала
Начните с демонтажа пластиковой заглушки в нижней части корпуса зеркала. Подденьте её плоской отвёрткой с шириной жала не более 5 мм, чтобы не повредить лакокрасочное покрытие. Заглушка скрывает основной крепёжный винт под шестигранник на 5 мм – используйте ключ с удлинённой рукояткой для удобного доступа, так как пространство ограничено. Если винт не поддаётся, нанесите на резьбу проникающую смазку (например, WD-40) и выждите 3–5 минут перед повторной попыткой.
После извлечения центрального винта отсоедините электрический разъём питания (если зеркало с подогревом или электрорегулировкой). Разъём фиксируется пластиковым замком – нажмите на фиксатор пальцем или тонкой отвёрткой, одновременно потянув колодку на себя. Избегайте резких движений, чтобы не сломать контакты. Для зеркал без электропривода этот шаг пропустите, но проверьте наличие дополнительных защёлок по периметру корпуса.
Снимите наружную накладку зеркала, аккуратно отжимая её по краям пластиковой лопаткой. Под накладкой расположены 2–3 скрытых фиксатора – они выполнены из хрупкого пластика, поэтому прилагайте усилие равномерно, без перекосов. Если фиксатор сломался, замените его на новый (артикул для Рено Каптур: 8200815783), так как повторная установка на повреждённые крепления приведёт к люфту зеркала.
Последний этап – извлечение боковых винтов под Torx T20, расположенных в верхней части корпуса. Они часто закисают из-за попадания влаги, поэтому перед откручиванием очистите шлицы от грязи и обработайте их преобразователем ржавчины. Храните все винты и фиксаторы в отдельной ёмкости, чтобы не потерять мелкие детали при обратной сборке.
Извлечение зеркального элемента из корпуса
Перед началом демонтажа зеркального элемента отключите питание автомобиля, сняв клемму с аккумулятора. Это исключит случайное срабатывание электрорегулировок или обогрева, если они предусмотрены в конструкции. На моделях Рено Каптур с 2016 по 2023 год зеркальный элемент фиксируется пластиковыми защёлками по периметру, которые требуют аккуратного поддевания без чрезмерного усилия.
Вставьте тонкую пластиковую лопатку или медиатор между корпусом и зеркальным элементом в нижней части сборки. Начинайте с угла, где расположена кнопка регулировки (если есть), так как там зазор шире на 1–1,5 мм. Плавно отжимайте защёлки, двигаясь по часовой стрелке, чтобы избежать перекоса. Первыми освобождаются боковые фиксаторы, затем верхний и нижний.
При извлечении обратите внимание на шлейф проводки, соединяющий зеркало с блоком управления. На Каптур он крепится к обратной стороне элемента через разъём типа Molex Micro-Fit 3.0. Отсоедините его, нажав на фиксатор большим пальцем и потянув за корпус разъёма, а не за провода. Усилие отсоединения – не более 3 Н·м, иначе возможен обрыв контактов.
Если зеркало оснащено обогревом, после отключения разъёма проверьте состояние нагревательного элемента. На стекле должна быть видна тонкая сетка из проводников шириной 0,2–0,3 мм. При наличии повреждений (трещины, отслоения) элемент подлежит замене, так как ремонт неэффективен. Для проверки используйте мультиметр в режиме прозвонки: сопротивление между контактами должно составлять 8–12 Ом.
На моделях с автозатемнением (опция для комплектаций Life и Drive) зеркальный элемент дополнительно удерживается металлическим кронштейном с двумя винтами Torx T10. Открутите их против часовой стрелки, удерживая зеркало второй рукой, чтобы избежать падения. Кронштейн снимается вместе с элементом, поэтому не пытайтесь разъединить их до полного извлечения из корпуса.
После освобождения всех креплений извлеките зеркальный элемент под углом 45° к корпусу, чтобы не повредить уплотнительную прокладку. Она выполнена из вспененного полиуретана толщиной 2 мм и приклеена к внутренней стороне корпуса. Если прокладка отклеилась, зафиксируйте её на место с помощью клея-герметика Loctite 5910 или аналога, нанося состав точечно с шагом 10 мм.
Храните извлечённый элемент в вертикальном положении, избегая контакта с абразивными поверхностями. Для временной защиты используйте мягкую ткань без ворса или антистатический пакет. При обратной установке соблюдайте последовательность: сначала подключите разъём, затем защёлкните фиксаторы, начиная с верхнего, и только после этого затяните винты кронштейна (если есть) с моментом 1,2–1,5 Н·м.

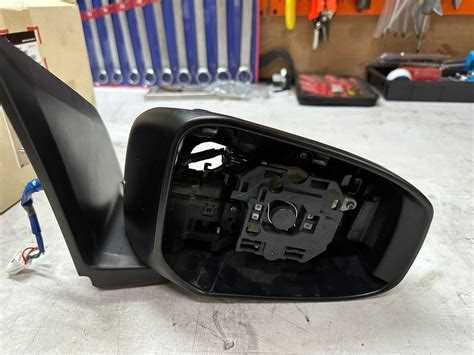

Проверка состояния уплотнителей и механизмов
После демонтажа зеркала осмотрите резиновые уплотнители по периметру корпуса и в местах крепления к двери. На Рено Каптур чаще всего изнашиваются уплотнители в нижней части зеркала – проверьте их на наличие трещин, разрывов или деформации. Особое внимание уделите участкам, контактирующим с металлическим каркасом двери: здесь резина теряет эластичность из-за постоянных вибраций и перепадов температур. Если уплотнитель затвердел или покрылся микротрещинами, замените его – даже незначительные повреждения приводят к попаданию влаги и пыли внутрь механизма, что ускоряет коррозию регулировочных шестерен.
Проверьте работу электропривода регулировки зеркала. Подключите зеркало к бортовой сети (без установки на автомобиль) и протестируйте все положения: вверх-вниз, влево-вправо. Прислушайтесь к звуку моторчика – равномерное гудение без скрежета или рывков указывает на исправность. Если зеркало движется с задержкой или заедает, разберите привод: очистите шестерни от старой смазки и нанесите новую (используйте силиконовую смазку для пластиковых механизмов, например, Permatex 80345). Изношенные шестерни с обломанными зубьями подлежат замене – на Каптур подходят детали от Renault Duster 2018+ с артикулом 8200819838.
Оцените состояние шарнирного соединения зеркала с кронштейном. Надавите на стекло в разных направлениях – люфт более 1–1,5 мм свидетельствует об износе пластиковых втулок. Для их замены потребуется снять стекло: нагрейте клеевой слой феном до 60–70°C, аккуратно подденьте стекло пластиковой лопаткой и установите новые втулки (оригинальный номер 7701474234). После сборки отрегулируйте натяжение пружинного механизма – чрезмерное усилие приведет к быстрому износу, а слабое – к самопроизвольному смещению зеркала на неровностях.
Сборка зеркала в обратной последовательности
Установите зеркальный элемент в корпус, совместив выступы на стекле с пазами в пластиковой рамке. Прижмите его с равномерным усилием, избегая перекосов – избыточное давление может повредить хрупкие контакты подогрева. Если зеркало оснащено электроприводом, подключите разъемы до фиксации стекла: черный провод – масса, желтый – сигнал поворота, красный – питание подогрева.
- Закрепите зеркальный элемент тремя винтами Torx T10, затягивая их по диагонали с моментом 1,2–1,5 Н·м.
- Установите декоративную накладку, защелкнув ее по периметру – проверьте отсутствие зазоров у основания.
- Подключите основной разъем зеркала к жгуту проводки автомобиля, убедившись в надежности фиксации защелки.
После сборки протестируйте все функции: подогрев (должен активироваться через 30 секунд после запуска двигателя), электропривод (проверьте плавность хода в обоих направлениях) и указатель поворота (мигание без задержек). Если зеркало не реагирует на команды, отсоедините разъем и проверьте целостность проводов мультиметром – обрыв чаще всего возникает в месте изгиба у основания крепления.
