Какой должен быть массовый расход воздуха

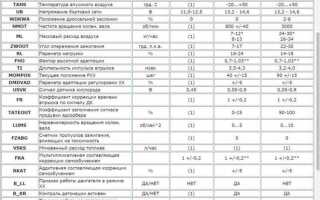

Массовый расход воздуха (MFR) – ключевой параметр, определяющий эффективность работы двигателей внутреннего сгорания и систем вентиляции. Для бензиновых двигателей с объемом 1,6–2,0 л оптимальные значения MFR составляют 8–12 г/с на холостом ходу и 40–60 г/с при максимальной нагрузке. Дизельные агрегаты аналогичного объема требуют 10–15 г/с на холостых оборотах и 50–80 г/с под нагрузкой. Отклонение от этих значений на ±15% указывает на потенциальные неисправности: загрязнение датчика MAF, утечки во впускном тракте или износ турбокомпрессора.

В системах кондиционирования и вентиляции нормы MFR зависят от производительности оборудования. Для бытовых сплит-систем мощностью 2,5–3,5 кВт расход воздуха должен составлять 400–600 м³/ч, а в промышленных установках – 2000–5000 м³/ч. Превышение нормы на 20% приводит к перегрузке компрессора, снижению КПД и увеличению энергопотребления. При проектировании систем рекомендуется использовать коэффициент запаса 1,1–1,2 для компенсации потерь на фильтрах и воздуховодах.

Для двигателей с турбонаддувом критически важно соблюдать динамические характеристики MFR. Например, при резком нажатии на педаль газа расход воздуха должен возрастать с 20 до 80 г/с за 0,3–0,5 с. Задержка более 0,8 с свидетельствует о неисправности турбины или засорении интеркулера. В системах с непосредственным впрыском топлива отклонение MFR от нормы на 10% снижает мощность на 5–7% и увеличивает расход топлива на 3–4%.

Контроль MFR в реальном времени осуществляется с помощью датчиков массового расхода воздуха (MAF). Для бензиновых двигателей погрешность измерений не должна превышать ±2%, для дизельных – ±3%. При калибровке датчиков используют эталонные расходомеры с точностью 0,5%. В системах вентиляции применяют анемометры с диапазоном измерений 0,1–30 м/с и погрешностью ±1,5%. Регулярная проверка и очистка датчиков MAF каждые 15 000–20 000 км продлевает срок их службы и поддерживает стабильные показатели расхода воздуха.

Как измерить массовый расход воздуха в двигателе внутреннего сгорания

Массовый расход воздуха (MAF) измеряют с помощью датчиков двух типов: термоанемометрических и пленочных. Термоанемометрические датчики содержат нагревательный элемент и два терморезистора – один измеряет температуру входящего воздуха, второй фиксирует охлаждение потоком. Разница температур преобразуется в сигнал напряжения (0,5–4,5 В для большинства систем), который ЭБУ интерпретирует как расход в кг/ч. Пленочные датчики работают по аналогичному принципу, но используют микроэлектронную пластину с нагревателем и термодатчиками, обеспечивая точность ±2% в диапазоне 10–1000 кг/ч.

Для диагностики применяют сканеры с поддержкой протокола OBD-II (например, Launch X431 или Autel MaxiSys), считывающие параметр PID 0x10 (MAF) в реальном времени. При проверке датчика мультиметром измеряют напряжение на сигнальном проводе при разных оборотах: на холостом ходу – 0,8–1,2 В, при 3000 об/мин – 2,0–3,5 В. Падение напряжения ниже 0,5 В или его отсутствие указывает на загрязнение чувствительного элемента или обрыв цепи. Очистку проводят специализированными спреями (CRC MAF Cleaner), избегая механического воздействия – даже микроцарапины искажают показания.

Косвенный метод измерения основан на расчете расхода по давлению во впускном коллекторе (MAP) и температуре воздуха (IAT). Формула: MAF = (MAP × VE × RPM × ED) / (IAT × R), где VE – объемный КПД (0,8–0,95 для атмосферных двигателей), ED – эффективный рабочий объем цилиндра в литрах, R – газовая постоянная (287 Дж/кг·К). Метод дает погрешность до 15%, но пригоден для экспресс-оценки при отсутствии штатного датчика.

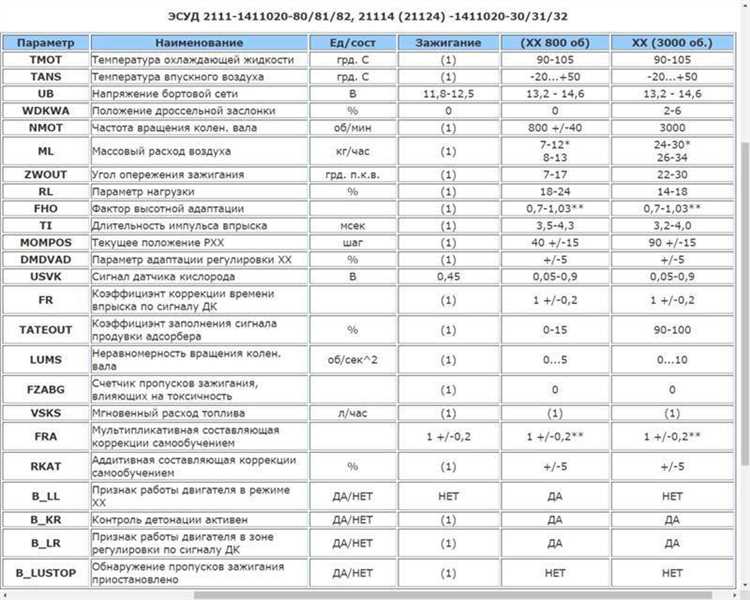

Типовые значения расхода воздуха для бензиновых и дизельных двигателей

Массовый расход воздуха (MAF) для бензиновых двигателей зависит от объема, степени сжатия и режима работы. Для атмосферных агрегатов объемом 1,6–2,0 л типичные значения на холостом ходу составляют 3–8 г/с, при средних нагрузках (3000 об/мин) – 20–40 г/с, а на максимальных оборотах (6000 об/мин) достигают 80–120 г/с. Турбированные двигатели того же объема потребляют на 30–50% больше: 5–12 г/с на холостом ходу, 30–60 г/с при частичной нагрузке и до 150–200 г/с на пиковых режимах. Превышение этих значений на 15–20% указывает на неисправности: подсос воздуха, загрязнение датчика MAF или некорректную работу турбонагнетателя.

Дизельные двигатели отличаются более высоким расходом воздуха из-за особенностей рабочего процесса. Атмосферные дизели объемом 2,0–3,0 л на холостом ходу потребляют 5–10 г/с, при 2000 об/мин – 30–50 г/с, а на максимальных оборотах (4000 об/мин) – 90–130 г/с. Турбированные версии демонстрируют значения 8–15 г/с на холостом ходу, 40–70 г/с при средних нагрузках и до 180–250 г/с на пике. Критическим считается отклонение более 25% от нормы: это может свидетельствовать о засорении воздушного фильтра, неисправности турбины или утечках в интеркулере.

Для точной диагностики важно учитывать поправочные коэффициенты. Например, при температуре воздуха +40°C расход снижается на 8–12% из-за уменьшения плотности, а при −20°C – увеличивается на 10–15%. Влажность воздуха также влияет: при 90% влажности массовый расход уменьшается на 2–4% по сравнению с сухим воздухом. Производители часто приводят эталонные значения для стандартных условий (20°C, 1013 гПа), поэтому при анализе данных с диагностического сканера необходимо корректировать показания.

Бензиновые двигатели с непосредственным впрыском (GDI/TFSI) имеют расход на 5–10% выше, чем агрегаты с распределенным впрыском, из-за более высокой степени сжатия и оптимизации смесеобразования.
Дизели с системой Common Rail потребляют на 10–15% больше воздуха, чем аналоги с механическим ТНВД, за счет более высокого давления наддува и точного управления впрыском.
Для двигателей с изменяемыми фазами газораспределения (VVT/VANOS) характерны колебания расхода в пределах 5–7% в зависимости от режима работы.

При выборе датчика MAF для замены необходимо ориентироваться на заводские спецификации. Например, для бензинового двигателя 1,8 TSI (EA888) подходит датчик с диапазоном измерения 0–250 г/с, а для дизеля 2,0 TDI (EA288) – 0–400 г/с. Использование датчика с меньшим диапазоном приведет к ограничению мощности, а с большим – к снижению точности измерений на малых нагрузках. Универсальные датчики, не адаптированные под конкретный двигатель, часто дают погрешность до 15%.

Контроль расхода воздуха в реальном времени позволяет выявлять неисправности на ранней стадии. Резкие скачки показаний (более 10% за 0,5 с) указывают на нестабильную работу турбины или заслонок впускного коллектора. Постоянное занижение значений на 20–30% при исправном датчике MAF свидетельствует о засорении впускного тракта или неисправности клапана EGR. Для дизелей критичным является превышение расхода на 40% и более – это признак прогара поршня или разрушения уплотнений турбины.

Влияние температуры и давления на показания датчика массового расхода воздуха

Датчик массового расхода воздуха (ДМРВ) измеряет количество воздуха, поступающего в двигатель, но его показания зависят от плотности воздушного потока, напрямую связанной с температурой и давлением. При повышении температуры воздуха на каждые 10°C его плотность снижается примерно на 3–4%, что приводит к занижению показаний ДМРВ на аналогичную величину. Для компенсации этого эффекта в современных системах управления двигателем используются корректирующие алгоритмы, учитывающие данные с датчиков температуры впускного воздуха (IAT) и абсолютного давления (MAP). Без таких поправок ошибка в расчете топливоподачи может достигать 10–15%, что вызывает переобогащение или обеднение смеси, рост расхода топлива и снижение мощности.

Атмосферное давление также критически влияет на работу ДМРВ: при подъеме на каждые 1000 метров над уровнем моря давление падает примерно на 11,3 кПа, а плотность воздуха – на 10–12%. В горных условиях или при резких изменениях погоды датчик без корректировки будет показывать завышенные значения массового расхода, так как фактическое количество кислорода в воздухе уменьшается. Для точной работы системы впрыска требуется динамическая компенсация: например, в ЭБУ автомобилей, эксплуатируемых в высокогорье, закладываются карты коррекции, где при давлении ниже 90 кПа коэффициент топливоподачи увеличивается на 5–8%. Игнорирование этих поправок приводит к детонации, повышенному износу ЦПГ и увеличению выбросов NOx на 20–30%.

Температурный дрейф показаний ДМРВ особенно заметен в пленочных датчиках (например, Bosch HFM5–7), где нагревательный элемент реагирует на изменение теплоемкости воздуха. При температуре впускного воздуха ниже 0°C погрешность измерений может достигать 5–7% из-за конденсации влаги на чувствительном элементе, а при нагреве свыше 60°C – до 4% из-за снижения теплоотдачи. Производители рекомендуют калибровать ДМРВ при температуре 20–25°C и давлении 101,3 кПа, а при эксплуатации в экстремальных условиях – использовать датчики с термокомпенсацией или дублирующие системы измерения (например, MAP-сенсоры в комбинации с ДМРВ).

Для диагностики влияния температуры и давления на ДМРВ применяют сканирование параметров в реальном времени с помощью диагностических сканеров (например, Launch X431 или Autel MaxiSys). Критические отклонения выявляются по разнице между расчетным и фактическим массовым расходом воздуха: при стабильных оборотах двигателя (2000–3000 об/мин) допустимое расхождение не должно превышать 3–5%. Если погрешность выше, требуется проверка целостности проводки датчиков IAT/MAP, чистка чувствительного элемента ДМРВ спиртосодержащими составами или замена датчика на модель с улучшенной термостабильностью (например, Bosch HFM8 с рабочим диапазоном от –40°C до +120°C).

Методы калибровки датчиков MAF для точных измерений

Калибровка датчиков массового расхода воздуха (MAF) требует системного подхода, так как погрешность даже в 2–3% приводит к некорректной топливоподаче и увеличению расхода на 5–8%. Основные методы делятся на лабораторные и полевые, каждый из которых имеет свои ограничения и преимущества.

В лабораторных условиях применяют эталонные расходомеры с погрешностью не более 0,5%, например, критические сопла или лазерные доплеровские анемометры. Процедура включает:

Установку датчика MAF в аэродинамическую трубу с контролируемым потоком воздуха (скорость от 5 до 150 м/с).
Сравнение показаний MAF с эталоном при фиксированных режимах (20, 50, 80% от максимального расхода).
Корректировку калибровочной кривой в ЭБУ по методу наименьших квадратов.

Для датчиков с аналоговым выходом (0–5 В) критически важно учитывать температурный дрейф: при изменении температуры воздуха на 10°C погрешность может достигать 1,5%. Компенсация выполняется с помощью встроенного термистора или внешнего датчика температуры.

Полевые методы калибровки основаны на сравнении показаний MAF с данными широкополосного лямбда-зонда (WBO2) в реальных условиях эксплуатации. Алгоритм включает:

Прогрев двигателя до рабочей температуры (85–95°C).
Установку стабильного режима работы (например, 2500 об/мин, нагрузка 50%).
Регистрацию сигналов MAF и WBO2 с частотой не менее 10 Гц.
Расчет корректирующего коэффициента по формуле: K = (AFR_идеал / AFR_факт) * K_текущий, где AFR_идеал – стехиометрическое соотношение (14,7:1 для бензина), AFR_факт – фактическое значение по WBO2.

Метод эффективен для двигателей с турбонаддувом, где динамические изменения расхода воздуха достигают 30% за 0,1 с. Однако требует учета задержки сигнала WBO2 (0,2–0,5 с) и нелинейности датчика при низких нагрузках.

Для датчиков MAF с частотным выходом (например, Bosch HFM5) калибровка выполняется путем сопоставления частоты сигнала с эталонным расходом. Типичные диапазоны:

0–100 Гц: 0–10 кг/ч (холостой ход).
100–1000 Гц: 10–100 кг/ч (средние нагрузки).
1000–1500 Гц: 100–250 кг/ч (максимальные нагрузки).

Погрешность в высокочастотной области (выше 1200 Гц) может достигать 4% из-за влияния пульсаций потока. Для компенсации используют цифровые фильтры с частотой среза 50 Гц или алгоритмы адаптивной коррекции в ЭБУ.

Самостоятельная калибровка с помощью диагностических сканеров (например, Tactrix OpenPort, Launch X431) возможна, но ограничена точностью встроенных алгоритмов. Процесс включает:

Сброс текущих калибровочных данных в ЭБУ.
Проведение серии заездов с фиксированными режимами (холостой ход, частичная нагрузка, полная нагрузка).
Автоматическую корректировку карты MAF на основе обратной связи от датчиков кислорода.

Метод дает погрешность 3–5%, что приемлемо для тюнинга, но недостаточно для серийного производства. Для повышения точности рекомендуется использовать специализированное ПО (например, HP Tuners, Cobb Tuning) с возможностью ручной правки калибровочных точек.

Калибровка датчиков MAF в составе систем с изменяемой геометрией впуска (например, BMW Valvetronic, Toyota VVT-i) требует учета дополнительных факторов. Изменение длины впускного тракта на 10% приводит к смещению пика крутящего момента на 200–300 об/мин, что влияет на расход воздуха. В таких случаях применяют:

Многомерные калибровочные таблицы (расход воздуха vs. положение заслонки vs. частота вращения).
Динамическую коррекцию на основе сигналов датчика положения дросселя (TPS) и датчика абсолютного давления (MAP).
Адаптивные алгоритмы, обучающиеся в процессе эксплуатации.

Погрешность измерений в таких системах не должна превышать 1,5%, иначе возникают проблемы с детонацией или переобогащением смеси.

Для датчиков MAF с пленочными элементами (например, Siemens VDO) критически важна очистка чувствительного элемента от загрязнений. Накопление масляных паров или пыли снижает чувствительность на 0,3–0,5% на каждые 1000 км пробега. Процедура калибровки включает:

Демонтаж датчика и промывку изопропиловым спиртом (концентрация не менее 95%).
Проверку сопротивления нагревательного элемента (должно соответствовать спецификации производителя, например, 10±0,5 Ом для Bosch HFM6).
Повторную калибровку в аэродинамической трубе или с помощью эталонного расходомера.

Игнорирование загрязнений приводит к систематической погрешности до 8%, что эквивалентно потере мощности на 4–6%.

В современных системах с прямым впрыском топлива (GDI) калибровка MAF усложняется из-за обратного потока воздуха во впускной коллектор. Для компенсации используют:

Датчики обратного потока (например, интегрированные в корпус MAF).
Алгоритмы коррекции на основе фаз газораспределения (сигналы датчиков распредвала).
Моделирование потока в CFD-пакетах (ANSYS Fluent, OpenFOAM) для определения поправочных коэффициентов.

Типичная погрешность в таких системах составляет 2–4%, что требует регулярной перекалибровки при изменении параметров двигателя (например, после замены форсунок или турбокомпрессора).

Расчет массового расхода воздуха по параметрам двигателя и режиму работы

Массовый расход воздуха (G_в) определяется по формуле: G_в = (V_h · n · η_v · ρ_в) / (120 · τ), где V_h – рабочий объем цилиндра (л), n – частота вращения коленвала (об/мин), η_v – коэффициент наполнения, ρ_в – плотность воздуха (кг/м³), τ – тактность двигателя. Для четырехтактных двигателей τ = 2, для двухтактных τ = 1. Плотность воздуха зависит от температуры и давления: ρ_в = (P · 10⁵) / (R · T), где P – давление (бар), R – газовая постоянная воздуха (287 Дж/(кг·К)), T – температура (К).

Коэффициент наполнения η_v варьируется от 0,75 до 0,95 для атмосферных двигателей и достигает 1,1–1,3 у турбированных агрегатов. На режиме холостого хода η_v снижается до 0,3–0,5 из-за дросселирования. При расчетах для бензиновых двигателей на номинальной мощности принимают η_v = 0,85–0,9, для дизелей – 0,8–0,88. Увеличение частоты вращения свыше 4000 об/мин приводит к падению η_v на 10–15% из-за роста гидравлических потерь.

Для двигателя объемом 2,0 л при n = 3000 об/мин, η_v = 0,85, ρ_в = 1,2 кг/м³ (T = 293 К, P = 1 бар) расход составит: G_в = (2 · 3000 · 0,85 · 1,2) / (120 · 2) = 25,5 кг/ч. На режиме максимального крутящего момента (n = 2000 об/мин, η_v = 0,9) расход снизится до 18 кг/ч. Для дизеля с турбонаддувом (η_v = 1,2) при тех же параметрах G_в возрастет до 36 кг/ч.

Температура воздуха на впуске критически влияет на расход. При повышении T с 20°C до 50°C плотность воздуха падает на 10%, что снижает G_в пропорционально. В системах с интеркулером температура на впуске поддерживается на уровне 40–60°C, что увеличивает массовый расход на 5–8% по сравнению с атмосферным впуском. Для двигателей с наддувом давление на впуске P может достигать 1,5–2,5 бар, что компенсирует снижение плотности из-за нагрева.

На режимах частичных нагрузок расход воздуха регулируется дроссельной заслонкой. При открытии заслонки на 30% коэффициент наполнения снижается до 0,4–0,6, а расход – до 40–60% от номинального. Для точного расчета используют данные расходомера или датчика абсолютного давления (MAP). Пример: при P_впуска = 0,5 бар и T = 323 К плотность воздуха составит 0,54 кг/м³, что приведет к снижению G_в в 2,2 раза по сравнению с атмосферным впуском.

В двигателях с непосредственным впрыском топлива массовый расход воздуха корректируется с учетом коэффициента избытка воздуха (λ). Для стехиометрической смеси (λ = 1) расход воздуха на 1 кг топлива составляет 14,7 кг. При λ = 1,2 (бедная смесь) расход увеличивается до 17,6 кг/кг топлива. В дизелях λ варьируется от 1,3 до 6,0, что требует адаптации расчетов под конкретный режим работы.

Для динамических режимов (разгон, торможение двигателем) расчет G_в усложняется из-за переходных процессов. При резком открытии дросселя коэффициент наполнения возрастает на 5–10% за счет инерционного наддува, но стабилизируется через 0,3–0,5 с. В системах с изменяемыми фазами газораспределения η_v может увеличиваться на 8–12% на высоких оборотах, что требует учета в расчетных моделях.

Погрешность расчета массового расхода воздуха зависит от точности исходных данных. При использовании штатных датчиков (MAP, температуры) ошибка составляет ±3–5%. Для прецизионных измерений применяют термоанемометрические расходомеры с погрешностью ±1%. В инженерных расчетах рекомендуется закладывать запас по расходу воздуха в 5–7% для компенсации неучтенных факторов (влажность, загрязнение фильтра, износ двигателя).
