Перевод мощности в 0,4 кВт в напряжение (вольты) невозможен без дополнительных данных, так как эти величины связаны через силу тока и сопротивление. Мощность (P) в ваттах определяется по формуле P = U × I, где U – напряжение в вольтах, а I – ток в амперах. Для расчета напряжения необходимо знать либо ток, либо сопротивление цепи.
Если известен ток (например, 2 А), напряжение вычисляется по формуле U = P / I. Подставляем значения: U = 400 Вт / 2 А = 200 В. В случае переменного тока учитывается коэффициент мощности (cos φ), и формула принимает вид U = P / (I × cos φ). Для cos φ = 0,8 при токе 2 А: U = 400 / (2 × 0,8) = 250 В.
При известном сопротивлении (R) используется формула U = √(P × R). Например, для R = 50 Ом: U = √(400 × 50) = √20000 ≈ 141,4 В. Для сетей с разным напряжением (220 В или 380 В) расчеты корректируются с учетом фазности и схемы подключения (звезда/треугольник).
Важно помнить: 0,4 кВт – это активная мощность, а напряжение зависит от параметров цепи. Без данных о токе, сопротивлении или коэффициенте мощности точный перевод невозможен. Используйте мультиметр для измерения тока или сопротивления, если расчеты проводятся для реальных устройств.
Как перевести 0,4 кВт в вольты: расчет и формулы
Перевод мощности 0,4 кВт в напряжение (вольты) невозможен без дополнительных данных, так как вольты – единица измерения напряжения, а киловатты – мощности. Для расчета требуется знать силу тока (амперы) или сопротивление (омы) цепи. Основная формула связывает мощность (P), напряжение (U) и ток (I): P = U × I. Если известен ток, напряжение вычисляется как U = P / I. Например, при токе 2 А: U = 400 Вт / 2 А = 200 В. Для переменного тока учитывайте коэффициент мощности (cos φ), корректируя формулу: P = U × I × cos φ.
Если известно сопротивление (R), используйте формулу P = U² / R, откуда U = √(P × R). При сопротивлении 50 Ом: U = √(400 Вт × 50 Ом) ≈ 141,4 В. Для трехфазных систем применяйте формулу P = √3 × U × I × cos φ, где U – линейное напряжение. Убедитесь, что все величины приведены к единой системе единиц (ватты, амперы, омы) перед расчетом. При отсутствии данных о токе или сопротивлении перевод 0,4 кВт в вольты невозможен.
Какие данные нужны для перевода мощности в напряжение
Перевод мощности (кВт) в напряжение (В) невозможен без дополнительных параметров, так как эти величины связаны через другие электрические характеристики. Основная формула, используемая для расчетов, – закон Ома для мощности: P = U × I × cosφ, где P – активная мощность, U – напряжение, I – ток, cosφ – коэффициент мощности. Чтобы выразить напряжение, потребуется знать хотя бы две из трех оставшихся величин.
Первый обязательный параметр – сила тока (I). Без этого значения невозможно определить напряжение, так как мощность распределяется между током и напряжением. Например, при мощности 0,4 кВт (400 Вт) и токе 2 А напряжение составит 200 В (если cosφ = 1). Если ток неизвестен, его можно измерить мультиметром или взять из технической документации оборудования.
Второй ключевой параметр – коэффициент мощности (cosφ). Он отражает эффективность использования электроэнергии и варьируется от 0 до 1. Для резистивных нагрузок (нагреватели, лампы накаливания) cosφ ≈ 1, для индуктивных (двигатели, трансформаторы) – 0,7–0,9. Игнорирование этого коэффициента приведет к ошибке в расчетах до 30%. Если cosφ неизвестен, используйте среднее значение 0,8 для предварительной оценки.
Третий параметр – тип нагрузки. В однофазных сетях расчет ведется по формуле U = P / (I × cosφ). В трехфазных системах формула усложняется: U = P / (√3 × I × cosφ), где √3 ≈ 1,73. Ошибка в выборе формулы приведет к неверным результатам. Например, для 0,4 кВт в трехфазной сети при токе 1 А и cosφ = 0,8 напряжение составит 289 В, а не 500 В, как в однофазном случае.
Дополнительные данные могут потребоваться для точных расчетов:
- Сопротивление нагрузки (R) – если известен ток, напряжение можно найти по формуле U = I × R. Полезно для анализа цепей постоянного тока или резистивных нагрузок.
- Реактивная мощность (Q) – если известна полная мощность (S), напряжение вычисляется через U = S / I, где S = √(P² + Q²).
- Падение напряжения в линии – учитывается при длинных кабелях, где сопротивление проводов снижает напряжение на нагрузке.
Для практических задач часто достаточно знать ток и cosφ. Например, в бытовых условиях при мощности 0,4 кВт и токе 1,8 А (стандартный автомат на 2 А) напряжение составит 222 В (cosφ = 1). Если cosφ = 0,8, результат изменится до 278 В. Эти расчеты критичны для выбора сечения проводов и защиты оборудования.
Измерения лучше проводить под нагрузкой. Холостой ход или частичная загрузка дадут искаженные значения. Например, двигатель мощностью 0,4 кВт при 50% нагрузке может потреблять ток, не пропорциональный номиналу. Используйте клещи-токоизмерители для точного определения тока в реальных условиях.
При отсутствии данных о cosφ или токе можно воспользоваться справочными значениями для типовых устройств:
- Электродвигатели – cosφ = 0,7–0,9, ток указан на шильдике.
- Нагревательные элементы – cosφ ≈ 1, ток рассчитывается по мощности и напряжению сети.
- Светодиодные лампы – cosφ ≈ 0,9, ток мал и часто не указывается (ориентируйтесь на мощность).
В крайнем случае используйте онлайн-калькуляторы, но проверяйте введенные данные на соответствие реальным условиям.
Как правильно перевести киловатты в ватты перед расчетом
Перевод киловатт (кВт) в ватты (Вт) – базовая операция, необходимая для корректных расчетов в электротехнике. Один киловатт равен 1000 ваттам, поэтому формула преобразования предельно проста: умножьте значение в кВт на 1000. Например, 0,4 кВт × 1000 = 400 Вт. Этот шаг обязателен, если дальнейшие вычисления требуют единиц СИ, где ватт – основная единица мощности.
Ошибка в переводе может привести к неверным результатам при расчете тока, напряжения или сопротивления. Например, при определении силы тока по формуле I = P/U, где P – мощность в ваттах, а U – напряжение в вольтах, использование киловатт без перевода даст ток в 1000 раз меньше реального. Для сети 220 В расчет 0,4 кВт даст 0,0018 А вместо правильных 1,82 А.
В промышленных системах, где мощность измеряется в мегаваттах (МВт), перевод выполняется последовательно: сначала в киловатты (1 МВт = 1000 кВт), затем в ватты. Это исключает путаницу при работе с большими значениями. Например, 2,5 МВт = 2500 кВт = 2 500 000 Вт.
При работе с малыми мощностями, например, в электронике, удобнее оперировать милливаттами (мВт). Здесь перевод выполняется через ватты: 1 Вт = 1000 мВт. Если исходное значение дано в киловаттах, сначала переведите его в ватты, затем в милливатты. Так, 0,003 кВт = 3 Вт = 3000 мВт.
Для автоматизации расчетов используйте калькуляторы или программные инструменты, но всегда проверяйте входные данные. Многие онлайн-конвертеры допускают ошибки при вводе дробных значений, особенно если разделителем служит точка вместо запятой. Вручную переводите значения перед вводом, чтобы избежать неточностей.
В документации к оборудованию мощность часто указывается в киловаттах, но для расчета сечения проводов или выбора автоматических выключателей требуются ватты. Например, для кабеля с допустимой нагрузкой 5 кВт (5000 Вт) при напряжении 380 В ток составит I = 5000 / (√3 × 380) ≈ 7,6 А. Без перевода в ватты результат будет ошибочным.
Запомните: перевод кВт в Вт – это не формальность, а необходимый этап для точных расчетов. Пренебрежение им ведет к ошибкам в проектировании электрических сетей, подборе оборудования и оценке энергопотребления. Всегда приводите единицы измерения к единому стандарту перед началом вычислений.
Формула для вычисления напряжения по мощности и силе тока
Напряжение (U) в электрической цепи определяется по закону Ома для участка цепи через мощность (P) и силу тока (I) по формуле: U = P / I. Для корректного расчёта необходимо учитывать единицы измерения: мощность в ваттах (Вт), ток в амперах (А), результат получится в вольтах (В). Например, если мощность нагрузки составляет 400 Вт (0,4 кВт), а сила тока – 2 А, напряжение составит 200 В. Формула применима для постоянного тока и активной нагрузки в цепях переменного тока (без реактивной составляющей).
При работе с трёхфазными системами или индуктивными/ёмкостными нагрузками вводится поправочный коэффициент мощности (cos φ). В этом случае формула принимает вид: U = P / (I × √3 × cos φ) для линейного напряжения. Для однофазных цепей с реактивной нагрузкой используют U = P / (I × cos φ). Коэффициент cos φ указывается в технической документации оборудования или измеряется фазометром. Игнорирование этого параметра приводит к завышению расчётного напряжения на 10–30% в зависимости от типа нагрузки.
Как определить силу тока при известной мощности и напряжении
Сила тока (I) в электрической цепи рассчитывается по формуле закона Ома для мощности: I = P / U, где P – мощность в ваттах (Вт), U – напряжение в вольтах (В). Эта зависимость применима для постоянного тока и активной нагрузки в цепях переменного тока. Например, при мощности 400 Вт и напряжении 220 В сила тока составит 1,82 А (400 / 220).
Для трёхфазных систем формула модифицируется: I = P / (√3 × U × cosφ). Здесь √3 ≈ 1,73 – коэффициент, учитывающий фазовый сдвиг, а cosφ – коэффициент мощности (обычно 0,8–1,0). При мощности 4 кВт (4000 Вт), напряжении 380 В и cosφ = 0,9 ток равен 6,76 А (4000 / (1,73 × 380 × 0,9)).
Коэффициент мощности (cosφ) критичен для индуктивных нагрузок (двигатели, трансформаторы). При его игнорировании расчёт даст заниженное значение тока. Например, для двигателя мощностью 5 кВт с cosφ = 0,75 при 380 В реальный ток составит 10,1 А, а не 7,6 А (без учёта cosφ).
В сетях с нестабильным напряжением используйте фактическое значение U, измеренное мультиметром. При падении напряжения до 200 В для нагрузки 400 Вт ток возрастёт до 2 А (400 / 200), что может привести к перегреву проводки. Всегда проверяйте соответствие сечения кабеля расчётному току.
Для бытовых приборов с пусковыми токами (холодильники, насосы) применяйте коэффициент запаса 1,5–2,5. Например, компрессор мощностью 1,2 кВт при 220 В потребляет 5,45 А (1200 / 220), но пусковой ток достигает 13,6 А. Автоматический выключатель выбирайте с учётом этого значения.
При расчётах для низковольтных систем (12 В, 24 В) учитывайте потери в проводах. Для нагрузки 100 Вт при 12 В теоретический ток – 8,33 А, но при длине кабеля 5 м и сечении 1,5 мм² падение напряжения составит ~0,5 В, увеличивая ток до 8,7 А. Используйте калькуляторы потерь или формулу: ΔU = (2 × I × L × ρ) / S, где L – длина, ρ – удельное сопротивление меди (0,0175 Ом·мм²/м), S – сечение.
Для импульсных источников питания (блоки питания ПК, зарядные устройства) мощность указывается в ваттах, но напряжение может быть нестабильным. Например, блок питания 600 Вт с выходным напряжением 12 В имеет ток 50 А (600 / 12). Проверяйте реальное напряжение под нагрузкой – оно может падать до 11,5 В, увеличивая ток до 52 А.
В промышленных установках с высокими токами (>100 А) используйте трансформаторы тока и измерительные приборы класса точности не ниже 0,5. Для двигателя 55 кВт при 380 В и cosφ = 0,85 ток составит 98,5 А. При выборе кабеля учитывайте температурные условия эксплуатации: для ПВХ-изоляции допустимый ток снижается на 10–15% при температуре выше 30°C.

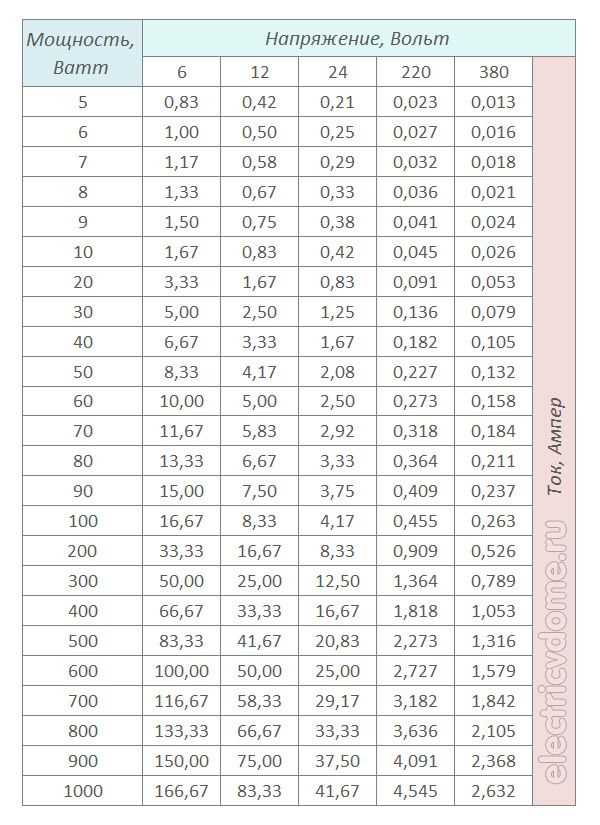

Примеры расчета вольт для однофазной сети на 0,4 кВт
Мощность 0,4 кВт (400 Вт) в однофазной сети требует учета нескольких параметров: напряжения, силы тока и коэффициента мощности (cos φ). Без знания хотя бы двух из них расчет напряжения невозможен. Ниже приведены практические примеры с разными исходными данными.
Рассмотрим случай, когда известны ток и cos φ. Формула для расчета напряжения (U) выглядит так:
U = P / (I × cos φ), где:P– мощность (400 Вт),I– сила тока (А),cos φ– коэффициент мощности (безразмерная величина).
Пример 1: ток 2 А, cos φ = 0,8.
- Подставляем значения:
U = 400 / (2 × 0,8). - Вычисляем знаменатель:
2 × 0,8 = 1,6. - Делим мощность:
400 / 1,6 = 250 В.
Результат: напряжение сети – 250 В. Если фактическое напряжение отличается, проверьте cos φ или ток.
Пример 2: ток 1,8 А, cos φ = 0,95.
- Расчет:
U = 400 / (1,8 × 0,95). - Знаменатель:
1,8 × 0,95 ≈ 1,71. - Напряжение:
400 / 1,71 ≈ 234 В.
Значение близко к стандартному напряжению однофазной сети (220–240 В). Отклонение в 5–10% допустимо для бытовых условий.
Если cos φ неизвестен, используйте приближенное значение 0,9 для активной нагрузки (нагреватели, лампы накаливания) или 0,7–0,8 для индуктивной (двигатели, трансформаторы). Пример с cos φ = 0,9 и током 2 А:
U = 400 / (2 × 0,9) ≈ 222 В.
Для точных расчетов измерьте cos φ прибором (фазометром) или уточните в паспорте оборудования.
В сетях с нестабильным напряжением (например, 190–250 В) расчеты дают ориентировочные значения. При подключении нагрузки 0,4 кВт к сети 220 В ток составит:
I = P / (U × cos φ) = 400 / (220 × 0,8) ≈ 2,27 А.
Если фактический ток выше, проверьте сечение проводов и качество контактов – возможны потери напряжения.
Для проверки расчетов используйте мультиметр в режиме измерения переменного напряжения. Подключите прибор параллельно нагрузке и сравните показания с расчетными. При расхождении более 15% ищите ошибки в исходных данных или неисправности в сети.
Особенности расчета напряжения в трехфазной сети
В трехфазных системах напряжение рассчитывается с учетом линейных и фазных значений. Линейное напряжение (между двумя фазами) превышает фазное (между фазой и нейтралью) в √3 раза – например, при фазном 220 В линейное составит 380 В. Для перевода мощности в ток используют формулу: I = P / (√3 × U × cosφ), где P – активная мощность в ваттах, U – линейное напряжение, cosφ – коэффициент мощности (обычно 0,8–0,95). При расчетах важно учитывать тип нагрузки: симметричная (равномерно распределенная по фазам) или несимметричная, требующая анализа токов в каждой фазе отдельно.
При работе с нелинейными нагрузками (например, частотными преобразователями) возникают гармоники, искажающие форму напряжения. Это приводит к дополнительным потерям и необходимости корректировки расчетов. Для точного определения напряжения в таких случаях применяют измерения с помощью анализаторов качества электроэнергии или осциллографов, фиксирующих действующее значение (RMS). Стандартные мультиметры могут давать погрешность до 10% при наличии высших гармоник.
В сетях с напряжением 0,4 кВ (380/220 В) допустимое отклонение напряжения составляет ±5% от номинала. При превышении этого значения снижается КПД оборудования, увеличивается нагрев проводников. Для компенсации падения напряжения на длинных линиях используют трансформаторы с регулировкой под нагрузкой (РПН) или стабилизаторы. При проектировании сетей учитывают сечение кабелей: для алюминиевых проводов минимальное сечение при токе 16 А – 4 мм², для медных – 2,5 мм².
