Как на бмв е46 заменить задний подрамник

BMW E46 (1998–2006) – машина с характерной для своего времени конструкцией задней подвески, где подрамник играет ключевую роль в жесткости кузова и точности работы многорычажки. Со временем штатный подрамник, особенно на моделях с пробегом свыше 150 000 км, деформируется или трескается в зонах крепления к кузову, что приводит к люфтам, стукам и ухудшению управляемости. Замена – единственный способ восстановить заводскую геометрию, но процедура требует строгого соблюдения последовательности и использования специнструмента.

Для работы понадобятся: гидравлический домкрат с подставками (грузоподъемность не менее 3 тонн), набор головок (13, 16, 18, 21 мм), динамометрический ключ (диапазон 40–120 Н·м), съемник шаровых опор, стяжки пружин, а также новый подрамник (оригинал – артикул 51-12-8-194-870, аналоги Lemforder 35258 01 или Meyle 116 050 0005). Важно: перед демонтажем зафиксируйте положение задних рычагов относительно кузова с помощью маркера или фотографий – это упростит последующую регулировку схождения.

Ключевые моменты: при снятии подрамника обязательно отсоединяйте стабилизатор поперечной устойчивости и амортизаторы, чтобы избежать повреждения штоков. Болты крепления подрамника к кузову (M12×1.5, момент затяжки 85 Н·м) часто прикипают – используйте проникающую смазку за 24 часа до начала работ. При установке нового подрамника сначала затягивайте передние болты, затем задние, соблюдая крестообразную последовательность. После сборки проверьте углы установки колес на стенде: допустимое отклонение от заводских значений – не более 0,1°.

Типичные ошибки: пренебрежение заменой сайлентблоков подрамника (артикул Lemforder 35259 01), что сводит на нет эффект от установки нового узла. Также критично не перетягивать болты крепления рычагов – момент затяжки 65 Н·м для M12 и 45 Н·м для M10. После замены проведите тест-драйв на ровной дороге: отсутствие вибраций на скорости 80–100 км/ч и четкая реакция на руль подтвердят правильность выполненных работ.

Необходимые инструменты и запчасти для замены подрамника

Для замены заднего подрамника на BMW E46 потребуется набор специфических инструментов, адаптированных под крепеж и конструкцию этой модели. Базовый комплект включает головки на 10, 13, 16, 18 и 21 мм с удлинителями, а также шестигранные ключи на 5, 6 и 8 мм для болтов подрамника и сайлентблоков. Обязательны динамометрический ключ с диапазоном 30–200 Н·м для точной затяжки крепежа и гидравлический домкрат с подставками грузоподъемностью не менее 3 тонн – стандартные подкатные домкраты не обеспечат необходимой устойчивости. Для демонтажа заржавевших болтов пригодится ударная отвертка или гайковерт с адаптерами под торкс (T45, T50), а также проникающая смазка типа WD-40 Specialist или Liquid Wrench.

Запчасти должны соответствовать VIN автомобиля и году выпуска – подрамники для E46 до и после рестайлинга (2001 год) имеют различия в крепежных отверстиях и геометрии. Оригинальный подрамник (артикул BMW 41 12 6 915 388 для дорестайла или 41 12 7 533 684 для рестайла) – оптимальный выбор, но качественные аналоги от Lemförder (артикул 35012 01) или Meyle (артикул 114 040 0005) не уступают по прочности. Вместе с подрамником заменяются сайлентблоки: передние (артикул BMW 31 35 6 758 548) и задние (33 32 6 765 560), а также болты крепления (M12x1.5, класс прочности 10.9, артикул BMW 07 11 9 904 641). Для моделей с M-техникой дополнительно потребуются усиленные кронштейны стабилизатора (артикул 33 50 6 765 580).

Дополнительные расходники: герметик для фланцевых соединений (Loctite 574 или аналог), медная смазка для болтов (например, Liqui Moly Kupfer-Paste), а также новые гайки крепления выхлопной системы (артикул BMW 18 10 7 533 568) и подушки глушителя (18 11 6 761 134). Если автомобиль оборудован активной подвеской (EDC), перед демонтажем подрамника необходимо отключить аккумулятор и снять блок управления (артикул 34 52 6 758 888), чтобы избежать ошибок в системе. Для проверки геометрии после установки потребуется лазерный нивелир или рулетка с точностью до 1 мм – смещение подрамника более чем на 2 мм приведет к неравномерному износу шин и ухудшению управляемости.

Подготовка автомобиля и демонтаж элементов задней подвески

Перед началом работ установите автомобиль на подъемник или надежные опоры, предварительно зафиксировав передние колеса противооткатными упорами. Снимите задние колеса, открутив болты крепления ключом на 17 мм – используйте только шестигранные головки, так как стандартные ключи могут сорвать грани. Отсоедините клемму аккумулятора, чтобы исключить случайное замыкание при работе с электропроводкой ABS или датчиков уровня кузова.

Демонтируйте задние тормозные суппорты, открутив два болта направляющих ключом TORX T50. Подвесьте суппорты на проволоке к пружинам, не допуская натяжения тормозных шлангов. Снимите тормозные диски, если они прикипели – обстучите их молотком через деревянную проставку, избегая ударов по рабочей поверхности. Отсоедините тросы стояночного тормоза от рычагов на балке, предварительно сняв фиксирующие скобы плоскогубцами.

Отключите разъемы датчиков ABS и, при наличии, проводку системы PDC (парктроника). Для этого потребуется снять защитные кожухи с внутренней стороны арок – крепятся они пластиковыми пистонами, которые легко ломаются, поэтому запаситесь запасными. Отсоедините шланги системы активного управления подвеской (если установлена) от амортизаторов, предварительно сбросив давление в системе через диагностический разъем.

Снимите задние амортизаторы, открутив нижний болт крепления ключом на 18 мм и верхнюю гайку изнутри багажника – для этого потребуется головка на 13 мм с удлинителем. Придерживайте шток амортизатора от проворачивания шестигранником на 6 мм. Если амортизатор не выходит из посадочного места, используйте съемник или аккуратно обстучите его молотком через медную проставку.

Отсоедините стабилизатор поперечной устойчивости, открутив гайки крепления стоек стабилизатора ключом на 16 мм. Снимите тяги стабилизатора вместе с резиновыми втулками – проверьте их состояние, при наличии трещин или деформации замените. Открутите болты крепления продольных рычагов к подрамнику (по два болта на сторону, ключ на 18 мм), удерживая их от проворачивания вторым ключом на 16 мм.

Для демонтажа балки подвески потребуется снять поперечную тягу (тягу Панара), открутив болты крепления к кузову и балке (ключ на 19 мм). Если автомобиль оборудован системой саморегулирующейся подвески, отсоедините гидравлические трубки от исполнительных механизмов – предварительно слейте жидкость в чистую емкость, чтобы избежать попадания грязи в систему. Заглушите открытые штуцеры подходящими пробками.

Перед снятием подрамника убедитесь, что все крепежные элементы отсоединены: болты крепления к кузову (четыре точки, ключ на 18 мм), кронштейны проводки и топливных трубок. Подоприте балку гидравлическим домкратом или опорой, чтобы избежать резкого падения при откручивании последних болтов. При демонтаже обратите внимание на состояние резиновых подушек подрамника – их износ часто становится причиной стуков в задней подвеске.

Отсоединение выхлопной системы и тормозных магистралей

Начните с выхлопной системы: отверните болты крепления хомутов на средней и задней секциях глушителя (размер головки – 10 мм, момент затяжки 25 Н·м). Если болты прикипели, используйте проникающую смазку WD-40 или аналог, выдержав 10–15 минут перед попыткой откручивания. Разъедините фланцевое соединение катализатора с выпускным коллектором, предварительно сняв защитный экран (2 болта 13 мм). Опустите выхлопную систему на подставку, чтобы не повредить гибкий элемент гофры – его замена обойдётся в 8–12 тыс. рублей. При работе с лямбда-зондами отключите разъёмы датчиков, избегая рывков за провода: повреждение контактов потребует замены датчика (артикул 11 78 1 432 101 для переднего).

Тормозные магистрали отсоединяйте только после стравливания давления в системе: подложите ветошь под штуцеры, откройте штуцер прокачки на заднем суппорте (ключ 11 мм) и нажмите педаль тормоза 3–4 раза, пока не перестанет выходить жидкость. Открутите тормозные трубки от задних суппортов (гайки 10 мм) и гибкие шланги от кронштейнов подрамника – используйте два ключа: один удерживает штуцер, второй откручивает гайку, чтобы не сорвать резьбу. Заткните отверстия трубок и шлангов заглушками или полиэтиленом, предотвращая попадание грязи. Если магистрали закисли, прогрейте соединения промышленным феном до 120–150°C – это облегчит демонтаж без повреждения алюминиевых штуцеров.

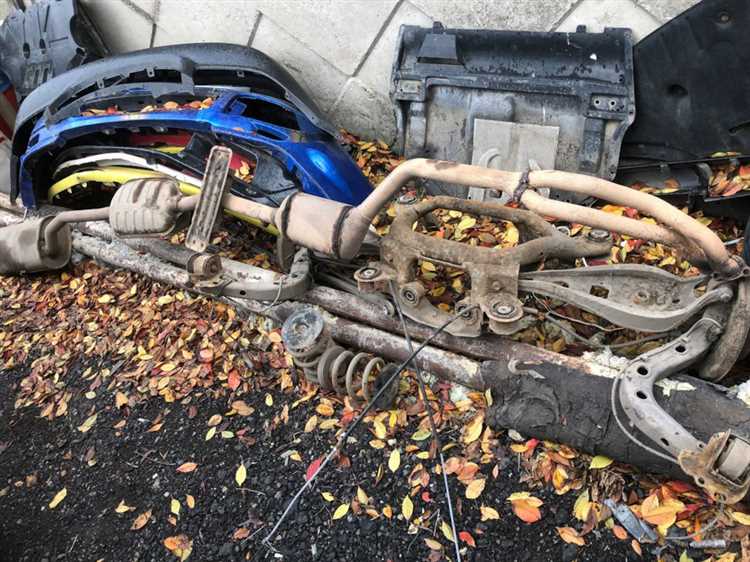

Снятие стабилизатора поперечной устойчивости и креплений подрамника

Перед началом работ убедитесь, что автомобиль зафиксирован на подъемнике или надежных опорах, а колеса сняты. Стабилизатор поперечной устойчивости на BMW E46 крепится к подрамнику через резиновые втулки и стойки стабилизатора. Для демонтажа потребуются ключи на 16, 18 и 21 мм, а также шестигранник на 6 мм для болтов крепления стоек.

Отсоедините стойки стабилизатора от амортизационных стоек. Для этого зафиксируйте шток стойки шестигранником, чтобы предотвратить его проворачивание, и открутите гайку ключом на 18 мм. Если резьба прикипела, используйте проникающую смазку (например, WD-40) и выдержите 10–15 минут перед повторной попыткой. Стойки снимаются в сборе с резиновыми втулками – не потеряйте их.

Снимите хомуты крепления стабилизатора к подрамнику. На E46 используются два типа хомутов: пластиковые клипсы (на ранних моделях) и металлические скобы с болтами на 16 мм (на поздних). Открутите болты, удерживая гайки ключом на 16 мм с обратной стороны подрамника. Если клипсы сломались, замените их на новые (артикул BMW 31-35-6-758-577).

Ослабьте и снимите болты крепления подрамника к кузову. Всего их четыре: два передних (ключ на 21 мм) и два задних (ключ на 18 мм). Болты часто закисают – используйте ударный гайковерт или нагрев горелкой для облегчения демонтажа. Перед откручиванием поддержите подрамник домкратом или гидравлической стойкой, чтобы избежать его падения.

• Передний левый болт подрамника расположен за теплозащитным экраном выпускного коллектора – снимите экран, открутив два болта на 10 мм.
• Задний правый болт частично перекрыт топливным баком – работайте осторожно, чтобы не повредить шланги.
• Все болты имеют момент затяжки 100–120 Н·м – не перетягивайте их при обратной установке.

Отсоедините стабилизатор от подрамника, сдвинув его в сторону. Если втулки стабилизатора изношены (трещины, деформация), замените их (артикул BMW 31-35-6-758-578 для левой и 31-35-6-758-579 для правой). Проверьте состояние штанги стабилизатора на предмет изгибов или коррозии – при необходимости замените целиком (артикул 31-35-6-750-413).

После снятия стабилизатора осмотрите крепления подрамника. Обратите внимание на состояние резиновых сайлентблоков (артикул BMW 31-35-6-770-886) – при наличии разрывов или отслоений замените их. Очистите посадочные места от грязи и ржавчины, нанесите тонкий слой медной смазки на резьбу болтов перед установкой нового подрамника.

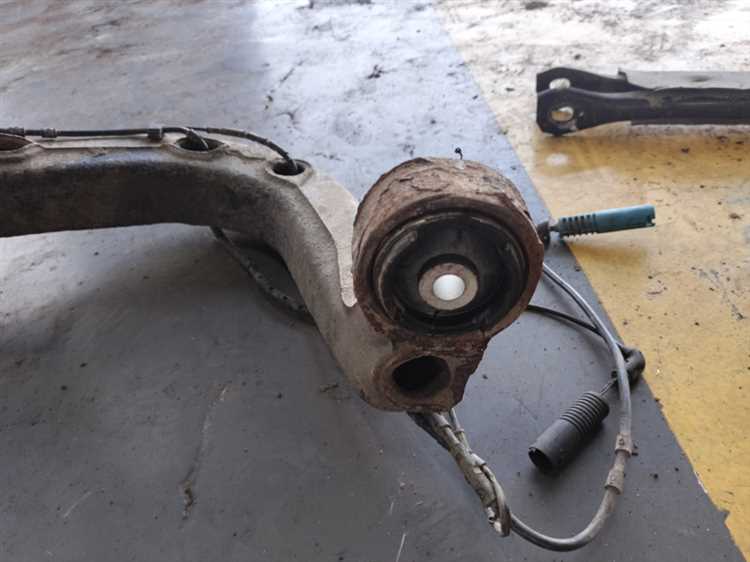

Установка нового заднего подрамника и выравнивание по посадочным местам

Поднимите новый подрамник домкратом или подъемником, выровняв его по заводским меткам на кузове. Начните с фиксации передних точек крепления: вставьте болты M12×1.5×70 (класс прочности 10.9) и затяните их моментом 80–90 Н·м, используя динамометрический ключ. Задние точки крепления зафиксируйте болтами M14×1.5×80 (момент затяжки 110–120 Н·м). Для точного выравнивания используйте лазерный нивелир или штангенциркуль: расстояние между центрами передних и задних отверстий подрамника должно составлять 1245±2 мм, а отклонение по горизонтали – не более 1 мм на 1 метр длины. При необходимости корректируйте положение легкими ударами резиновой киянки.

После предварительной фиксации проверьте соосность подрамника с кузовом по следующим параметрам:

Если значения выходят за пределы допусков, ослабьте болты и скорректируйте положение. Окончательную затяжку производите только после проверки всех параметров. Установите на место стабилизатор поперечной устойчивости и рычаги подвески, затем проведите тестовый заезд для оценки геометрии.

Крепление подрамника и обратная сборка подвески

Установите подрамник на штатное место, совместив отверстия с кузовными кронштейнами. Для облегчения позиционирования используйте домкрат или гидравлическую стойку, подложив деревянный брусок между подъемным механизмом и подрамником, чтобы не повредить антикоррозийное покрытие. Затягивайте болты в последовательности: передние (M12×1.5) → задние (M10×1.25) → боковые (M8×1.25). Момент затяжки для M12 – 85 Н·м, для M10 – 50 Н·м, для M8 – 25 Н·м.

После фиксации подрамника приступайте к установке стабилизатора поперечной устойчивости. Закрепите его кронштейны на подрамнике болтами M8×1.25 (момент 25 Н·м), затем подсоедините стойки стабилизатора к рычагам. Используйте новые гайки M10×1.25 с нейлоновой вставкой (момент 45 Н·м) – повторное использование старых гаек недопустимо из-за риска самооткручивания.

Следующий этап – установка задних рычагов подвески. Начните с нижних поперечных рычагов (камберных), закрепив их к подрамнику болтами M12×1.5 (момент 85 Н·м). Убедитесь, что резиновые сайлентблоки не перекручены и не имеют повреждений. Верхние продольные рычаги (тяги Панара) фиксируются болтами M10×1.25 (момент 50 Н·м) к кузову и подрамнику. Перед затяжкой проверьте геометрию подвески, временно установив колеса и опустив автомобиль на землю.

Подсоедините рулевую рейку к подрамнику, используя новые болты M10×1.25 (момент 50 Н·м). Перед установкой смажьте шлицы рулевого вала консистентной смазкой (например, Mobilgrease XHP 222) для предотвращения коррозии. После затяжки болтов проверьте свободный ход рулевого колеса – заедания или люфты указывают на неправильную центровку рейки.

Установите задний подрамник в сборе с подвеской на автомобиль, если работы проводились на снятом узле. Поднимите сборку домкратом, совместите отверстия с кузовными кронштейнами и зафиксируйте болтами в указанной ранее последовательности. После затяжки всех креплений проверьте отсутствие зазоров между подрамником и кузовом – допустимый люфт не более 0,5 мм.

Сборка завершается установкой тормозных магистралей и ABS-датчиков. Подсоедините тормозные шланги к суппортам, используя новые медные шайбы (толщина 1,5 мм) для герметизации соединений. Затяните штуцеры моментом 14 Н·м. Датчики ABS закрепите болтами M6×1.0 (момент 8 Н·м), предварительно очистив посадочные места от грязи. После подключения проверьте отсутствие ошибок по ABS с помощью диагностического сканера.

Финальный этап – прокачка тормозной системы и проверка углов установки колес. Прокачку проводите в последовательности: задний правый → задний левый → передний правый → передний левый. Используйте тормозную жидкость DOT 4 с температурой кипения не ниже 230°C. После прокачки выполните сход-развал на стенде, выставив параметры: развал задних колес −1°30′±15′, схождение 0°10′±5′. Проверьте отсутствие посторонних шумов при движении и уводов автомобиля в сторону.

Проверка геометрии колес и регулировка углов установки

После замены заднего подрамника на BMW E46 геометрия колес нарушается из-за смещения точек крепления рычагов подвески. Проверку следует проводить на стенде с лазерной или компьютерной системой измерения, так как допустимые отклонения для этой модели составляют: развал задних колес – от -1°30′ до -2°30′, схождение – от +0°10′ до +0°20′. Если значения выходят за пределы, автомобиль будет тянуть в сторону, а резина износится неравномерно уже через 2–3 тысячи километров.

Регулировка начинается с проверки давления в шинах – оно должно быть одинаковым на всех колесах (2.2 бара для 16-дюймовых дисков, 2.4 бара для 17-дюймовых). Затем осматривают сайлентблоки задних рычагов: трещины или люфт свыше 1 мм требуют замены деталей перед настройкой. Для корректировки развала используют эксцентриковые болты на нижних рычагах, а схождение регулируют изменением длины поперечной тяги. На E46 с M-техникой допуски жестче: развал -1°45′ ±15′, схождение +0°15′ ±5′.

Если после регулировки автомобиль продолжает уводить, проверяют состояние ступичных подшипников и биение тормозных дисков – допустимое отклонение не более 0.05 мм. На стенде также контролируют угол продольного наклона оси поворота (кастор): для E46 он должен быть в пределах 7°30’–8°30′. При отклонении более 0°30′ от нормы требуется замена или правка подрамника, так как регулировка кастора на этой модели не предусмотрена конструктивно.

После завершения работ повторно измеряют параметры через 50–100 км пробега, так как подвеска может «усесться». Особое внимание уделяют задней оси: на E46 с многорычажной подвеской даже незначительное смещение подрамника (более 0.5 мм) приводит к изменению углов на 0°10’–0°15′, что критично для управляемости. Для точной диагностики используют стенды Hunter или Bosch FWA 4630 – они учитывают особенности кинематики BMW и позволяют выявить скрытые деформации элементов подвески.
