Карбюратор ДААЗ 2107-1107010, устанавливаемый на ВАЗ 2107, требует точной настройки холостого хода для стабильной работы двигателя. Неправильная регулировка приводит к повышенному расходу топлива, неравномерным оборотам или остановке мотора на холостом ходу. Основные элементы, влияющие на этот параметр: винт качества смеси, винт количества оборотов и система ЭПХХ (если установлена).
Перед началом работ убедитесь, что двигатель прогрет до рабочей температуры (80–90°C), воздушный фильтр чист, а зазоры в клапанах отрегулированы. Проверьте герметичность впускного тракта – подсос воздуха через прокладки карбюратора или шланги исказит результаты настройки. Для точной регулировки потребуются тахометр (встроенный в панель приборов или внешний) и отвертка с плоским жалом.
Начните с винта количества оборотов: заверните его до упора, затем отверните на 2–3 оборота. Винт качества смеси установите в среднее положение (1,5–2 оборота от полностью закрытого состояния). Запустите двигатель и, вращая винт количества, выставьте обороты в пределах 800–900 об/мин. Далее медленно закручивайте винт качества, добиваясь максимальных оборотов при стабильной работе мотора. Повторяйте корректировку обоих винтов, пока не достигнете оптимального соотношения: устойчивые 850–900 об/мин при минимальном содержании CO в выхлопе.
Если двигатель глохнет при резком сбросе газа, проверьте работу системы ЭПХХ. На карбюраторах с электромагнитным клапаном убедитесь, что он открывается при включении зажигания (характерный щелчок). При отсутствии реакции замените клапан или проверьте проводку. На моделях без ЭПХХ отрегулируйте переходную систему, слегка обогатив смесь винтом качества.

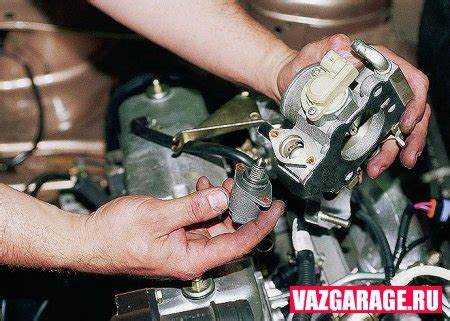

Какие инструменты понадобятся для настройки холостого хода
Для регулировки холостого хода на ВАЗ 2107 с карбюратором потребуется минимальный набор инструментов, но каждый из них должен быть точным и исправным. Основной – отвёртка с плоским шлицем шириной 3–4 мм, так как винты качества и количества смеси на карбюраторах Озон или Солекс имеют именно такие пазы. Избегайте использования отвёрток с изношенным жалом: это приведёт к срыву шлица и усложнит дальнейшую работу.
Тахометр – обязательный прибор для контроля оборотов. На ВАЗ 2107 штатный тахометр часто врёт на низких оборотах, поэтому лучше использовать внешний цифровой или стрелочный с диапазоном измерения до 1500 об/мин. Подключается он к катушке зажигания: красный провод – на клемму «К», чёрный – на массу. Без точного измерения оборотов настройка превратится в угадывание.
Газоанализатор (опционально, но крайне желателен) позволит оценить состав выхлопных газов и выставить оптимальное соотношение воздуха и топлива. Для карбюраторных двигателей достаточно простого прибора, измеряющего содержание CO и CH. Норма для ВАЗ 2107 на холостом ходу: CO – 1,5–2,5%, CH – до 300 ppm. Без газоанализатора можно ориентироваться на стабильность оборотов и цвет свечей, но точность будет ниже.
Ключ на 13 мм понадобится для ослабления контргайки на винте количества смеси, если карбюратор оборудован ею. На некоторых моделях (например, ДААЗ 2107-1107010) винт фиксируется без гайки, но ключ всё равно пригодится для других операций, например, подтяжки хомутов шлангов или снятия воздушного фильтра. Шестигранник на 5 мм может потребоваться для регулировки положения дроссельной заслонки на карбюраторах с механическим приводом.
Шприц медицинский на 20 мл с тонкой иглой (или специальный шприц для чистки жиклёров) нужен для продувки каналов холостого хода. Загрязнение этих каналов – частая причина нестабильных оборотов. Игла должна свободно входить в отверстия жиклёров, иначе есть риск их повредить. Также пригодится баллончик с очистителем карбюратора (например, ABRO CC-220) для удаления отложений с винтов и каналов.
Мультиметр с функцией измерения сопротивления пригодится для проверки электромагнитного клапана холостого хода (ЭПХХ), если он установлен. Сопротивление обмотки клапана должно быть в пределах 70–80 Ом. При неисправности клапана двигатель будет глохнуть или работать с перебоями. Также мультиметр поможет прозвонить провода системы зажигания, если обороты плавают из-за плохого контакта.
Как правильно прогреть двигатель перед регулировкой
Прогрев двигателя ВАЗ 2107 с карбюратором перед регулировкой холостого хода – обязательный этап, влияющий на точность настройки. Холодный мотор работает на обогащённой смеси, что искажает показания оборотов и состав выхлопа. Оптимальная температура для регулировки – 80–90°C, когда термостат открывается, и система охлаждения выходит на рабочий режим.
Запускайте двигатель без нажатия на педаль газа. На карбюраторах Озон или Солекс стартовая смесь подаётся автоматически через пусковое устройство. Если мотор не заводится с первого раза, выждите 10–15 секунд перед повторной попыткой, чтобы избежать заливания свечей.
После запуска поддерживайте обороты в пределах 1200–1500 об/мин, удерживая педаль газа вручную или используя подсос (если установлен). Это предотвращает перегрузку холодного двигателя и ускоряет прогрев масла. На холостых оборотах без нагрузки масло достигает рабочей вязкости за 3–5 минут, но для полного прогрева требуется не менее 10–15 минут.
Контролируйте температуру по указателю на панели приборов. Стрелка должна находиться в среднем положении, но не ниже 60°C. При температуре ниже 70°C регулировка холостого хода будет некорректной: обороты окажутся завышенными из-за работы автоматического обогатителя смеси.
Избегайте длительной работы двигателя на холостых оборотах без нагрузки. После достижения 50°C включите печку на максимальный режим – это ускорит прогрев блока цилиндров и головки. Если двигатель перегревается (стрелка приближается к красной зоне), проверьте уровень охлаждающей жидкости и работу вентилятора.
Перед регулировкой убедитесь, что впускной коллектор прогрет равномерно. Холодные участки могут вызвать конденсацию топлива, что приведёт к нестабильной работе на холостом ходу. Для проверки приложите руку к коллектору – он должен быть горячим на ощупь по всей длине.
Если двигатель работает с перебоями или глохнет при прогреве, проверьте состояние свечей зажигания и высоковольтных проводов. Нагар на свечах или пробой проводов нарушают воспламенение смеси, что искажает результаты регулировки. Замените неисправные элементы до начала настройки.
После прогрева дайте двигателю поработать 1–2 минуты на холостых оборотах без нагрузки, чтобы стабилизировать температуру и давление масла. Только после этого приступайте к регулировке винта качества и количества смеси. Любые манипуляции на непрогретом моторе приведут к необходимости повторной настройки после выхода на рабочую температуру.
Где находятся винты качества и количества смеси на карбюраторе
На карбюраторе ВАЗ 2107 (модели ДААЗ 2107-1107010 или его аналогов) винт качества смеси расположен в нижней части корпуса, с правой стороны (по ходу движения автомобиля). Он вкручен в канал холостого хода и имеет конусную иглу, регулирующую сечение топливного жиклёра. Отличить его можно по пластиковой или металлической головке с прорезью под плоскую отвёртку, а также по характерному уплотнительному кольцу.
Винт количества смеси находится на боковой поверхности карбюратора, ближе к передней части (со стороны радиатора). Он воздействует на дроссельную заслонку первичной камеры, изменяя её положение при закрытом положении педали газа. Конструктивно выполнен как металлический стержень с резьбой и контргайкой, часто с рифлёной головкой для ручной регулировки.
На карбюраторах Озон (2107-1107010) винт качества утоплен в корпус и может быть скрыт под резиновой заглушкой. Её необходимо аккуратно поддеть отвёрткой, чтобы получить доступ. На моделях Солекс (21053-1107010) расположение аналогичное, но винт часто имеет более длинный стержень и может быть выведен наружу через специальное отверстие в крышке карбюратора.
При поиске винтов ориентируйтесь на схему: винт качества всегда ближе к центру корпуса, винт количества – на периферии, рядом с рычагом привода дросселя. На некоторых модификациях (например, 21073) винт количества может быть спрятан под пластиковым колпачком, который фиксируется защёлкой. Перед регулировкой убедитесь, что двигатель прогрет до рабочей температуры (80–90°C), иначе настройки будут некорректными.
Не перепутайте винт качества с винтом производственной подстройки (если он есть) – последний обычно зафиксирован краской или имеет нестандартную головку. Винт качества всегда регулирует состав смеси, а винт количества – обороты холостого хода. При заворачивании винта качества смесь обедняется, при отворачивании – обогащается. На холостом ходу оптимальное положение – 1,5–2,5 оборота от полностью закрытого состояния.
Если винты не поддаются регулировке, проверьте их на износ или повреждение резьбы. Частая проблема – срыв шлицов на головке винта качества из-за использования неподходящей отвёртки. В таких случаях требуется демонтаж карбюратора и высверливание остатков винта. Для точной настройки используйте тахометр (желательно цифровой) и газоанализатор – это исключит ошибки при определении оптимальных оборотов (800–900 об/мин для ВАЗ 2107).
После регулировки зафиксируйте винты контргайками (если они предусмотрены конструкцией) и установите на место резиновые заглушки. На карбюраторах с экономайзером принудительного холостого хода (ЭПХХ) дополнительно проверьте работу электромагнитного клапана – его неисправность может имитировать проблемы с настройкой смеси.

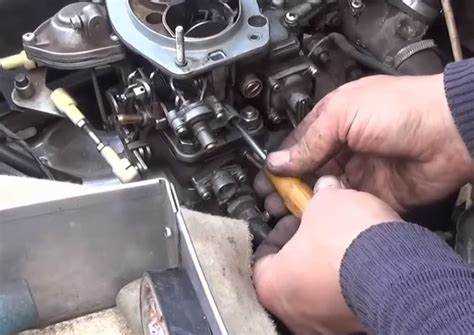

Как определить текущие обороты холостого хода по тахометру
На ВАЗ 2107 с карбюратором штатный тахометр расположен на приборной панели слева от спидометра и отображает обороты коленчатого вала в диапазоне от 0 до 8000 об/мин. Для проверки холостого хода запустите двигатель и прогрейте его до рабочей температуры (80–90°C по указателю температуры). Убедитесь, что все потребители электроэнергии (фары, печка, обогрев заднего стекла) отключены, а рычаг КПП находится в нейтральном положении. Обороты холостого хода должны укладываться в заводские нормы: 820–900 об/мин для карбюраторов Озон и 750–800 об/мин для Солекс.
Если стрелка тахометра колеблется в пределах ±50 об/мин – это нормально из-за работы системы зажигания и пульсаций разрежения во впускном коллекторе. При значительных отклонениях (более 100 об/мин) проверьте герметичность впускного тракта, состояние прокладок карбюратора и работу электромагнитного клапана холостого хода. На карбюраторах Озон обратите внимание на положение винта количества смеси: его чрезмерное выворачивание приводит к завышенным оборотам, а заворачивание – к заниженным.
Для точного измерения используйте внешний цифровой тахометр, подключаемый к катушке зажигания (клемма «К» на классических моделях). Это исключит погрешность штатного прибора, которая может достигать 100–150 об/мин на старых автомобилях. При подключении соблюдайте полярность: красный провод – к плюсу, черный – к массе. Сравните показания с заводскими параметрами: расхождение более 5% указывает на необходимость регулировки или диагностики системы питания.
При отсутствии тахометра ориентируйтесь на звук двигателя: на холостом ходу он должен быть ровным, без «плавания» и провалов. На слух нормальные обороты соответствуют частоте примерно 13–15 вспышек в секунду (для 800 об/мин). Если двигатель работает с перебоями или глохнет, проверьте уровень топлива в поплавковой камере, состояние жиклеров холостого хода и зазор в контактах прерывателя (для контактной системы зажигания).

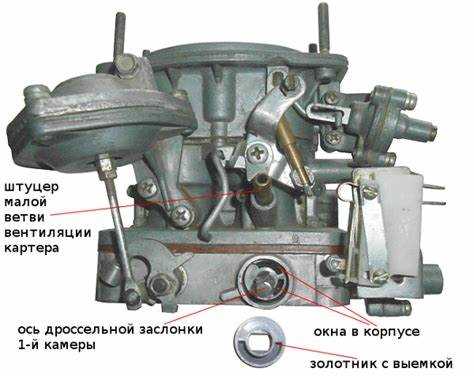

Последовательность вращения винтов при настройке смеси
Настройка холостого хода на ВАЗ 2107 с карбюратором начинается с винта качества смеси. Вращайте его по часовой стрелке до упора, затем открутите на 2–2,5 оборота. Это базовое положение обеспечит обогащённую смесь для стабильного запуска двигателя. Превышение указанного диапазона приведёт к переобогащению, что проявится чёрным дымом из выхлопной трубы и повышенным расходом топлива.
Следующий шаг – регулировка винта количества. Запустите двигатель и прогрейте его до рабочей температуры (80–90°C). Вращайте винт количества против часовой стрелки, пока обороты не достигнут 800–900 об/мин. Если обороты падают ниже 700 или превышают 1000, корректируйте положение винта с шагом в 1/8 оборота, контролируя стабильность работы мотора.
После установки оборотов вернитесь к винту качества. Медленно вращайте его против часовой стрелки, добиваясь максимальных оборотов при неизменном положении винта количества. Оптимальное положение определяется по тахометру: обороты должны возрасти на 50–100 об/мин от исходных. Если при вращении винта обороты не меняются или падают, смесь изначально была слишком бедной – верните винт на 0,5 оборота назад.
Завершающий этап – точная подстройка. Уменьшите обороты винтом количества до 850–900 об/мин, затем снова откорректируйте винт качества, добиваясь ровной работы двигателя без провалов. Проверьте результат: резко нажмите на педаль газа – двигатель должен мгновенно откликаться без хлопков в карбюраторе или глушителе. Если наблюдаются перебои, повторите регулировку, сместив винт качества на 1/8 оборота в сторону обогащения.
Особенности настройки для разных условий:
- При эксплуатации в холодное время года (ниже +5°C) допускается обогащение смеси на 0,5 оборота винта качества для стабильного запуска.
- На высоте более 1000 м над уровнем моря смесь обедняют на 0,25–0,5 оборота из-за снижения плотности воздуха.
- После замены воздушного фильтра или топливных жиклёров требуется повторная регулировка – заводские настройки смещаются.
Как проверить устойчивость работы двигателя после регулировки
После настройки холостого хода на карбюраторе ВАЗ 2107 проверка устойчивости работы двигателя начинается с запуска мотора и прогрева до рабочей температуры (80–90°C). Ориентируйтесь на показания датчика температуры охлаждающей жидкости или дождитесь включения вентилятора радиатора. Холодный двигатель может давать нестабильные обороты, что исказит результаты проверки.
Убедитесь, что обороты холостого хода соответствуют заводским параметрам: 820–900 об/мин для двигателей объемом 1,5–1,6 л. Измеряйте их тахометром, подключенным к катушке зажигания (клемма «К» на контакте прерывателя). Если обороты выходят за пределы, повторно отрегулируйте винты количества и качества смеси, добиваясь стабильных показаний.
- Проверьте реакцию двигателя на резкое открытие дроссельной заслонки. При плавном нажатии на педаль газа обороты должны увеличиваться без провалов и «плавания». Если мотор «захлебывается» или глохнет, откорректируйте положение винта ускорительного насоса карбюратора (выход струи топлива должен быть направлен в щель между заслонкой и корпусом).
- Оцените работу двигателя при резком сбросе газа. Обороты должны снижаться плавно, без рывков и остановки мотора. Если двигатель глохнет, увеличьте обороты холостого хода на 50–100 об/мин или проверьте герметичность впускного тракта (подсос воздуха через прокладки карбюратора или трещины во впускном коллекторе).
Протестируйте двигатель под нагрузкой. Включите потребители электроэнергии: ближний свет фар, обогрев заднего стекла, вентилятор отопителя. Обороты не должны падать более чем на 50 об/мин. Если падение значительное, проверьте состояние генератора (напряжение на клеммах АКБ должно быть 13,8–14,5 В) и регулятор напряжения.
Запустите двигатель после кратковременной стоянки (5–10 минут). Холодный пуск должен происходить с первой попытки, без «троения» и длительного прогрева. Если мотор запускается с трудом, проверьте уровень топлива в поплавковой камере (должен быть на 6–8 мм ниже плоскости разъема корпуса карбюратора) и состояние пускового устройства (зазор воздушной заслонки в закрытом положении – 5,5±0,25 мм).
Прислушайтесь к работе двигателя на холостом ходу. Допустим равномерный шум без металлических стуков, вибраций и «плавания» оборотов. Если наблюдаются перебои, проверьте:
- Зазор в контактах прерывателя (0,4±0,05 мм) или состояние бесконтактного датчика Холла.
- Искрообразование на свечах зажигания (искра должна быть ярко-синей, без перебоев).
- Состояние высоковольтных проводов (сопротивление не более 10 кОм на метр).
Завершите проверку пробной поездкой. На скорости 40–60 км/ч двигатель должен устойчиво работать без рывков при плавном разгоне и торможении двигателем. Если наблюдаются провалы или «чихание» в карбюратор, отрегулируйте положение иглы главного топливного жиклера или замените жиклеры холостого хода (номинал для ВАЗ 2107 – 41–43 для топливного, 170–190 для воздушного).
Какие признаки указывают на неправильную настройку холостого хода
Двигатель глохнет при отпускании педали газа или после прогрева – ещё один характерный симптом. На холодную мотор может держать обороты, но при достижении рабочей температуры (85–95°C) начинает «захлёбываться». Причина кроется в чрезмерно богатой смеси, когда винт качества закручен слишком сильно, либо в износе игольчатого клапана поплавковой камеры. В первом случае обороты падают из-за недостатка воздуха, во втором – из-за перелива топлива. Для диагностики отсоедините шланг вакуумного усилителя тормозов: если обороты стабилизируются, проблема в подсосе воздуха через мембрану усилителя.
- Повышенный расход топлива (более 10 л/100 км в смешанном цикле) при отсутствии других неисправностей. На холостом ходу двигатель потребляет 0,8–1,2 л/ч, превышение этих значений говорит о переобогащении смеси.
- Чёрный нагар на свечах зажигания (особенно на электродах) после 500–1000 км пробега. Светло-серый или коричневый налёт – норма, маслянистый чёрный – признак перелива.
- Хлопки в глушителе или карбюраторе при резком сбросе газа. Указывают на бедную смесь: несгоревшее топливо догорает в выпускном тракте.
Обратите внимание на звук работы двигателя. При нормальной настройке холостого хода мотор ВАЗ 2107 издаёт равномерный низкочастотный гул с частотой около 800 об/мин. Если слышны металлические стуки или «подхлёстывание» – смесь обеднённая, если глухой рокот с периодическими «плевками» – переобогащённая. Для точной диагностики используйте газоанализатор: содержание CO на холостом ходу должно быть в пределах 0,5–1,5%, CH – не более 300 ppm. При отсутствии прибора ориентируйтесь на цвет выхлопа: сизый дым – масло в камерах сгорания, чёрный – перелив топлива.
