Ручной тормоз на ВАЗ 2114 – механизм, требующий периодической регулировки. При пробеге свыше 30 000 км или после замены тормозных колодок эффективность стояночного тормоза снижается: рычаг поднимается выше 6–8 щелчков, а автомобиль не фиксируется на уклоне. Причина – растяжение троса или износ колодок задних барабанов. Регулировка занимает 20–30 минут и не требует специальных инструментов, кроме ключа на 13, плоскогубцев и домкрата.
Перед началом работ проверьте состояние тросов: они не должны иметь заломов, коррозии или повреждений оболочки. Если трос заклинивает или имеет разрывы, его необходимо заменить – натяжка в этом случае не даст результата. Также убедитесь, что задние колодки изношены не более чем на 50%: при меньшей толщине фрикционного слоя регулировка будет неэффективной.
Процесс натяжки выполняется под автомобилем, поэтому загоните ВАЗ 2114 на смотровую яму или эстакаду. Если их нет, используйте домкрат, но обязательно зафиксируйте машину противооткатными упорами. Работу проводите на холодных тормозах: после поездки дайте системе остыть не менее 30 минут, чтобы избежать ожогов и деформации барабанов.
Регулировка ручника на ВАЗ 2114 сводится к подтяжке троса через коромысло в салоне. Важно соблюдать баланс: чрезмерное натяжение приведет к постоянному подтормаживанию задних колес, а слабое – к неэффективной фиксации. Оптимальное положение рычага – 3–5 щелчков до полной блокировки колес. Если после регулировки ручник держит слабо, проверьте состояние колодок и тросов повторно.
Какие инструменты понадобятся для регулировки ручника
Для регулировки стояночного тормоза на ВАЗ 2114 потребуется минимальный набор инструментов, но каждый из них должен быть подходящего размера и качества. Основной – ключ на 13 мм, лучше использовать накидной или торцевой с трещоткой, чтобы избежать срыва граней на регулировочной гайке. Также понадобится плоская отвёртка с широким жалом (не менее 5 мм) для поддевания защитного кожуха или фиксации троса при натяжении. Если доступ к механизму затруднён, пригодится удлинитель для торцевой головки длиной 10–15 см.
Дополнительно стоит подготовить домкрат и противооткатные упоры – они нужны для подъёма задней части автомобиля и проверки эффективности регулировки. Без них невозможно корректно оценить, на сколько щелчков должен фиксироваться ручник (норма – 3–5 щелчков при полном натяжении). Для очистки резьбы регулировочной гайки от грязи и ржавчины пригодится металлическая щётка или преобразователь ржавчины в аэрозоле, особенно если автомобиль эксплуатируется в условиях повышенной влажности.
В некоторых случаях может потребоваться шестигранник на 5 мм – им откручивают крепёжные болты защитного кожуха над выхлопной системой, если он мешает доступу к регулировочному механизму. Не лишним будет иметь под рукой динамометрический ключ, чтобы затянуть контргайку с усилием 14–16 Н·м после завершения регулировки. Это предотвратит самопроизвольное ослабление троса в процессе эксплуатации.
Из вспомогательных материалов пригодится графитовая смазка или литол – ими обрабатывают резьбу регулировочной гайки перед сборкой, чтобы облегчить последующие регулировки. Если трос ручника сильно изношен или повреждён, его заменяют новым (артикул для ВАЗ 2114 – 2108-3508070), но для этого дополнительно потребуются кусачки для обрезки оболочки троса и плоскогубцы с узкими губками для фиксации наконечников.

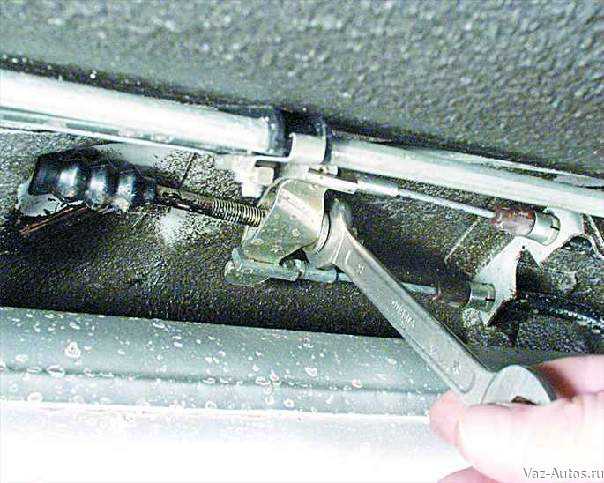

Как подготовить автомобиль перед натяжкой троса
Опустите рычаг стояночного тормоза в нижнее положение. Если трос заклинило или он не возвращается полностью, проверьте его состояние: осмотрите оболочку на предмет трещин, а сам трос – на наличие коррозии или обрывов проволок. При обнаружении повреждений замените трос до регулировки.
Снимите задний тормозной барабан с одной из сторон. Для этого открутите две направляющие шпильки ключом на 12 и сбейте барабан легкими ударами молотка через деревянную проставку. Осмотрите колодки: если толщина фрикционных накладок менее 1,5 мм, замените их – изношенные колодки снижают эффективность ручника.
- Отсоедините трос от рычага привода колодок, нажав на фиксатор и выведя наконечник из паза.
- Проверьте подвижность рычага: он должен свободно перемещаться без заеданий.
- Смажьте шарнир рычага и место соединения с тросом графитовой смазкой или литолом.
Оцените состояние пружин механизма: возвратная пружина колодок и пружина рычага привода должны быть целыми и упругими. Лопнувшие или растянутые пружины приведут к неравномерному прилеганию колодок и слабому торможению. Замените их при необходимости.
Проверьте регулировочную гайку на тросе под днищем автомобиля. Она должна свободно вращаться без заеданий. Если гайка приржавела, обработайте ее проникающей смазкой (например, WD-40) и дайте постоять 10–15 минут. Попытки сорвать закисшую гайку без подготовки могут привести к обрыву троса.
Запустите двигатель и несколько раз нажмите на педаль тормоза, чтобы развести колодки. Это упростит последующую установку барабана. После подготовки соберите тормозной механизм в обратной последовательности, не затягивая окончательно направляющие шпильки – барабан должен вращаться свободно, без заеданий.
Где находится регулировочная гайка ручника на ВАЗ 2114
Регулировочная гайка ручного тормоза на ВАЗ 2114 расположена под днищем автомобиля, в районе центрального тоннеля кузова. Чтобы добраться до неё, потребуется поднять заднюю часть машины на домкрате или загнать её на смотровую яму. Без доступа снизу выполнить регулировку невозможно.
Гайка находится на конце троса ручника, который выходит из салона через отверстие в кузове и крепится к уравнителю. Уравнитель – это металлическая планка, к которой подсоединены оба задних троса. Регулировочная гайка накручена на резьбовую часть троса и фиксируется контргайкой.
Для точного определения места расположения гайки следуйте по тросу от рычага ручника в салоне до задней части автомобиля. Трос проходит под днищем вдоль карданного вала, затем раздваивается и уходит к задним колёсам. Регулировочный узел находится сразу после выхода троса из салона, перед разветвлением.
Чтобы не перепутать регулировочную гайку с другими элементами, обратите внимание на её конструкцию: она имеет шестигранную форму и часто окрашена в белый или серебристый цвет. Рядом с ней расположена контргайка меньшего размера, которая предотвращает самопроизвольное откручивание.
При работе с регулировочным узлом учитывайте, что гайка может быть сильно затянута или закислена. Для её проворачивания используйте два ключа: один – на 13 мм для удержания контргайки, второй – на 10 мм для вращения регулировочной гайки. Без фиксации контргайки регулировка будет неэффективной.
Если гайка не поддаётся, нанесите на резьбу проникающую смазку (например, WD-40) и дайте ей подействовать 10–15 минут. Избегайте чрезмерных усилий – резьба на тросе тонкая и может сорваться. В случае повреждения потребуется замена всего троса в сборе.
После регулировки проверьте свободный ход рычага ручника в салоне. В затянутом состоянии он должен издавать 3–4 щелчка храпового механизма. Если щелчков больше или меньше, повторите процедуру, корректируя натяжение гайкой. Не забывайте затягивать контргайку после каждой регулировки.
Особенность ВАЗ 2114 в том, что регулировочный узел часто подвержен коррозии из-за близкого расположения к дорожному покрытию. Периодически очищайте гайку от грязи и обрабатывайте защитной смазкой. Это продлит срок службы троса и упростит последующие регулировки.
Как правильно ослабить контргайку для доступа к регулировке
Контргайка на механизме ручного тормоза ВАЗ 2114 расположена под днищем автомобиля, непосредственно на тросе привода. Для доступа к ней потребуется смотровая яма или подъемник – без этого ослабить гайку без повреждений не получится. Перед началом работ очистите резьбовое соединение от грязи и ржавчины металлической щеткой, иначе ключ будет проскальзывать, а грани гайки могут слизаться.
Используйте накидной ключ на 13 мм – рожковый не обеспечит надежного захвата, особенно если гайка прикипела. Если контргайка не поддается, нанесите на резьбу проникающую смазку (WD-40, LIQUI MOLY LM-40) и дайте ей впитаться 10–15 минут. Избегайте чрезмерных усилий: прикладывайте силу рывками, а не постоянным давлением, чтобы не сорвать резьбу.
Фиксируйте регулировочную гайку вторым ключом на 13 мм, чтобы она не проворачивалась вместе с контргайкой. Это критически важно – иначе трос может перекрутиться или сместиться, что нарушит последующую настройку. Если гайки закисли намертво, попробуйте нагреть соединение газовой горелкой (не перегревайте трос!) – тепловое расширение облегчит откручивание.
После ослабления контргайки на 2–3 оборота проверьте ее подвижность: она должна свободно вращаться по резьбе без заеданий. Если гайка идет туго, повторно обработайте резьбу смазкой и прогоните ее вперед-назад несколько раз. Не снимайте контргайку полностью – достаточно отвернуть ее настолько, чтобы регулировочная гайка получила свободу перемещения.
При работе с прикипевшими соединениями избегайте ударных инструментов (молоток, зубило) – они деформируют грани и усложнят дальнейшую регулировку. Если ключ срывается, используйте удлинитель для увеличения рычага, но не превышайте момент затяжки в 25–30 Н·м, чтобы не повредить резьбу. В крайнем случае срежьте гайку болгаркой, но будьте готовы заменить трос в сборе.
После ослабления контргайки не спешите сразу регулировать ручник. Сначала проверьте состояние троса: если он растянут или имеет повреждения оплетки, натяжка не даст результата. Также убедитесь, что задние колодки не изношены – при толщине накладок менее 1,5 мм регулировка будет неэффективной.
Завершив работы, затяните контргайку с моментом 15–20 Н·м, удерживая регулировочную гайку от проворачивания. Проверьте фиксацию: контргайка не должна самопроизвольно откручиваться при вибрации. Если после сборки ручник держит слабо, повторите процедуру, скорректировав натяжение троса с учетом износа деталей.
Пошаговая инструкция по натяжке троса ручника
Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности, а задние колеса зафиксированы противооткатными упорами. Поднимите заднюю часть машины домкратом и установите на надежные опоры – работать под машиной без страховки опасно.
Снимите задние колеса и тормозные барабаны. Для этого открутите направляющие шпильки (ключ на 12) и сбейте барабан легкими ударами молотка через деревянную проставку. Если барабан не поддается, нанесите проникающую смазку на посадочное место и подождите 10–15 минут.
Ослабьте контргайку натяжного механизма ручника, расположенного под днищем автомобиля рядом с глушителем. Используйте два ключа: на 13 для удержания регулировочной гайки и на 17 для контргайки. Вращайте регулировочную гайку по часовой стрелке, чтобы натянуть трос. Проверяйте натяжение, периодически поднимая рычаг ручника на 3–4 щелчка.
Натяжка считается достаточной, когда при поднятом рычаге на 4 щелчка задние колеса блокируются, а при опущенном – свободно вращаются без заеданий. Если трос перетянут, тормозные колодки будут постоянно прижаты к барабану, что приведет к их преждевременному износу и перегреву.
После регулировки затяните контргайку, удерживая регулировочную гайку от проворачивания. Установите на место тормозные барабаны и колеса. Перед окончательной затяжкой колесных гаек опустите автомобиль на землю, чтобы избежать перекоса ступицы.
Проверьте эффективность ручника на уклоне 23–25%. Автомобиль должен удерживаться на месте без скатывания. Если ручник не держит, повторите регулировку, увеличив натяжение троса на 1–2 оборота гайки. Избегайте чрезмерного натяжения – это может привести к обрыву троса или деформации рычага привода.
В процессе эксплуатации трос ручника растягивается из-за износа оболочки и коррозии. Средний ресурс троса на ВАЗ 2114 – 50–70 тыс. км. Если регулировка не дает результата, замените трос новым. При установке нового троса смажьте его графитовой смазкой для снижения трения и предотвращения заклинивания.
После завершения работ проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень ниже отметки MIN, долейте жидкость DOT-4 до нормы. Убедитесь в отсутствии подтеканий в местах соединений троса и тормозных механизмов.
Как проверить степень натяжения ручника после регулировки
После регулировки поднимите рычаг ручника на 3–4 щелчка. Заведите автомобиль, включите первую передачу и плавно отпустите сцепление – двигатель должен заглохнуть. Если машина начинает двигаться, натяжение троса недостаточное. Проверьте также свободный ход рычага: при правильной регулировке он должен фиксироваться на 6–8 щелчке, а колёса блокироваться полностью без проскальзывания.
На ровной площадке с уклоном 23–25% (стандарт для проверки стояночного тормоза) затяните ручник на 4 щелчка. Если автомобиль удерживается без смещения – натяжение в норме. При срабатывании на 2–3 щелчке трос перетянут, что приведёт к преждевременному износу колодок и подшипников задних ступиц. В этом случае ослабьте гайку регулировки на 1–2 оборота и повторите проверку.
Какие ошибки чаще всего допускают при натяжке ручника
Первая и самая распространённая ошибка – неправильный подсчёт щелчков. На ВАЗ 2114 ручник должен фиксироваться на 3–5 щелчках. Многие затягивают трос до упора, считая, что это повысит эффективность, но на деле колодки перегреваются, а тормозные диски изнашиваются быстрее. Если после регулировки ручник держит уже на первом щелчке, это сигнал к ослаблению троса, иначе задние колодки будут постоянно прижаты к барабанам.
Игнорирование состояния троса – вторая критическая ошибка. Перед натяжкой обязательно проверьте его целостность: ржавчина, перегибы или растрёпанные нити – повод для замены. Даже если трос внешне цел, но растянулся от времени, натяжка даст лишь временный эффект. На ВАЗ 2114 трос ручника служит около 50–70 тыс. км, после чего теряет эластичность и начинает «плыть».
Третья ошибка – регулировка без проверки колодок. Если задние колодки изношены до минимальной толщины (менее 1,5 мм) или замаслены, никакая натяжка не спасёт. В таких случаях ручник будет проскальзывать даже при полном затягивании. Перед работой снимите барабаны и оцените состояние колодок: если на них видны трещины или неравномерный износ, замените их вместе с пружинами.
Многие забывают смазать механизм регулировки. В месте соединения троса с уравнителем часто скапливается грязь, из-за чего резьба закисает. Перед натяжкой очистите узел от ржавчины и нанесите тонкий слой литиевой смазки. Без этого гайка будет крутиться с трудом, а через пару месяцев снова ослабнет. Используйте только специализированные смазки – графитовая или медная паста продлит срок службы резьбы.
Неправильное положение автомобиля при регулировке – ещё одна частая проблема. Натягивать ручник нужно на ровной площадке с вывешенными задними колёсами. Если машина стоит на земле, колодки могут не отойти от барабанов, и вы получите ложное представление о силе натяжения. Поднимите заднюю часть на домкрате, зафиксируйте на подставках и прокрутите колёса вручную: они должны вращаться свободно, без заеданий.
Шестая ошибка – чрезмерное усилие при затяжке гайки. Резьба на регулировочном механизме ВАЗ 2114 не рассчитана на высокие нагрузки. Если перетянуть гайку, можно сорвать резьбу или деформировать уравнитель. Затягивайте её плавно, проверяя щелчки после каждого полуоборота. После регулировки обязательно законтрите гайку второй контргайкой, иначе вибрации разболтают соединение.
Последняя ошибка – отсутствие финальной проверки. Многие ограничиваются тестом на месте, но этого недостаточно. После натяжки проедьтесь на скорости 20–30 км/ч и резко затяните ручник: автомобиль должен остановиться без заноса. Если машину уводит в сторону, проверьте равномерность натяжения тросов – возможно, один из них перетянут или повреждён. Также убедитесь, что при отпущенном ручнике колёса вращаются свободно, без шума и трения.
Как зафиксировать регулировочную гайку и завершить работу
Завершите работу установкой на место теплозащитного экрана глушителя, закрепив его тремя болтами М6 с моментом 8–10 Н·м. Опустите автомобиль с домкрата, проверьте эффективность ручника на уклоне 23%: при затянутом рычаге на 4 щелчка колеса должны блокироваться полностью. Если торможение недостаточное, повторите регулировку, уменьшив количество щелчков до 2–3.
