Как прошить загрузчик ардуино в атмегу 328

ATmega328P – ядро большинства плат Arduino Uno и Nano. Заводской загрузчик (bootloader) позволяет прошивать микроконтроллер через UART без внешнего программатора, но при сборке собственной платы или замене чипа его необходимо записать вручную. Процесс требует точной последовательности действий: от выбора аппаратного программатора до настройки фьюзов. Ошибки на любом этапе – неправильные фьюзы, неверные соединения или сбои в ПО – приведут к неработоспособности чипа.

Для прошивки понадобится программатор: Arduino в режиме ISP, USBasp или отдельный AVR-совместимый адаптер. Подключение выполняется по схеме SPI: MOSI (D11), MISO (D12), SCK (D13), RESET к соответствующим пинам ATmega328. Питание (5V) и земля (GND) подаются напрямую. Важно: при использовании внешнего кварца на 16 МГц подключите его к XTAL1 и XTAL2 с конденсаторами 22 пФ на землю. Без кварца чип перейдет в режим внутреннего генератора на 8 МГц, что потребует корректировки фьюзов.

В Arduino IDE выберите Инструменты → Программатор → Arduino as ISP (или другой, если используется USBasp). Укажите целевую плату: Arduino Uno или ATmega328P (Old Bootloader) для старых версий загрузчика. Перед прошивкой установите фьюзы: Low Fuse = 0xFF, High Fuse = 0xDE, Extended Fuse = 0xFD. Эти значения задают внешний кварц на 16 МГц, отключают делитель тактовой частоты и включают загрузчик. Для проверки используйте команду avrdude -c arduino -p m328p -P COM3 -b 19200 -v (замените COM3 на свой порт).

Загрузчик прошивается через Инструменты → Записать загрузчик. Процесс занимает 10–20 секунд. При успешной записи светодиод на пине 13 мигнет трижды. Если возникает ошибка avrdude: stk500_getsync() attempt X of 10: not in sync, проверьте соединения, питание и правильность выбора программатора. После прошивки ATmega328P готов к работе с Arduino IDE через UART (пины TX/RX) или внешний программатор для загрузки скетчей.

Выбор необходимых компонентов и инструментов для прошивки

Для прошивки загрузчика на ATmega328 потребуется программатор, совместимый с интерфейсом ISP. Оптимальный выбор – USBasp или Arduino в режиме программатора (Arduino as ISP). USBasp дешевле, поддерживает напряжение 3.3В и 5В, но требует драйверов для Windows (Zadig). Arduino Uno/Nano с загруженным скетчем «ArduinoISP» – универсальное решение, но ограничено скоростью передачи данных. Избегайте дешёвых клонов без стабилизаторов напряжения: они могут повредить микроконтроллер при нестабильном питании.

Компонент	Характеристики	Примечание
ATmega328P-PU	DIP-28, 16 МГц, 32 КБ Flash	Обязательно с суффиксом «P» – отличается от ATmega328 по энергосбережению.
Кварцевый резонатор	16 МГц, 22 пФ конденсаторы	Для стабильной работы загрузчика. Без резонатора прошивка возможна, но тактовая частота будет неточной.
Программатор	USBasp / Arduino as ISP	USBasp требует 10-пинового ISP-кабеля, Arduino – 6 проводов (MOSI, MISO, SCK, RESET, VCC, GND).
Блок питания	5В, ≥500 мА	Для автономной прошивки без USB. Подойдёт линейный стабилизатор 7805 с конденсаторами 100 мкФ.

Конденсаторы 0.1 мкФ между VCC и GND микроконтроллера обязательны для фильтрации помех. Для программирования через Arduino as ISP используйте скетч из примера Arduino IDE (Файл → Примеры → 11.ArduinoISP) и отключите автосброс конденсатором 10 мкФ между RESET и 5В на плате программатора.

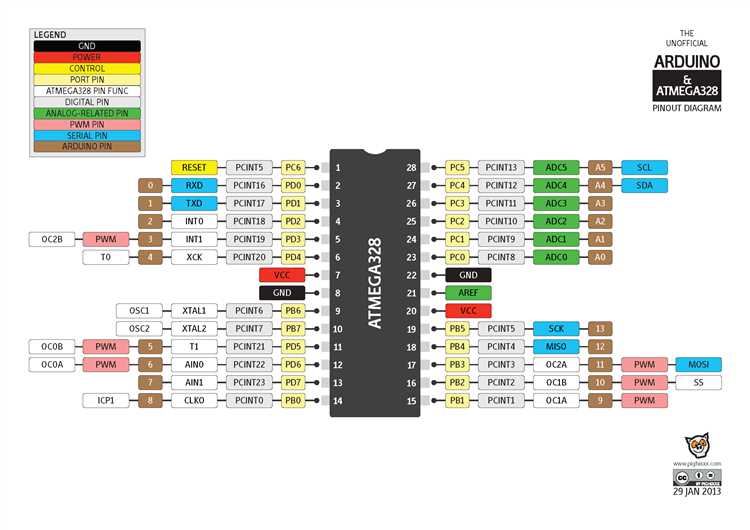

Подготовка схемы подключения ATmega328 к программатору

Настройка среды Arduino IDE для работы с загрузчиком

Настройте параметры процессора в разделе Инструменты → Процессор. Для ATmega328P с внешним кварцем на 16 МГц выберите ATmega328P. Если микроконтроллер работает от внутреннего генератора на 8 МГц, укажите ATmega328P (internal 8 MHz). Неправильный выбор тактовой частоты вызовет сбои при программировании или выполнении кода.

Убедитесь, что в IDE установлен правильный программатор. Перейдите в Инструменты → Программатор и выберите один из вариантов:

Arduino as ISP – для прошивки через другой Arduino;
USBasp – для внешних программаторов;
AVRISP mkII – для профессиональных устройств.

Если программатор не отображается, установите драйверы вручную через Диспетчер устройств Windows или lsusb в Linux.

Для корректной работы с загрузчиком добавьте поддержку дополнительных плат через Файл → Настройки → Дополнительные ссылки для менеджера плат. Вставьте ссылку:

https://raw.githubusercontent.com/damellis/attiny/ide-1.6.x-boards-manager/package_damellis_attiny_index.json

Это позволит установить пакет attiny через Инструменты → Плата → Менеджер плат, если требуется работа с ATmega328P в нестандартных конфигурациях.

Проверьте настройки порта в Инструменты → Порт. Если используется Arduino в качестве программатора, выберите COM-порт, к которому подключена плата. При работе с USBasp или AVRISP порт не требуется – программатор определяется автоматически. В Linux порт может называться /dev/ttyUSB0 или /dev/ttyACM0.

Отключите проверку подписи загрузчика, если используете неоригинальный или модифицированный bootloader. Для этого добавьте в файл preferences.txt (путь указан в Файл → Настройки → Показать папку настроек) строку:

boardsmanager.additional.urls=https://raw.githubusercontent.com/MCUdude/MiniCore/master/package_MCUdude_MiniCore_index.json

Затем установите пакет MiniCore через менеджер плат – он поддерживает кастомные загрузчики и расширенные настройки фьюзов.

Настройте фьюзы микроконтроллера перед прошивкой загрузчика. В Инструменты появятся дополнительные пункты после установки MiniCore:

BOD – уровень сброса при низком напряжении (рекомендуется 2.7V для стабильности);
EEPROM – сохранение данных при перепрошивке (EEPROM retained);
Bootloader – размер загрузчика (обычно 512 words).

Неправильные фьюзы могут заблокировать микроконтроллер – сверяйтесь с даташитом ATmega328P.

Перед прошивкой загрузчика выполните тест соединения. Загрузите скетч ArduinoISP из примеров на плату-программатор, затем подключите ATmega328P по схеме:

MOSI → D11;
MISO → D12;
SCK → D13;
RESET → D10;
VCC → 5V;
GND → GND.

Выберите Инструменты → Записать загрузчик. Если процесс завершится ошибкой avrdude: stk500_getsync() attempt X of 10, проверьте соединения и питание – микроконтроллер должен получать стабильные 5В.

Загрузка и проверка прошивки загрузчика через программатор

Подключите программатор (например, USBasp или Arduino-as-ISP) к ATmega328 по схеме: MOSI (PB3) → MOSI, MISO (PB4) → MISO, SCK (PB5) → SCK, RESET → RESET, VCC → 5V, GND → GND. Убедитесь, что тактовая частота микроконтроллера соответствует настройкам прошивки (обычно 16 МГц для внешнего кварца). В Arduino IDE выберите Инструменты → Программатор → [ваш программатор], затем Инструменты → Записать загрузчик. Процесс занимает ~30 секунд; ошибки чаще всего связаны с неправильным подключением или отсутствием питания на ножке VCC.

После записи проверьте корректность прошивки:

Подключите ATmega328 к Arduino-совместимой плате и попробуйте загрузить скетч через UART. Если загрузка завершится без ошибок, загрузчик работает. При сбоях проверьте фьюзы: avrdude -c usbasp -p m328p -U lfuse:r:-:h -U hfuse:r:-:h. Ожидаемые значения для внешнего кварца 16 МГц: lfuse = 0xFF, hfuse = 0xDE, efuse = 0xFD.

Проверка правильности установки загрузчика на микроконтроллере

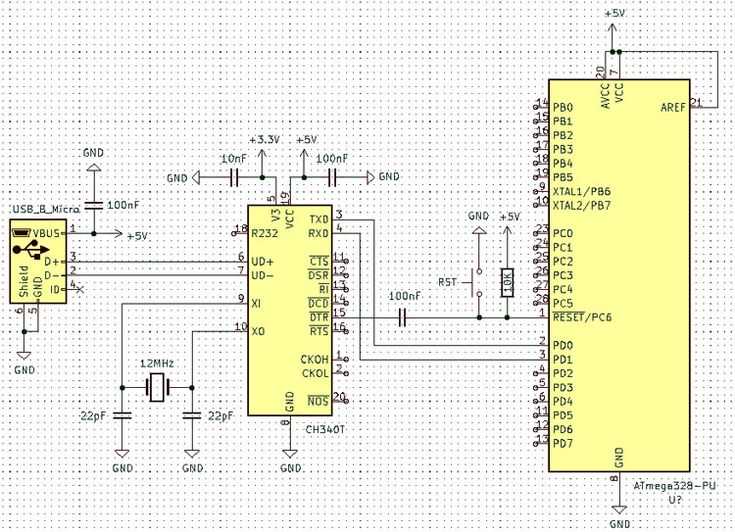

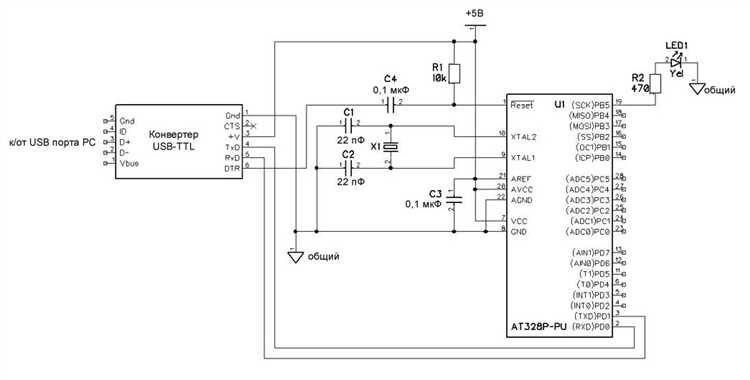

Первым шагом после прошивки загрузчика станет проверка его работоспособности через UART. Подключите ATmega328 к USB-UART конвертеру (например, CH340 или FT232) с параметрами 57600 бод, 8 бит данных, без контроля четности, 1 стоп-бит. Используйте терминал (PuTTY, Arduino IDE Serial Monitor) для отправки команды 0x55 в шестнадцатеричном формате. Корректно прошитый загрузчик ответит последовательностью байтов 0x14 0x10, что подтверждает инициализацию.

Для проверки через Arduino IDE загрузите пустой скетч (void setup() {}, void loop() {}) на микроконтроллер. Если загрузчик исправен, IDE отобразит сообщение Загрузка завершена без ошибок синхронизации. При сбоях проверьте питание (должно быть стабильно 5 В), тактовую частоту (кварц 16 МГц с конденсаторами 22 пФ) и правильность подключения линий RX/TX.

Проверьте фьюзы микроконтроллера с помощью avrdude: avrdude -c arduino -p m328p -P COM3 -b 57600 -U lfuse:r:-:h -U hfuse:r:-:h -U efuse:r:-:h. Для Optiboot значения должны быть: lfuse=0xFF, hfuse=0xDE, efuse=0xFD. Расхождение в младших битах lfuse (например, 0xF7) приведет к работе на внутреннем генераторе 8 МГц вместо внешнего кварца.

Загрузите скетч с миганием светодиода на D13: pinMode(13, OUTPUT); digitalWrite(13, HIGH); delay(1000); digitalWrite(13, LOW);. Если светодиод мигает с периодом 2 секунды, загрузчик и тактирование работают корректно. При нестабильном мигании (мерцание, зависание) проверьте конденсаторы фильтра питания (10 мкФ на VCC и AVCC) и отсутствие помех на линиях питания.

Решение типичных ошибок при прошивке ATmega328

При появлении avrdude: verification error, first mismatch at byte 0x0000 проблема чаще всего в нестабильном питании. ATmega328 требует стабильных 5 В (±0.2 В) – используйте лабораторный блок питания или проверенный USB-адаптер. Отключите все периферийные устройства (светодиоды, датчики) на время прошивки. Если ошибка сохраняется, замените кварцевый резонатор на заведомо исправный – неисправный генератор тактовой частоты приводит к сбоям записи.

Ошибка avrdude: Yikes! Invalid device signature указывает на неверную сигнатуру чипа. Стандартная сигнатура ATmega328P – 0x1E 0x95 0x0F, а для ATmega328 (без P) – 0x1E 0x95 0x14. Проверьте модель микроконтроллера и скорректируйте параметр -p в команде avrdude: avrdude -c arduino -p m328p -P COM3 -b 57600 -U flash:w:bootloader.hex. Если сигнатура всё равно не распознаётся, микросхема может быть повреждена или поддельной.

Зависание на этапе Reading | ################################################## | 100% без завершения процесса часто связано с конфликтом скоростей обмена. Установите скорость программатора в соответствии с используемым интерфейсом: для USBasp – 19200, для Arduino-as-ISP – 19200 или 57600. В Arduino IDE выберите правильный тип программатора (Tools > Programmer) и отключите опцию Verify code after upload в настройках. При использовании внешнего программатора проверьте целостность кабелей – обрыв линии MISO блокирует чтение данных.

При прошивке через Arduino-as-ISP ошибка avrdude: error: programm enable: target doesn’t answer возникает из-за отсутствия питания на целевой плате. Подайте питание 5 В на VCC и GND ATmega328, даже если программатор подключён через USB. Проверьте наличие резистора 10 кОм между RESET и VCC на программаторе – без него Arduino Uno/Nano не переходит в режим ISP. Если используется макетная плата, убедитесь в отсутствии коротких замыканий между соседними дорожками – они приводят к падению напряжения и сбоям связи.
