Датчик дождя – компактный оптоэлектронный модуль, интегрированный в ветровое стекло автомобиля. Его работа основана на принципе инфракрасного излучения: ИК-светодиод направляет луч на внешнюю поверхность стекла, а фотодиод регистрирует отраженный сигнал. При попадании капель воды на стекло изменяется коэффициент преломления, что фиксируется системой как начало осадков. Стандартный диапазон чувствительности – от 0,05 до 0,5 мм слоя воды, но порог срабатывания зависит от настроек конкретной модели.
Первые признаки неисправности проявляются в двух сценариях: дворники включаются без видимой причины или не реагируют на дождь. Чаще всего проблема кроется в загрязнении оптической поверхности датчика – пыль, масляная пленка или остатки полироли снижают прозрачность на 30–50%. Реже выходят из строя электронные компоненты: ИК-светодиод теряет мощность (норма – 850–950 нм), фотодиод деградирует под воздействием УФ-излучения, или окисляются контакты разъема (сопротивление не должно превышать 0,5 Ом).
Для диагностики без демонтажа используйте мультиметр в режиме измерения постоянного напряжения. Подключите щупы к контактам разъема датчика при включенном зажигании: на сигнальном проводе должно быть 5 В (±0,2 В), на «массе» – 0 В. Если напряжение отсутствует, проверьте предохранитель (обычно 10–15 А) и целостность проводки. При наличии питания очистите стекло изопропиловым спиртом и безворсовой салфеткой – эффективность восстанавливается в 70% случаев. Для проверки оптики направьте на датчик яркий свет (например, фонарик смартфона): исправный модуль должен отреагировать кратковременным включением дворников.
При подозрении на внутренние неисправности потребуется осциллограф. Подключите его к сигнальному проводу и сымитируйте дождь, капнув воду на стекло над датчиком. Исправный модуль генерирует импульсы амплитудой 3–4 В с частотой 50–200 Гц. Отсутствие сигнала или его искажение (пиковое напряжение ниже 2 В) указывает на необходимость замены датчика. Учтите, что ресурс оптоэлектронных компонентов ограничен 5–7 годами эксплуатации, после чего их чувствительность падает на 15–20% ежегодно.
Проверка датчика дождя: способы диагностики неисправностей
Для проверки электрической цепи потребуется мультиметр с режимом измерения сопротивления (200 Ом). Отсоедините разъем датчика и замерьте сопротивление между контактами питания (обычно 12 В) и массой. Нормальное значение – 5–15 Ом. Превышение 20 Ом указывает на обрыв цепи или окисление контактов. Проверьте также напряжение на сигнальном проводе: при включенном зажигании и сухом датчике оно должно составлять 0,5–1,5 В. Падение ниже 0,3 В или скачки сигнала свидетельствуют о неисправности электронного модуля.
Тестирование реакции датчика на влагу проводится с помощью распылителя воды или увлажненной салфетки. Нанесите несколько капель на стекло в зоне расположения датчика и наблюдайте за работой стеклоочистителей. В автоматическом режиме дворники должны сработать через 1–3 секунды после попадания воды. Если задержка превышает 5 секунд или реакция отсутствует, замените датчик – его чувствительность необратимо снижена из-за износа фотодиодов. Для точной диагностики используйте диагностический сканер с поддержкой протокола CAN: коды ошибок B124D (низкий уровень сигнала) или B124E (высокий уровень сигнала) подтвердят неисправность.
Проверка оптической системы датчика требует демонтажа обшивки потолка. Снимите датчик с крепления и осмотрите его на просвет: инфракрасные излучатели и приемники должны быть чистыми, без следов коррозии. Подключите датчик к бортовой сети и направьте его на лист белой бумаги с расстояния 10–15 см. При включенном зажигании на бумаге должно появиться слабое красное свечение (длина волны 850–950 нм). Отсутствие свечения указывает на выход из строя излучателя. Замените датчик целиком – отдельные компоненты не поставляются в качестве запчастей.
Диагностика программного обеспечения проводится через адаптер OBD-II. Подключите сканер и считайте данные с блока управления кузовной электроникой. Обратите внимание на параметр «Rain Sensor Status»: значение «0» означает отсутствие сигнала, «1» – нормальную работу, «2» – ошибку калибровки. Если датчик исправен, но система не реагирует, выполните сброс адаптации через меню сканера. В некоторых моделях (например, Volkswagen Golf 7) требуется активация датчика через диагностическое ПО VCDS с вводом кода доступа 20103.
При отсутствии реакции на все методы проверки замените датчик на заведомо исправный. Убедитесь, что новый датчик совместим с вашей моделью автомобиля: различия в протоколах связи (LIN или CAN) и разъемах исключают взаимозаменяемость. После установки выполните калибровку через бортовой компьютер или диагностический сканер. В большинстве случаев процедура занимает 30–60 секунд и не требует специальных инструментов. Если ошибка сохраняется, проверьте целостность проводки между датчиком и блоком управления – обрыв или короткое замыкание в цепи питания или сигнала приводит к постоянным сбоям.
Как определить признаки неработающего датчика дождя в автомобиле
Первый и наиболее очевидный признак – дворники не реагируют на дождь или включаются хаотично. В исправном состоянии датчик активирует стеклоочистители автоматически при попадании капель на лобовое стекло, регулируя скорость в зависимости от интенсивности осадков. Если дворники остаются неподвижными при дожде или срабатывают без видимой причины (например, на сухом стекле), проблема, скорее всего, в датчике или его подключении.
Обратите внимание на поведение дворников в режиме «авто». В современных автомобилях этот режим обозначается символом с изображением лобового стекла и падающих капель. Если при переключении в этот режим дворники не работают вообще или включаются только на максимальной скорости, независимо от количества воды на стекле, датчик может быть неисправен. Проверьте также, реагирует ли система на ручное управление – если дворники работают в ручном режиме, но игнорируют автоматический, диагноз подтверждается.
- Дворники включаются с задержкой или только после сильного намокания стекла. В норме датчик должен срабатывать при первых каплях, даже если они редкие.
- Стеклоочистители работают прерывисто, хотя дождь идет равномерно. Это указывает на ложные срабатывания или неверную интерпретацию сигнала датчиком.
- Система не распознает мелкий дождь или морось, но реагирует на крупные капли. Такое поведение характерно для загрязненного датчика или поврежденного чувствительного элемента.
Загрязнение датчика – распространенная причина ложных срабатываний или полного отказа. Датчик дождя расположен на лобовом стекле, обычно за зеркалом заднего вида, и закрыт небольшим пластиковым корпусом. Пыль, грязь, остатки насекомых или даже конденсат на внутренней стороне стекла могут искажать его работу. Протрите стекло в зоне датчика спиртосодержащим раствором и проверьте, изменилось ли поведение системы. Если датчик установлен снаружи (например, в некоторых моделях BMW или Audi), очистите его корпус от внешних загрязнений.
Проверьте электрические контакты датчика. Окисление или обрыв проводов – частая причина неисправностей. Для этого потребуется снять пластиковую накладку вокруг зеркала заднего вида и осмотреть разъем датчика. Обратите внимание на следующие признаки:
- Коррозия на контактах – удалите ее мелкозернистой наждачной бумагой или специальным очистителем.
- Поврежденная изоляция проводов – восстановите ее с помощью термоусадочной трубки или изоленты.
- Отсутствие напряжения на разъеме – используйте мультиметр для проверки питания (обычно 12 В) и сигнального провода.
Если очистка и проверка контактов не дали результата, протестируйте датчик с помощью диагностического сканера. Подключите сканер к OBD-II разъему и считайте ошибки, связанные с системой стеклоочистителей. Коды неисправностей, такие как B1234 (неисправность датчика дождя) или U1000 (ошибка связи с модулем), укажут на конкретную проблему. В некоторых автомобилях (например, Volkswagen или Skoda) можно провести самодиагностику датчика через меню бортового компьютера, выбрав пункт «Проверка датчиков».
В редких случаях неисправность может быть связана с программным обеспечением блока управления. Обновите прошивку через официальный дилерский центр или проверьте наличие бюллетеней от производителя по вашей модели автомобиля. Если все вышеперечисленные шаги не помогли, замените датчик – его стоимость варьируется от 1500 до 8000 рублей в зависимости от марки автомобиля, а установка занимает не более 30 минут.
Пошаговая проверка датчика дождя мультиметром и без приборов
Датчик дождя обычно расположен на лобовом стекле за зеркалом заднего вида. Перед началом проверки очистите его поверхность от грязи и пыли – даже микроскопические загрязнения могут искажать сигнал. Используйте мягкую ткань без ворса и спиртовой раствор (не более 30% концентрации), чтобы не повредить оптические элементы.
Для проверки без приборов включите зажигание, не запуская двигатель. Активируйте режим автоматического управления стеклоочистителями (если предусмотрен). Накройте датчик ладонью или плотной тканью – исправный датчик должен среагировать включением дворников через 1–3 секунды. Если реакции нет, переходите к проверке электрической части.
Отсоедините разъем датчика. Осмотрите контакты на наличие окислов или коррозии – их присутствие требует очистки контактной пастой или мелкозернистой наждачной бумагой (зернистость не более P1000). Проверьте целостность проводки: обрыв или короткое замыкание в цепи питания (обычно 12 В) или сигнального провода (0–5 В) – частая причина неисправностей.
Подключите мультиметр в режиме измерения постоянного напряжения (DCV 20 В). Подайте питание на датчик: красный щуп к проводу питания (часто красный или желтый), черный – к массе. Нормальное напряжение – 11,5–14,5 В. Если показания ниже 11 В, проверьте предохранитель (обычно 5–10 А) и реле системы стеклоочистителей.
Переключите мультиметр в режим измерения сопротивления (Ω 200 кОм). Проверьте сопротивление между сигнальным проводом (обычно синий или зеленый) и массой при сухом датчике. Типичные значения для исправного датчика: 10–50 кОм. Смочите поверхность датчика водой – сопротивление должно резко упасть до 1–5 кОм. Если изменения отсутствуют, датчик неисправен.

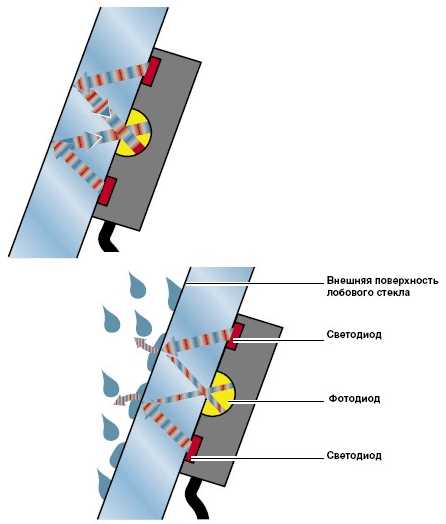

Проверьте оптическую систему датчика. Используйте фонарик: направьте луч света на рабочую поверхность датчика под углом 45°. Включите зажигание и наблюдайте за реакцией дворников. Если они срабатывают, но не реагируют на воду, проблема в фотодиодах или инфракрасных излучателях. Замена датчика в этом случае неизбежна – ремонту оптические элементы не подлежат.
Если все проверки не выявили неисправностей, но датчик не работает, протестируйте блок управления стеклоочистителями. Подключите диагностический сканер (например, ELM327 с ПО FORScan или Launch X431) и считайте коды ошибок. Распространенные коды: B124D (неисправность цепи датчика), U0155 (потеря связи с блоком). При отсутствии ошибок замените датчик на заведомо исправный для окончательной диагностики.
Типичные ошибки при диагностике датчика дождя и их устранение
Первая ошибка – игнорирование проверки питания датчика. Многие сразу тестируют чувствительный элемент, не убедившись в наличии напряжения на контактах. Стандартное рабочее напряжение – 12 В, но на некоторых моделях оно может быть 5 В. Используйте мультиметр в режиме постоянного тока, подключив щупы к клеммам разъема. Если напряжение отсутствует, проверьте предохранитель F47 (часто встречается в схемах) и целостность проводки от блока управления кузовной электроникой.
Третья ошибка – диагностика без очистки поверхности датчика. Пыль, грязь или остатки воска на стекле искажают показания. Протрите зону установки датчика спиртосодержащим раствором и мягкой тканью. На некоторых моделях (например, BMW E60) датчик крепится на специальной пленке – проверьте ее целостность и отсутствие отслоений.
Часто упускают из виду проверку блока управления. На автомобилях с CAN-шиной (например, Mercedes W211) датчик дождя интегрирован в модуль SAM. Если сканер показывает ошибку по датчику, но питание и сигнал в норме, выполните сброс адаптаций блока через диагностическое оборудование. В некоторых случаях требуется перепрошивка.
Использование неподходящих инструментов – еще одна ошибка. Для проверки сопротивления фотоэлементов нужен мультиметр с точностью не ниже 0,1 Ом. Типичные значения: 1–3 кОм в сухую погоду, 5–10 кОм при слабом дожде. Если показания выходят за эти пределы, датчик неисправен. Не полагайтесь на визуальный осмотр – микротрещины на плате не видны без микроскопа.
Неправильная установка датчика после демонтажа приводит к сбоям. На большинстве автомобилей (Toyota, Hyundai) датчик должен быть приклеен строго по центру зоны очистки дворников. Даже небольшое смещение (более 5 мм) вызывает ложные срабатывания. Используйте шаблон из сервисной документации или заводскую метку на стекле.
Последняя ошибка – игнорирование обновлений ПО. На современных автомобилях (Audi A6 C7, Skoda Octavia A7) датчик дождя управляется через бортовой компьютер. Если после замены датчика ошибка не исчезает, проверьте наличие обновлений для блока комфорта. Процедура выполняется через официальный дилерский сканер (например, ODIS или VCDS).
