Блендер – устройство с коллекторным двигателем, который выходит из строя чаще всего из-за обрыва обмоток, короткого замыкания или износа щёток. Мультиметр позволяет диагностировать неисправности без разборки корпуса, но только при условии правильной настройки прибора и точного измерения параметров. Стандартное сопротивление обмоток ротора и статора у бытовых моделей составляет от 5 до 50 Ом, а ток утечки на корпус не должен превышать 0,5 МОм. Превышение этих значений указывает на межвитковое замыкание или пробой изоляции.
Перед началом проверки отключите блендер от сети и снимите нижнюю крышку корпуса – обычно она крепится на 4–6 винтах под резиновыми ножками. Найдите клеммы мотора: две из них идут к щёткам, ещё две – к обмоткам статора. Если на плате управления есть конденсатор, отпаяйте его или отсоедините провода, чтобы исключить влияние на показания. Мультиметр переведите в режим измерения сопротивления на пределе 200 Ом – этого достаточно для большинства моделей мощностью до 1000 Вт.
Если мультиметр фиксирует короткое замыкание (0 Ом) или обрыв (1), мотор не подлежит ремонту – только замена. При неравномерном сопротивлении ламелей ротор требует перемотки или замены. Щётки меняйте парами, даже если изношена только одна. Для точной диагностики используйте мультиметр с функцией измерения индуктивности – это позволит выявить межвитковые замыкания, которые не всегда проявляются при проверке сопротивления.
Какие инструменты понадобятся для диагностики мотора блендера
Основной инструмент – мультиметр с диапазоном измерения сопротивления от 0 до 200 Ом и возможностью проверки целостности цепи (режим прозвонки). Для точной диагностики коллекторных двигателей блендеров подойдут модели с функцией измерения переменного напряжения до 500 В, например, DT-830B или Fluke 17B. Избегайте дешевых аналогов без сертификации – погрешность в 5–10% исказит результаты проверки обмоток.
Отвертка с изолированной рукояткой и магнитным наконечником (крестовая или плоская, в зависимости от модели блендера) необходима для разборки корпуса. Для доступа к щеточному узлу или ротору потребуются торцевые ключи на 6–8 мм или набор бит TORX (обычно T8–T10). Пинцет с антистатическим покрытием пригодится для извлечения мелких деталей, например, пружин щеток.
Тестер изоляции (мегаомметр) с напряжением 500 В нужен для проверки сопротивления изоляции обмоток относительно корпуса. Если его нет, можно использовать мультиметр в режиме 20 МОм, но результаты будут менее точными. Для смазки подшипников после диагностики подойдет силиконовая смазка в шприце или масло для швейных машин (вязкость 10–20 сСт).
Фонарик с узким лучом и увеличительное стекло помогут осмотреть коллектор на предмет нагара или износа ламелей. Для фиксации проводов при прозвонке используйте зажимы типа «крокодил» – они исключают соскальзывание щупов. При работе с сетевыми моделями блендеров обязателен индикатор фазы (отвертка-тестер) для проверки отсутствия напряжения на корпусе.
Как безопасно разобрать блендер перед проверкой двигателя
Отключите блендер от сети и извлеките аккумулятор, если он беспроводной. Даже после выключения в цепях может сохраняться остаточное напряжение, способное вызвать короткое замыкание при касании металлическими инструментами. Для проводных моделей проверьте целостность шнура: трещины или оголенные провода – повод заменить кабель до разборки.
Снимите насадки и чашу, затем осмотрите корпус на наличие скрытых крепежных элементов. В большинстве моделей винты прячутся под резиновыми ножками, декоративными заглушками или этикетками. Используйте отвертку с магнитным наконечником, чтобы не потерять мелкие детали. Для пластиковых защелок подойдет пластиковая лопатка или старая кредитная карта – металлические инструменты могут повредить корпус.
Запоминайте последовательность разборки: фотографируйте каждый этап или раскладывайте детали в порядке снятия. Особое внимание уделите фиксаторам двигателя – они часто крепятся на трех-четырех винтах с нестандартной головкой (Torx T8, T10 или шестигранник 2,5 мм). Если винт не поддается, капните WD-40 и подождите 10 минут, избегайте чрезмерного усилия – риск сорвать шлицы.
Отсоедините провода от кнопок и платы управления, предварительно пометив их цветной изолентой или маркером. В блендерах с электронным управлением разъемы часто имеют защелки – нажимайте на них тонкой отверткой, а не тяните за провода. Если мотор крепится на резиновых амортизаторах, аккуратно снимите их, чтобы не порвать. Избегайте резких движений при извлечении двигателя – вал может быть соединен с шестернями редуктора.
Очистите внутренние поверхности от остатков пищи и пыли перед проверкой. Используйте мягкую кисть или сжатый воздух, избегайте влажных салфеток – попадание жидкости на обмотки двигателя выведет его из строя. Осмотрите коллектор и щетки на предмет износа: черный налет на ламелях или щетки короче 5 мм требуют замены. Проверьте подшипники на люфт – покачайте вал вручную, допустимый зазор не более 0,3 мм.
Собирайте блендер в обратной последовательности, убедившись в правильности подключения всех контактов. Перед включением проверьте вращение вала вручную – он должен крутиться свободно, без заеданий. Если мотор не запускается после сборки, повторно разберите устройство и проверьте надежность крепления проводов к клеммам двигателя.
Где находятся контакты мотора для измерения мультиметром
Контакты электродвигателя блендера расположены на его клеммной колодке или непосредственно на обмотках. В большинстве моделей доступ к ним открывается после снятия нижней крышки корпуса. У коллекторных моторов, распространённых в бытовых блендерах, контакты выведены на две щётки (угольные или металлические) и два провода, подключённые к обмоткам статора. Щётки находятся по бокам мотора, часто скрыты под пластиковыми или металлическими держателями – их легко опознать по пружинным механизмам.
Для точного определения контактов следуйте алгоритму:
- Отключите блендер от сети и разберите корпус, сняв нижнюю панель.
- Найдите мотор – он закреплён на металлическом или пластиковом основании, к нему подходят провода от кнопок управления.
- Проверьте маркировку: на некоторых моторах контакты обозначены буквами (например, «A», «B» для щёток, «C», «D» для обмоток) или цветовой кодировкой (красный, синий, чёрный).
Если мотор скрыт под защитным кожухом, аккуратно демонтируйте его, открутив винты или отжав защёлки. У моделей с пластиковым корпусом мотора контакты могут быть выведены на печатную плату – в этом случае прозванивайте дорожки, ведущие к обмоткам. Избегайте касаться руками вращающихся частей (например, вала) при измерениях, чтобы не повредить мультиметр или не получить травму.
В редких случаях контакты спрятаны под термоусадочной трубкой или изоляционной лентой – осторожно удалите их, используя нож или паяльник. Если провода припаяны напрямую к обмоткам, зачистите участки длиной 2–3 мм для надёжного контакта щупов. При отсутствии маркировки прозвоните все пары контактов: сопротивление между щётками должно составлять 5–30 Ом, между обмотками – 10–100 Ом в зависимости от мощности мотора.

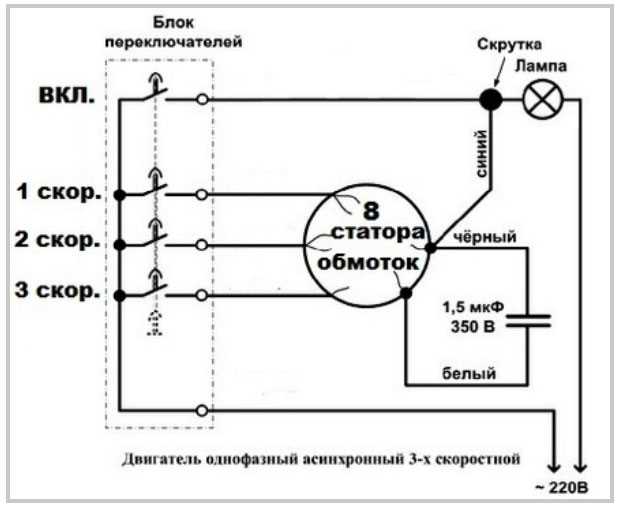

Как правильно настроить мультиметр для проверки обмоток
Перед началом проверки установите мультиметр в режим измерения сопротивления (омметр). Для большинства бытовых блендеров диапазон сопротивления обмоток составляет от 5 до 100 Ом. Выберите предел измерений, близкий к ожидаемому значению – обычно это 200 Ом. Если мультиметр не показывает точные данные, переключитесь на более высокий диапазон (например, 2 кОм).
Убедитесь, что щупы подключены к правильным гнёздам: чёрный – в разъём COM, красный – в VΩmA. Неправильное подключение приведёт к некорректным показаниям или отсутствию контакта. Проверьте целостность щупов, соединив их наконечники – на дисплее должно отобразиться значение, близкое к нулю (0,1–0,5 Ом).
При проверке коллекторного мотора обратите внимание на равномерность сопротивления между ламелями. Разброс более 10% указывает на износ или повреждение обмотки ротора. Также проверьте сопротивление между ламелями и валом ротора – оно должно быть бесконечным. Если мультиметр показывает сопротивление, замените ротор или двигатель целиком.
Некоторые мультиметры имеют режим прозвонки (звуковой сигнал). Используйте его для быстрой проверки обмоток на обрыв: если цепь замкнута, прибор издаст звук. Однако этот режим не подходит для точного измерения сопротивления – используйте его только как предварительную диагностику.
После проверки зафиксируйте показания мультиметра. Сравните их с паспортными данными двигателя (если доступны) или с типичными значениями для аналогичных моделей. Если отклонения значительны, а мотор не работает – причина в неисправности обмоток. В большинстве случаев ремонт сводится к замене двигателя, так как перемотка обмоток экономически нецелесообразна для бытовых блендеров.
Какие показания мультиметра указывают на исправность обмоток
- Для коллекторных двигателей (с щётками) дополнительно проверяйте сопротивление между ламелями коллектора. Разница между соседними ламелями не должна превышать 10% от среднего значения. Например, если среднее сопротивление 15 Ом, допустимый разброс – 13,5–16,5 Ом.
- Температура окружающей среды влияет на показания: при +20°C сопротивление обмоток на 2–3% выше, чем при +40°C. Корректируйте эталонные значения при тестировании в нестандартных условиях.
Зафиксируйте показания мультиметра и сравните их с паспортными данными блендера. Если документация отсутствует, ориентируйтесь на типовые значения для аналогичных моделей. Например, для блендеров Bosch мощностью 700 Вт сопротивление обмоток обычно составляет 22–28 Ом. При значительных отклонениях (более 15%) мотор считается неисправным, даже если работает. Исключение – пусковые обмотки, сопротивление которых может быть в 1,5–2 раза выше рабочих.
- Между щётками: сопротивление должно отсутствовать (OL).
Если сопротивление между щётками не бесконечно, замените щётки или проверьте коллектор на замыкание. При отклонениях в показаниях статорных обмоток мотор подлежит ремонту или замене. Запишите все значения – они пригодятся для сравнения при повторной проверке после ремонта.
Что делать, если мультиметр показывает обрыв цепи в обмотках
Как проверить замыкание обмоток на корпус двигателя
- Отключите блендер от сети и разберите корпус, обеспечив доступ к двигателю.
- Очистите контакты обмоток и корпус от пыли и грязи – ложные показания часто возникают из-за загрязнений.
- При обнаружении замыкания осмотрите обмотки визуально: потемнения, оплавления или запах гари подтвердят неисправность.
- Используйте мегаомметр (если есть) для более точной проверки – он выдает напряжение 500 В и выявляет скрытые дефекты изоляции.
Какие неисправности мотора нельзя выявить мультиметром
Мультиметр измеряет только электрические параметры: сопротивление обмоток, наличие короткого замыкания или обрыва. Механические дефекты, такие как износ подшипников или деформация вала, остаются за пределами его возможностей. Например, если подшипники заклинило из-за перегрева или попадания жидкости, мотор может работать с повышенным шумом или вибрацией, но мультиметр покажет нормальные значения сопротивления. Для диагностики таких проблем требуется разборка и визуальный осмотр.
Проблемы с коллектором или щетками часто проявляются только под нагрузкой. Мультиметр не выявит неравномерный износ щеток или подгар ламелей коллектора, так как в обесточенном состоянии контакт может быть стабильным. При работе мотора под нагрузкой искрение или перебои в работе укажут на эти дефекты. Для проверки щеток их длину сравнивают с заводскими допусками – обычно не менее 5 мм, а коллектор осматривают на наличие черных следов или выработки.
Перегрев мотора из-за нарушения теплоотвода мультиметром не диагностируется. Если радиатор забит пылью или вентиляционные отверстия заблокированы, мотор будет перегреваться даже при исправных обмотках. Температуру корпуса можно измерить бесконтактным термометром: при превышении 80–90°C на холостом ходу требуется чистка или улучшение охлаждения.
Проблемы с магнитной системой, например, ослабление или смещение постоянных магнитов в бесколлекторных моторах, мультиметр не обнаружит. Симптомы – снижение мощности, неравномерное вращение или остановка под нагрузкой. Для проверки магнитов используют специальные приборы, измеряющие магнитную индукцию, или сравнивают работу мотора с эталонным образцом.
Микротрещины в обмотках или изоляции, которые проявляются только при вибрации или нагреве, мультиметр не зафиксирует. Такие дефекты приводят к периодическим коротким замыканиям, которые сложно выявить без испытаний под нагрузкой. Для диагностики применяют мегомметр, проверяя сопротивление изоляции при напряжении 500 В – оно должно быть не менее 1 МОм.
Неисправности электронных компонентов управления, таких как симисторы или конденсаторы, мультиметр может пропустить, если они выходят из строя только при определенных условиях. Например, конденсатор с утечкой тока или симистор с пробоем в одном направлении будут работать нестабильно. Для проверки конденсаторов используют ESR-метр, а симисторы тестируют под рабочим напряжением с помощью осциллографа.
Как собрать блендер после проверки мотора мультиметром
Перед сборкой убедитесь, что все детали сухие и очищены от остатков пищи или смазки. Особое внимание уделите посадочным местам подшипников и валу мотора – даже мелкие частицы могут вызвать дисбаланс или преждевременный износ. Протрите их безворсовой салфеткой, смоченной в спирте, если на поверхности остались следы жира.
Установите мотор в корпус, совместив крепежные отверстия с ответными элементами. Если блендер имеет резиновые амортизаторы, проверьте их целостность – трещины или деформация приведут к вибрации. Затягивайте винты крест-накрест, начиная с центральных, чтобы избежать перекоса. Момент затяжки для большинства моделей – 0,8–1,2 Н·м; превышение приведет к срыву резьбы.
Подключите провода к клеммам мотора согласно схеме, указанной на плате или в инструкции. Используйте паяльник мощностью 30–40 Вт для фиксации контактов, если соединение выполнено пайкой. Изолируйте места пайки термоусадочной трубкой или изолентой с классом не ниже 600 В. При подключении разъемов убедитесь, что защелки надежно зафиксированы – вибрация во время работы может ослабить контакт.
Соберите ножевой блок, установив ножи на вал с учетом направления вращения. Обычно на валу есть шлицы или насечки, предотвращающие прокручивание. Затяните фиксирующую гайку динамометрическим ключом с усилием 2–3 Н·м. Если гайка затянута слабо, ножи будут болтаться; слишком сильное усилие деформирует резьбу или вал.
Проверьте уплотнительное кольцо между корпусом и чашей. Даже микроскопические повреждения приведут к протечкам. Нанесите тонкий слой пищевой силиконовой смазки на резиновые элементы, если они потеряли эластичность. Установите чашу, прокрутив ее до щелчка – это сигнал о правильной фиксации. Не применяйте силу: если чаша не встает на место, проверьте положение уплотнителя.
Подключите блендер к сети и запустите на 3–5 секунд в режиме минимальной скорости. Прислушайтесь к шуму: равномерный гул без посторонних стуков или скрежета говорит о правильной сборке. Если мотор гудит, но не вращается, отключите прибор и проверьте ножевой блок – возможно, гайка затянута слишком сильно или ножи заклинило.
Завершите сборку установкой крышки и кнопок управления. Убедитесь, что все пластиковые защелки целы и фиксируются без люфта. Протрите корпус влажной тряпкой, удалив следы отпечатков или смазки. Храните блендер в разобранном виде, если не планируете использовать его в ближайшие дни – это продлит срок службы уплотнителей и подшипников.
