Закон Ома – не просто формула, а основа для анализа электрических цепей. В линейных резистивных цепях зависимость между током (I), напряжением (U) и сопротивлением (R) описывается уравнением I = U/R. Однако на практике эта связь редко бывает идеальной: реальные компоненты демонстрируют нелинейность, температурную зависимость и паразитные эффекты. Например, сопротивление медного провода увеличивается на 0,39% при росте температуры на 1°C, что при длительной нагрузке может привести к падению тока на 5–10% от расчетного значения.
В цепях переменного тока взаимосвязь усложняется реактивными элементами. Для катушки индуктивности (L) ток отстает от напряжения на 90°, а для конденсатора (C) – опережает на тот же угол. Полное сопротивление (Z) рассчитывается по формуле Z = √(R² + (XL − XC)²), где XL = 2πfL и XC = 1/(2πfC). При частоте 50 Гц конденсатор емкостью 10 мкФ создает реактивное сопротивление 318 Ом, что эквивалентно резистору в цепи постоянного тока. Игнорирование этих факторов приводит к ошибкам в расчетах мощности и перегреву оборудования.
Практическое применение этих принципов требует учета допусков компонентов. Стандартные резисторы имеют погрешность ±5%, а при импульсных нагрузках их сопротивление может временно изменяться на 1–2%. В высокочастотных цепях скин-эффект увеличивает активное сопротивление проводников: на частоте 1 МГц глубина проникновения тока в медь составляет всего 66 мкм. Для минимизации потерь используют многожильные провода или покрытия из серебра. При проектировании источников питания рекомендуется закладывать запас по току не менее 20% от расчетного значения, чтобы компенсировать неучтенные факторы.
В нелинейных цепях (диоды, транзисторы) закон Ома неприменим напрямую. Например, кремниевый диод начинает проводить ток при прямом напряжении 0,6–0,7 В, а ток через него экспоненциально зависит от напряжения: I = I0(eU/(nUT) − 1), где UT ≈ 26 мВ при комнатной температуре. Для стабилизации работы таких цепей применяют обратную связь или ограничительные резисторы. В импульсных преобразователях напряжения ключевую роль играет время переключения транзисторов: при задержке 10 нс на частоте 100 кГц потери мощности могут достигать 5% от общей рассеиваемой энергии.

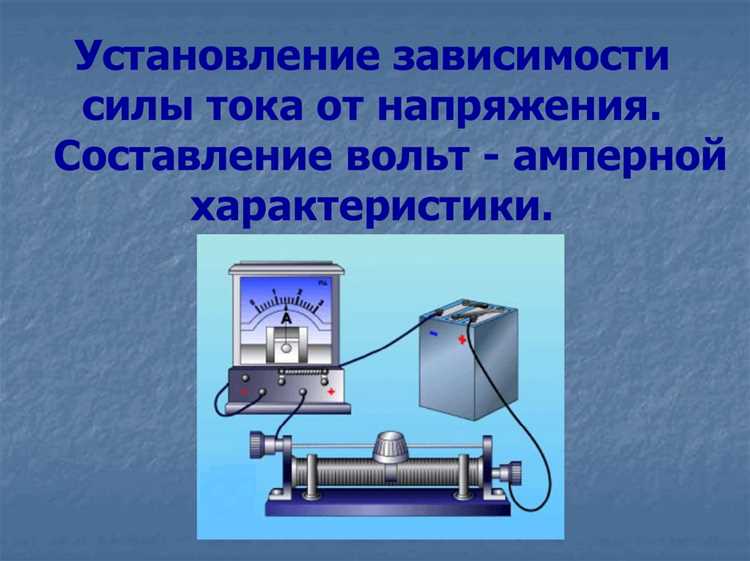

Как закон Ома определяет зависимость тока от напряжения и сопротивления
Закон Ома формулируется как I = U/R, где I – сила тока в амперах, U – напряжение в вольтах, R – сопротивление в омах. Эта зависимость показывает, что ток прямо пропорционален напряжению и обратно пропорционален сопротивлению. Например, при напряжении 12 В и сопротивлении 4 Ом ток составит 3 А. Если сопротивление увеличить до 6 Ом, ток упадёт до 2 А при том же напряжении. Такая линейная зависимость характерна для омических проводников, таких как металлы при постоянной температуре.
В реальных цепях сопротивление не всегда постоянно. Для полупроводников и газов зависимость I(U) нелинейна, но закон Ома остаётся базой для анализа. При расчётах важно учитывать температурный коэффициент сопротивления: для меди он составляет +0,0039 К⁻¹, то есть при нагреве на 100 °C сопротивление вырастет на 39%. Это критично для высокоточных устройств, где даже малые изменения тока влияют на работу. Например, в измерительных мостах Уитстона погрешность из-за нагрева может достигать 0,1%.
Закон Ома позволяет прогнозировать поведение цепи при изменении параметров. Если в цепи с источником 9 В и резистором 3 Ом параллельно подключить второй резистор 6 Ом, общее сопротивление снизится до 2 Ом, а ток возрастёт с 3 А до 4,5 А. Это демонстрирует, как параллельное соединение уменьшает эквивалентное сопротивление, увеличивая общий ток. Для последовательного соединения ток остаётся неизменным, но напряжение распределяется пропорционально сопротивлениям: на резисторе 2 Ом в цепи с общим сопротивлением 5 Ом при 10 В упадёт 4 В.
Практическое применение закона Ома включает расчёт предохранителей, выбор сечения проводов и проектирование делителей напряжения. Например, для цепи с током 5 А и напряжением 220 В минимальное сечение медного провода должно быть 0,75 мм² (по ПУЭ), чтобы избежать перегрева. В делителях напряжения на двух резисторах 1 кОм и 2 кОм при входном напряжении 15 В выходное составит 10 В. Ошибка в выборе резисторов на 10% приведёт к отклонению выходного напряжения на 0,5 В, что критично для аналоговых схем.
Закон Ома не работает в цепях с реактивными элементами (катушки, конденсаторы), где ток и напряжение сдвинуты по фазе. Однако для резистивных нагрузок он остаётся фундаментальным инструментом. При проектировании цепей рекомендуется использовать резисторы с допуском не более 5% для точных расчётов и избегать превышения номинальной мощности: резистор 0,25 Вт при токе 0,1 А и напряжении 10 В рассеивает 1 Вт, что приведёт к его выходу из строя. Для импульсных нагрузок учитывают пиковые значения тока и напряжения, а не средние.

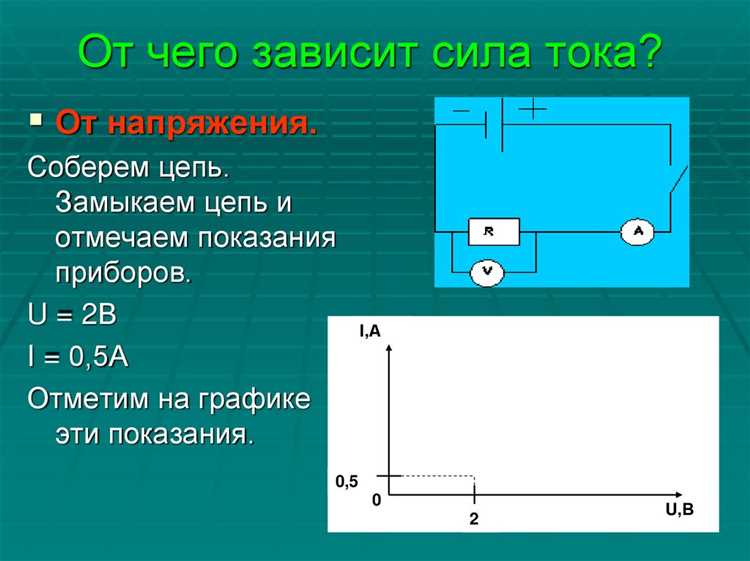

Практическое измерение напряжения и тока в простых электрических цепях
Для измерения напряжения и тока в цепях постоянного тока используют мультиметры с погрешностью не более 1–3%. Перед началом работы проверьте калибровку прибора: подключите его к эталонному источнику (например, 5 В от стабилизатора LM7805) и убедитесь, что показания отличаются не более чем на 0,05 В. При измерении напряжения щупы подключаются параллельно нагрузке, а при измерении тока – последовательно с разрывом цепи. Неправильное подключение (например, попытка измерить ток в режиме вольтметра) выведет прибор из строя.
В цепях с резисторами номиналом от 10 Ом до 1 МОм используйте следующие диапазоны измерений:
- Напряжение: 20 В (для источников до 12 В) или 200 В (для сетей 220 В).
- Ток: 200 мА (для маломощных цепей) или 10 А (с отдельным гнездом и предохранителем на 10 А).
Превышение пределов измерений приводит к перегрузке мультиметра. Для цепей с индуктивными элементами (катушки, двигатели) перед отключением прибора разрядите нагрузку через резистор 1 кОм, чтобы избежать скачков напряжения.
При сборке схемы для измерения тока соблюдайте полярность: красный щуп к «+», черный – к «–». В цепях переменного тока полярность не критична, но частотный диапазон мультиметра должен соответствовать сигналу (обычно до 400 Гц для бытовых моделей). Для импульсных источников питания (например, блоков питания ПК) используйте осциллограф: мультиметр покажет только среднеквадратичное значение, искажая реальную форму сигнала.
Типичные ошибки при измерениях:
- Использование изношенных щупов с сопротивлением >0,5 Ом – занижает показания тока на 5–10%.
- Измерение напряжения на разомкнутой цепи – прибор покажет ЭДС источника, а не падение на нагрузке.
- Игнорирование внутреннего сопротивления мультиметра: в режиме вольтметра оно составляет 10 МОм, в режиме амперметра – 0,1–1 Ом.
Для точных измерений в высокоомных цепях (>100 кОм) применяйте приборы с входным сопротивлением 1 ГОм.
Практический пример: измерение тока через резистор 100 Ом при напряжении 9 В. Подключите мультиметр в режиме амперметра (диапазон 200 мА) последовательно с резистором. Рассчитанный ток по закону Ома: 9 В / 100 Ом = 90 мА. Если прибор показывает 88 мА, погрешность вызвана внутренним сопротивлением мультиметра (≈0,5 Ом). Для устранения ошибки используйте режим измерения напряжения на резисторе (параллельное подключение) и пересчитайте ток по формуле I = U/R.

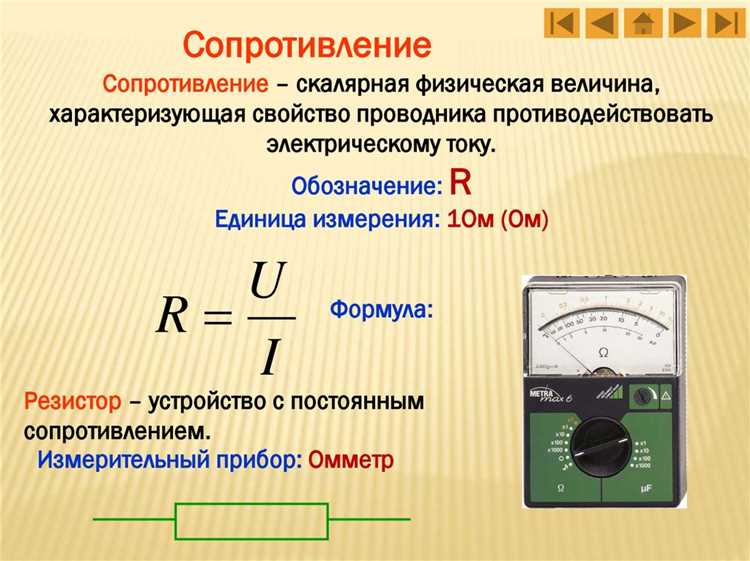

Влияние изменения сопротивления на силу тока при постоянном напряжении
Согласно закону Ома, при неизменном напряжении (U) сила тока (I) в цепи обратно пропорциональна сопротивлению (R): I = U/R. Например, если напряжение источника составляет 12 В, а сопротивление резистора увеличивается с 2 Ом до 6 Ом, ток снижается с 6 А до 2 А. Это демонстрирует прямую зависимость: каждое удвоение сопротивления уменьшает ток вдвое, а уменьшение сопротивления втрое – увеличивает ток втрое. Для точных расчётов используйте мультиметр в режиме измерения тока, подключая его последовательно с нагрузкой.
В реальных цепях изменение сопротивления может происходить из-за нагрева проводников, окисления контактов или подключения дополнительных элементов. Например, при нагреве медного провода на 100°C его сопротивление возрастает на ~40%, что при напряжении 5 В снизит ток с 1 А до ~0,71 А. Для минимизации таких эффектов применяют материалы с низким температурным коэффициентом сопротивления (например, константан) или термостабилизацию. При проектировании цепей учитывайте допуски резисторов: стандартный 5%-ный допуск при сопротивлении 1 кОм даёт разброс тока ±2,5% при напряжении 10 В.
В высокоточных устройствах (например, измерительных мостах) даже незначительные колебания сопротивления критичны. Так, при напряжении 1 В и сопротивлении 1 МОм изменение последнего на 0,1% (1 кОм) вызовет отклонение тока на 1 нА. Для стабилизации используют прецизионные резисторы с допуском 0,1% или менее, а также схемы компенсации дрейфа. В силовых цепях, напротив, снижение сопротивления (например, при коротком замыкании) приводит к резкому росту тока, что требует установки предохранителей или автоматических выключателей с номиналом, рассчитанным по формуле Iном = P/U, где P – мощность нагрузки.
Расчет мощности по известным значениям тока и напряжения
Мощность в электрической цепи определяется произведением силы тока (I) и напряжения (U) по формуле P = U × I. Эта зависимость универсальна для цепей постоянного тока и активных нагрузок в цепях переменного тока. Например, при напряжении 220 В и токе 5 А мощность составит 1100 Вт. Для точных расчетов важно использовать мгновенные значения тока и напряжения, особенно в цепях с реактивными элементами.
В цепях переменного тока с индуктивными или емкостными нагрузками активная мощность рассчитывается с учетом коэффициента мощности (cos φ): P = U × I × cos φ. Если cos φ неизвестен, его можно определить через фазовый сдвиг между током и напряжением. Для двигателей и трансформаторов типичные значения cos φ лежат в диапазоне 0,7–0,9. Игнорирование этого параметра приводит к завышению расчетной мощности на 10–30%.
При работе с импульсными источниками питания или ШИМ-регуляторами средняя мощность вычисляется интегрированием мгновенных значений за период. Для прямоугольных импульсов формула упрощается: P = U × I × D, где D – коэффициент заполнения (отношение длительности импульса к периоду). Например, при U = 12 В, I = 2 А и D = 0,5 средняя мощность составит 12 Вт.
В трехфазных цепях мощность рассчитывается для каждой фазы отдельно, а затем суммируется. Для симметричной нагрузки формула принимает вид P = √3 × Uл × Iл × cos φ, где Uл и Iл – линейные напряжение и ток. При Uл = 380 В и Iл = 10 А с cos φ = 0,8 мощность составит 5265 Вт. Ошибка в определении линейных или фазных значений приводит к неверным результатам.
Для измерения мощности в реальных условиях используют ваттметры или мультиметры с функцией True RMS. Приборы без этой функции дают погрешность до 40% при несинусоидальных токах. В цепях с высокими гармониками (например, в блоках питания компьютеров) рекомендуется применять специализированные анализаторы мощности, учитывающие спектральный состав сигнала.
При расчете мощности нагревательных элементов или резисторов учитывайте их номинальное сопротивление. Если известны только ток и сопротивление, используйте формулу P = I² × R. Для напряжения и сопротивления – P = U² / R. Например, резистор 100 Ом при токе 0,5 А рассеивает 25 Вт. Превышение допустимой мощности приводит к перегреву и выходу элемента из строя.
В низковольтных цепях (до 50 В) падение напряжения на проводах может существенно влиять на расчетную мощность. Например, при токе 10 А и сопротивлении провода 0,1 Ом падение составит 1 В. Если источник выдает 12 В, на нагрузке останется 11 В, а мощность снизится на 8%. Для минимизации потерь используйте провода с сечением, рассчитанным по допустимому току и длине линии.
Особенности поведения тока и напряжения в последовательных и параллельных цепях
В последовательных цепях ток через все элементы одинаков, что обусловлено законом сохранения заряда. Если цепь содержит резисторы с сопротивлениями R₁, R₂ и R₃, сила тока I определяется по формуле: I = U / (R₁ + R₂ + R₃), где U – общее напряжение источника. Напряжение же распределяется пропорционально сопротивлениям: U₁ = I·R₁, U₂ = I·R₂, U₃ = I·R₃. Это означает, что при увеличении сопротивления одного из элементов напряжение на нём растёт, а на остальных – падает.
Параллельные цепи отличаются тем, что напряжение на всех ветвях одинаково и равно напряжению источника. Ток в каждой ветви зависит от её сопротивления: I₁ = U / R₁, I₂ = U / R₂, I₃ = U / R₃. Общий ток равен сумме токов ветвей: I = I₁ + I₂ + I₃. При добавлении новой ветви с малым сопротивлением общий ток резко возрастает, что может привести к перегрузке источника питания.
- Последовательные цепи критичны к обрыву: при выходе из строя одного элемента ток прекращается во всей цепи. Это свойство используется в предохранителях, где перегорание тонкого проводника размыкает цепь.
- Параллельные цепи устойчивы к обрывам: отказ одного элемента не влияет на работу остальных. Именно поэтому бытовая электропроводка строится по параллельной схеме.
- В последовательных цепях с индуктивными или ёмкостными элементами фазовые сдвиги между током и напряжением суммируются, что усложняет расчёты.
При проектировании последовательных цепей важно учитывать мощность рассеивания каждого элемента. Если один из резисторов имеет меньшую допустимую мощность, чем остальные, он может перегреться даже при номинальном токе. Например, в цепи с U = 12 В и R₁ = 10 Ом, R₂ = 20 Ом мощность на R₁ составит P₁ = I²·R₁ = (0,4 А)²·10 Ом = 1,6 Вт, а на R₂ – P₂ = 3,2 Вт. При выборе резисторов их мощность должна превышать расчётную минимум в 1,5 раза.
В параллельных цепях с источниками разного напряжения возникает уравнительный ток, который может вывести оборудование из строя. Например, при параллельном подключении двух аккумуляторов с напряжениями 12 В и 11,5 В ток между ними достигнет сотен ампер, даже если нагрузка отсутствует. Для предотвращения этого используют диоды или балансировочные схемы.
Особенность смешанных цепей (последовательно-параллельных) заключается в необходимости пошагового расчёта. Сначала определяют эквивалентное сопротивление параллельных участков, затем суммируют его с последовательными сопротивлениями. Например, для цепи с R₁ = 5 Ом (последовательно), R₂ = 10 Ом и R₃ = 10 Ом (параллельно) эквивалентное сопротивление R₂₃ = (10·10)/(10+10) = 5 Ом, а общее сопротивление R = 5 + 5 = 10 Ом.
В цепях переменного тока с реактивными элементами (катушки, конденсаторы) поведение тока и напряжения усложняется из-за фазовых сдвигов. В последовательной RLC-цепи при резонансе (ωL = 1/ωC) напряжения на катушке и конденсаторе могут в десятки раз превышать напряжение источника, что требует применения элементов с соответствующим запасом по напряжению.
Для диагностики неисправностей в последовательных цепях измеряют напряжение на каждом элементе: его отсутствие указывает на обрыв, а заниженное значение – на увеличение сопротивления. В параллельных цепях проверяют ток в каждой ветви: его отсутствие свидетельствует об обрыве, а завышенное значение – о коротком замыкании. Применение мультиметра в режиме измерения тока или напряжения позволяет быстро локализовать проблему.
