Накладки порогов на Passat B6 (2005–2010 гг.) – элемент, который часто требует демонтажа при ремонте кузова, замене уплотнителей или покраске. В отличие от более поздних моделей, где крепление выполнено на клипсах, здесь используется комбинированная система: пластиковые пистоны и металлические защёлки. Ошибки при снятии приводят к поломке фиксаторов или повреждению лакокрасочного покрытия.
Перед началом работ подготовьте инструменты: пластиковые лопатки (2–3 шт.), отвёртку с плоским жалом (ширина 5–7 мм), магнитный захват (для извлечения пистонов) и силиконовую смазку. Работайте при температуре выше +10°C – пластик на морозе становится хрупким. Если накладка не снимается с первого раза, не применяйте силу: проверьте наличие скрытых креплений под уплотнителем двери или в районе заднего крыла.
На Passat B6 установлены два типа накладок: передняя (от переднего крыла до средней стойки) и задняя (от средней стойки до заднего бампера). Каждая крепится на 6–8 пистонах диаметром 8 мм и 2–3 металлических защёлках. Пистоны расположены неравномерно: 3 штуки – в передней части, 2 – в центральной, 1–2 – в задней. Защёлки находятся в районе дверных проёмов и требуют особой осторожности при демонтаже.
Начинайте снятие с передней накладки. Подденьте её пластиковой лопаткой в районе переднего крыла, где пистон находится на расстоянии 15 см от края. Аккуратно отщёлкните фиксатор, затем перемещайтесь к центру, освобождая остальные крепления. Металлические защёлки в дверном проёме отжимайте отвёрткой, вставляя её между накладкой и кузовом под углом 45°. Для задней накладки алгоритм аналогичен, но будьте внимательны: последний пистон часто ломается из-за коррозии.
После демонтажа осмотрите пистоны. Если на них видны трещины или деформация, замените их на новые (артикул VAG 1J0 867 249 A). Очистите посадочные места от грязи и ржавчины, нанесите тонкий слой силиконовой смазки на резиновые уплотнители пистонов. При обратной установке сначала зафиксируйте металлические защёлки, затем вставьте пистоны, начиная с центральных. Надавливайте до характерного щелчка – это гарантирует надёжную фиксацию.
Какие инструменты понадобятся для демонтажа накладок порогов
Для снятия накладок порогов на Volkswagen Passat B6 потребуется минимальный набор инструментов, но с конкретными характеристиками. Основной – пластиковый монтажный клин или набор лопаток для демонтажа пластиковых элементов. Оптимальная толщина клина – 3–5 мм, материал – нейлон или полиамид, чтобы не повредить лакокрасочное покрытие и защёлки. Избегайте металлических инструментов: они оставляют царапины и деформируют крепления.
Второй обязательный инструмент – отвёртка с насадками Torx. Накладки порогов на Passat B6 фиксируются винтами T20 и T25, реже T30. Используйте отвёртку с магнитным наконечником или держателем бит: винты часто расположены в труднодоступных местах, и их потеря усложнит сборку. Для удобства возьмите удлинитель для бит – это сократит время работы под дверными проёмами.
Дополнительно пригодятся:
- Плоскогубцы с тонкими губками – для извлечения пластиковых пистонов, если они сломаются при демонтаже.
- Фонарик с узким лучом – освещение под порогами слабое, а защёлки и винты нужно видеть чётко.
- Силиконовая смазка или WD-40 – обработайте ею закисшие крепления за 10–15 минут до начала работ.
- Перчатки из нитрила – защищают руки от острых краёв металла и грязи, улучшают сцепление с инструментом.
Если накладки снимаются впервые, подготовьте запасные пистоны (артикул VAG 6X0 867 241 или аналоги). Оригинальные крепления хрупкие, особенно после 5–7 лет эксплуатации, и часто ломаются при извлечении. Альтернатива – универсальные пистоны с артикулом 6X0 867 241 A, они подходят для большинства мест крепления на Passat B6.
Для финальной проверки герметичности стыков после установки новых накладок используйте мыльный раствор. Нанесите его на края порога и подайте воздух под давлением 0,5–1 бар через шланг с насадкой – пузырьки укажут на неплотное прилегание. Этот метод точнее визуального осмотра и исключает попадание влаги под накладку.

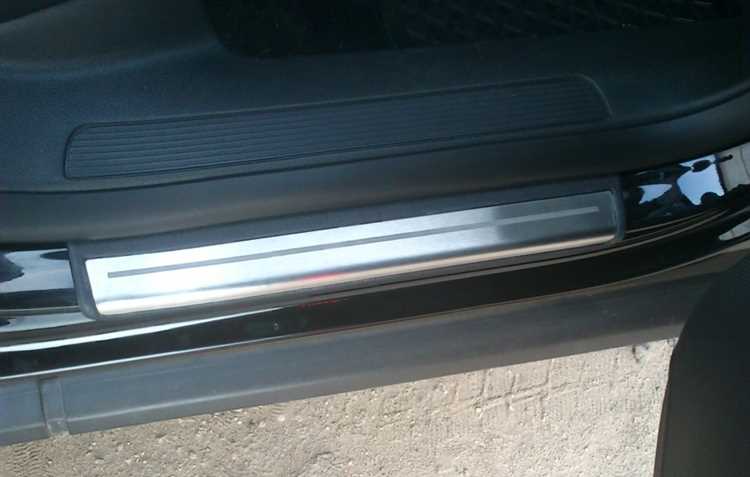

Как правильно подготовить автомобиль перед снятием накладок
Очистите пороги от грязи и реагентов с помощью мягкой щетки и обезжиривателя (подойдет спирт или специализированный очиститель для пластика). Особое внимание уделите зонам под накладками – там часто скапливается влага и песок, которые могут повредить лакокрасочное покрытие при снятии. Если накладки крепятся на защелках, осмотрите их на предмет коррозии или деформации: заржавевшие фиксаторы лучше заменить до установки новых элементов. Для защиты кузова от царапин используйте малярный скотч и защитную пленку, наклеив их по периметру накладок.
- Инструменты, которые понадобятся: пластиковые монтажные лопатки (2–3 шт.), отвертка с плоским шлицем (ширина жала 5–7 мм), набор торцевых головок (8–10 мм), резиновый молоток, фен строительный (для разогрева клеевых соединений).
- Если накладки посажены на двусторонний скотч, прогрейте их феном до 60–70°C – это ослабит адгезию и предотвратит повреждение пластика.
- При наличии винтовых креплений (обычно под резиновыми заглушками) заранее обработайте их проникающей смазкой WD-40 за 10–15 минут до демонтажа.
Пошаговая инструкция по снятию передних накладок порогов
Перед началом работ подготовьте инструменты: пластиковую лопатку для демонтажа (или тонкую отвёртку с обмотанным изолентой жалом), торцевую головку на 10 мм, удлинитель и трещотку. Отключите минусовую клемму аккумулятора, если планируете работать с электрическими разъёмами под накладкой – на некоторых модификациях Пассат Б6 там проходят провода подогрева сидений или датчиков.
Снимите переднее колесо с той стороны, где будете демонтировать накладку. Поддомкратьте автомобиль и установите его на надёжную подставку – работать лёжа под машиной небезопасно. Очистите порог от грязи и песка, чтобы избежать попадания абразивных частиц под пластик при снятии.
Накладка крепится на защёлках и двух болтах под пластиковыми заглушками. Начните с демонтажа заглушек: подденьте их плоской отвёрткой или лопаткой, начиная с переднего края. Заглушки расположены в районе дверного проёма и ближе к переднему бамперу – их всего две на каждой стороне.
Открутите болты под заглушками торцевой головкой на 10 мм. Болты могут быть затянуты с усилием, поэтому используйте удлинитель для увеличения рычага. Если болт проворачивается вместе с гайкой, удерживайте гайку ключом на 10 мм с внутренней стороны порога – доступ к ней открывается через технологическое отверстие в кузове.
- Начинайте отсоединять накладку с переднего края, вставляя лопатку между пластиком и металлом порога.
- Плавно отжимайте защёлки, двигаясь вдоль накладки к задней части – не прилагайте чрезмерных усилий, чтобы не сломать пластиковые фиксаторы.
- Если накладка не поддаётся, проверьте, не осталось ли незамеченных болтов или скрытых защёлок в районе дверного проёма.
После освобождения всех защёлок аккуратно потяните накладку на себя и вниз. На некоторых моделях под ней могут находиться электрические разъёмы – отсоедините их, нажав на фиксаторы. Если накладка снимается с трудом, осмотрите её на наличие дополнительных креплений: на отдельных версиях Пассат Б6 встречаются винты под декоративными накладками в нижней части порога.
Установите снятую накладку на чистую поверхность, чтобы не повредить её при хранении. Осмотрите металлический порог на предмет коррозии или повреждений – это удобный момент для обработки антикоррозийным составом. При обратной установке смажьте защёлки силиконовой смазкой, чтобы облегчить последующий демонтаж, и затягивайте болты с моментом 8–10 Н·м.
Как аккуратно демонтировать задние накладки порогов без повреждений
Задние накладки порогов на Volkswagen Passat B6 крепятся на комбинации пластиковых клипс и защёлок, расположенных в трёх ключевых зонах: под задним бампером, вдоль нижней кромки двери и у заднего крыла. Начните с осмотра креплений – большинство клипс типа T20 или Christmas tree (рождественская ёлка) скрыты под декоративной кромкой. Для их извлечения потребуется специальный съёмник пластиковых пистонов или тонкая плоская отвёртка с обмоткой изоленты, чтобы не поцарапать лакокрасочное покрытие. Первым делом отсоедините накладку от заднего бампера: подденьте её снизу в районе стыка с бампером, где обычно расположена первая клипса.
Следующий этап – освобождение креплений вдоль двери. Здесь накладка фиксируется двумя-тремя защёлками, которые входят в пазы кузова. Чтобы не сломать их, возьмитесь за край накладки ближе к середине и потяните на себя с равномерным усилием, одновременно надавливая на защёлки пальцами или отвёрткой. Если элемент не поддаётся, проверьте наличие скрытых винтов под резиновым уплотнителем двери – на некоторых модификациях они есть. Винты чаще всего имеют головку Torx T25, поэтому заранее подготовьте соответствующую биту.
У заднего крыла накладка удерживается одной-двумя клипсами и часто дополнительно приклеена на двухсторонний скотч. Чтобы не оторвать её вместе с краской, прогрейте зону стыка строительным феном до температуры 40–50°C – это размягчит клей и облегчит демонтаж. После прогрева аккуратно подденьте накладку пластиковым монтажным шпателем, начиная с угла, и ведите инструмент вдоль кромки, постепенно освобождая клипсы. Если скотч не поддаётся, используйте растворитель WD-40 или изопропиловый спирт, нанеся его по периметру и выждав 2–3 минуты.
После снятия накладки осмотрите кузов на предмет остатков клея или повреждённых клипс. Остатки скотча удаляйте только пластиковым скребком или резиновым ластиком – металлические инструменты оставят царапины. Если клипсы деформированы или сломаны, замените их на новые (артикулы для Passat B6: N 907 647 01 для стандартных пистонов, N 907 647 02 для усиленных). Перед установкой новой накладки обезжирьте поверхность кузова спиртовой салфеткой и при необходимости нанесите тонкий слой клея-герметика 3M 08008 для лучшей фиксации.
При обратной установке сначала защёлкните накладку в пазы у заднего крыла, затем прижмите её вдоль двери и зафиксируйте клипсами под бампером. Убедитесь, что все защёлки вошли в свои посадочные места без перекосов – даже небольшой люфт приведёт к дребезжанию на неровностях. После монтажа проверьте плотность прилегания накладки к кузову: зазор не должен превышать 1 мм, иначе внутрь будет попадать грязь и влага, ускоряя коррозию.
Что делать, если накладки порогов прикипели или заржавели
Первым признаком прикипания накладок становится сопротивление при попытке поддеть их отвёрткой или монтировкой. Если крепёжные пистоны не поддаются, не прилагайте чрезмерных усилий – риск повредить металл порога или лакокрасочное покрытие высок. Вместо этого смочите места соединений проникающей смазкой типа WD-40 или её аналогами (например, Liquid Wrench, PB Blaster). Нанесите состав на стыки накладки с кузовом и оставьте на 15–20 минут, повторив процедуру 2–3 раза. Для лучшего проникновения используйте шприц с иглой, чтобы ввести жидкость под накладку.
Если ржавчина уже образовалась на металле порога под накладкой, после демонтажа обработайте поверхность преобразователем ржавчины (например, Цинкарь, Кольчуга). Нанесите состав кистью, выдержите 10–15 минут, затем удалите остатки жёсткой щёткой или наждачной бумагой зернистостью P80–P120. При глубокой коррозии потребуется зачистка до чистого металла с последующим нанесением антикоррозийного грунта (эпоксидного или цинконаполненного).
Для облегчения снятия прикипевших накладок используйте тепловое воздействие. Строительный фен или даже бытовой на максимальной мощности прогревайте зону крепления в течение 2–3 минут, направляя поток воздуха на стык накладки и кузова. Разница температур расширит металл и ослабит сцепление ржавчины. После прогрева сразу попробуйте поддеть накладку пластиковой лопаткой или резиновым молотком – избегайте металлических инструментов, чтобы не поцарапать краску.
При сильном прикипании пистонов срежьте их головки болгаркой с тонким отрезным диском (1 мм) или дремелем. Остатки пистонов высверлите сверлом диаметром 4–5 мм, предварительно накернив центр. Если накладка держится на заклёпках, высверлите их сверлом на 0,5 мм меньше диаметра заклёпки, затем выбейте остатки бородком. Для замены используйте новые пистоны или заклёпки с аналогичными характеристиками (например, для VW Passat B6 подходят пистоны VAG N 907 177 01).
После снятия накладки осмотрите внутреннюю полость порога на предмет скопления влаги и грязи. Если обнаружены следы коррозии, промойте полость водой под давлением, просушите сжатым воздухом и обработайте антикором для скрытых полостей (например, Dinitrol ML, Tectyl 506). Нанесите состав через технологические отверстия с помощью пистолета-распылителя или трубки-удлинителя, равномерно распределяя по всей поверхности.
Перед установкой новой накладки обработайте её обратную сторону антигравийным составом (например, Body 950, Novol Gravit 630) для защиты от влаги и вибраций. Нанесите слой толщиной 1–2 мм на места контакта с кузовом, дайте просохнуть 10–15 минут. Это предотвратит повторное прикипание и снизит риск коррозии. Для дополнительной герметизации используйте бутилкаучуковую ленту (например, 3M 08537) по периметру накладки.
Если накладка деформирована или имеет следы сильной коррозии, замените её на новую. При выборе обратите внимание на каталожные номера оригинальных деталей: для Passat B6 (2005–2010) левый порог – 3C0 821 801 B, правый – 3C0 821 802 B. Аналоги от сторонних производителей (например, Febi, Meyle) могут отличаться по качеству пластика и точности подгонки, что влияет на долговечность крепления.
После установки проверьте плотность прилегания накладки по всему периметру. Зазоры более 1 мм укажут на необходимость подгонки или замены детали. Затяните крепёжные пистоны с усилием, указанным в сервисном руководстве (обычно 3–5 Н·м), избегая перетяжки. Прокатитесь на автомобиле 10–15 км, затем повторно проверьте фиксацию – вибрации могут ослабить крепление, если пистоны установлены неправильно.
Как очистить и обработать поверхность порогов после снятия накладок
После демонтажа накладок осмотрите пороги на предмет ржавчины, остатков клея и грязи. Для удаления битумных пятен и старого герметика используйте очиститель на основе нефтяных растворителей (например, *Liqui Moly Bitumen Entferner* или *3M General Purpose Adhesive Remover*). Нанесите средство на безворсовую салфетку и протрите поверхность, избегая контакта с ЛКП – агрессивные составы могут повредить краску. Если обнаружены очаги коррозии, зачистите их до металла наждачной бумагой P80–P120, затем обработайте преобразователем ржавчины (*Цинкарь*, *KERRY KR-240*). При глубоких повреждениях используйте шпатлёвку для металла (*BODY 992* или *Novol Bumper Fix*), нанося её тонким слоем и шлифуя после высыхания.
Перед нанесением защитного покрытия обезжирьте пороги спиртосодержащим составом (*антисиликон 3M 08984* или *PRESTO Silikon-Entferner*). Для долговременной защиты выберите антигравий на основе каучука (*Dinitrol 479* или *Tectyl Bodysafe*) – он сохраняет эластичность и устойчив к сколам. Наносите материал в 2–3 слоя с промежуточной сушкой 10–15 минут при температуре +20°C, используя пистолет-распылитель с давлением 2–3 бара. После полимеризации (24 часа) установите накладки обратно или покройте пороги воском для дополнительной защиты от влаги (*Collinite 845* или *Sonax Xtreme Wax*).
Особенности установки новых накладок или возврата старых на место
Перед установкой новых накладок порогов на Пассат Б6 проверьте состояние крепежных клипс. На заводских деталях используются клипсы типа *VAG N 907 273 01* (для передних порогов) и *VAG N 907 273 02* (для задних). Если старые клипсы деформированы или сломаны, замените их – стоимость одной не превышает 50 рублей. Оригинальные накладки (например, *5K0 821 803 A* для левой стороны) имеют выступы под клипсы, которые должны точно совпадать с отверстиями в кузове. При установке вдавливайте клипсы до щелчка, но не прилагайте чрезмерных усилий – пластик может треснуть.
Возврат старых накладок требует очистки посадочных мест от грязи и остатков герметика. Используйте пластиковый шпатель, чтобы не повредить лакокрасочное покрытие. Если накладка сидела на битумной мастике (характерно для машин после 2010 года), удалите её растворителем *646* или *антисиликоном*. Нанесите тонкий слой нового герметика *Terostat 9320* по периметру накладки – это предотвратит попадание влаги и скрипы. При установке сначала зафиксируйте переднюю часть, затем заднюю, выравнивая зазоры с дверями.
После монтажа проверьте плотность прилегания накладки к кузову. Допустимый зазор – не более 1 мм. Если накладка «играет», снимите её и подогните металлические фиксаторы плоскогубцами. На автомобилях с пакетом *R-Line* или заниженной подвеской могут потребоваться накладки с артикулами *3C0 821 803 D* – они имеют увеличенный выступ для компенсации изменённого клиренса. Не используйте клей или саморезы – это нарушит заводскую конструкцию и усложнит последующий демонтаж.
Типичные ошибки при снятии накладок порогов и как их избежать
Первая ошибка – игнорирование скрытых креплений. На Пассат Б6 накладки порогов фиксируются не только пластиковыми клипсами, но и металлическими защёлками в районе дверных проёмов. Пропустив их, можно сломать пластик при попытке отсоединить накладку рывком. Перед началом работ осмотрите порог снизу и изнутри салона: защёлки расположены на расстоянии 15–20 см от переднего и заднего краёв накладки. Используйте тонкую отвёртку или специальный съёмник для пластика, чтобы аккуратно отжать фиксаторы.
Вторая распространённая проблема – чрезмерное усилие при демонтаже. Клипсы на порогах Volkswagen изготовлены из хрупкого пластика, который трескается при сильном нажатии или ударе. Если накладка не поддаётся, проверьте, не осталось ли незамеченных винтов под резиновыми заглушками или в нишах под дверью. На Б6 часто встречаются саморезы под шестигранник на 5 мм – их легко пропустить, особенно если порог загрязнён.
Неправильный порядок снятия приводит к повреждению лакокрасочного покрытия. Начинать демонтаж нужно с передней части накладки, постепенно продвигаясь к задней. Если тянуть за середину, пластик деформируется, а металлический порог может поцарапаться об острые края креплений. При работе используйте защитную плёнку или малярный скотч на кромках дверей и крыльев, чтобы избежать случайных сколов.
Забыть отсоединить электрические разъёмы – ошибка, характерная для модификаций с подсветкой порогов или датчиками дверей. На Пассат Б6 такие разъёмы встречаются в районе передних стоек и под задним сиденьем. Перед полным снятием накладки отключите аккумулятор и проверьте наличие проводов, идущих к порогу. Игнорирование этого шага может привести к короткому замыканию или срабатыванию сигнализации.
Использование неподходящих инструментов – ещё один источник проблем. Металлические лопатки или отвёртки с широким жалом оставляют вмятины на пластике и царапины на кузове. Для снятия накладок подходят только пластиковые или нейлоновые съёмники, а также тонкие плоские отвёртки, обёрнутые изолентой. Если клипса сломалась, замените её на новую – артикул оригинальных креплений для Б6: N 907 326 01 (передняя часть) и N 907 326 02 (задняя).
Последняя ошибка – сборка без проверки герметичности. Накладки порогов на Пассат Б6 выполняют не только декоративную функцию, но и защищают кузов от влаги и грязи. Перед установкой убедитесь, что резиновые уплотнители не повреждены и плотно прилегают к металлу. Нанесите силиконовую смазку на места контакта пластика с кузовом, чтобы предотвратить скрипы и коррозию. Если уплотнитель порван, замените его – артикул оригинальной резинки: 3C0 821 807 A.
