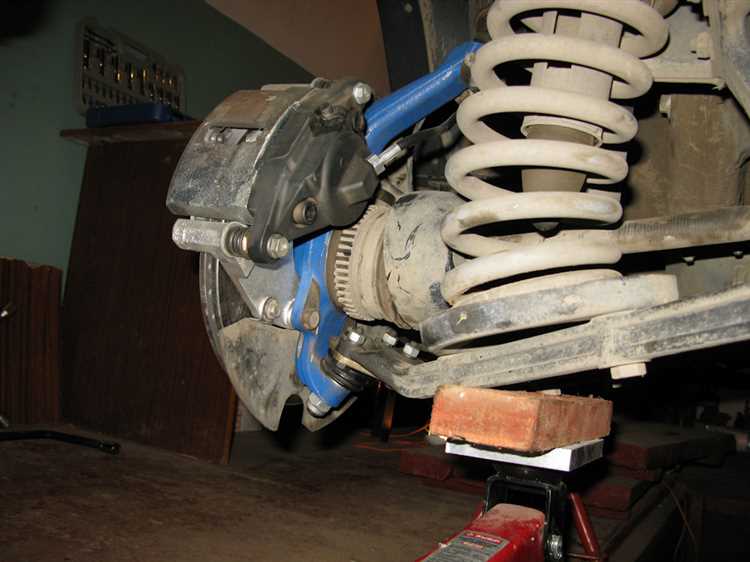

Нижняя шаровая опора на Ниве Шевроле – один из ключевых элементов подвески, отвечающий за подвижность колеса и передачу нагрузок. Средний ресурс детали составляет 40–60 тыс. км, но при эксплуатации по бездорожью или с поврежденными пыльниками срок службы сокращается до 20–30 тыс. км. Замена требуется при появлении стуков в подвеске, неравномерном износе шин или люфте колеса в вертикальной плоскости. Игнорирование проблемы приводит к разрушению шарнира, потере управляемости и риску отрыва колеса.
Для работы понадобятся: домкрат, баллонный ключ, съемник шаровых опор (или монтировка), ключи на 13, 17, 19, 22, молоток, зубило, динамометрический ключ. Рекомендуется использовать оригинальные опоры 2123-2904192 или аналоги от TRW, Lemforder, Febi – они выдерживают нагрузки до 5 тонн и имеют усиленную конструкцию. Перед началом работ установите автомобиль на ровную площадку, затяните ручник и подложите противооткатные упоры под задние колеса.
Процесс замены включает демонтаж колеса, отсоединение шаровой от рычага и поворотного кулака, установку новой детали и обратную сборку. Особое внимание уделите моменту затяжки гайки шарового пальца – 66–82 Н·м. После замены обязательно проверьте углы установки колес на стенде развала-схождения. Нарушение геометрии подвески приводит к ускоренному износу шин и ухудшению управляемости.
Если опора прикипела к рычагу, используйте проникающую смазку WD-40 или LIQUI MOLY и выдержите 15–20 минут перед демонтажем. При отсутствии съемника допускается выбивание пальца молотком через деревянную проставку, но это увеличивает риск повреждения посадочного места. Не экономьте на крепеже – замените гайку шарового пальца и болты крепления опоры к рычагу на новые.
Необходимые инструменты и материалы для замены шаровой опоры
Для замены нижней шаровой опоры на Ниве Шевроле потребуется стандартный набор инструментов, но с акцентом на специфические приспособления. Основной комплект включает головки на 13, 17, 19 и 22 мм – они понадобятся для откручивания болтов крепления опоры, гайки шарового пальца и ступичной гайки. Обязателен торцевой ключ с удлинителем, так как доступ к некоторым крепежным элементам ограничен. Также пригодится накидной ключ на 22 мм с длинным рычагом для срыва закисших соединений.
Съемник шаровых опор – критически важный инструмент, без которого демонтаж пальца из поворотного кулака превратится в многочасовую борьбу. Оптимальный вариант – универсальный винтовой съемник с регулируемыми захватами, подходящий для Нивы Шевроле. Альтернатива – специализированный съемник для ВАЗовских моделей, но его эффективность ниже при сильном закисании. Избегайте ударных методов (молоток, зубило), так как они повреждают посадочное место.
Домкрат и подставки под кузов – обязательные элементы безопасности. Используйте гидравлический домкрат грузоподъемностью не менее 2 тонн, так как Нива Шевроле имеет значительный вес. Подставки должны быть металлическими, с регулировкой по высоте, чтобы надежно зафиксировать автомобиль после подъема. Не полагайтесь на штатный домкрат – он не обеспечивает достаточной устойчивости при работе с подвеской.
Для очистки резьбовых соединений и обработки новых деталей понадобятся металлическая щетка, проникающая смазка (например, WD-40 или LIQUI MOLY LM-40) и графитовая смазка. Последняя наносится на резьбу новых болтов и гайку шарового пальца для предотвращения прикипания. Также пригодится динамометрический ключ для затяжки крепежа с заданным моментом: 66–82 Н·м для болтов опоры и 88–108 Н·м для ступичной гайки.
Из расходных материалов необходимы новая шаровая опора (оригинал 2123-2904192 или аналоги от TRW, Febi, Moog), комплект болтов крепления (артикул 2123-2904194), гайка шарового пальца (артикул 2101-2904196) и шплинт. Рекомендуется заранее приобрести пыльник шаровой опоры, если он не входит в комплект поставки. Для защиты резьбы от коррозии используйте герметик для резьбовых соединений, например, Loctite 243.
Дополнительные приспособления ускорят процесс: магнитный поддон для сбора мелких деталей, фонарь с узким лучом для подсветки труднодоступных мест, молоток с резиновой или медной головкой для аккуратного выбивания пальца (если съемник не справляется). При работе в условиях ограниченного пространства полезен гибкий удлинитель для головок. Не экономьте на качестве инструмента – дешевые ключи и съемники часто ломаются, усложняя ремонт.
Подготовка автомобиля: подъём и фиксация передней части
Перед началом работ убедитесь, что автомобиль установлен на ровной твёрдой поверхности. Асфальт или бетон предпочтительнее грунта – домкрат и опоры не должны проседать под нагрузкой. Если работы проводятся на улице, выберите место без уклона, иначе машина может сместиться при подъёме.
Включите первую передачу (или «P» для АКПП) и затяните стояночный тормоз. Под задние колёса установите противооткатные упоры с обеих сторон – даже на небольшом уклоне этого достаточно, чтобы предотвратить случайное движение автомобиля. Для Нивы Шевроле используйте упоры высотой не менее 10 см, так как клиренс позволяет колёсам преодолевать препятствия.
Ослабьте гайки крепления передних колёс на ½–¾ оборота ключом на 19 мм, не снимая их полностью. Это снизит нагрузку на ступицу при подъёме и предотвратит проворачивание колеса при дальнейшем демонтаже шаровой опоры. Если гайки закисли, обработайте их проникающей смазкой (например, WD-40) за 10–15 минут до начала работ.
Поднимите переднюю часть автомобиля с помощью гидравлического домкрата грузоподъёмностью не менее 2 тонн. Точка подъёма – штатное место на передней балке, обозначенное треугольником или надписью «Jack». Убедитесь, что домкрат установлен строго перпендикулярно земле, иначе он может соскользнуть. Поднимайте плавно, без рывков, до тех пор, пока колесо не оторвётся от земли на 5–7 см.
Установите под раму или переднюю балку страховочные опоры (подставки) высотой 30–40 см. Для Нивы Шевроле подойдут регулируемые стойки с широким основанием – они обеспечат устойчивость даже при неравномерной нагрузке. Никогда не используйте кирпичи, деревянные бруски или самодельные подпорки: они могут треснуть или развалиться под весом автомобиля.
Проверьте надёжность фиксации: покачайте автомобиль за бампер – он не должен смещаться. Если опоры просели, опустите машину и переустановите их. После этого можно полностью снять передние колёса и приступить к демонтажу шаровой опоры. Оставлять автомобиль на домкрате без страховки категорически запрещено – даже кратковременная работа под машиной в таком положении опасна.
Для дополнительной безопасности зафиксируйте переднюю балку металлическим тросом или цепью к неподвижной опоре (например, к стойке гаража). Это исключит случайное падение автомобиля при срыве страховочных стоек. Трос должен быть натянут без провисания, но не перетянут – иначе он может деформировать балку.
Перед началом работ ещё раз осмотрите все точки крепления: домкрат, опоры, противооткатные упоры. Убедитесь, что ни один из элементов не имеет видимых повреждений или деформаций. Только после этого приступайте к следующему этапу – демонтажу шаровой опоры.

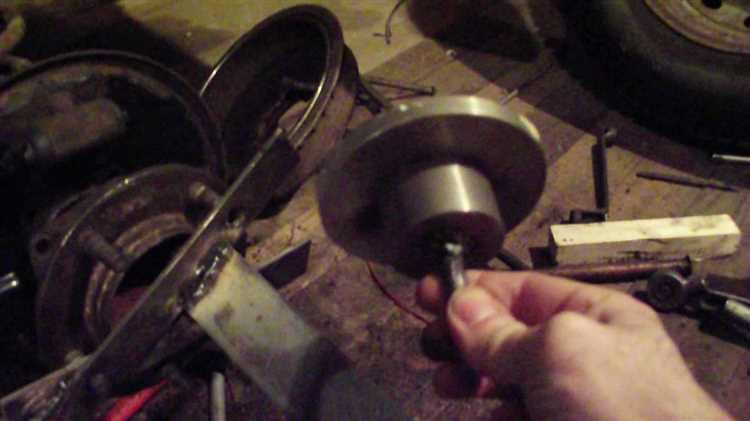

Демонтаж колеса и тормозного механизма для доступа к опоре
Перед началом работ зафиксируйте автомобиль на ровной поверхности стояночным тормозом и подложите противооткатные упоры под задние колеса. Ослабьте болты крепления колеса на ½ оборота ключом на 19 мм, не снимая их полностью. Поднимите переднюю часть машины домкратом, установив его на штатную точку поддомкрачивания – усиленную часть порога ближе к колесу. После подъема полностью выкрутите болты и снимите колесо, уложив его под днище в качестве страховки.
Для демонтажа тормозного суппорта потребуется ключ на 14 мм и шестигранник на 7 мм. Открутите два болта крепления суппорта к скобе, удерживая направляющие пальцы от проворачивания. Снимите суппорт, не отсоединяя тормозной шланг, и закрепите его проволокой к пружине стойки, исключив натяжение шланга. Если колодки мешают доступу, извлеките их из скобы, предварительно сняв фиксирующие пластины.
Снимите тормозной диск, если он не поддается – обстучите его молотком через деревянную проставку по внутренней поверхности. При сильной коррозии используйте проникающую смазку (WD-40, LIQUI MOLY LM-40) и выдержите 10–15 минут. Очистите посадочное место диска металлической щеткой, удалив грязь и ржавчину, чтобы избежать перекоса при обратной установке.
Проверьте состояние ступичного подшипника: при покачивании тормозного диска не должно быть люфта или посторонних шумов. Если люфт присутствует, замените подшипник перед сборкой. Отложите снятые детали в чистое место, избегая попадания на них масла или грязи – это критично для тормозной системы.
Отсоединение шаровой опоры от рычага и поворотного кулака
Перед началом работ убедитесь, что автомобиль надёжно зафиксирован на подъёмнике или подставках, а колесо снято. Используйте головку на 19 мм для откручивания гайки крепления шаровой опоры к поворотному кулаку. Гайка часто прикипает, поэтому нанесите проникающую смазку (например, WD-40) за 10–15 минут до демонтажа. Если грани сорваны, примените ударную головку или газовый ключ.
Для отделения пальца шаровой от кулака потребуется съёмник. Универсальный съёмник с резьбовым штоком (артикул 78.4001) подходит для Нивы Шевроле. Вставьте его между рычагом и кулаком, затягивайте шток до тех пор, пока палец не выйдет из конуса. Без съёмника можно использовать молоток, нанося резкие удары по боковой поверхности кулака, но риск повредить детали возрастает.
- Открутите три болта крепления шаровой к рычагу (головка на 17 мм). Болты расположены под углом – удобнее работать трещоткой с удлинителем.
- Если болты не поддаются, срежьте их болгаркой или высверлите. Заранее приобретите новые болты (артикул 21214-2904192) и гроверные шайбы.
- Перед снятием шаровой проверьте состояние сайлентблоков рычага – при сильном износе замените их одновременно.
После откручивания болтов шаровая опора останется закреплённой только пальцем в кулаке. Если съёмник не справился, воспользуйтесь монтировкой: вставьте её между рычагом и кулаком, создайте рычаг и резко надавите. Палец должен выскочить из посадочного места. Избегайте ударов по резьбе пальца – это приведёт к её деформации.
При демонтаже обратите внимание на состояние пыльника шаровой. Если он порван или потрескался, замените опору целиком – ремонтные комплекты для Нивы Шевроле не предусмотрены. Осмотрите посадочное место в рычаге: коррозия или деформация требуют замены рычага. Очистите поверхности от грязи и ржавчины металлической щёткой перед установкой новой детали.
Для облегчения последующей сборки смажьте резьбу новых болтов фиксатором резьбы (например, Loctite 243). Это предотвратит самопроизвольное откручивание. Перед установкой шаровой в кулак нанесите тонкий слой смазки на палец (ШРУС-4 или Литол-24) – это снизит трение при запрессовке и продлит срок службы детали.
Проверка состояния сопряжённых деталей перед установкой новой опоры
Перед монтажом новой шаровой опоры осмотрите рычаг подвески на предмет трещин, деформаций или коррозии в зоне крепления опоры. Особое внимание уделите сварным швам и участкам вокруг болтов – микротрещины здесь часто становятся причиной преждевременного износа. Если рычаг имеет следы сильной ржавчины (глубиной более 1 мм) или механические повреждения, замените его целиком: даже новая опора не компенсирует ослабленную конструкцию.
Проверьте состояние сайлентблоков рычага. Для этого используйте монтировку: подденьте рычаг и оцените люфт в резинометаллических втулках. Допустимый зазор – не более 2–3 мм. Если сайлентблоки имеют разрывы резины, глубокие трещины или смещение металлической обоймы, их необходимо заменить до установки новой опоры. Игнорирование этого этапа приведёт к неравномерному распределению нагрузок и ускоренному износу шаровой.
- Пальцы шаровых опор соседних узлов (верхней опоры, рулевых наконечников) – проверьте на люфт. Для этого зафиксируйте колесо в вывешенном состоянии и покачайте его в вертикальной плоскости, удерживая руками на 12 и 6 часах. Люфт более 0,5 мм указывает на необходимость замены.
- Пыльники шаровых опор и наконечников – осмотрите на целостность. Даже микроразрывы приведут к попаданию грязи и влаги, что сократит ресурс деталей в 2–3 раза.
- Ступичный подшипник – прокрутите колесо и прислушайтесь к шуму. Гул или хруст сигнализируют о критическом износе. Замена подшипника после установки новой опоры потребует повторного демонтажа рычага.
Оцените состояние шарниров стабилизатора поперечной устойчивости. Изношенные стойки стабилизатора (с люфтом в шаровых соединениях) создают дополнительные нагрузки на рычаг и новую опору. Для проверки покачайте стабилизатор рукой – если слышен стук или ощущается свободный ход, замените стойки. Диаметр шарового пальца стойки должен быть не менее 14,8 мм (допуск ±0,1 мм).
Перед сборкой очистите посадочное место опоры на рычаге от грязи и ржавчины металлической щёткой или наждачной бумагой (зернистость P80–P120). Нанесите тонкий слой графитовой смазки на контактные поверхности – это предотвратит прикипание и облегчит будущий демонтаж. Убедитесь, что отверстия под болты не имеют заусенцев и соответствуют диаметру крепежа (М12×1,25 для Нивы Шевроле).
После установки новой опоры проверьте углы установки колёс. Даже незначительное отклонение от заводских параметров (схождение: +0°05’–+0°20′, развал: -0°30’–0°00′) приведёт к неравномерному износу шин и дополнительной нагрузке на шаровую. Используйте стенд для регулировки или лазерный уровень с точностью не ниже 0,1°.
Установка новой шаровой опоры и правильная затяжка креплений
Вставьте шаровую опору в рычаг, совместив отверстия под болты. Затяните три крепежных болта моментом 50–60 Н·м, используя динамометрический ключ. Порядок затяжки не критичен, но рекомендуется начинать с центрального болта, затем переходить к крайним. Не применяйте ударный гайковерт – это может деформировать посадочные поверхности.
Установите поворотный кулак на шаровую опору, направив конусную часть в отверстие. Наживите гайку пальца опоры, но не затягивайте её полностью. Поддомкратьте рычаг до рабочего положения (когда колесо касается земли или подставки), чтобы имитировать нагрузку подвески – это критично для правильной центровки деталей.
Затяните гайку пальца шаровой опоры моментом 80–90 Н·м. Превышение этого значения приведет к деформации резьбы или разрушению пальца. Если гайка проворачивается вместе с пальцем, удерживайте его шестигранником на 17 мм через отверстие в кулаке. После затяжки закерните гайку в паз пальца, чтобы предотвратить самопроизвольное откручивание.
Проверьте свободный ход пальца опоры: при покачивании колеса в вертикальной плоскости не должно быть люфтов. Если они присутствуют, повторно затяните гайку с усилием до 100 Н·м, но не более – это предельное значение для резьбы М14×1,5. При необходимости замените гайку на новую с пластиковым стопорным кольцом (артикул 2123-2904194).
Установите колесо и опустите автомобиль. Прокатитесь на скорости 20–30 км/ч, затем проверьте затяжку всех креплений шаровой опоры. Особое внимание уделите болтам рычага – их ослабление приведет к перекосу опоры и ускоренному износу. Повторную проверку проводите через 50–100 км пробега.
Для защиты резьбовых соединений от коррозии нанесите на болты и гайки тонкий слой медной смазки или антизадирного состава (например, Liqui Moly Kupfer-Paste). Избегайте попадания смазки на резиновый пыльник опоры – это может вызвать его разбухание и разрушение. После установки проверьте углы установки колес на стенде развала-схождения.
Если после замены наблюдается стук при проезде неровностей, проверьте затяжку гайки пальца опоры и состояние сайлентблоков рычага. Не используйте шаровые опоры с поврежденными пыльниками – даже микротрещины приведут к попаданию абразива и быстрому износу шарнира. Средний ресурс качественной опоры на Ниве Шевроле составляет 40–60 тыс. км при условии регулярной проверки креплений.
Сборка тормозной системы и установка колеса на место
Перед установкой колеса проверьте состояние тормозных колодок и диска. Если толщина фрикционного слоя колодок менее 3 мм или на диске есть глубокие борозды (более 0,5 мм), замените их. Очистите поверхность диска металлической щёткой от ржавчины и грязи, используя очиститель тормозов. Нанесите тонкий слой медной смазки на посадочные места колодок в суппорте, чтобы предотвратить коррозию и скрип.
Установите тормозные колодки в суппорт, убедившись, что противоскрипные пластины находятся на своих местах. Если на автомобиле установлены датчики износа, подключите их к разъёмам. Перед монтажом суппорта проверьте состояние направляющих пальцев: они должны свободно перемещаться в своих гнёздах. Нанесите на них высокотемпературную смазку (например, TRW PFG110 или аналог) и установите новые резиновые пыльники, если старые повреждены.
Затяните болты крепления суппорта моментом 35–45 Н·м, используя динамометрический ключ. Подключите тормозной шланг, если он отсоединялся, и затяните штуцер моментом 25–30 Н·м. Убедитесь, что шланг не перекручен и не имеет перегибов. Прокачайте тормозную систему, если в неё попал воздух: для этого потребуется помощник, ключ на 8 мм и ёмкость для тормозной жидкости.
Перед установкой колеса осмотрите ступицу на наличие задиров или коррозии. Очистите привалочную поверхность металлической щёткой и нанесите тонкий слой графитовой смазки на шпильки. Проверьте состояние колесных гаек: резьба не должна быть сорвана, а грани – смяты. Если гайки имеют признаки износа, замените их новыми (артикул для Нивы Шевроле – 21214-3101060).
Наденьте колесо на ступицу, совместив отверстия диска со шпильками. Наживите гайки от руки, чтобы избежать перекоса. Затяните их крест-накрест в три этапа: сначала моментом 40 Н·м, затем 70 Н·м, и окончательно – 90–110 Н·м. Не используйте ударный гайковёрт на последнем этапе, чтобы не сорвать резьбу.
Опустите автомобиль с домкрата и проверьте затяжку гаек ещё раз. Убедитесь, что тормозной суппорт не задевает диск при вращении колеса. Проверьте уровень тормозной жидкости в бачке: он должен находиться между отметками «MIN» и «MAX». При необходимости долейте жидкость DOT-4 (артикул для доливки – РосДОТ-4 или аналог).
После сборки выполните тестовую поездку на скорости до 40 км/ч, несколько раз плавно нажав на педаль тормоза. Если педаль проваливается или ощущается вибрация, повторите прокачку системы. Проверьте отсутствие утечек тормозной жидкости в местах соединений шлангов и суппорта. При появлении посторонних шумов (скрип, скрежет) остановитесь и осмотрите тормозную систему.
Через 100–150 км пробега повторно проверьте затяжку колесных гаек и болтов суппорта. Если автомобиль эксплуатируется в условиях бездорожья или частых перепадов температур, рекомендуется проводить такую проверку каждые 500 км. Запишите дату замены шаровой опоры и тормозных компонентов в сервисную книжку для контроля интервалов обслуживания.
