Двигатель 2JZ-GE VVTi – это 3.0-литровый рядный шестицилиндровый агрегат с системой изменения фаз газораспределения на впускном валу. Точность установки ремня ГРМ критически важна: ошибка даже на один зуб приведет к нарушению фаз, потере мощности, а в худшем случае – к столкновению клапанов с поршнями. Метки на шкивах коленвала и распредвалов должны совпадать с ответными метками на крышках и блоке цилиндров с точностью до миллиметра.
Перед началом работ убедитесь, что двигатель находится в положении ВМТ (верхняя мертвая точка) первого цилиндра. Метка на шкиве коленвала должна совпадать с меткой «0» на нижней крышке ГРМ. На распредвалах метки «IN» (впуск) и «EX» (выпуск) должны быть направлены строго вверх и совпадать с ответными метками на крышках подшипников. Для проверки используйте щуп толщиной 0.05 мм – он должен свободно проходить между кулачком и толкателем клапана первого цилиндра.
Ремень ГРМ на 2JZ-GE VVTi имеет ресурс 90–100 тыс. км, но при замене обязательно проверяйте состояние натяжного и обводного роликов, а также сальников распредвалов и коленвала. Износ этих элементов приводит к смещению ремня и преждевременному обрыву. При установке нового ремня сначала зафиксируйте шкивы распредвалов с помощью специального приспособления (например, Toyota SST 09213-54015), чтобы исключить их проворачивание.
Натяжение ремня регулируется автоматическим натяжителем, но после установки требуется два полных оборота коленвала вручную для равномерного распределения нагрузки. После этого повторно проверьте совпадение всех меток. Если хотя бы одна из них сместилась – ремень установлен неверно. Не используйте ударные инструменты для проворачивания коленвала: это может привести к повреждению датчика положения коленвала или шпонки шкива.
Особое внимание уделите затяжке болтов шкивов распредвалов – момент затяжки составляет 54 Н·м. Перетяжка или недотяжка приведет к деформации шкивов и нарушению синхронизации. После завершения работ запустите двигатель и проверьте его работу на холостом ходу: обороты должны быть стабильными, без вибраций и посторонних шумов.

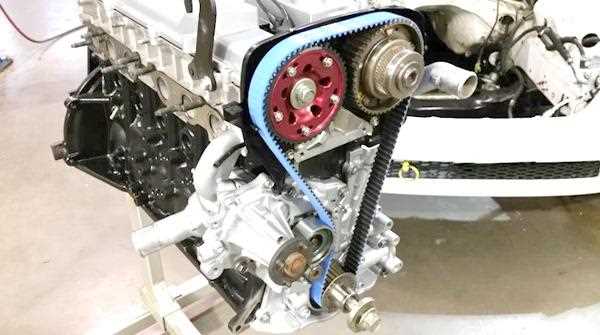

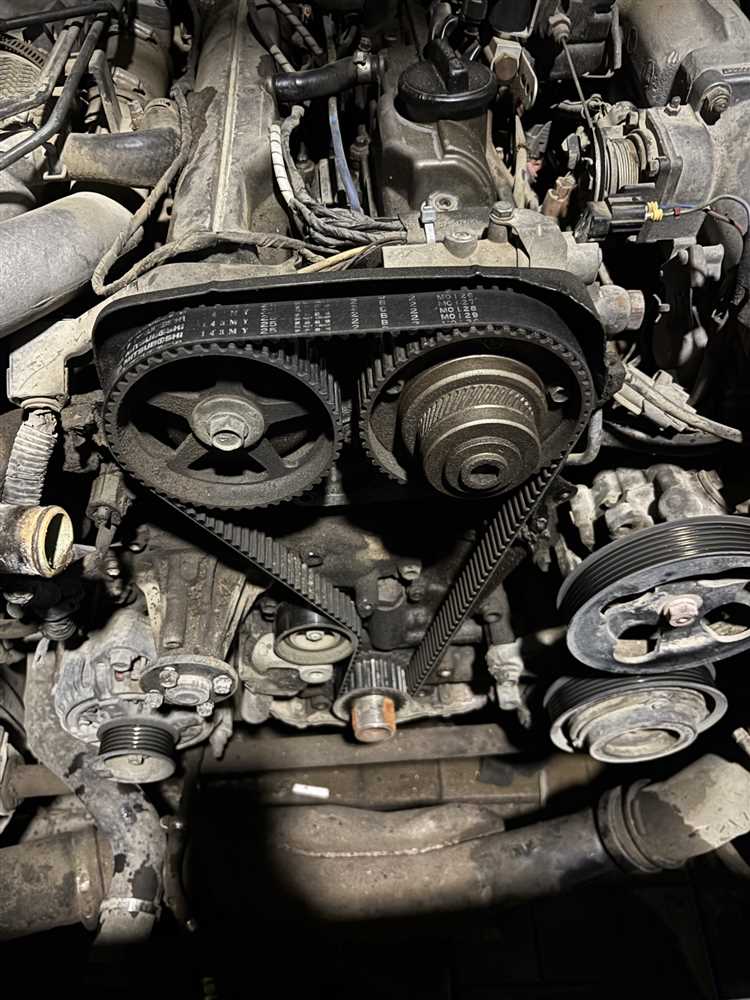

Установка ремня ГРМ на 2JZ-GE VVTi по меткам
Перед началом работ убедитесь, что коленвал и распредвалы выставлены по заводским меткам. На шкиве коленвала метка должна совпадать с риской на нижней крышке ГРМ (0° ВМТ), а на шестернях распредвалов VVTi – с ответными метками на задней крышке. Для точной проверки используйте штангенциркуль или специальный шаблон: расстояние между метками на шестернях должно составлять 114 мм при правильной установке. Если метки не совпадают, проверните коленвал на один полный оборот (360°) и повторите проверку.
При установке нового ремня ГРМ натяжение регулируется автоматическим натяжителем. После монтажа ремня на шестерни коленвала и распредвалов, убедитесь, что он не провисает на участке между коленвалом и выпускным распредвалом – допустимый прогиб не более 5 мм при нажатии с усилием 2 кг. Проверните коленвал вручную на два полных оборота (720°) по часовой стрелке, чтобы исключить задевание клапанов о поршни и убедиться в сохранении совпадения меток.
На двигателях 2JZ-GE VVTi критически важно соблюдать последовательность установки ремня: сначала коленвал, затем выпускной распредвал, впускной распредвал и помпа. Натяжитель устанавливается последним, после чего фиксируется болтом с моментом затяжки 43 Н·м. Не используйте старый натяжитель – даже при внешней исправности его ресурс ограничен 100 000 км. После затяжки натяжителя повторно проверьте метки и натяжение ремня.
Для финальной проверки подключите диагностический сканер и запустите двигатель на холостых оборотах. Убедитесь в отсутствии ошибок по датчикам распредвалов (P0340, P0341) и стабильности оборотов. Если двигатель работает неровно или слышны посторонние шумы, немедленно заглушите его и проверьте совпадение меток – даже минимальное смещение (на 1–2 зуба) приводит к нарушению фаз газораспределения и повреждению клапанов.
Необходимые инструменты и материалы для замены ремня ГРМ
Для замены ремня ГРМ на двигателе 2JZ-GE VVTi потребуется набор специфических инструментов. Основные: ключ на 19 мм для фиксации шкива коленвала, шестигранник на 6 мм для снятия крышки ГРМ, динамометрический ключ с диапазоном 20–100 Н·м для затяжки болтов. Обязательны фиксаторы распредвалов (артикул Toyota 09213-70010 или аналог) и стопор коленвала (например, JTC 4763). Без них невозможно точно выставить метки. Дополнительно пригодится съемник шкива коленвала – штатный болт часто закисает.
Комплект ремня ГРМ должен включать не только сам ремень (оригинал Toyota 13568-46020 или качественный аналог Gates T27028), но и натяжной и обводной ролики (артикулы 13503-46010 и 13505-46010). Замене подлежит и сальник коленвала (90311-40001), так как его демонтаж неизбежен. Для герметизации крышки ГРМ используйте прокладку (11115-46010) или формирователь прокладок Permatex 85420. Не экономьте на расходниках – повторная разборка из-за течи или обрыва ремня обойдется дороже.
Из вспомогательных материалов понадобятся: очиститель тормозов для обезжиривания поверхностей, консистентная смазка (Liqui Moly LM 47) для подшипников роликов, антифриз на долив (при снятии помпы). Работайте в перчатках – остатки старого ремня и масла агрессивны для кожи. Храните снятые детали в чистоте, избегая попадания пыли в механизм.
Снятие защитных кожухов и доступа к ремню ГРМ
На двигателе 2JZ-GE VVTi верхний и нижний кожухи ГРМ крепятся болтами с головкой на 10 мм. Верхний кожух фиксируется шестью болтами: четыре по периметру и два в нижней части, скрытые за шкивом коленвала. Перед демонтажем отсоедините разъем датчика положения распредвала и снимите крышку маслозаливной горловины, чтобы избежать повреждения пластика при снятии кожуха. Нижний кожух удерживается тремя болтами и одной гайкой – два болта расположены по бокам, один спереди, а гайка находится за шкивом коленвала.
Обязательно слейте охлаждающую жидкость перед снятием нижнего кожуха, так как он частично закрывает патрубок радиатора. Для этого открутите сливную пробку на блоке цилиндров (ключ на 14 мм) и пробку на радиаторе (ключ на 10 мм). После слива жидкости отсоедините шланг системы охлаждения от термостата, чтобы получить доступ к переднему болту нижнего кожуха. Если шланг не снимается, аккуратно подденьте его плоской отверткой, избегая повреждения уплотнительного кольца.
После демонтажа кожухов осмотрите состояние резиновых уплотнений. На верхнем кожухе используется одно сплошное кольцо по периметру, на нижнем – два отдельных: одно вокруг шкива коленвала, второе на стыке с блоком. При наличии трещин или деформаций замените их, так как даже микроскопические зазоры приведут к попаданию пыли и влаги на ремень. Оригинальные уплотнения имеют номера: 11482-46010 (верхнее) и 11483-46010 (нижнее).
Для доступа к ремню ГРМ потребуется снять шкив коленвала. Зафиксируйте маховик от проворачивания, вставив плоскую отвертку в технологическое отверстие на картере сцепления (расположено под стартером). Болт шкива затянут с моментом 186 Н·м – используйте головку на 19 мм и удлинитель не менее 50 см. Если болт не поддается, прогрейте его промышленным феном до 150–200°C, избегая перегрева сальника коленвала. После снятия шкива откроется доступ к натяжному ролику и нижней части ремня.
Правильное выставление коленвала и распредвалов по меткам
Распредвалы впуска и выпуска имеют отдельные метки на шестернях, которые должны совпадать с ответными указателями на крышках подшипников. На впускном распредвале метка выполнена в виде небольшого углубления на шестерне, на выпускном – в виде выступа. При правильной установке метки располагаются строго горизонтально, параллельно плоскости головки блока. Если метки смещены, проверьте целостность цепи или ремня ГРМ – растяжение или перескок на зуб приведет к некорректной работе VVTi.
Для выставления меток без демонтажа ремня ГРМ используйте специальный ключ для фиксации распредвалов (например, J-42049 или аналог). Шестерни распредвалов имеют отверстия под стопорные штифты, которые вставляются при совпадении меток. Коленвал фиксируется через отверстие в блоке цилиндров – для этого потребуется болт М10×1,25 длиной 80 мм, вкручиваемый в специальное резьбовое отверстие под стартером. Без фиксации валов попытки натяжения ремня приведут к смещению фаз.
При замене ремня ГРМ на двигателе с VVTi обязательно сбрасывайте адаптации системы изменения фаз. Для этого отключите разъем датчика положения распредвала (CMP) и прокрутите коленвал стартером в течение 5 секунд. После установки ремня и снятия фиксаторов выполните инициализацию VVTi через диагностический сканер – процедура занимает около 30 секунд и требует холостых оборотов двигателя.
На шестернях распредвалов 2JZ-GE VVTi нанесены дополнительные метки для проверки базовой синхронизации. На впускной шестерне – две риски (одна основная, вторая контрольная), на выпускной – одна. При совпадении основных меток контрольная риска на впускной шестерне должна находиться на 12°±1° от вертикали по часовой стрелке. Отклонение свидетельствует о неверной установке или износе привода ГРМ.
Если после установки ремня двигатель работает неровно или загорается ошибка P0011/P0012, проверьте совпадение меток повторно. На холодном двигателе допустимое смещение распредвалов относительно коленвала – не более 3° (один зуб шестерни). Для точной диагностики используйте осциллограф, сравнивая сигналы датчиков CMP и CKP. При расхождении более 5° требуется повторная установка ремня с обязательной заменой натяжителя и обводного ролика.
В процессе выставления меток избегайте прокрутки коленвала против часовой стрелки – это может привести к перескоку цепи или ремня на зуб. Если необходимо провернуть вал назад, делайте это не более чем на 10° с последующим возвратом в исходное положение. Для двигателей с высокой степенью износа рекомендуется предварительно снять клапанную крышку и визуально контролировать положение кулачков первого цилиндра – они должны быть направлены вверх под углом 90° к плоскости головки.
После окончательной установки меток и натяжения ремня ГРМ проверните коленвал вручную на два полных оборота (720°) и убедитесь в повторном совпадении всех меток. Если метки не совпадают, ремень установлен неверно – разберите привод и повторите процедуру. Натяжение ремня контролируйте по указателю на натяжителе: при правильной установке метка на подвижной части должна совпадать с выступом на неподвижной. Допустимое отклонение – не более 1 мм.
Проверка совпадения меток на шкивах и крышках двигателя
Перед финальной затяжкой ремня ГРМ убедитесь, что метки на шкивах коленвала и распредвалов совпадают с ответными рисками на крышках двигателя. На шкиве коленвала метка выполнена в виде небольшого выступа или углубления – она должна точно совпасть с меткой на нижней крышке ГРМ (обычно обозначена цифрой «0» или треугольником). На шкивах распредвалов VVTi метки расположены на торцах зубчатых колес: на впускном – в виде буквы «I», на выпускном – «E». Эти метки должны совместиться с ответными рисками на задней крышке ГРМ, причем на впускном шкиве метка смещена на 1 зуб против часовой стрелки из-за работы системы изменения фаз.
Для проверки используйте только заводские метки – самодельные или нанесенные маркером недопустимы. Если метки не совпадают, выполните следующие действия:
- Проверните коленвал ключом на 17 за болт шкива по часовой стрелке на 360° и вернитесь в исходное положение – иногда метки «проскакивают» из-за люфта.
- Снимите клапанную крышку и убедитесь, что кулачки распредвалов первого цилиндра направлены вверх под углом ~45° друг к другу (фаза перекрытия клапанов).
- При несовпадении меток на распредвалах ослабьте болты шкивов VVTi и поверните их вручную до точного совмещения, затем затяните моментом 54–64 Н·м.
Особое внимание уделите метке на масляном насосе – она должна совпадать с риской на шкиве коленвала. Если после установки ремня метки сместились, не пытайтесь корректировать положение шкивов «на глаз»: снимите ремень, верните шкивы в исходное положение и повторите установку. На двигателях 2JZ-GE VVTi допустимое отклонение меток – не более 0,5 зуба ремня (≈3° по коленвалу), иначе возможны сбои в работе системы зажигания и снижение мощности.
Установка нового ремня ГРМ с соблюдением натяжения
Перед установкой ремня убедитесь, что все метки совмещены: коленвала (на шкиве и крышке), распредвалов (на шестернях и задней пластине) и масляного насоса (при наличии). На двигателе 2JZ-GE VVTi допустимое отклонение меток – не более 1 зуба, иначе фазы газораспределения сместятся, что приведёт к потере мощности или повреждению клапанов.
Ремень устанавливайте в следующем порядке: сначала обведите его вокруг шкива коленвала, затем – через натяжной ролик, после – на шестерни распредвалов (сначала выпускной, затем впускной), и в завершении – на паразитный ролик. Избегайте перекручивания ремня: на участке между коленвалом и выпускным распредвалом он должен лежать ровно, без изгибов.

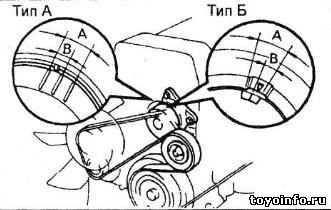

Для корректного натяжения используйте специальный ключ для натяжного ролика (например, Hazet 2587-1 или аналог). Вращайте ролик против часовой стрелки до тех пор, пока указатель натяжителя не совпадёт с прорезью в задней пластине. На холодном двигателе допустимое смещение указателя – не более 1 мм от центра прорези. Затяните болт натяжителя моментом 34–40 Н·м.
- Проверьте натяжение ремня после установки: нажмите пальцем на длинный участок между распредвалами с усилием 2 кг. Прогиб должен составлять 5–7 мм. Если значение меньше – ослабьте натяжение, если больше – усильте.
- После затяжки болта натяжителя прокрутите коленвал вручную на два полных оборота (720°) по часовой стрелке. Метки должны вернуться в исходное положение без смещений.
- Если метки не совпадают, снимите ремень и повторите установку с шага совмещения меток.
При установке нового ремня замените все ролики: натяжной (артикул Toyota 13505-46010), паразитный (13503-46010) и, при необходимости, обводной (если предусмотрен конструкцией). Использование старых роликов приводит к неравномерному износу ремня и преждевременному обрыву. Смазка подшипников роликов не требуется – они заполнены консистентной смазкой на заводе.
После установки запустите двигатель и дайте ему поработать на холостых оборотах 2–3 минуты. Прислушайтесь к посторонним шумам: свист или скрежет указывают на перетяжку ремня или неисправность роликов. Проверьте герметичность системы охлаждения – утечка антифриза на ремень сокращает его ресурс в 2–3 раза.
Ресурс ремня ГРМ на 2JZ-GE VVTi составляет 90–100 тыс. км, но при эксплуатации в тяжёлых условиях (частые запуски, высокая температура) интервал замены сократите до 60 тыс. км. После установки запишите пробег и дату замены в сервисную книжку – это поможет избежать пропуска регламентного обслуживания.
