Как заменить топливный фильтр на рено логан 1

Топливный фильтр на Рено Логан первого поколения (выпуск до 2012 года) расположен под днищем автомобиля, рядом с правым задним колесом. Его замена – обязательная процедура каждые 30 000 км или при появлении признаков засорения: рывках при разгоне, падении мощности, затруднённом запуске двигателя. Фильтр тонкой очистки (артикул 7700845961 для бензиновых версий) не подлежит промывке – только замене.

Для работы потребуются: новый фильтр, ключи на 10 мм и 19 мм, отвёртка с плоским жалом, ёмкость для слива топлива (до 0,5 л), домкрат или смотровая яма. Перед началом сбросьте давление в топливной системе: отключите предохранитель бензонасоса (F2 в монтажном блоке салона) и запустите двигатель до остановки. Это предотвратит разбрызгивание бензина при отсоединении шлангов.

На Логане с двигателем 1.4 или 1.6 л фильтр крепится на кронштейне двумя болтами. Шланги фиксируются быстросъёмными зажимами – для их снятия нажмите на пластиковые фиксаторы и потяните шланг на себя. Убедитесь, что уплотнительные кольца на новом фильтре целы: повреждения приведут к подсосу воздуха и нестабильной работе двигателя. После установки запустите двигатель и проверьте герметичность соединений – утечки топлива недопустимы.

На автомобилях с пробегом свыше 100 000 км рекомендуется заменить и фильтр грубой очистки (сетку бензонасоса), расположенный в топливном модуле. Это продлит ресурс форсунок и насоса. При замене фильтра используйте только оригинальные запчасти или аналоги от проверенных производителей (Mahle, Mann, Bosch) – дешёвые подделки быстро забиваются и ухудшают работу системы питания.

Какие инструменты и материалы понадобятся для замены

Для замены топливного фильтра на Рено Логан 1 потребуется стандартный набор инструментов, адаптированный под специфику креплений французского автомобиля. Основной инструмент – ключ на 10 мм или головка с трещоткой для откручивания хомута, фиксирующего фильтр на кронштейне. Также понадобятся плоскогубцы с тонкими губками или специальные зажимы для снятия топливных шлангов, так как штатные быстросъемные фитинги на Логане часто закисают.

Не обойтись без нового топливного фильтра, артикул которого зависит от года выпуска и типа двигателя. Для бензиновых версий 1.4 и 1.6 л подходит фильтр с каталожным номером 7700845961 (оригинал) или аналоги от Mahle (KX 33/1), Mann (WK 69/2), Bosch (0 450 905 316). Дизельные модификации требуют фильтр 1640000Q0B или его заменители, например, Delphi HDF922.

Для безопасного выполнения работ обязательно подготовьте огнетушитель и емкость для слива остатков топлива объемом не менее 0,5 литра. Даже после сброса давления в системе в фильтре и шлангах остается до 200 мл бензина, который может выплеснуться при демонтаже. Используйте перчатки из нитрила – топливо раздражает кожу, а синтетический материал устойчив к химическому воздействию.

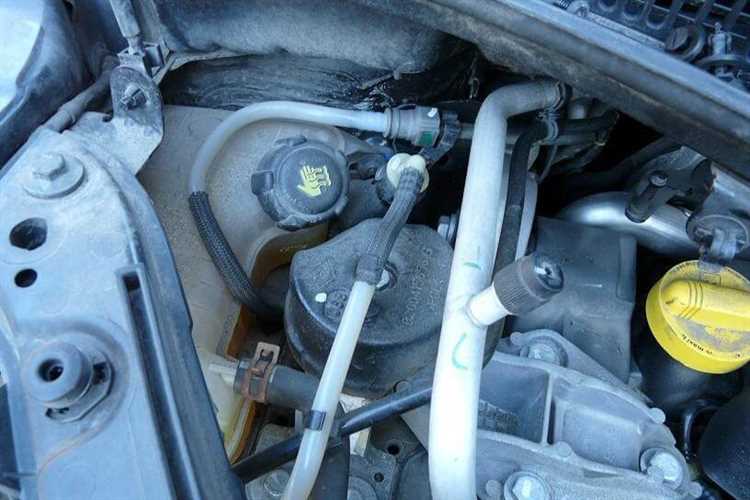

Дополнительно пригодится WD-40 или аналогичная проникающая смазка для обработки закисших соединений. Наносите состав за 10–15 минут до начала работ, чтобы облегчить снятие шлангов. Если фильтр расположен под днищем (на моделях до 2009 года), потребуется домкрат и подставки под кузов – штатные опоры не обеспечивают достаточного доступа. Для моделей с фильтром в моторном отсеке (после 2009 года) достаточно ключа на 7 мм для снятия защитного кожуха.

Не забудьте о новых уплотнительных кольцах для топливных шлангов. На Логане используются резиновые кольца с внутренним диаметром 8 мм (артикул 7701068727), которые часто повреждаются при демонтаже. Установите их на штуцеры фильтра перед подключением шлангов – это предотвратит подсос воздуха и утечки топлива. Для дизельных версий кольца идут в комплекте с фильтром.

В качестве вспомогательных материалов пригодятся ветошь без ворса для протирки соединений и пластиковые хомуты на случай, если штатные крепления фильтра повреждены. Избегайте использования металлических хомутов – они могут пережать шланги и нарушить герметичность системы. Для проверки герметичности после установки нового фильтра используйте диагностический сканер (например, ELM327) для считывания ошибок по топливной системе.

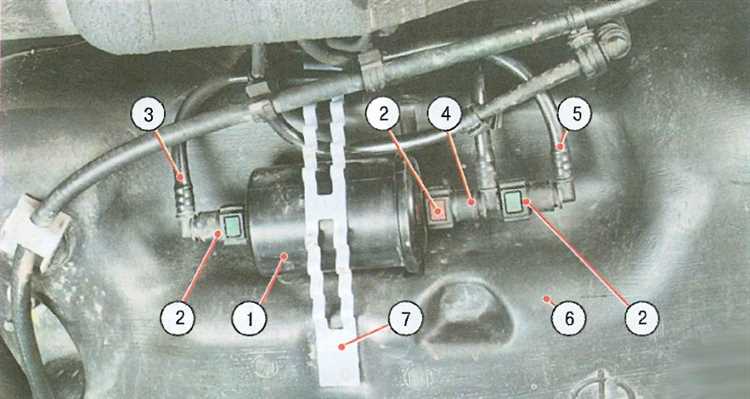

Где расположен топливный фильтр на Рено Логан 1 поколения

На Рено Логан первого поколения топливный фильтр находится под днищем автомобиля, ближе к задней части, с правой стороны по ходу движения. Его крепление выполнено на специальном кронштейне, зафиксированном на продольной балке кузова. Для доступа к фильтру потребуется поднять машину на подъемнике или использовать смотровую яму – без этого осмотр и замена будут крайне затруднительны.

Фильтр установлен в металлическом корпусе с двумя быстросъемными штуцерами для топливных шлангов. Ориентиром служит топливный бак: элемент расположен примерно на уровне его середины, но смещен к правому колесу. На моделях с двигателями 1.4 и 1.6 л расположение идентично, однако на версиях с ГБО фильтр может находиться в другом месте – проверяйте по факту.

В отличие от некоторых современных автомобилей, где фильтр интегрирован в модуль бензонасоса, на Логан 1 он вынесен отдельно. Это упрощает замену, но требует аккуратности при отсоединении шлангов – пластиковые фиксаторы часто ломаются при неосторожном обращении. Рекомендуется заранее приобрести новые зажимы (артикул 7700845961) или использовать плоскогубцы с узкими губками.

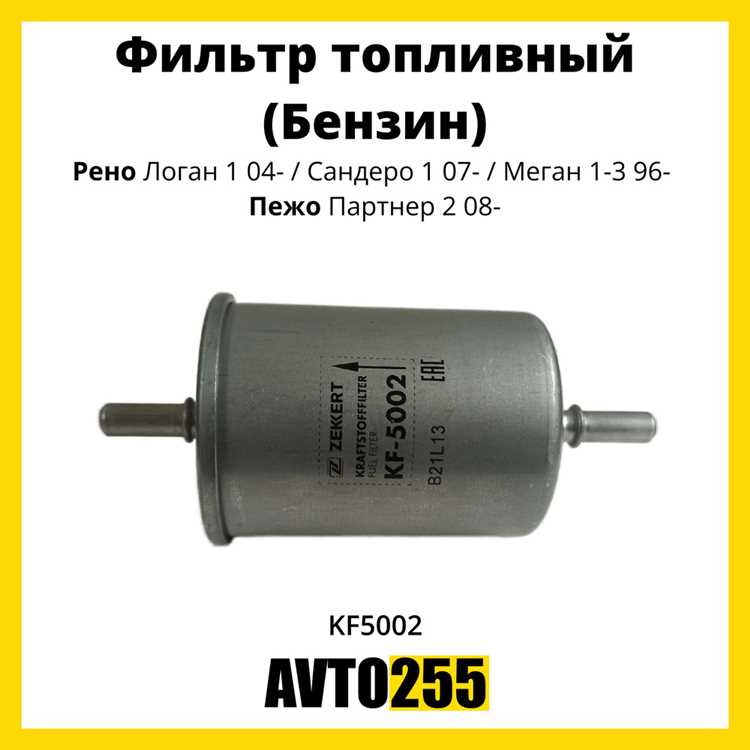

При поиске фильтра обратите внимание на его внешний вид: оригинальная деталь (артикул 7700845961 или 1567.97 для дизеля) имеет цилиндрическую форму с металлическим корпусом и двумя патрубками. Подделки часто отличаются некачественной сваркой швов или отсутствием гравировки номера. Если фильтр скрыт под пластиковым кожухом, его придется демонтировать – крепится он на двух болтах под ключ на 10.

На автомобилях, выпущенных до 2009 года, фильтр может быть установлен без защитного кожуха, что ускоряет замену, но увеличивает риск повреждения от дорожного мусора. После 2010 года Renault внедрила пластиковую защиту, которую необходимо снимать перед работой. Независимо от года выпуска, перед началом работ обязательно сбросьте давление в топливной системе, отсоединив предохранитель бензонасоса и запустив двигатель до остановки.

Как правильно сбросить давление в топливной системе

Перед заменой топливного фильтра на Рено Логан 1 необходимо сбросить давление в системе, чтобы избежать разбрызгивания бензина и травм. Давление в топливной магистрали может достигать 3–4 бар, что опасно при разъединении шлангов. Процедура занимает не более 5 минут, но требует точного выполнения шагов.

Отключите топливный насос, сняв предохранитель или реле. На Логане 1 с двигателем K7J/K7M (1.4/1.6 л) предохранитель насоса расположен в монтажном блоке под капотом – это 10-амперный элемент с маркировкой F2 (или F02 в зависимости от года выпуска). На моделях с 16-клапанным мотором K4M реле насоса обозначено как R14. Извлеките его с помощью пинцета или отвертки.

Запустите двигатель и дайте ему поработать на холостом ходу до остановки. Обычно мотор глохнет через 5–15 секунд, когда остатки топлива в магистрали израсходуются. Если двигатель не запускается после извлечения предохранителя, проверьте правильность его выбора – ошибка приведет к сохранению давления.

После остановки двигателя прокрутите стартер 2–3 секунды, чтобы стравить остаточное давление в рампе. Это исключит выброс топлива при отсоединении шлангов. На автомобилях с пробегом более 100 000 км рекомендуется дополнительно отключить минусовую клемму аккумулятора – это предотвратит случайное срабатывание насоса при включении зажигания.

Проверьте эффективность сброса давления, нажав на золотник клапана на топливной рампе (расположен под пластиковой крышкой на двигателе). Если давление стравлено правильно, бензин не должен выходить под напором. При наличии остаточного давления повторите процедуру с прокруткой стартера.

Не используйте метод отсоединения топливного шланга на работающем двигателе – это чревато возгоранием и повреждением топливной системы. Также избегайте сброса давления через сливной штуцер на фильтре: на Логане 1 он отсутствует, а попытки импровизации могут привести к утечкам.

После завершения работ установите предохранитель или реле на место. Запустите двигатель и убедитесь в отсутствии подтеканий топлива в местах соединений. Если мотор не заводится с первого раза, дайте стартеру поработать 5–7 секунд – насосу потребуется время для восстановления давления в системе.

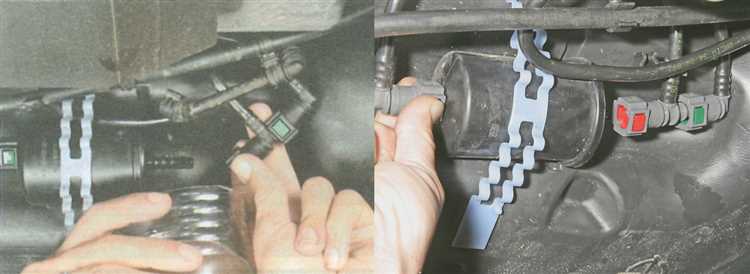

Пошаговая инструкция по отсоединению топливных шлангов

Топливный фильтр на Рено Логан 1 крепится к кузову хомутом с болтом на 10. Ослабьте его торцевым ключом, но не снимайте полностью – достаточно отвести хомут в сторону, чтобы получить доступ к шлангам. Под фильтром разместите емкость объемом не менее 0,5 литра для сбора остатков топлива.

На фильтре два шланга: входной (от бака) и выходной (к двигателю). Каждый фиксируется пластиковым замком-фиксатором. Нажмите на выступы фиксатора большим и указательным пальцами одновременно, сдвигая его в сторону фильтра. Усилие потребуется значительное – до 5 кг, но без рывков, чтобы не сломать защелку.

После освобождения фиксатора потяните шланг строго вдоль оси фильтра. Если он не поддается, проверните его на 10–15 градусов влево-вправо, одновременно вытягивая. Избегайте перекосов – это может повредить уплотнительное кольцо внутри штуцера. При сопротивлении используйте плоскую отвертку как рычаг, поддевая шланг у основания, но не касаясь пластика фильтра.

При отсоединении выходного шланга (к двигателю) будьте готовы к вытеканию 100–150 мл топлива. Направьте струю в емкость, не допуская попадания на горячие детали выпускного коллектора. Если шланг прикипел, обработайте место соединения проникающей смазкой (WD-40) и подождите 2–3 минуты.

Проверьте состояние уплотнительных колец на штуцерах фильтра. Если они затвердели, потрескались или деформированы – замените их. Артикул оригинального кольца: 7700845961. Установите новые кольца на штуцеры фильтра перед подключением шлангов, смазав их тонким слоем чистого бензина для облегчения монтажа.

После отсоединения обоих шлангов зафиксируйте их в вертикальном положении, чтобы минимизировать утечку топлива. Закройте отверстия фильтра и шлангов заглушками или полиэтиленовыми пакетами, закрепив их резинками. Это предотвратит попадание грязи в систему и облегчит последующую установку нового фильтра.

Как снять старый топливный фильтр без повреждений

Перед началом работ сбросьте давление в топливной системе. Для этого отсоедините разъем топливного насоса, расположенный под задним сиденьем, и запустите двигатель. Он заглохнет через 3–5 секунд – давление упадет. Отключите клемму аккумулятора, чтобы исключить случайное искрение. Под фильтром (находится под днищем у правого заднего колеса) подложите емкость объемом не менее 0,5 л – остатки топлива вытекут при демонтаже.

Осмотрите крепления фильтра: на Рено Логан 1 он фиксируется пластиковым хомутом с защелкой или металлическим кронштейном на болтах. В первом случае отожмите защелку плоской отверткой, во втором – открутите болт на 10 мм торцевым ключом. Не прилагайте чрезмерных усилий: пластиковые детали хрупкие, а резьба на болтах может быть закисшей. Если крепление не поддается, обработайте его проникающей смазкой (WD-40, LIQUI MOLY) и подождите 10–15 минут.

Отсоедините топливные шланги, нажав на фиксаторы быстросъемных соединений. На фильтре Логана используются два типа фиксаторов: зеленые (на входе) и белые (на выходе). Нажмите на выступающие части фиксатора пальцами или тонкими пассатижами, одновременно потянув шланг на себя. Если шланг не снимается, проверьте, не осталось ли внутри уплотнительное кольцо – его часто забывают извлечь.
При работе с металлическими хомутами на шлангах (редко, но встречается на старых моделях) ослабьте их затяжку ключом на 7 мм. Не скручивайте шланги резко – это может повредить внутренний слой и вызвать утечку топлива после установки нового фильтра.
Если шланг прикипел к штуцеру, прогрейте место соединения строительным феном (температура не выше 100°C) или оберните ветошью, смоченной в горячей воде. Избегайте использования отверток или других рычагов – риск сломать штуцер высок.

После отсоединения шлангов аккуратно извлеките фильтр из кронштейна. Наклоните его в сторону, чтобы слить остатки топлива в емкость. Осмотрите посадочное место: удалите грязь и ржавчину металлической щеткой, проверьте состояние резиновых уплотнителей на штуцерах. Если уплотнители потрескались или деформированы, замените их – артикул оригинальных колец: 7700845961 (вход) и 7700845962 (выход).

Перед утилизацией старого фильтра оберните его полиэтиленовым пакетом – это предотвратит пролив топлива. Проверьте маркировку на корпусе: на Логане 1 с двигателями 1.4 и 1.6 устанавливаются фильтры с разной пропускной способностью (например, 7700845963 для 1.4 л, 7700845964 для 1.6 л). Запомните ориентацию стрелки на корпусе – она указывает направление потока топлива и критична при установке нового фильтра.

Проверка состояния уплотнительных колец перед установкой

Уплотнительные кольца топливного фильтра на Рено Логан 1 изготовлены из нитриловой резины (NBR) и рассчитаны на рабочее давление до 4 бар. Перед установкой осмотрите их на предмет трещин, разрывов или деформации – даже микротрещины приведут к утечке топлива. Особое внимание уделите внутреннему диаметру: кольцо должно плотно облегать штуцер фильтра без зазоров. Если поверхность кольца покрыта белым налётом или липким слоем, это признак старения материала – замените его, даже если видимых повреждений нет. Стандартный размер колец для Логана 1: наружный диаметр 14 мм, внутренний 10 мм, толщина 2 мм.

Перед монтажом смажьте кольца тонким слоем чистого дизельного топлива или специальной смазкой на основе силикона (например, Liqui Moly 3300). Не используйте моторное масло или солидол – они разрушают резину. Установите кольца строго в канавки штуцеров, избегая перекручивания. После затяжки соединений проверьте герметичность: запустите двигатель на 30 секунд и осмотрите места стыков на предмет подтёков. Если обнаружены капли топлива, подтяните штуцеры с моментом 12–15 Н·м, но не превышайте усилие – это приведёт к срыву резьбы.

Установка нового фильтра с соблюдением направления потока

Перед монтажом нового топливного фильтра на Рено Логан 1 проверьте стрелку на его корпусе – она указывает направление движения бензина от бака к двигателю. На моделях с 1.4 и 1.6-литровыми моторами фильтр устанавливается вертикально, входным штуцером вниз. Если стрелка отсутствует, ориентируйтесь по надписям: «IN» (вход) и «OUT» (выход), где «IN» всегда соединяется с топливопроводом от бака.

Смажьте новые уплотнительные кольца тонким слоем чистого моторного масла – это предотвратит их повреждение при затяжке и обеспечит герметичность. Используйте только оригинальные кольца или аналоги с маркировкой 7700845961 (Renault) – другие размеры могут привести к утечкам. Не применяйте силиконовые смазки или герметики: они разъедают резину и нарушают работу системы.

Вставьте фильтр в кронштейн до упора, убедившись, что он не перекошен. На моделях до 2009 года кронштейн крепится одним болтом на 10, после – двумя. Затягивайте болты моментом 8–10 Н·м, избегая чрезмерного усилия: алюминиевый кронштейн может треснуть. Если фильтр болтается, проверьте наличие пластиковых втулок – они часто теряются при демонтаже.

Подсоедините топливные шланги, совместив их с соответствующими штуцерами. На фильтрах с быстросъемными фиксаторами (цветные защелки) нажмите на них до щелчка – это гарантирует надежную фиксацию. Для металлических хомутов используйте ключ на 10: затягивайте до момента 12–15 Н·м, но не переусердствуйте – резьба на штуцерах легко срывается.

После установки запустите двигатель и проверьте фильтр на отсутствие подтеканий. Осмотрите места соединений при работающем моторе: даже капля бензина требует повторной затяжки. Если течь не устраняется, замените уплотнительные кольца – деформированные или пережатые они не обеспечат герметичность. На холостых оборотах давление в системе достигает 3,5 бар, поэтому малейший дефект приведет к утечке.

Зафиксируйте топливопроводы пластиковыми хомутами, чтобы исключить их вибрацию и трение о кузов. На Рено Логан 1 часто встречается проблема перетирания шлангов об кронштейн стабилизатора – используйте заводские крепления или аналоги с каталожным номером 8200215773. После пробной поездки (5–10 км) повторно проверьте все соединения: тепловое расширение может ослабить затяжку.

Подключение топливных шлангов и проверка герметичности

После установки нового фильтра наденьте топливные шланги на штуцеры до характерного щелчка фиксаторов. Убедитесь, что оба шланга (входной и выходной) плотно сидят – проверьте рукой: при попытке стянуть шланг он не должен смещаться. На моделях с двигателем 1.4/1.6 л (K7J/K7M) используйте хомуты с маркировкой «Renault 7701205988» для дополнительной фиксации, если оригинальные зажимы повреждены. Перед запуском двигателя сбросьте давление в системе, отсоединив разъем топливного насоса (расположен под задним сиденьем) и прокрутив стартер 3–5 секунд.

Запустите двигатель и осмотрите места соединений на предмет утечек. Используйте фонарик – даже минимальное подтекание топлива заметно по блеску на металлических поверхностях. При обнаружении капель заглушите мотор, дождитесь падения давления (2–3 минуты) и повторно защелкните шланги. На холостых оборотах проверьте герметичность в течение 2–3 минут: утечка более 2–3 капель в минуту требует замены уплотнительных колец на штуцерах (артикул 7700845961).

Запуск двигателя и диагностика возможных неисправностей

Обратите внимание на следующие признаки неисправностей, требующие немедленного вмешательства:

Двигатель глохнет через 10–15 секунд после запуска – вероятен подсос воздуха в топливной магистрали или негерметичное соединение фильтра. Проверьте затяжку хомутов и состояние уплотнительных колец.
Повышенные обороты холостого хода (более 900 об/мин) или их нестабильность – возможна неполная прокачка системы. Повторите процедуру удаления воздуха, ослабив штуцер на топливной рампе до появления ровной струи топлива без пузырьков.
Посторонние шумы (свист, скрежет) из-под капота – проверьте правильность установки фильтра и отсутствие контакта его корпуса с другими элементами.

Если после запуска загорается лампа «Check Engine», подключите диагностический сканер к разъему OBD-II и считайте коды ошибок. Наиболее частые коды после замены фильтра:

P0171 – бедная смесь. Проверьте герметичность впускного тракта и работу датчика массового расхода воздуха (ДМРВ).
P0300–P0304 – пропуски зажигания. Осмотрите свечи зажигания и высоковольтные провода на предмет повреждений.
P0087 – низкое давление в топливной рампе. Убедитесь в отсутствии перегибов топливных шлангов и исправности топливного насоса.

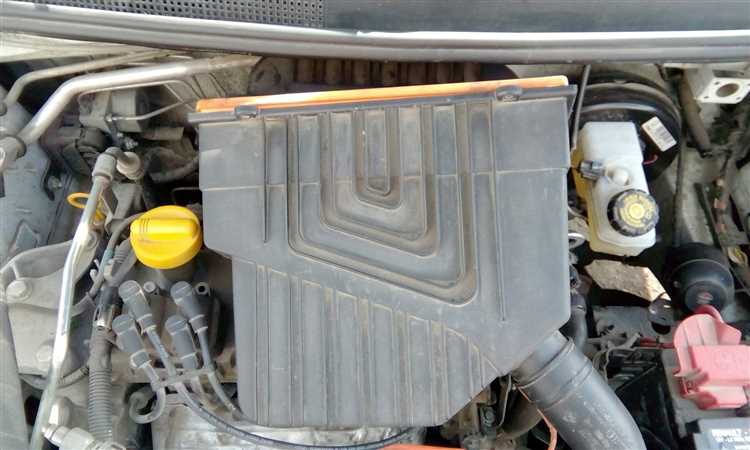

На автомобилях с пробегом свыше 100 000 км после замены фильтра может наблюдаться временное увеличение расхода топлива на 5–10% в течение первых 50–100 км. Это связано с адаптацией ЭБУ к новому сопротивлению фильтра. Если расход не нормализуется, проверьте состояние воздушного фильтра и датчика кислорода (лямбда-зонда).

При холодном запуске допустимо кратковременное (до 30 секунд) дымление из выхлопной трубы белого или сизого цвета. Если дым не исчезает после прогрева двигателя, диагностируйте компрессию в цилиндрах – возможен износ маслосъемных колец или направляющих клапанов. Для точной оценки используйте компрессометр с допустимым диапазоном 11–13 бар для двигателей K7J/K7M.

Зафиксируйте показания бортового компьютера по расходу топлива и напряжению в сети до и после замены фильтра. Разница в напряжении на холостом ходу более 0,3 В (например, 13,8 В до и 14,1 В после) может указывать на некорректную работу генератора или регулятора напряжения. В этом случае проверьте натяжение ремня генератора и состояние щеточного узла.
