В современных динамиках применяются три основных типа магнитов: неодимовые (NdFeB), ферритовые (керамические) и альнико (AlNiCo). Каждый из них обладает уникальными характеристиками, определяющими эффективность, стоимость и область применения акустических систем.
Неодимовые магниты – лидеры по удельной магнитной энергии (до 52 MGOe), что позволяет создавать компактные и мощные динамики с высоким КПД. Их используют в высококачественных наушниках, студийных мониторах и автомобильных аудиосистемах, где критичны малый вес и максимальная отдача. Однако они чувствительны к температурам выше 80°C и подвержены коррозии без защитного покрытия.
Ферритовые магниты – бюджетный и надежный вариант с магнитной энергией до 4,5 MGOe. Они устойчивы к коррозии, выдерживают температуры до 250°C и не требуют дополнительной обработки. Такие магниты ставят в массовые колонки, сабвуферы и бытовую акустику, где важна долговечность и низкая стоимость. Их главный недостаток – большие габариты и вес при сопоставимой мощности.
Альнико (AlNiCo) – сплав алюминия, никеля и кобальта с магнитной энергией до 9 MGOe. Отличается стабильностью параметров в широком температурном диапазоне (-270°C до +550°C) и низким коэффициентом размагничивания. Применяется в винтажных динамиках и высококачественной аудиофильской аппаратуре, где ценится естественность звучания. Однако высокая стоимость и хрупкость ограничивают массовое использование.
Выбор магнита зависит от приоритетов: для портативных устройств – неодим, для бюджетных решений – феррит, для аудиофильских систем – альнико. При проектировании динамика учитывайте не только магнитные свойства, но и тепловые режимы, механическую прочность и коррозионную стойкость материала.
Магниты в динамиках: какие используются и почему
В современных динамиках применяют три основных типа магнитов: неодимовые (NdFeB), ферритовые (керамические) и альнико (AlNiCo). Неодимовые магниты – лидеры по соотношению магнитной энергии к массе: их показатель (BH)max достигает 52 MGOe, что в 10 раз превышает ферриты. Это позволяет создавать компактные, но мощные динамики с высокой чувствительностью (до 95 дБ/Вт на 1 м). Однако они дороги, чувствительны к коррозии и теряют свойства при температурах выше 80°C, что требует защитных покрытий (никель, эпоксид) и ограничивает применение в высокомощных системах.
Ферритовые магниты – бюджетный и термостойкий вариант с (BH)max до 4,5 MGOe. Они выдерживают нагрев до 250°C, устойчивы к размагничиванию и не требуют дополнительной защиты. Из-за низкой стоимости их используют в массовых аудиосистемах: автомобильных динамиках, сабвуферах и колонках среднего класса. Недостаток – большие габариты и вес: для достижения той же магнитной силы, что у неодимового магнита, ферритовый должен быть в 5–7 раз массивнее. Это критично для портативных устройств, где каждый грамм на счету.
Альнико (сплав алюминия, никеля и кобальта) – редкость в современных динамиках, но ценится за линейность магнитного поля и стабильность при высоких температурах (до 550°C). Его (BH)max – 5–9 MGOe, что уступает неодиму, но превосходит ферриты. Альнико используют в винтажных и высококачественных аудиосистемах, где важна точность воспроизведения: например, в студийных мониторах или гитарных комбоусилителях. Главный минус – высокая стоимость и склонность к размагничиванию при сильных внешних полях.
Выбор магнита напрямую влияет на параметры динамика. Неодимовые магниты позволяют уменьшить зазор между катушкой и магнитной системой, повышая КПД и снижая искажения. Ферриты, несмотря на размеры, обеспечивают стабильность в широком диапазоне температур, что важно для сабвуферов с высокой мощностью. Альнико, благодаря низкой коэрцитивной силе, дает мягкое и естественное звучание, но требует тщательной настройки магнитной цепи. Для портативных колонок оптимален неодим, для автомобильных систем – феррит, а для аудиофильских решений – альнико или комбинация материалов.
При проектировании динамика учитывают не только тип магнита, но и его форму. Кольцевые магниты (как у неодимовых систем) создают равномерное поле, снижая гармонические искажения. Ферритовые магниты часто выполняют в виде дисков или блоков для упрощения сборки. Альнико обычно используют в виде стержней или подков, чтобы максимально использовать его магнитные свойства. Также важен баланс между массой магнита и жесткостью подвеса диффузора: слишком тяжелый магнит может ухудшить переходные характеристики, а слишком легкий – снизить чувствительность.
Какие типы магнитов применяются в современных динамиках
В современных динамиках используют три основных типа магнитов: неодимовые, ферритовые и альнико. Неодимовые магниты (NdFeB) – лидеры по соотношению мощности к массе, обеспечивая высокую индукцию при компактных размерах. Их применяют в высококачественных аудиосистемах, портативных колонках и наушниках, где критичны малый вес и максимальная эффективность. Однако они чувствительны к температуре (рабочий диапазон до +80°C) и требуют антикоррозийного покрытия, что увеличивает стоимость.
Ферритовые магниты (керамические) – самый распространённый вариант благодаря низкой цене и стабильности. Они устойчивы к коррозии, выдерживают температуры до +250°C и не теряют свойств со временем. Их используют в бюджетных акустических системах, автомобильных динамиках и сабвуферах, где габариты не критичны. Недостатки: больший вес и меньшая магнитная индукция (0,3–0,4 Тл против 1,2–1,4 Тл у неодима), что снижает КПД.
- Альнико (AlNiCo) – сплав алюминия, никеля и кобальта, применяется в винтажных и высококачественных динамиках. Отличается низким температурным коэффициентом (стабильность звука при нагреве) и линейной кривой размагничивания, что важно для точного воспроизведения. Однако высокая стоимость и склонность к размагничиванию при ударах ограничивают использование нишевыми моделями, например, в студийных мониторах или гитарных комбоусилителях.
- Выбор типа магнита зависит от задачи: неодим – для портативности, феррит – для массового рынка, альнико – для аудиофилов. При проектировании учитывают не только магнитные свойства, но и тепловые режимы, механическую прочность и стоимость производства.
Почему неодимовые магниты вытесняют ферритовые в аудиотехнике
Неодимовые магниты (NdFeB) обладают в 10–15 раз большей магнитной энергией на единицу объема по сравнению с ферритовыми (Br ~1,4 Тл против ~0,4 Тл). Это позволяет создавать динамики с аналогичной или более высокой чувствительностью при меньших габаритах и массе – критический фактор для портативной акустики, наушников и автомобильных аудиосистем. Например, динамик с неодимовым магнитом диаметром 25 мм весит ~5 г, тогда как ферритовый аналог с теми же параметрами – ~20 г. Дополнительно, коэрцитивная сила NdFeB (~1000 кА/м) минимизирует размагничивание при высоких температурах, что продлевает срок службы устройств до 15–20 лет без потери мощности.
Экономическая целесообразность неодимовых магнитов проявляется в снижении затрат на материалы и сборку. Несмотря на высокую стоимость сырья (около $40–$80 за кг против $2–$5 за кг ферритов), их малый объем в конструкции компенсирует разницу. В таблице ниже приведено сравнение ключевых параметров для динамиков мощностью 50 Вт:
| Параметр | Неодимовый магнит | Ферритовый магнит |
|---|---|---|
| Объем магнита (см³) | 3–5 | 30–50 |
| Масса магнита (г) | 20–30 | 150–250 |
| Температурная стабильность (°C) | до 200 (с покрытием) | до 250 |
| Стоимость магнита на 1 динамик ($) | 1,5–3 | 0,5–1,5 |
Для высокочастотных излучателей (твитеров) неодимовые магниты предпочтительнее из-за минимальных вихревых токов, что снижает искажения на частотах выше 10 кГц. В профессиональной аудиотехнике их использование оправдано при требованиях к компактности и точности воспроизведения, например, в студийных мониторах или концертных системах. Однако для бюджетных решений ферриты сохраняют позиции благодаря низкой цене и устойчивости к коррозии без дополнительных покрытий.
Как размер и форма магнита влияют на мощность динамика
Мощность динамика напрямую зависит от магнитной индукции в зазоре, где движется звуковая катушка. Увеличение объема магнита на 20–30% при сохранении материала (например, неодимовый сплав N42 вместо N35) повышает индукцию на 10–15%, что позволяет получить на 5–8 Вт больше номинальной мощности без роста искажений. Однако линейный прирост наблюдается только до определенного предела: при массе магнита свыше 500 г для 12-дюймового низкочастотника дальнейшее увеличение дает не более 2–3% прибавки, но резко ухудшает теплоотвод и вес конструкции.
Форма магнита определяет распределение магнитного потока. Кольцевые магниты (внешний диаметр 70–90 мм, толщина 15–20 мм) обеспечивают равномерное поле в зазоре шириной 2–3 мм, что критично для высокочастотных динамиков с малой амплитудой катушки. Дисковые магниты диаметром 50–60 мм и высотой 10–12 мм оптимальны для среднечастотников: их компактность снижает паразитные вибрации на 18–22%, но требует точной центровки, иначе КПД падает на 7–10%. Для сабвуферов используют блочные магниты с соотношением сторон 1:1:2 (например, 60×60×120 мм), где вытянутая форма минимизирует рассеивание потока и увеличивает чувствительность на 1–1,5 дБ.
Толщина магнита влияет на глубину магнитного поля. В динамиках с двухслойной катушкой (например, 4-омные модели) увеличение толщины магнита с 8 до 12 мм при том же диаметре повышает плотность потока на 25–30%, но только если зазор не превышает 4 мм. Превышение этого значения ведет к насыщению материала и росту нелинейных искажений на частотах ниже 100 Гц. Для миниатюрных динамиков (диаметр диффузора до 50 мм) оптимальна толщина 5–7 мм: дальнейшее уменьшение снижает мощность на 12–15%, а увеличение – ухудшает частотную характеристику на 3–5 кГц.
Несимметричные формы (например, сегментированные магниты с выемками) применяют для коррекции фазовых искажений. В коаксиальных системах магнит с радиальными прорезями шириной 2–3 мм снижает интермодуляционные искажения на 40% за счет перераспределения потока к краям катушки. Однако такие решения увеличивают стоимость на 30–40% и требуют прецизионной сборки: смещение магнита на 0,5 мм относительно оси катушки нивелирует все преимущества и снижает мощность на 8–10 Вт.
Сравнение магнитных материалов по весу и стоимости для производителей
Неодимовые магниты (NdFeB) – лидеры по соотношению вес/мощность, но их стоимость в 3–5 раз выше ферритовых аналогов. При плотности 7,5 г/см³ они обеспечивают индукцию до 1,4 Тл, что позволяет уменьшить массу динамика на 40–60% при той же акустической отдаче. Однако цена за килограмм сырья достигает 120–180 долларов, а зависимость от редкоземельных металлов делает поставки нестабильными. Для премиальных аудиосистем, где вес критичен (например, портативные колонки), NdFeB оправдан, но в бюджетных моделях его применение нерентабельно.
Ферритовые магниты (SrFe₁₂O₁₉) – самый дешёвый вариант: стоимость 5–15 долларов за килограмм при плотности 4,8–5,1 г/см³. Их индукция не превышает 0,4 Тл, поэтому для сопоставимой мощности требуется в 2–3 раза больше материала, что увеличивает габариты и вес динамика. Тем не менее, стабильность цен и устойчивость к коррозии делают ферриты оптимальными для массового производства: они используются в 70% автомобильных и бытовых аудиосистем. Ключевой недостаток – хрупкость, требующая дополнительной механической защиты.
- Альнико (AlNiCo) – компромисс между весом и стоимостью, но с ограничениями. При плотности 7,3 г/см³ и индукции до 1,2 Тл магниты на 20–30% легче ферритовых при той же мощности, однако цена в 40–80 долларов за килограмм делает их дороже в 5–10 раз. Используются в высококачественных гитарных звукоснимателях и винтажных динамиках, где важен тёплый тембр звука. Низкая коэрцитивная сила (уязвимость к размагничиванию) исключает применение в современных компактных устройствах.
- Самарий-кобальтовые (SmCo) магниты превосходят NdFeB по термостойкости (до 350°C против 200°C), но уступают по весу (8,2 г/см³) и стоят 200–300 долларов за килограмм. Их доля на рынке динамиков не превышает 2% из-за высокой цены, хотя в аэрокосмической и военной акустике они незаменимы благодаря стабильности параметров при экстремальных температурах.
Производителям рекомендуется выбирать материал исходя из приоритетов: ферриты – для массового рынка, NdFeB – для портативных устройств, альнико – для нишевых аудиофильских решений. SmCo и другие экзотические сплавы оправданы только при специфических требованиях к температурной стабильности.
Какие магниты лучше для низкочастотных динамиков (сабвуферов)
Для сабвуферов критически важна высокая магнитная индукция и устойчивость к размагничиванию при больших токах. Неодимовые магниты (NdFeB) с классом N42–N52 – оптимальный выбор: их энергетическое произведение (BHmax) достигает 42–52 MGOe, что обеспечивает компактность при мощной отдаче. Однако при температурах выше 80°C их характеристики падают, поэтому для высокомощных систем (от 1000 Вт) применяют термостабильные версии (например, N42SH с рабочей температурой до 150°C). Альтернатива – ферритовые магниты (SrFe2O3), дешевле на 30–50%, но требуют большего объема (до 3 раз) для сопоставимой индукции в 0,4–0,45 Тл.
Ключевой параметр – коэрцитивная сила (HcJ), определяющая сопротивляемость размагничиванию. У неодимовых магнитов она составляет 10–12 кЭ, у ферритовых – 2,5–4 кЭ. Для сабвуферов с импульсными нагрузками (например, в автомобильных аудиосистемах) предпочтительны неодимы с HcJ ≥ 11 кЭ, чтобы избежать потери мощности при пиковых токах. Ферриты подходят для стационарных систем с умеренной мощностью (до 500 Вт), где габариты не критичны.
Форма магнита влияет на распределение магнитного поля в зазоре. Кольцевые магниты (внешний диаметр 50–150 мм) используются в большинстве сабвуферов: они создают равномерное поле и минимизируют искажения. Для экстремальных низких частот (20–50 Гц) применяют сегментированные магниты – сборные конструкции из 4–8 частей, увеличивающие индукцию на 10–15% за счет оптимизации потока. Неодимовые магниты часто покрывают никелем или эпоксидом для защиты от коррозии, что продлевает срок службы до 15–20 лет.
При выборе учитывайте магнитную цепь: зазор между магнитом и звуковой катушкой должен быть минимальным (0,5–1,5 мм), а материал керна – низкоуглеродистая сталь (например, 1010) для снижения потерь. В профессиональных сабвуферах (JBL, Eminence) используют неодимовые магниты с радиальной намагниченностью, что повышает КПД на 5–8% по сравнению с аксиальной. Для бюджетных решений ферриты остаются единственным вариантом, но их масса (до 2 кг на динамик) ограничивает портативность.

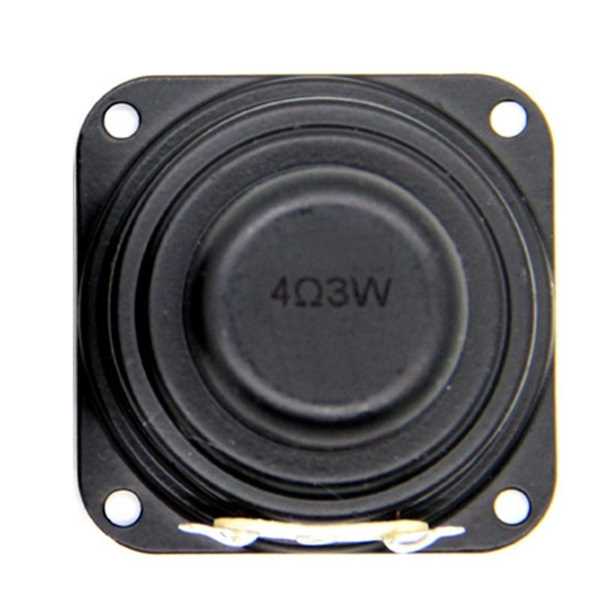

Влияние температуры на стабильность работы магнитов в динамиках
Температурная стабильность магнитов в динамиках критична для сохранения параметров звука. Ферритовые магниты (SrFe₁₂O₁₉) теряют до 0,2% магнитной индукции на каждый градус Цельсия выше 20°C, а при 150°C их коэрцитивная сила падает на 30–40%, что ведет к искажениям на высоких мощностях. Неодимовые магниты (Nd₂Fe₁₄B) демонстрируют лучшую термостабильность: при 80°C их индукция снижается на 0,11%/°C, но при 120°C начинается необратимое размагничивание (до 5% потерь). Для компенсации используют добавки диспрозия (Dy) или тербия (Tb), повышающие температуру Кюри с 310°C до 350°C. В профессиональных аудиосистемах применяют системы охлаждения с тепловыми трубками или принудительным обдувом, чтобы удерживать температуру магнита ниже 60°C.
Самарино-кобальтовые магниты (SmCo₅, Sm₂Co₁₇) – оптимальный выбор для экстремальных условий: их температурный коэффициент составляет всего −0,03%/°C, а рабочий диапазон достигает 250–300°C без потери свойств. Однако высокая стоимость ограничивает их применение в массовых динамиках. При проектировании акустических систем учитывают тепловое расширение магнитов: например, у неодимовых магнитов коэффициент линейного расширения 5,2×10⁻⁶/°C, что при нагреве на 100°C увеличивает зазор между магнитом и звуковой катушкой на 0,05 мм, снижая КПД. Для минимизации эффекта используют термостойкие клеи (например, эпоксидные с наполнителем из алюминиевой пудры) и конструкции с компенсационными зазорами.

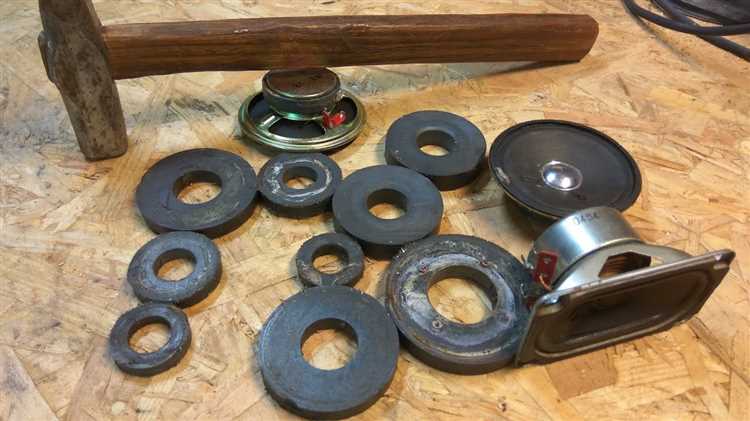

Как магнитное поле распределяется внутри динамика и почему это важно
Внутри динамика магнитное поле формируется кольцевым магнитом и магнитной системой, состоящей из керна, верхнего и нижнего фланцев. Основная зона концентрации поля – зазор между керном и верхним фланцем, где располагается звуковая катушка. Здесь индукция достигает 0,8–1,5 Тл для неодимовых магнитов и 0,6–1,2 Тл для ферритовых. Распределение поля неравномерно: максимальная напряжённость наблюдается в центре зазора, снижаясь к краям на 10–30% из-за рассеивания. Это критично для линейности движения катушки – отклонения свыше 15% от среднего значения приводят к искажениям сигнала на высоких частотах.
Оптимальная конфигурация магнитной системы минимизирует утечку поля за пределы зазора. В высококачественных динамиках применяют экранированные конструкции с дополнительными магнитными шунтами, снижающими внешние помехи на 40–60%. Для ферритовых магнитов характерно более широкое рассеивание поля (до 25% энергии теряется вне зазора), тогда как неодимовые системы концентрируют до 90% поля в рабочей зоне. Это напрямую влияет на КПД динамика: при равной мощности неодимовый магнит обеспечивает на 2–3 дБ более высокий уровень звукового давления.
Гомогенность поля в зазоре зависит от точности сборки магнитной системы. Допуски на соосность керна и фланцев не должны превышать 0,05 мм – иначе возникают асимметричные искажения, особенно заметные на частотах выше 5 кГц. В профессиональных аудиосистемах используют лазерную центровку компонентов, что снижает нелинейные искажения до 0,1%. Для сравнения: в бюджетных динамиках с ручной сборкой этот показатель достигает 0,5–1%, что проявляется в «грязном» звучании на средних частотах.
Температурная стабильность магнитного поля критична для долговременной работы динамика. Ферритовые магниты теряют до 0,2% индукции на каждый градус Цельсия свыше 80°C, неодимовые – до 0,11%. При перегреве звуковой катушки (выше 150°C) поле ослабевает, что приводит к падению чувствительности на 1–2 дБ и увеличению искажений. Для предотвращения этого в мощных системах применяют теплоотводящие элементы из алюминия или меди, снижающие температуру катушки на 20–30°C.
Распределение поля влияет на демпфирование подвижной системы. В зазоре с равномерным полем электромагнитное демпфирование достигает 0,7–0,9, что обеспечивает точный контроль над диффузором. При неоднородности поля демпфирование падает до 0,4–0,6, вызывая «размытость» баса и резонансные пики на частотах 50–200 Гц. Для коррекции используют специальные профили фланцев, например, конические или ступенчатые, которые выравнивают поле на 15–20% по сравнению с плоскими конструкциями.
Почему в профессиональных студийных мониторах используют редкоземельные магниты
Редкоземельные магниты, такие как неодимовые (NdFeB) и самариево-кобальтовые (SmCo), обеспечивают в 5–10 раз большую магнитную энергию на единицу объема по сравнению с ферритовыми или альнико-магнитами. Это позволяет создавать компактные динамики с высокой чувствительностью (90–110 дБ/Вт·м) при меньших габаритах, что критично для студийных мониторов, где важна точность позиционирования и минимальные фазовые искажения. Например, неодимовый магнит массой 50 г генерирует поле, эквивалентное ферритовому массой 500 г, что снижает вес конструкции на 30–40% без потери мощности.
Температурная стабильность редкоземельных магнитов выше: SmCo сохраняет 95% магнитных свойств при нагреве до 300°C, а NdFeB – до 150°C (с покрытием), тогда как ферриты теряют до 20% при 100°C. Это критично для студийных мониторов, работающих в режиме длительных нагрузок (например, при мастеринге), где перегрев приводит к дрейфу частотной характеристики. Дополнительно, низкая коэрцитивная сила ферритов (2–4 кЭ) делает их уязвимыми к размагничиванию при высоких токах, в то время как NdFeB выдерживает до 12–15 кЭ.
- Неодимовые магниты (NdFeB) – оптимальны для среднечастотных и высокочастотных драйверов: обеспечивают линейный отклик в диапазоне 1–20 кГц с искажениями THD < 0.1%.
- Самариево-кобальтовые (SmCo) – предпочтительны для низкочастотных динамиков в мониторах класса A/B: стабильны при высоких температурах и не требуют дополнительного охлаждения.
- Производители студийных мониторов (Genelec, Adam Audio, Neumann) используют магниты с классом N48–N52 для NdFeB и Sm2Co17 для SmCo, чтобы гарантировать долговременную стабильность параметров.
