Ремень ГРМ на Шевроле Ланос с двигателем 1.5 л (A15SMS) требует замены каждые 60 000 км или раз в 4 года – даже если пробег меньше. Пренебрежение этим интервалом приводит к обрыву ремня, загибу клапанов и дорогостоящему ремонту головки блока. В отличие от цепного привода, ремень изнашивается быстрее: на его состояние влияют перепады температур, попадание масла и механические нагрузки. Перед началом работ подготовьте набор ключей (10, 12, 13, 14, 17 мм), торцевые головки (10, 12, 19 мм), динамометрический ключ, съемник шкивов, фиксатор маховика и новый комплект ГРМ (ремень, ролик натяжителя, помпа – менять обязательно!).
Двигатель A15SMS – интерференционный, поэтому ошибки при установке фаз газораспределения гарантируют встречу поршней с клапанами. Метки на шкивах коленвала и распредвала должны совпадать с насечками на крышке ГРМ с точностью до 1 мм. Для фиксации маховика используйте специальный инструмент или болт М10×1.25, вкрученный в отверстие на блоке. Натяжение ремня контролируйте по указателю на ролике: при правильной установке он должен находиться между двумя рисками. Не используйте старый натяжитель – даже если он выглядит исправным, его пружина теряет упругость.
Работы начинайте с демонтажа правого переднего колеса, брызговика двигателя и ремня генератора. Слейте охлаждающую жидкость (около 5 литров) через нижний патрубок радиатора – это упростит замену помпы. Отсоедините датчик положения коленвала и шкив коленвала, зафиксировав его от проворачивания. Крышка ГРМ крепится на 10 болтах разной длины – запомните их расположение. После снятия ремня проверьте состояние сальников коленвала и распредвала: течь масла сокращает срок службы нового ремня. Установите новый ремень, начиная с коленвала, затем натяните его по часовой стрелке, прокрутите двигатель вручную на 2 оборота и повторно проверьте метки.
Необходимые инструменты и материалы для замены ремня ГРМ
Замена ремня ГРМ на Шевроле Ланос требует точного набора инструментов и расходных материалов. Отсутствие хотя бы одного компонента может привести к повреждению двигателя или некорректной установке. Ниже перечислены ключевые позиции, без которых работа невозможна.
Базовый набор инструментов включает:
- Торцевые головки на 10, 12, 13, 14, 17 и 19 мм – для демонтажа защитных кожухов, шкивов и натяжных роликов.
- Трещотка с удлинителем (минимум 250 мм) – для доступа к болтам в труднодоступных местах.
- Ключ-трещотка с карданным шарниром – упрощает работу с болтами под углом.
- Динамометрический ключ (диапазон 20–100 Н·м) – обязателен для затяжки болтов шкива коленвала и натяжного ролика с указанным моментом.
- Набор шестигранников (5 и 6 мм) – для снятия верхней крышки ГРМ и фиксации распредвала.
- Отвертки с плоским и крестовым шлицем (размеры PH2 и PH3) – для демонтажа хомутов и электропроводки.
- Монтировка или специальный съемник шкива коленвала – без него снять шкив практически невозможно.
- Стопорный штифт или болт М6×1,0 длиной 50 мм – для фиксации маховика через отверстие в блоке цилиндров.
Для работы с системой ГРМ потребуются специфические приспособления:
- Фиксатор распредвала (специальный инструмент или самодельный аналог из металлической пластины толщиной 3–4 мм с прорезями под кулачки).
- Ключ для натяжения ремня (обычно идет в комплекте с новым ремнем, но можно использовать головку на 17 мм с удлинителем).
- Штангенциркуль или линейка – для проверки вылета штока натяжного ролика (должен составлять 7,5–8,5 мм).
- Лампа-переноска с магнитным основанием – освещение подкапотного пространства критически важно при работе с метками.
Расходные материалы делятся на обязательные и рекомендуемые. К первым относятся:
- Ремень ГРМ оригинального производителя (артикул GM 96183352 или аналог Gates 5419XS, Contitech CT887).
- Натяжной ролик (GM 96350550 или INA 531 0650 10).
- Обводной ролик (GM 96350526 или SKF VKM 11115).
- Помпа охлаждающей жидкости (GM 96352650 или Hepu P545) – меняется одновременно с ремнем, так как ее ресурс сопоставим.
- Антифриз (5–6 литров, спецификация GM Dex-Cool или аналог) – сливается при демонтаже помпы.
- Сальники коленвала и распредвала (GM 96353007 и 96353008) – если обнаружены подтеки масла.
Рекомендуемые расходники, которые продлят срок службы новой системы:
- Ремень генератора (GM 96183107 или Gates 6PK1018).
- Ремень кондиционера (если установлен, артикул GM 96417177).
- Термостат (GM 96243645) – при признаках неисправности.
- Прокладка клапанной крышки (GM 96353004) – если старая деформирована.
Для защиты двигателя и упрощения сборки пригодятся:
- Чистая ветошь или безворсовые салфетки – для протирки посадочных мест роликов и шкивов.
- Консистентная смазка (например, Литол-24) – для обработки подшипников новых роликов перед установкой.
- Герметик для прокладок (ABRO Grey 999 или Victor Reinz 70-31414-10) – наносится тонким слоем на сопрягаемые поверхности помпы и блока цилиндров.
- Пластиковые стяжки – для временной фиксации проводов и шлангов в стороне от рабочей зоны.
Особое внимание уделите выбору ремня и роликов. Дешевые аналоги (например, ремни Dayco или неизвестных брендов) могут растянуться уже через 20–30 тысяч километров, что приведет к сбою фаз газораспределения. Оригинальные комплектующие или проверенные заменители (Gates, Contitech, INA) гарантируют ресурс не менее 60 тысяч километров при условии правильной установки.
Перед началом работ убедитесь в наличии всех инструментов и расходников. Отсутствие динамометрического ключа или фиксатора распредвала может стать причиной перекоса ремня или недотяжки болтов, что приведет к серьезным поломкам. Если помпа меняется впервые, заранее приобретите новую прокладку – старая часто разрушается при демонтаже.
Для ускорения процесса подготовьте рабочее место: установите автомобиль на ровную площадку, зафиксируйте колеса противооткатными упорами и снимите минусовую клемму с аккумулятора. Это исключит случайный запуск двигателя и короткое замыкание при работе с электропроводкой.
Подготовка автомобиля и снятие защитных элементов
Перед началом работ установите автомобиль на ровную площадку и зафиксируйте задние колеса противооткатными упорами. Отключите клемму «минус» аккумуляторной батареи, чтобы исключить случайное замыкание при демонтаже электрических компонентов. Слейте охлаждающую жидкость из системы через сливной кран радиатора – на Ланосе он расположен в нижней части с левой стороны. Для удобства доступа к ремню ГРМ поднимите переднюю часть машины на домкрате и снимите правое переднее колесо, затем демонтируйте брызговик двигателя, закрепленный тремя саморезами и двумя пластиковыми пистонами.
Снимите ремень привода генератора и насоса гидроусилителя, ослабив натяжной ролик ключом на 12 мм. Для этого поверните ролик против часовой стрелки до упора и зафиксируйте его в этом положении, вставив штифт или сверло диаметром 4 мм в отверстие на кронштейне. Отсоедините шланг системы вентиляции картера от клапанной крышки, чтобы избежать его повреждения при дальнейших манипуляциях. Демонтируйте верхнюю крышку ремня ГРМ, открутив четыре болта на 10 мм – два из них расположены спереди, один сбоку и один сзади крышки.
Открутите три болта крепления шкива коленчатого вала (ключ на 17 мм) и снимите его, используя съемник или аккуратно поддевая плоской отверткой. Нижняя защитная крышка ремня ГРМ удерживается двумя болтами на 10 мм – один находится в центре, второй ближе к масляному поддону. После снятия крышек очистите поверхности от грязи и масла, чтобы предотвратить попадание посторонних частиц в механизм ГРМ. Проверьте состояние прокладок крышек: при наличии трещин или деформаций замените их перед обратной сборкой.

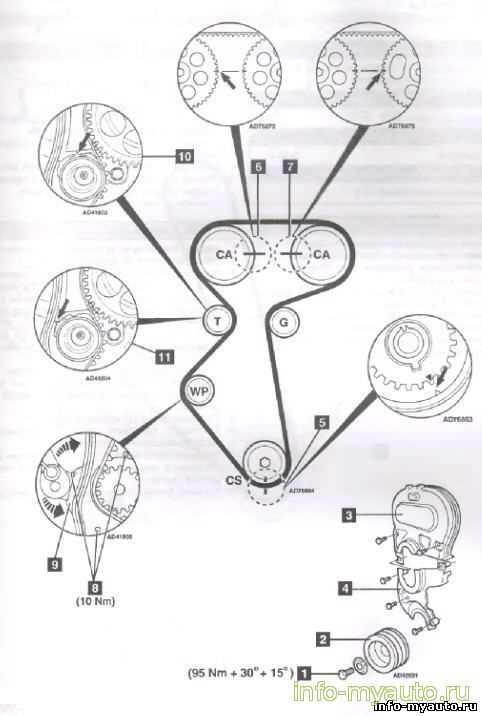

Метки ГРМ на Шевроле Ланос: как правильно выставить
Перед выставлением меток снимите правое переднее колесо и пластиковый брызговик для доступа к шкиву коленвала. Проверните коленвал за болт шкива по часовой стрелке до совмещения метки на шкиве с выступом на крышке. Убедитесь, что метка на маховике также совпадает с указателем – это критично для точной синхронизации. Если метки не совпадают, проверните коленвал еще на один оборот и повторите проверку.
После совмещения меток коленвала зафиксируйте шкив распредвала. На двигателях A15SMS метка на шкиве распредвала должна находиться напротив выступа на задней крышке ГРМ. Если она смещена, ослабьте болт крепления шкива и поверните распредвал до точного совпадения. Затяните болт моментом 60–65 Н·м, используя динамометрический ключ. Неправильная фиксация приведет к нарушению фаз газораспределения и возможному контакту клапанов с поршнями.
Для проверки правильности установки меток прокрутите коленвал вручную на два полных оборота. Метки на шкивах и маховике должны снова совпасть. Если этого не происходит, демонтируйте ремень и повторите процедуру выставления. Особое внимание уделите натяжению ремня: после установки он должен прогибаться на 5–7 мм при нажатии с усилием 10 кгс в середине ветви между шкивами.
На двигателях с системой изменения фаз газораспределения (например, F16D3) метки на шкиве распредвала могут отличаться. В таких случаях используйте сервисную документацию или нанесите собственные метки перед демонтажем ремня. Не полагайтесь на визуальное совпадение без подтверждения по маховику – даже небольшое смещение приведет к нестабильной работе двигателя или его повреждению.
Демонтаж старого ремня и проверка состояния роликов
Перед снятием ремня ГРМ на Шевроле Ланос убедитесь, что коленвал и распредвал зафиксированы в положении ВМТ первого цилиндра. Ослабьте натяжной ролик ключом на 13 мм, повернув его против часовой стрелки, затем снимите ремень с шестерен. Осмотрите его на предмет трещин, расслоений, замасливания или неравномерного износа зубьев – даже микроскопические повреждения требуют замены. Проверьте совпадение меток на шестернях коленвала и распредвала с ответными на блоке цилиндров и крышке ГРМ; смещение более 1 зуба указывает на растяжение ремня или неисправность натяжителя.
- Натяжной ролик: проверьте подшипник на люфт, вращая его рукой – заедания или шум свидетельствуют о необходимости замены. Измерьте осевой зазор (допустимо не более 0,15 мм) и радиальное биение (не более 0,05 мм). Осмотрите рабочую поверхность на наличие канавок или выработки глубиной свыше 0,3 мм.
- Обводной ролик: аналогично проверьте на люфт и плавность вращения. Убедитесь, что крепежный болт затянут моментом 45 Н·м – ослабление приводит к вибрации и преждевременному износу ремня.
- Шестерни: очистите зубья от грязи и масла, проверьте на сколы или деформацию. Износ зубьев более 10% от номинальной высоты требует замены шестерни.
Перед установкой нового ремня промойте ролики бензином и продуйте сжатым воздухом – остатки смазки или абразивные частицы сокращают срок службы комплектующих.

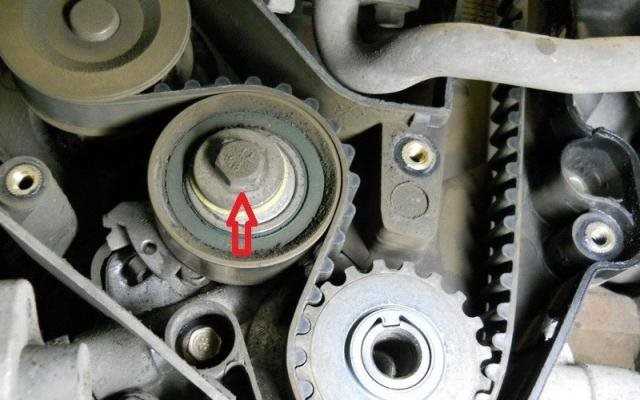

Установка нового ремня ГРМ и натяжение
Перед установкой нового ремня убедитесь, что все шкивы и ролики очищены от грязи и масла. Остатки смазки снижают сцепление ремня с поверхностью, что приводит к проскальзыванию и преждевременному износу. Используйте безворсовую салфетку и обезжириватель – обычные тряпки оставляют волокна, которые могут попасть в механизм.
Начинайте установку с коленчатого вала, надев ремень на шкив так, чтобы метка на ремне совпала с меткой на шкиве. На двигателе A15SMS (1.5 л) метка на шкиве коленвала должна совпадать с выступом на нижней крышке ГРМ. Если ремень имеет направление вращения, следите за стрелками – неправильная установка сокращает ресурс на 30–40%.
Заведите ремень на шкив распредвала, совместив метки на ремне с метками на шкиве и задней крышке. На Ланосе с 16-клапанным двигателем метки на распредвалах должны находиться строго напротив друг друга в верхней точке. При несовпадении даже на 1–2 зуба двигатель не запустится или будет работать с перебоями.

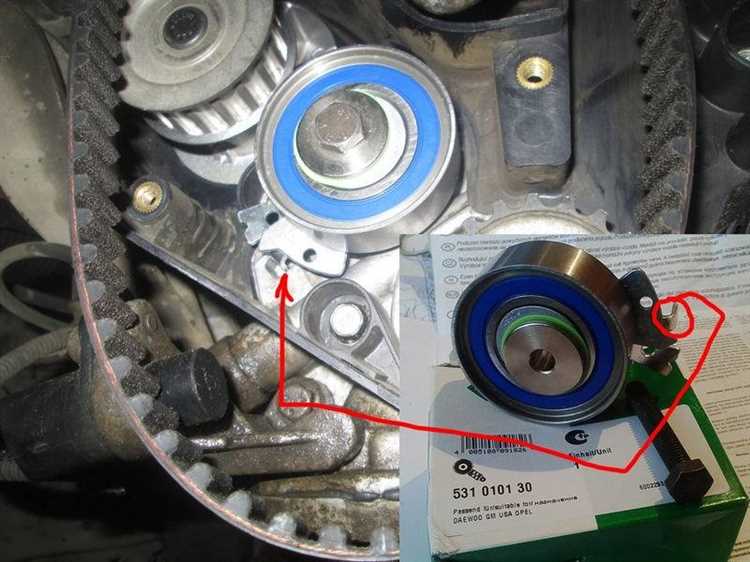

Установите ремень на натяжной ролик, затем на обводной. Натяжной ролик на Ланосе имеет эксцентриковый механизм – вращайте его против часовой стрелки до момента, когда указатель на ролике совпадет с выемкой на кронштейне. Затяните болт крепления ролика моментом 25 Н·м, используя динамометрический ключ. Перетяжка приводит к быстрому износу подшипника, недотяжка – к проскальзыванию ремня.
Проверните коленвал на два полных оборота по часовой стрелке, чтобы убедиться в совпадении всех меток. Если метки не совпадают, снимите ремень и повторите установку. На 16-клапанных моторах особое внимание уделите распредвалам – их смещение даже на ползуба вызывает столкновение клапанов с поршнями.
Натяжение ремня проверяйте с помощью специального прибора или методом прогиба. На участке между шкивами распредвала и коленвала приложите усилие 2 кг (можно использовать безмен) – прогиб должен составлять 5–7 мм. Если ремень прогибается сильнее, ослабьте болт натяжного ролика и подтяните его, затем зафиксируйте.
После установки запустите двигатель и прослушайте работу механизма на холостых оборотах. Свист или скрежет указывают на неправильное натяжение или перекос ремня. В этом случае заглушите мотор и повторите регулировку. На холодном двигателе допустим легкий шум от ремня, который исчезает после прогрева.
Зафиксируйте все болты и гайки, установите защитные крышки ГРМ. На Ланосе верхняя крышка крепится тремя болтами на 10 мм, нижняя – двумя на 8 мм. Перед установкой крышек убедитесь, что все уплотнительные прокладки целы – даже небольшая течь масла на ремень сокращает его срок службы в 2–3 раза.
Проверка правильности установки и пробный запуск двигателя
Перед первым запуском убедитесь, что метки на шкивах коленвала и распредвала совпадают с ответными метками на крышке ГРМ. На Ланосе с двигателем A15SMS это насечки на шестернях и выступы на пластиковом кожухе – они должны находиться строго напротив друг друга. Проверните коленвал вручную на два полных оборота по часовой стрелке, используя головку на 19 мм на болте шкива. Если метки не сместились, а поршень первого цилиндра находится в ВМТ (верхней мёртвой точке), установка выполнена корректно. При малейшем несовпадении меток демонтируйте ремень и повторите процедуру натяжения.
Особое внимание уделите натяжению ремня: ролик-натяжитель должен быть зафиксирован в положении, при котором указатель на его корпусе совпадает с прорезью на кронштейне. Для проверки натяжения нажмите на ремень между шкивами распредвала и коленвала с усилием 4–5 кг – прогиб должен составлять 5–7 мм. Если ремень провисает сильнее или, наоборот, не поддаётся нажатию, отрегулируйте натяжение повторно. Недотянутый ремень приведёт к проскальзыванию и сбою фаз, перетянутый – к ускоренному износу подшипников роликов и самого ремня.
Перед запуском снимите свечи зажигания и проверьте компрессию в цилиндрах – значения должны быть в пределах 10–12 бар с разницей не более 1 бара между цилиндрами. Низкая компрессия указывает на возможное повреждение клапанов при неправильной установке ремня. Убедитесь, что все электрические разъёмы подключены: датчик положения коленвала (ДПКВ), катушки зажигания, форсунки. Отсоедините разъём от топливного насоса (реле или предохранитель) и прокрутите стартером двигатель 5–7 секунд, чтобы стравить давление в топливной рампе и избежать заливания свечей.
Запускайте двигатель на холодную, предварительно установив свечи на место и подключив топливный насос. Первый пуск может занять 3–5 секунд – не крутите стартер дольше 10 секунд за один подход. После запуска следите за оборотами: на холостом ходу они должны стабилизироваться в диапазоне 800–900 об/мин без провалов и вибраций. Прислушайтесь к посторонним шумам – стук или металлический лязг свидетельствуют о контакте клапанов с поршнями, что требует немедленной остановки двигателя и повторной проверки меток. Прогрейте мотор до рабочей температуры (90°C) и проверьте герметичность соединений системы охлаждения и отсутствие подтёков масла.
