Что такое вкг в двигателе фольксваген

Система вентиляции картерных газов (ВКГ) в двигателях Фольксваген – критически важный элемент, обеспечивающий снижение давления в картере и предотвращение утечек масла. В современных агрегатах концерна, таких как EA211 (1.4 TSI) или EA888 (2.0 TSI), ВКГ интегрирована в систему рециркуляции отработавших газов (EGR) и работает под управлением ЭБУ. Её отказ приводит к повышенному расходу масла, образованию нагара на клапанах и турбине, а в запущенных случаях – к разрушению сальников и прокладок.

Принцип работы ВКГ основан на разделении газов на два потока: лёгкие углеводороды направляются во впускной коллектор для дожигания, а тяжёлые частицы конденсируются и возвращаются в картер. В двигателях Фольксваген применяются два типа систем: закрытая (с маслоотделителем циклонного типа) и полузакрытая (с мембранным клапаном). Например, в моторах 1.8 TSI (CJSA) используется маслоотделитель с фильтрующим элементом из синтетического волокна, эффективность которого снижается при загрязнении – рекомендуется проверять его состояние каждые 30 000 км.

Типичные неисправности ВКГ в двигателях Фольксваген включают засорение маслоотделителя, износ мембраны клапана или повреждение шлангов. Симптомы: повышенный расход масла (более 0,5 л на 1000 км), дымление из выхлопной трубы, нестабильный холостой ход. Для диагностики используют сканер VCDS – коды ошибок P0171 (бедная смесь) или P0507 (высокие обороты ХХ) часто указывают на проблемы с ВКГ. При ремонте важно использовать оригинальные запчасти: например, клапан ВКГ для 2.0 TDI (CFFB) имеет артикул 03L 103 245 A, а не универсальные аналоги.

Обслуживание системы требует регулярной очистки маслоотделителя и проверки герметичности соединений. В двигателях с турбонаддувом (1.4 TSI CZDA) рекомендуется промывать систему каждые 60 000 км специальными составами, например, Liqui Moly Pro-Line. Игнорирование регламента приводит к закоксовыванию впускных каналов и снижению мощности до 15–20%.

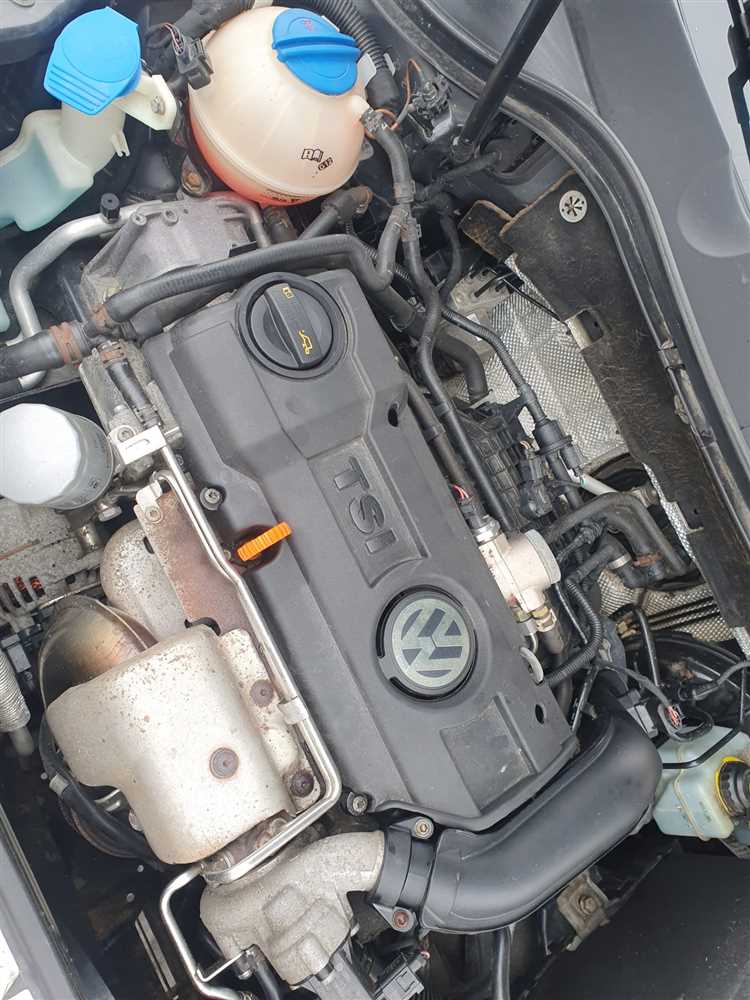

ВКГ в двигателе Фольксваген: назначение и принцип работы

Система вентиляции картерных газов (ВКГ) в двигателях Фольксваген предотвращает попадание масляных паров и продуктов сгорания в атмосферу, направляя их обратно в камеру сгорания. В моторах TSI и TDI она интегрирована с системой наддува и работает под разряжением во впускном коллекторе. Основные компоненты: маслоотделитель (обычно циклонного типа), клапан PCV (Positive Crankcase Ventilation) и соединительные шланги. Неисправность ВКГ приводит к повышенному расходу масла, образованию нагара на впускных клапанах и снижению эффективности турбонаддува.

Принцип работы ВКГ в двигателях EA888 (1.8/2.0 TSI) и EA288 (2.0 TDI) основан на разнице давлений. Картерные газы проходят через маслоотделитель, где частицы масла оседают на стенках и стекают обратно в поддон. Очищенные газы поступают во впускной тракт через клапан PCV, который регулирует поток в зависимости от нагрузки на двигатель. При высоких оборотах клапан открывается полностью, обеспечивая максимальный отвод газов, а на холостом ходу – частично, поддерживая стабильное разряжение.

Типичные проблемы ВКГ в двигателях Фольксваген: засорение маслоотделителя (код ошибки P0171), износ мембраны клапана PCV (приводит к подсосу воздуха) и растрескивание шлангов. Для диагностики рекомендуется проверять давление в картере манометром (не должно превышать 0,5 бар на холостом ходу) и осматривать шланги на наличие масляных отложений. Замена маслоотделителя на моторах EA888 требует демонтажа впускного коллектора, а клапан PCV меняется отдельно (артикул 06H 103 245 для 2.0 TSI).

Обслуживание ВКГ включает регулярную очистку маслоотделителя (каждые 60–80 тыс. км) и замену клапана PCV при появлении симптомов неисправности: нестабильный холостой ход, повышенный расход масла (более 0,5 л на 1000 км) или ошибки по бедной смеси. Для профилактики используйте качественное моторное масло с низкой летучестью (например, VW 502.00/504.00) и избегайте коротких поездок, способствующих образованию конденсата в системе.

Что такое система вентиляции картерных газов в двигателях VW

Неисправности ВКГ в двигателях VW проявляются кодом ошибки P0441 (некорректный поток системы), повышенным расходом масла (свыше 0,5 л на 1000 км), дымлением из выхлопа и образованием эмульсии в масляной системе. Типовые причины – засорение маслоотделителя (ресурс 80–120 тыс. км), выход из строя клапана N249 или разгерметизация шлангов. Для диагностики рекомендуется проверять разрежение в картере манометром (должно быть 5–10 мбар на холостом ходу) и осматривать шланги на предмет трещин. При замене маслоотделителя на моторах EA888 Gen3 использовать только оригинальные детали (артикул 06L103469A), так как неоригинальные аналоги часто не обеспечивают требуемой степени сепарации.

Основные компоненты ВКГ и их расположение в моторах Фольксваген

В моторах серии EA211 (1.4 TSI, 1.6 MPI) компоненты ВКГ размещены компактнее. Маслоотделитель здесь чаще всего выполнен в виде отдельного пластикового модуля, закреплённого на клапанной крышке. К нему подключены шланги отвода газов к впускному тракту и трубка возврата масла в картер. Важный элемент – обратный клапан, предотвращающий попадание масла во впуск при резком сбросе газа. В двигателях 1.4 TSI CZDA/CZEA клапан расположен непосредственно в корпусе маслоотделителя, а в 1.6 MPI – в отдельном штуцере на впускном коллекторе.

• Клапан PCV (Positive Crankcase Ventilation) – регулирует поток картерных газов, предотвращая разрежение в картере. В моторах EA888 Gen3 (например, 2.0 TSI CJXA) он установлен на маслоотделителе и имеет электрическое управление. В более ранних версиях (EA111, EA113) используется механический клапан мембранного типа, расположенный на впускном коллекторе или клапанной крышке.
• Шланги ВКГ – соединяют маслоотделитель с впускным трактом. В турбированных двигателях используются армированные шланги с внутренним диаметром 12–16 мм, выдерживающие давление до 1,5 бар. В атмосферных моторах диаметр шлангов меньше – 8–10 мм. Критические точки: соединения у маслоотделителя и дроссельной заслонки, где чаще всего возникают трещины из-за вибраций.
• Датчик давления картерных газов – применяется в моторах EA888 Gen3 и новее. Установлен на клапанной крышке и передаёт данные в ЭБУ для корректировки работы системы. При выходе из строя (код ошибки P052E) двигатель переходит в аварийный режим с повышенным расходом масла.

В дизельных двигателях Фольксваген (например, 2.0 TDI семейства EA288) система ВКГ имеет дополнительные элементы. Маслоотделитель здесь двухступенчатый: первая ступень (грубой очистки) расположена на клапанной крышке, вторая (тонкой очистки) – в отдельном модуле на блоке цилиндров. Ключевое отличие – наличие электрического подогревателя в корпусе маслоотделителя, предотвращающего обмерзание при низких температурах. Клапан PCV в дизелях интегрирован в маслоотделитель и работает в паре с датчиком дифференциального давления.

В моторах с цепным приводом ГРМ (например, 1.8 TSI CJSA) расположение компонентов ВКГ учитывает особенности конструкции. Маслоотделитель смещён к задней части клапанной крышки, чтобы не мешать натяжителю цепи. Шланги прокладываются с учётом тепловых зазоров – минимальное расстояние до выпускного коллектора должно быть не менее 50 мм. В двигателях с ременным приводом (1.4 TSI CPTA) маслоотделитель расположен спереди, а шланги проходят над генератором, что требует периодической проверки на перегибы.

При обслуживании системы ВКГ в моторах Фольксваген особое внимание уделяют состоянию мембран клапана PCV и уплотнений маслоотделителя. В двигателях EA888 Gen1 и Gen2 (2.0 TSI CCTA, CBFA) мембрана изнашивается к 100–120 тыс. км, что приводит к повышенному расходу масла и ошибкам по давлению наддува. Замена маслоотделителя в сборе обходится в 15–20 тыс. рублей, поэтому при первых признаках неисправности (дым из выхлопа, масло в интеркулере) рекомендуется провести диагностику с помощью вакуумметра. В дизелях EA288 критичен подогреватель маслоотделителя – при его отказе зимой система перестаёт работать, что приводит к выдавливанию масла через сальники.

Как картерные газы влияют на работу двигателя без системы ВКГ

Отсутствие системы вентиляции картерных газов (ВКГ) приводит к накоплению в картере смеси из несгоревших углеводородов, водяного пара, сажи и продуктов износа масла. Давление в картере возрастает до 0,3–0,5 бар, что вызывает просачивание газов через сальники коленвала и прокладки. Утечки масла через передний и задний сальники – типичная проблема двигателей VW без ВКГ, особенно на пробегах свыше 100 тыс. км. Влага и кислоты, конденсируясь в масле, ускоряют его окисление: кислотное число увеличивается на 30–40% уже через 5–7 тыс. км, что снижает ресурс подшипников и поршневых колец.

Повышенное давление в картере нарушает работу маслосъемных колец. Газы, прорываясь в камеру сгорания, увеличивают расход масла на угар до 0,5–1,0 л на 1000 км в зависимости от износа ЦПГ. На двигателях 1.8 TSI и 2.0 TFSI без ВКГ наблюдается рост температуры масла на 10–15°C из-за ухудшенной теплоотдачи – масло вспенивается, теряя смазывающие свойства. Это приводит к задирам на вкладышах коленвала и шатунных шейках, особенно при холодных пусках, когда вязкость масла максимальна.

Для минимизации последствий рекомендуется сократить интервал замены масла до 7–8 тыс. км с использованием масел класса API SN или выше с низкой испаряемостью (NOACK ≤ 10%). Установите внешний маслоотделитель с обратным клапаном, например, от компании Mann+Hummel или Mahle, чтобы снизить давление в картере на 40–60%. Проверяйте состояние сапуна каждые 15 тыс. км – его засорение усугубляет проблему. На турбированных двигателях дополнительно контролируйте давление наддува: без ВКГ оно может падать на 0,1–0,2 бара из-за подсоса картерных газов во впуск.

Пошаговый процесс циркуляции газов в системе вентиляции Фольксваген

Система вентиляции картерных газов (ВКГ) в двигателях Фольксваген начинает работу с момента запуска мотора. Картерные газы, образующиеся в результате прорыва сгоревших продуктов через поршневые кольца, скапливаются в поддоне двигателя. В моделях с турбонаддувом, таких как 1.8 TSI или 2.0 TDI, давление в картере может достигать 0,3–0,5 бар, что требует эффективного отвода газов для предотвращения утечек масла через сальники.

Первым этапом циркуляции является отделение масляных частиц от газов. В двигателях EA888 (например, CZDA, CJXA) используется маслоотделитель циклонного типа, расположенный в клапанной крышке. Газы проходят через спиральные каналы, где центробежная сила отбрасывает капли масла к стенкам, после чего оно стекает обратно в поддон. Эффективность отделения достигает 95–98% при оборотах свыше 2000 об/мин.

Очищенные газы поступают в ресивер системы ВКГ, где смешиваются с воздухом из впускного тракта. В атмосферных двигателях (например, 1.6 MPI серии CFNA) газы направляются во впускной коллектор перед дроссельной заслонкой. В турбированных агрегатах (2.0 TSI серии EA113) поток газов регулируется клапаном PCV (Positive Crankcase Ventilation), который открывается пропорционально нагрузке на двигатель, предотвращая обратный заброс воздуха при высоком давлении наддува.

Клапан PCV – ключевой элемент системы, управляемый разряжением во впускном коллекторе. В режиме холостого хода (600–800 об/мин) он открыт на 10–15%, пропуская минимальное количество газов. При резком ускорении (3000–4000 об/мин) клапан открывается полностью, обеспечивая отвод до 50 л/мин газов. В двигателях с непосредственным впрыском (TSI) клапан оснащён мембраной, которая блокирует обратный поток при детонации или резком закрытии дросселя.

После смешивания с воздухом газы поступают в цилиндры для дожигания. В двигателях с системой рециркуляции отработавших газов (EGR), таких как 1.9 TDI (ALH), часть картерных газов направляется в EGR-клапан, где смешивается с выхлопными газами перед повторным сжиганием. Это снижает выбросы NOx на 15–20%, но требует регулярной очистки клапана PCV от масляных отложений каждые 30–40 тыс. км.

Вентиляция картера в дизельных двигателях Фольксваген (например, 2.0 TDI серии CBAB) имеет дополнительный контур. При высоких нагрузках избыточные газы через перепускной клапан сбрасываются в воздушный фильтр, минуя турбокомпрессор. Это предотвращает загрязнение интеркулера и снижает риск масляного голодания турбины. Однако при засорении фильтра давление в системе возрастает, что приводит к выдавливанию сальников коленвала.

Контроль работы системы осуществляется блоком управления двигателем (ECU) через датчик давления в картере. В двигателях EA211 (1.4 TSI) при превышении порога 0,2 бар на холостом ходу ECU фиксирует ошибку P052E и переводит двигатель в аварийный режим. Для диагностики рекомендуется использовать сканер VCDS с адаптером HEX-V2, проверяя параметры клапана PCV в реальном времени при разных режимах работы мотора.

Обслуживание системы ВКГ включает замену маслоотделителя каждые 100–120 тыс. км в бензиновых двигателях и 80–100 тыс. км в дизельных. В моделях с цепным приводом ГРМ (например, 1.8 TSI серии CJSA) доступ к маслоотделителю затруднён из-за расположения под впускным коллектором – требуется демонтаж коллектора и дроссельного узла. При замене рекомендуется использовать оригинальные запчасти (VAG 06H 103 495 A для EA888), так как неоригинальные аналоги часто не обеспечивают заявленную степень очистки газов.

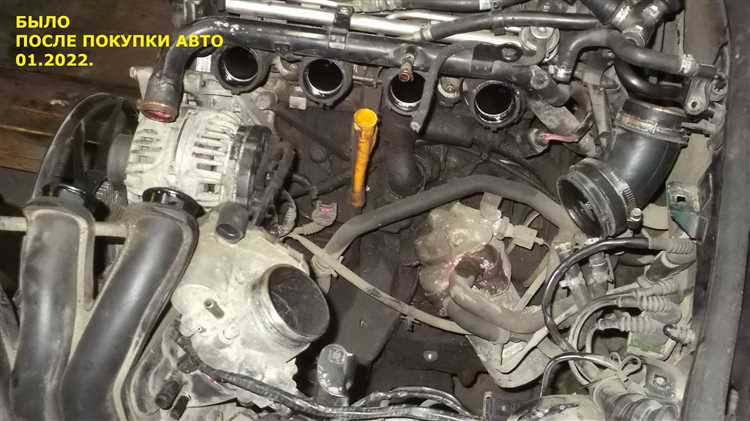

Типичные неисправности ВКГ и их признаки на автомобилях VW

Наиболее распространённая проблема ВКГ в двигателях VW – засорение или разгерметизация системы. В мембранных клапанах (например, в моторах 1.8T и 2.0 TSI) часто разрушается диафрагма из-за масляных отложений или перепада давления. Признаки: повышенный расход масла (до 1 л на 1000 км), белый дым из выхлопа на холодную, нестабильные обороты ХХ. В турбированных агрегатах (EA888) засорение маслоотделителя приводит к попаданию масла во впуск, что вызывает детонацию и снижение мощности. Диагностируется по коду ошибки P0507 (высокие обороты ХХ) или P2279 (подсос воздуха).

В двигателях с цепным приводом (1.4 TSI серии EA211) неисправность ВКГ часто связана с износом клапана PCV (Positive Crankcase Ventilation). При его заклинивании в открытом положении возникает подсос воздуха, что приводит к плавающим оборотам и ошибкам по бедной смеси (P0171, P0174). В закрытом положении – к повышению давления в картере, выдавливанию сальников и течам масла. На моторах 1.6 FSI (BLF) характерный признак – свист из-под крышки клапанов при 2000–3000 об/мин из-за трещин в пластиковом корпусе маслоотделителя.

При первых признаках проверяйте целостность шлангов ВКГ (особенно на стыках с турбиной и впускным коллектором) и давление в картере манометром (норма – до 0,1 бар на ХХ). На дизелях 2.0 TDI засорение маслоотделителя часто сопровождается падением мощности и чёрным дымом – требуется промывка или замена фильтрующего элемента.

Как проверить работоспособность системы вентиляции картерных газов

Первым этапом диагностики проверьте целостность шлангов и клапана PCV (Positive Crankcase Ventilation). Отсоедините шланг от клапана и впускного коллектора, осмотрите на наличие трещин, засоров или масляных отложений. Продуйте клапан PCV ртом – в одном направлении воздух должен проходить свободно, в обратном – нет. Если клапан не продувается или пропускает воздух в обе стороны, замените его. На двигателях TSI (например, 1.4 TSI CZDA) проверьте также мембрану маслоотделителя: при неисправности она вызывает повышенный расход масла и нестабильный холостой ход.

1. Подключите диагностический сканер (например, VCDS или Launch) и считайте ошибки по адресу 01 (двигатель). Коды P0171, P0174, P0507 или P2279 указывают на некорректную работу ВКГ.
2. Запустите двигатель на холостом ходу, снимите крышку маслозаливной горловины. Если система исправна, крышка должна присасываться к горловине из-за разрежения. При отсутствии присасывания или выбросе газов наружу проверьте:
   • герметичность соединений шлангов;
   • состояние маслоотделителя (на моторах EA888 3-го поколения он расположен в клапанной крышке);
   • давление в картере (с помощью манометра – не должно превышать 0,5 бар).
3. На двигателях с турбонаддувом (2.0 TSI) проверьте работу обратного клапана в магистрали ВКГ: при снятом шланге и работающем двигателе воздух должен выходить только из картера, но не поступать обратно.
