Где находится предохранитель печки на мерседес w202

Предохранитель печки на Mercedes W202 (выпуск 1993–2000 гг.) расположен в одном из двух блоков: основном или дополнительном. Основной блок находится в салоне, слева от рулевой колонки, за пластиковой крышкой. Дополнительный блок размещён под капотом, рядом с аккумулятором, в чёрном пластиковом корпусе с откидной крышкой.

В салонном блоке предохранитель печки (вентилятора отопителя) чаще всего имеет маркировку F32 (номинал 30 А) или F33 (25 А), в зависимости от года выпуска и комплектации. На крышке блока нанесена схема с обозначениями, но надписи могут быть стёрты – сверяйтесь с руководством по эксплуатации или электросхемой для конкретного модельного года.

Если печка не работает, проверьте предохранитель мультиметром или визуально: перегоревший элемент имеет разорванную нить. При замене используйте предохранитель того же номинала – установка более мощного может привести к возгоранию проводки. В случае повторного перегорания ищите короткое замыкание в цепи: частые причины – неисправный моторчик печки или повреждённая проводка в районе пассажирского бардачка.

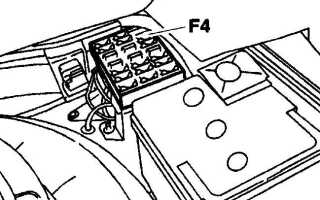

В дополнительном блоке под капотом предохранитель печки встречается реже, но на некоторых модификациях (особенно с климат-контролем) может быть дублирующий элемент F4 (40 А). Проверяйте оба блока, если проблема не решена после замены салонного предохранителя. Для точной диагностики используйте сервисную документацию с привязкой к VIN-коду автомобиля.

Какие блоки предохранителей установлены на Mercedes W202

На Mercedes W202 предусмотрены два основных блока предохранителей: салонный и подкапотный. Салонный блок расположен за крышкой в левой части приборной панели, рядом с водительской дверью. В нём сосредоточены предохранители для систем комфорта, освещения, аудиосистемы и климатической установки, включая печку. Маркировка на крышке блока содержит номера и назначение каждого предохранителя, но для точной идентификации рекомендуется сверяться с электрической схемой конкретного года выпуска – расположение может отличаться для моделей до и после 1997 года.

Подкапотный блок находится в моторном отсеке, с правой стороны, рядом с аккумуляторной батареей. Здесь размещены предохранители для силовых цепей: топливного насоса, системы зажигания, вентилятора радиатора и других критически важных узлов. В отличие от салонного блока, здесь используются более мощные предохранители (до 50 А), а также реле, управляющие высоконагруженными цепями. Для доступа к нему достаточно снять пластиковую крышку, зафиксированную защёлками.

Помимо основных блоков, на некоторых модификациях W202 встречается дополнительный блок предохранителей в багажнике, отвечающий за электроприводы сидений, обогрев зеркал или автономный отопитель. Его расположение варьируется в зависимости от комплектации, но чаще всего он находится за обшивкой левой боковины багажного отделения. Перед заменой предохранителя обязательно отключайте зажигание и проверяйте соответствие номинала – использование неподходящего может привести к возгоранию проводки.

Как найти основной блок предохранителей в салоне автомобиля

В Mercedes W202 основной блок предохранителей салона расположен под панелью приборов с левой стороны, за крышкой, прикрывающей пространство для ног водителя. Чтобы добраться до него, снимите пластиковую заглушку, потянув её на себя – она крепится на защёлках без дополнительных винтов. На внутренней стороне крышки нанесена схема расположения предохранителей с указанием их номиналов и назначения, включая цепь печки.

Если автомобиль оборудован дополнительным блоком комфорта (например, для систем климат-контроля), он может находиться под бардачком пассажира. В W202 этот блок встречается реже, но его наличие стоит проверить, если предохранитель печки не обнаружен в основном отсеке. Ориентируйтесь на прямоугольную пластиковую коробку с чёрной или серой крышкой, часто скрытую за декоративной накладкой.

Перед началом поиска отключите зажигание и снимите клемму с аккумулятора, если планируете замену предохранителя. Это исключит случайное короткое замыкание при работе с электрическими цепями. В W202 предохранители печки обычно маркируются как F32 (для моделей с климат-контролем) или F14 (для базовой системы отопления), но точный номер зависит от года выпуска и комплектации.

В некоторых случаях блок предохранителей может быть частично скрыт под ковриком или шумоизоляцией. Проверьте пространство под рулевой колонкой – там иногда устанавливают дополнительные реле или плавкие вставки. Если крышка блока не открывается легко, не применяйте силу: возможно, она зафиксирована винтом под заглушкой или требует одновременного нажатия на защёлки с двух сторон.

Для удобства используйте фонарик с узким лучом или магнитную подсветку – внутреннее пространство под панелью часто затемнено. Обратите внимание на цвет предохранителей: в W202 для цепей печки обычно применяются элементы на 20–30 А с прозрачным корпусом, позволяющим визуально оценить целостность нити. Если нить перегорела, замените предохранитель на аналогичный по номиналу, а не на более мощный.

При отсутствии схемы на крышке блока воспользуйтесь сервисной документацией или онлайн-каталогами, где указаны точные номера предохранителей для конкретной модификации W202. Например, на сайте WIS (Mercedes-Benz Workshop Information System) можно найти детализированные электрические схемы с привязкой к VIN-коду автомобиля. Это сэкономит время при поиске нужного элемента.

Если после замены предохранитель снова перегорает, проблема кроется в коротком замыкании или неисправности моторчика печки. Проверьте проводку на наличие повреждений, особенно в местах изгибов и контактов с металлическими элементами кузова. В W202 часто страдают провода, идущие к блоку резисторов или непосредственно к электродвигателю отопителя.

Не пытайтесь восстанавливать перегоревшие предохранители подручными средствами – это чревато возгоранием. Всегда используйте оригинальные или сертифицированные аналоги с соответствующим номиналом. В крайнем случае, если под рукой нет нужного предохранителя, временно можно использовать элемент с меньшим током (например, 15 А вместо 20 А), но это лишь временное решение до покупки правильной детали.

Где расположен дополнительный блок предохранителей под капотом

На Mercedes W202 дополнительный блок предохранителей под капотом находится в моторном отсеке, с правой стороны (по ходу движения), рядом с аккумуляторной батареей. Он скрыт под черной пластиковой крышкой с надписью «FUSES» или «SAM» (в зависимости от года выпуска). Крышка фиксируется защелками – достаточно потянуть её вверх, чтобы получить доступ к предохранителям.

В этом блоке сосредоточены предохранители, отвечающие за критически важные системы: топливный насос, вентилятор радиатора, ABS, а также цепи освещения и зажигания. Номиналы предохранителей варьируются от 5 до 50 А, а их расположение указано на внутренней стороне крышки блока или в сервисной документации. Обратите внимание: на моделях с 1997 года и новее часть предохранителей может дублироваться в салонном блоке.

• Перед началом работ отключите клемму аккумулятора, чтобы избежать короткого замыкания.
• Используйте пинцет или специальные щипцы для извлечения предохранителей – металлические инструменты могут повредить контакты.
• Проверяйте предохранители визуально или тестером: перегоревший элемент имеет разорванную нить или затемненное стекло.

Если предохранитель печки (обычно №15 или №20 на 20–30 А) перегорает повторно, ищите причину в неисправности электродвигателя отопителя, проводки или реле. В блоке под капотом также расположено реле вентилятора печки (позиция R3 или R4), которое при выходе из строя может вызывать аналогичные симптомы. Для точной диагностики сверьтесь с электросхемой, соответствующей вашему году выпуска и комплектации.

Как определить номер предохранителя печки по схеме

На Mercedes W202 предохранитель печки чаще всего обозначен в электрической схеме как F34 или F35, но точный номер зависит от года выпуска и комплектации. В схемах, прилагаемых к руководству по эксплуатации, ищите раздел «Heating/Ventilation» или «Klimaanlage». Номер предохранителя указан рядом с символом плавкой вставки и сопровождается током срабатывания – обычно 20 или 30 ампер для системы отопления.

Если схема представлена в бумажном виде, используйте алфавитно-цифровой указатель в конце документа. В электронных версиях (например, в WIS или EPC) введите в поиск «blower motor» или «Heizungsgebläse» – система выдаст список реле и предохранителей, связанных с печкой. Обратите внимание на цветовую маркировку проводов: красный (30) и коричневый (31) часто ведут к предохранителю отопителя.

В блоке предохранителей W202 (расположенном под капотом или в салоне слева от рулевой колонки) ищите наклейку с расшифровкой. Если её нет, сверьтесь с надписями на пластиковом корпусе блока: предохранитель печки обычно находится в ряду с маркировкой «F» и номером от 20 до 40. Для моделей до 1997 года характерно расположение F34 в верхнем ряду, для рестайлинговых версий – F35 в нижнем.

При отсутствии схемы определите предохранитель методом исключения. Отключите зажигание, извлеките поочерёдно предохранители из гнёзд 20–40 А и проверьте их на целостность визуально или мультиметром. Если печка перестала работать после замены конкретного предохранителя – это и есть искомый. Запомните: предохранитель печки редко дублируется, поэтому его перегорание всегда приводит к отказу системы.

Для точной диагностики используйте тестер с функцией прозвонки. Подключите один щуп к гнезду предохранителя со стороны питания (обычно верхний контакт), второй – к массе. При включённом зажигании и положении регулятора печки на максимум тестер должен показать напряжение бортовой сети (12–14 В). Если напряжение отсутствует – проверьте реле K32 (для ранних моделей) или K40 (для поздних), расположенное в том же блоке.

Какие инструменты понадобятся для извлечения предохранителя

Для работы с блоком предохранителей Mercedes W202 потребуется минимальный набор инструментов, но их выбор зависит от конструкции конкретного узла. Основной инструмент – пластиковый пинцет для предохранителей, который обычно входит в комплект автомобиля и хранится в крышке блока. Если его нет, подойдет тонкий металлический пинцет с антистатическим покрытием или плоскогубцы с узкими губками, но с ними нужно действовать осторожно, чтобы не повредить контакты. Избегайте использования отверток или других металлических предметов – они могут вызвать короткое замыкание.

Дополнительно пригодится мультиметр с функцией проверки целостности цепи (тестер). Он позволит быстро определить, сгорел ли предохранитель, не извлекая его. Установите прибор в режим прозвонки (символ диода или звукового сигнала) и приложите щупы к металлическим контактам предохранителя – если цепь разомкнута, мультиметр не подаст сигнал. Для проверки напряжения на контактах блока используйте режим DC 20V.

• Фонарик с узким лучом – блок предохранителей на W202 расположен под приборной панелью со стороны водителя, в нише, где плохое освещение. Светодиодный фонарик на гибком держателе или магнитной подставке освободит руки.
• Набор предохранителей запасных – возьмите несколько штук на 20, 30 и 40 Ампер, чтобы сразу заменить неисправный. На W202 печка обычно защищена предохранителем F32 (30A) или F33 (20A), но уточните по схеме в крышке блока.
• Съемник крышки блока – некоторые модификации W202 имеют защелки, которые сложно открыть без инструмента. Подойдет пластиковая монтажная лопатка или широкий плоский ключ (например, на 10 мм), чтобы аккуратно поддеть крышку.

Если предохранитель сгорает повторно, потребуется диагностический сканер с поддержкой Mercedes (например, Launch X431 или Star Diagnosis). Он поможет выявить короткое замыкание в цепи печки, проверив параметры работы моторчика, реле и проводки. Для ручной проверки проводов используйте щуп с иглой – он позволяет прозванивать провода, не повреждая изоляцию. При работе с электрикой всегда отключайте клемму аккумулятора, чтобы исключить случайное замыкание.

Как проверить исправность предохранителя визуально и мультиметром

Перед началом проверки извлеките предохранитель из блока, используя специальный пластиковый пинцет или тонкие плоскогубцы. На Mercedes W202 предохранители печки обычно расположены в основном блоке под капотом (позиция F33, 30 А) или в дополнительном блоке в салоне (позиция F14, 25 А). Осмотрите корпус предохранителя: на прозрачных моделях нить внутри должна быть целой, без разрывов или потемнений. У керамических предохранителей проверьте отсутствие трещин и следов оплавления на металлических контактах.

Для визуальной диагностики используйте яркий источник света – фонарик или лампу. Наклоните предохранитель под углом, чтобы рассмотреть нить на просвет. Даже микроскопический разрыв указывает на перегорание. Обратите внимание на цвет корпуса: потемнение или помутнение пластика свидетельствует о перегреве, что часто сопровождается выходом из строя. Если предохранитель выглядит целым, но печка не работает, переходите к проверке мультиметром.

Настройте мультиметр на режим измерения сопротивления (Ω) в диапазоне 200 Ом. Коснитесь щупами металлических контактов предохранителя. Исправный элемент покажет сопротивление близкое к 0 Ом (0,1–0,5 Ом). Если прибор отображает «1» или «OL» – предохранитель перегорел. Для проверки под напряжением переключите мультиметр в режим постоянного напряжения (DCV) на 20 В. Вставьте предохранитель обратно в блок, включите зажигание и печку. Замерьте напряжение на обоих контактах: разница должна быть не более 0,2 В. Большее значение указывает на плохой контакт или обрыв цепи.

При отсутствии мультиметра используйте контрольную лампу на 12 В. Подключите один провод лампы к плюсовой клемме аккумулятора, второй – к одному из контактов предохранителя. Если лампа горит при касании обоих контактов, предохранитель исправен. Если лампа загорается только на одном контакте – нить внутри оборвана. Учтите, что этот метод не подходит для проверки предохранителей с низким номиналом (менее 5 А), так как может вызвать их перегорание.

После замены предохранителя протестируйте печку на всех режимах работы. Если новый предохранитель сразу перегорает, ищите короткое замыкание в цепи: проверьте проводку на предмет повреждений, прозвоните моторчик печки и резистор регулировки скорости. На W202 частые причины – оплавление проводов у моторчика или неисправность блока управления климатом. Не устанавливайте предохранитель с большим номиналом: это приведет к возгоранию проводки.

Храните запасные предохранители в оригинальной упаковке или специальном кейсе. Избегайте контакта с влагой и металлическими предметами, чтобы исключить случайное замыкание. При замене используйте только предохранители с идентичным номиналом и типом (обычно MINI или ATO на W202). Не пытайтесь восстанавливать перегоревшие элементы – даже временное «ремонтирование» проволокой или фольгой создает пожароопасную ситуацию.

Что делать, если предохранитель целый, но печка не работает

Если реле исправно, диагностируйте моторчик печки. На W202 он находится за бардачком – снимите нижнюю панель и отсоедините разъём. Подайте напрямую 12 В от аккумулятора на контакты моторчика: рабочий должен вращаться без посторонних шумов. При отсутствии реакции замените моторчик (артикул A0008201342 для стандартной версии). Обратите внимание на резистор регулировки оборотов (позиция N24/1) – при обрыве печка работает только на максимальной скорости.

При отсутствии неисправностей в перечисленных компонентах проверьте проводку: на W202 часто перетираются провода у моторчика из-за вибрации. Используйте схему электропроводки с цветовой маркировкой (например, провод 1.5 BK/YE от реле к моторчику).

Где скачать или найти заводскую схему предохранителей для W202

Заводская схема предохранителей Mercedes W202 содержится в официальном руководстве по эксплуатации и ремонту, выпущенном Daimler-Benz. Оригинальные мануалы для моделей 1993–2000 годов можно найти на специализированных ресурсах, таких как Mercedes-Benz Service Manuals (mercedes-manuals.com) или WIS/ASRA – фирменная база данных Mercedes, доступная через платные подписки у дилеров или на форумах владельцев.

На форуме MBClub.ru в разделе «Техническая документация» выложены сканы оригинальных схем, включая блоки предохранителей для W202. Пользователи делятся PDF-файлами с разбивкой по годам выпуска и типам двигателей (например, M111, OM604). Важно сверять номер кузова (VIN) – схема может отличаться для рестайлинговых версий 1997 года.

Владельцы W202 часто публикуют схемы в группах ВКонтакте и Telegram, например, «Mercedes W202 Club» или «W202 C-Class Owners«. Там же встречаются ссылки на облачные хранилища с отсканированными страницами из мануалов Haynes или Chilton, где блок предохранителей разобран по позициям с указанием силы тока (например, F32 – 30A для вентилятора отопителя).

На сайте ManualsLib (manualslib.com) доступны для скачивания пользовательские инструкции Mercedes-Benz W202 в формате PDF. В разделе «Electrical System» приведена полная схема предохранителей с обозначениями реле и цветовой маркировкой проводов. Файлы весят 5–15 МБ, но качество сканов варьируется – лучше искать версии с разрешением от 300 dpi.

Официальный портал Mercedes-Benz Classic (classic.mercedes-benz.com) предоставляет доступ к архивным документам для ретро-моделей. После регистрации можно запросить схемы через раздел «Technical Literature», указав VIN автомобиля. Ответ приходит в течение 3–5 рабочих дней, но услуга платная – около 20–50 евро за комплект.

В приложении Mercedes me для смартфонов есть раздел «Vehicle Documents», где иногда загружаются электронные версии руководств. Однако для W202 поддержка ограничена – чаще доступны только модели начиная с W203. Альтернатива – программы типа ELSA Win или DAS, используемые на СТО, но они требуют установки и базовых знаний по работе с диагностическим софтом.

Если нужна схема срочно, обратитесь в профильные мастерские, специализирующиеся на Mercedes-Benz. Многие из них предоставляют выдержки из WIS бесплатно при обращении по телефону или через мессенджеры. Уточняйте, что требуется именно схема блока предохранителей салона (обычно расположен за крышкой слева от рулевой колонки) – это сэкономит время поиска.
