Двигатель 7А – 1,8-литровый агрегат с распределенным впрыском, устанавливаемый на Toyota Corolla и Carina в 90-х годах. Ремень генератора на этом моторе приводит в действие не только генератор, но и насос гидроусилителя руля (ГУР), а в некоторых модификациях – компрессор кондиционера. Провисание ремня на 10–12 мм при нажатии с усилием 10 кгс в середине пролета между шкивами приводит к проскальзыванию, снижению зарядки аккумулятора и перегреву подшипников навесного оборудования.
Для натяжения используется натяжной ролик с эксцентриковым механизмом, расположенный на кронштейне генератора. Стандартный ремень – 5PK1050 (пятиручейковый, длина 1050 мм), но на версиях с кондиционером применяется 5PK1120. Перед началом работ убедитесь, что ремень не имеет трещин, расслоений или замасливания – такие дефекты сокращают ресурс до 5–7 тыс. км даже при правильном натяжении.
Инструмент для регулировки: ключ на 14 мм (для фиксации болта натяжного ролика) и ключ на 12 мм (для вращения эксцентрика). На холодном двигателе ослабьте контргайку ролика, затем поворачивайте эксцентрик по часовой стрелке до достижения прогиба ремня в 8–10 мм. Затяните контргайку моментом 25–30 Н·м, избегая перетяжки – избыточное натяжение вызывает ускоренный износ подшипников генератора и насоса ГУР.
После установки запустите двигатель на 2–3 минуты, затем заглушите и повторно проверьте прогиб. Если ремень издает свист при резком наборе оборотов, ослабьте натяжение на 1–2 мм. На двигателях 7А с пробегом свыше 150 тыс. км рекомендуется заменить натяжной ролик – изношенный подшипник может привести к обрыву ремня на ходу.
Какие инструменты понадобятся для натяжки ремня генератора
Для работы с двигателем 7А потребуется стандартный набор ключей. Основной инструмент – накидной ключ на 12 мм или головка с трещоткой для ослабления и затяжки болта натяжного ролика. Без него невозможно регулировать натяжение ремня. Дополнительно пригодится ключ на 14 мм для фиксации регулировочного болта генератора, если конструкция предусматривает его использование.
Монтировка или большая отвёртка с плоским жалом необходимы для отжима генератора при натяжке. Инструмент должен быть прочным, чтобы выдержать усилие без деформации. Избегайте использования рожковых ключей – они часто срываются и повреждают грани болтов.
Для проверки натяжения ремня используйте динамометрический ключ с диапазоном измерения до 10 Н·м. Это позволит точно соблюсти рекомендованное усилие прогиба ремня – 8–10 мм при нажатии с силой 10 кгс в середине ветви между шкивами. Без динамометра сложно избежать перетяжки или слабого натяжения.
Штангенциркуль или линейка с миллиметровой шкалой помогут измерить прогиб ремня. Альтернатива – специальный индикатор натяжения ремня, который продаётся в автомагазинах. Он упрощает процесс, но не всегда доступен. В крайнем случае используйте пальцевый метод, но он менее точен.
Не забудьте про домкрат и подставки, если работа ведётся снизу автомобиля. Подъём передней части машины облегчает доступ к генератору и натяжному механизму. Убедитесь, что автомобиль надёжно зафиксирован – падение с домкрата приведёт к травмам.
Для смазки резьбовых соединений пригодится проникающая жидкость WD-40 или её аналоги. Закисшие болты на двигателе 7А – распространённая проблема, особенно если автомобиль долго стоял. Нанесите состав за 10–15 минут до начала работ, чтобы облегчить откручивание.
Последний, но важный инструмент – фонарик с магнитным креплением. Освещение подкапотного пространства часто недостаточно, а магнит позволит закрепить фонарь на кузове, освободив руки. Без хорошего света легко пропустить трещины на ремне или перекосы при установке.
Как определить степень износа ремня перед натяжкой
Проверка ремня генератора на двигателе 7А начинается с визуального осмотра. Ищите трещины на рабочей поверхности – даже мелкие, глубиной 1–2 мм, указывают на критический износ. Особое внимание уделите внутренней стороне ремня: продольные борозды или расслоение резины сигнализируют о необходимости замены. На ремнях с зубчатым профилем проверьте целостность зубьев – их смятие или выкрашивание снижает сцепление с шкивами на 30–40%. Измерьте ширину ремня: если она уменьшилась на 5% от номинала (обычно 10–13 мм для 7А), ресурс исчерпан.
Оцените эластичность материала: зажмите ремень между пальцами и согните на 90°. Если на поверхности появляются глубокие складки или резина не возвращается в исходное состояние, это свидетельствует о потере упругости. Для количественной оценки используйте штангенциркуль: толщина нового ремня составляет 4,5–5 мм, при износе до 3,8 мм эффективность передачи крутящего момента падает на 25%. Проверьте наличие масляных пятен – даже небольшое загрязнение снижает коэффициент трения на 15–20%, что приводит к проскальзыванию.
Запустите двигатель и наблюдайте за поведением ремня на холостых оборотах. Вибрация или «биение» на скорости выше 2000 об/мин указывает на неравномерный износ или деформацию. Прислушайтесь к звукам: свист при резком наборе оборотов говорит о проскальзывании, а скрип – о заклинивании подшипников натяжителя. Если ремень прогибается более чем на 8–10 мм при нажатии с усилием 10 кгс в середине самого длинного участка между шкивами, его натяжка не решит проблему – требуется замена.
Пошаговая последовательность снятия старого ремня генератора
Перед началом работ убедитесь, что двигатель остыл, а ключ зажигания вынут. На двигателе 7А ремень генератора проходит через шкивы коленвала, генератора и насоса гидроусилителя (если установлен). Подготовьте накидной ключ на 14 мм для ослабления натяжного ролика или болта генератора – в зависимости от конструкции.

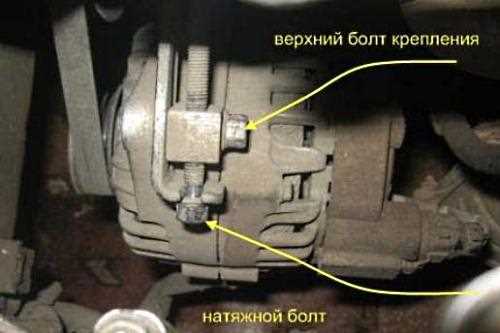

Ослабьте крепление генератора, открутив регулировочный болт на кронштейне. На двигателях 7А он обычно расположен в верхней части корпуса генератора. Если ремень натягивается роликом, найдите его с правой стороны двигателя и поверните ключом против часовой стрелки, чтобы снять натяжение. Не откручивайте болты полностью – достаточно ослабить их на 2–3 оборота.
Снимите ремень со шкива генератора, затем с остальных шкивов. Начинайте с самого маленького – шкива насоса ГУР или компрессора кондиционера, если он есть. Потяните ремень на себя, одновременно прокручивая шкив рукой. Избегайте резких движений, чтобы не повредить подшипники агрегатов.
Проверьте состояние снятого ремня на наличие трещин, расслоений или замасливания. Глубина трещин не должна превышать 1 мм, а износ корда – быть видимым. Если ремень растянут более чем на 5% от номинальной длины (для 7А – около 900–950 мм), его замена обязательна. Запомните направление вращения ремня по стрелкам на его поверхности – это важно при установке нового.
Осмотрите шкивы на предмет износа или загрязнений. Налипшая грязь удаляется металлической щеткой, а зазубрины на поверхности шкива устраняются напильником. Проверьте подшипники генератора и натяжного ролика: при вращении они не должны издавать скрипов или люфтить. Если обнаружены дефекты, замените неисправные детали до установки нового ремня.
При необходимости снимите защитный кожух ремня, открутив 2–3 болта на 10 мм. Это даст доступ к задней части шкивов и позволит очистить труднодоступные места. На двигателе 7А кожух часто крепится к блоку цилиндров и крышке ГРМ – не перепутайте болты при обратной сборке.
Если ремень заклинило между шкивами, используйте монтажную лопатку или отвертку с плоским жалом. Вставьте инструмент между ремнем и шкивом, аккуратно поддев его. Не применяйте чрезмерную силу – это может повредить шкив или сам ремень. В сложных случаях допускается легкое постукивание резиновым молотком по ремню для его смещения.
После снятия ремня проверьте совпадение меток ГРМ, если работы проводились вблизи ременного привода. На двигателе 7А метки на шкиве коленвала и крышке масляного насоса должны совпадать. При несовпадении прокрутите коленвал за болт шкива до точного совмещения – это предотвратит проблемы с фазами газораспределения при запуске.
Как правильно установить новый ремень на шкивы двигателя 7А
Перед установкой нового ремня генератора на двигатель 7А убедитесь, что он соответствует спецификации: ширина – 10 мм, длина – 940 мм (для модификаций без кондиционера) или 1015 мм (с кондиционером). Проверьте состояние шкивов: на поверхности не должно быть задиров, ржавчины или масляных отложений. Очистите их ветошью, смоченной в бензине или спирте, чтобы исключить проскальзывание ремня. Осмотрите натяжной ролик – если он изношен или имеет люфт, замените его до установки ремня.
Установку начинайте с самого большого шкива – коленвала. Наденьте ремень на него, затем последовательно на шкивы генератора, насоса ГУР (если есть) и компрессора кондиционера. Следите за правильным расположением ремня в канавках шкивов: он должен плотно прилегать к дну, не выступая за края. Для двигателей 7А с кондиционером маршрут ремня следующий:
- Шкив коленвала →
- Шкив генератора →
- Натяжной ролик →
- Шкив компрессора кондиционера →
- Шкив насоса ГУР.
Если ремень не ложится ровно, не прилагайте чрезмерных усилий – проверьте совпадение канавок и отсутствие перекручивания.
После установки на все шкивы отрегулируйте натяжение. Для этого используйте динамометрический ключ или специальный прибор: прогиб ремня между шкивами генератора и насоса ГУР должен составлять 8–10 мм при усилии 10 кгс. Натяжение регулируется болтом на кронштейне генератора – вращайте его по часовой стрелке для увеличения натяга. Затяните контргайку после достижения нужного значения. Запустите двигатель на 1–2 минуты, затем заглушите и повторно проверьте натяжение: ремень может слегка растянуться в первые минуты работы.
Способы регулировки натяжения ремня с помощью натяжного ролика
На двигателях серии 7А натяжной ролик используется для точной регулировки ремня генератора без необходимости смещения самого генератора. Основной метод – вращение эксцентрикового механизма ролика с помощью шестигранного ключа на 8 мм. Перед началом работ убедитесь, что двигатель остыл, а ремень установлен на все шкивы, кроме натяжного ролика. Вставьте ключ в отверстие на ролике и поворачивайте его по часовой стрелке до достижения требуемого натяжения, проверяя прогиб ремня пальцем (допустимое значение – 8–10 мм при усилии 10 кгс).
Для фиксации ролика в нужном положении используйте стопорный болт, расположенный на его корпусе. Затяните болт моментом 25–30 Н·м, удерживая ролик ключом от проворачивания. Избегайте перетяжки – чрезмерное натяжение сокращает срок службы подшипников генератора и ролика, а также увеличивает нагрузку на ремень. После фиксации проверните коленвал на два оборота вручную, чтобы ремень занял правильное положение на шкивах, и повторно оцените натяжение.
Альтернативный способ – использование динамометрического ключа для контроля усилия натяжения. Приложите усилие 40–50 Н к середине ветви ремня между шкивами генератора и коленвала. Если прогиб превышает 10 мм, ослабьте стопорный болт и подтяните ролик, затем зафиксируйте. На двигателях 7А-FE и 7A-FE с кондиционером учитывайте дополнительную нагрузку от компрессора – в таких случаях допустимый прогиб уменьшается до 6–8 мм.
После регулировки запустите двигатель и прослушайте работу ремня на холостых оборотах. Свист или скрип указывают на недостаточное натяжение или перекос ролика. В этом случае ослабьте стопорный болт, откорректируйте положение ролика и повторите процедуру. Регулярно проверяйте натяжение каждые 10 000 км пробега – на двигателях 7А ремень растягивается быстрее из-за высоких рабочих температур и нагрузок.
Как проверить правильность натяжения ремня после установки
После установки ремня генератора на двигателе 7А проверьте натяжение с помощью динамометра или метода прогиба. Для двигателей этой серии оптимальное усилие натяжения составляет 8–10 кгс (78–98 Н) при нажатии на середину ветви ремня между шкивами генератора и коленвала. Если динамометра нет, используйте эмпирический способ: при нажатии пальцем с силой около 10 кг ремень должен прогибаться на 8–12 мм. Превышение или недостаток прогиба приведёт к ускоренному износу подшипников генератора или проскальзыванию ремня.
Проверку проводите на холодном двигателе, предварительно запустив его на 1–2 минуты для стабилизации положения ремня. Осмотрите всю длину ремня на отсутствие перекосов, трещин или задиров – дефекты указывают на неправильную установку или износ. Особое внимание уделите участку между шкивом генератора и натяжным роликом: здесь ремень должен лежать ровно, без смещений. Если обнаружены отклонения, ослабьте крепление генератора и повторите регулировку.
- Запустите двигатель и включите все потребители электроэнергии (фары, кондиционер, обогрев заднего стекла).
- Прослушайте работу ремня: свист или писк свидетельствует о проскальзывании из-за слабого натяжения.
- Проверьте напряжение на клеммах аккумулятора: при 2000 об/мин оно должно быть в пределах 13,8–14,5 В. Падение напряжения ниже 13,5 В указывает на недостаточное натяжение.
- Остановите двигатель и повторно измерьте прогиб ремня – он не должен измениться более чем на 1–2 мм.
Если после регулировки ремень продолжает проскальзывать или издавать шум, проверьте состояние шкивов: наличие масла, грязи или износа канавок. На двигателе 7А шкивы генератора и коленвала должны быть чистыми, без следов коррозии. При необходимости очистите их ветошью, смоченной в бензине или спирте. Если проблема сохраняется, замените ремень – возможно, он растянулся или потерял эластичность.
Типичные ошибки при натяжке ремня и как их избежать
Первая распространенная ошибка – чрезмерное натяжение ремня. На двигателях 7А оптимальное усилие натяжения составляет 8–12 кгс (78–118 Н) для нового ремня и 6–10 кгс (59–98 Н) для бывшего в употреблении. Превышение этих значений приводит к ускоренному износу подшипников генератора и натяжного ролика, а также к растяжению ремня. Для проверки используйте динамометр или специальный ключ с индикатором. Если инструмента нет, ориентируйтесь на прогиб ремня: при нажатии с усилием 10 кгс посередине между шкивами он должен прогибаться на 8–12 мм.
Игнорирование состояния шкивов и роликов – вторая критическая ошибка. Даже новый ремень быстро выйдет из строя, если шкивы генератора или коленвала имеют биение более 0,1 мм или зазубрины. Перед установкой ремня проверьте поверхность шкивов на наличие износа и очистите их от грязи и масла. Особое внимание уделите натяжному ролику: его подшипник должен вращаться свободно, без люфта и посторонних шумов. При обнаружении дефектов замените детали – экономия на этом этапе обернется дорогостоящим ремонтом.
Неправильная последовательность действий при натяжке часто становится причиной повторного демонтажа. На двигателе 7А сначала устанавливайте ремень на шкив коленвала, затем на генератор и только после этого на натяжной ролик. Если ремень уже надет на все шкивы, ослабьте крепление генератора и снимите его со шкива, чтобы избежать перекоса. Затягивайте болты крепления генератора только после достижения нужного натяжения, иначе ремень сместится, и процедуру придется повторять.
Использование неподходящего ремня – ошибка, которая может привести к его обрыву или проскальзыванию. Для двигателя 7А подходит ремень с маркировкой 6PK1050 (длина 1050 мм, 6 ручьев). Применение ремня другой длины или профиля вызовет неравномерную нагрузку на подшипники и ускоренный износ. Перед покупкой сверьтесь с технической документацией или измерьте старый ремень: расхождение в длине более чем на 5 мм недопустимо. Также избегайте дешевых аналогов – они часто изготавливаются из низкокачественной резины и не выдерживают заявленный ресурс.
Последняя ошибка – отсутствие проверки натяжения после пробной поездки. Даже если ремень натянут правильно на холодном двигателе, после прогрева он может ослабнуть из-за теплового расширения деталей. Через 50–100 км пробега повторно проверьте натяжение и при необходимости откорректируйте его. Не игнорируйте посторонние звуки (свист, скрип) – они сигнализируют о проскальзывании или перетяжке ремня. Регулярный контроль продлит срок службы ремня и предотвратит внезапные поломки.
Когда и как часто нужно проверять натяжение ремня генератора
Натяжение ремня генератора на двигателе 7А проверяют каждые 10 000 км пробега или раз в 6 месяцев – в зависимости от того, что наступит раньше. Для автомобилей, эксплуатируемых в тяжелых условиях (частые короткие поездки, пыльные дороги, экстремальные температуры), интервал сокращают до 5 000 км. Производитель Toyota рекомендует проводить проверку при каждом техническом обслуживании, даже если видимых признаков износа нет.
Первые признаки ослабления ремня проявляются уже через 15 000–20 000 км: характерный свист при запуске двигателя или под нагрузкой, нестабильная работа генератора (скачки напряжения, тусклый свет фар). Если ремень растянулся или изношен, его ресурс сокращается до 30 000–40 000 км вместо заявленных 60 000–80 000 км. Замена без предварительной проверки натяжения не решает проблему – новый ремень также быстро выйдет из строя при неправильной регулировке.
Проверка обязательна после любых работ, связанных с демонтажем ремня: замена генератора, шкивов, натяжителя или других элементов привода. Даже незначительное смещение деталей может изменить натяжение. На двигателях 7А ремень генератора работает в паре с ремнем ГУР или кондиционера – если один из них заменялся, проверяют оба. Игнорирование этого правила приводит к неравномерному износу и преждевременному обрыву.
Владельцам автомобилей с пробегом свыше 100 000 км рекомендуется проверять натяжение каждые 3 000–4 000 км. Ресурс натяжителя и роликов на таких двигателях снижается, а ремень растягивается быстрее из-за усталости материала. Если при проверке прогиб ремня под усилием 10 кг превышает 8–10 мм (для двигателя 7А), требуется регулировка или замена натяжителя. Замер проводят в средней части между шкивами генератора и коленвала.
Экстренная проверка нужна при появлении вибраций в моторном отсеке, перегреве двигателя или нехарактерных звуках (щелчки, скрежет). На двигателях 7А ослабленный ремень может соскочить со шкива, что приведет к отключению генератора и разрядке аккумулятора. В холодное время года проверку проводят чаще – низкие температуры увеличивают жесткость ремня, что ускоряет его износ и требует более точной регулировки.
