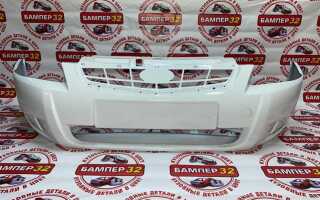

Замена бампера на Ладе Приоре – задача, требующая точности и последовательности. Модель комплектуется двумя типами бамперов: штатными (2170-8403010 для переднего, 2170-8404010 для заднего) и тюнинговыми вариантами, отличающимися креплениями и габаритами. Перед началом работ убедитесь, что новый бампер совместим с вашей модификацией: Приора седан (2170), хэтчбек (2172) или универсал (2171) имеют конструктивные различия в точках фиксации.
Для установки потребуются инструменты: торцевые головки на 10 и 13 мм, отвёртка с плоским шлицем, шестигранник на 5 мм (для регулировки противотуманок), а также пластиковые клипсы крепления (артикул 2108-8403090-01). Работайте на ровной поверхности с подъёмником или смотровой ямой – доступ к нижним креплениям без них затруднён. Отключите аккумулятор: при демонтаже переднего бампера возможен контакт с проводами противотуманных фар.
Стандартный передний бампер фиксируется на 12 клипсах, 4 винтах под капотом и 2 болтах в нижней части. Задний – на 8 клипсах и 6 винтах (2 в багажнике, 4 в арках). При снятии действуйте аккуратно: пластиковые пистоны ломаются при извлечении под углом более 30°. Для облегчения процесса прогрейте места креплений строительным феном – это снизит риск повреждения защёлок.
При установке тюнингового бампера проверьте совпадение посадочных отверстий. Часто требуется доработка кронштейнов или подрезка пластика. Если новый бампер оснащён парктроником или камерой, заранее продумайте прокладку проводки: штатные жгуты Приоры не рассчитаны на дополнительные устройства. Для герметизации стыков используйте силиконовый герметик – это предотвратит попадание влаги и скрипы на неровностях.
Установка бампера на Ладу Приору: пошаговая инструкция
Перед началом работ подготовьте инструменты: торцевые головки на 10 и 13 мм, отвёртку с плоским и крестовым шлицем, шестигранник на 5 мм, домкрат и противооткатные упоры. Отсоедините клемму аккумулятора, чтобы избежать короткого замыкания при работе с проводкой противотуманных фар. Если устанавливаете бампер с ПТФ, заранее проверьте комплектность: в него должны входить кронштейны крепления, заглушки, саморезы и жгут проводов с разъёмами.
Демонтаж старого бампера начинайте с откручивания шести болтов крепления к кузову: два под капотом, два в арках колёс и два снизу, за решёткой радиатора. Снимите пластиковые подкрылки, чтобы получить доступ к боковым креплениям. Отсоедините разъёмы противотуманных фар и датчика парковки, если они установлены. Аккуратно отщёлкните защёлки по периметру бампера, начиная с нижней части, чтобы не повредить лакокрасочное покрытие.
- Установите новый бампер на автомобиль, совместив отверстия для креплений. Закрепите его сначала на двух верхних болтах под капотом, затем на нижних и боковых.
- Подключите разъёмы ПТФ и датчика парковки, если они предусмотрены конструкцией. Проложите проводку вдоль штатных жгутов, зафиксировав её пластиковыми хомутами.
- Проверьте зазоры между бампером и кузовом: они должны быть равномерными по всему периметру (допустимое отклонение – не более 2 мм). При необходимости отрегулируйте положение бампера, ослабив крепёжные болты.
- Затяните все болты с моментом 8–10 Н·м, чтобы избежать самопроизвольного ослабления креплений.
- Установите на место подкрылки и закрепите их саморезами. Подключите клемму аккумулятора и проверьте работоспособность всех электрических компонентов.
Необходимые инструменты и материалы для замены бампера
Замена бампера на Ладе Приоре требует точного набора инструментов, чтобы избежать повреждения крепежа или лакокрасочного покрытия. Основной комплект включает торцевые головки на 8, 10 и 13 мм – они понадобятся для откручивания болтов крепления бампера к кузову и подкрылкам. Обязательно используйте удлинитель для головок, так как некоторые крепежные элементы расположены в труднодоступных местах, например, за арками колес.
Для демонтажа пластиковых клипс и пистонов потребуются специальные съемники или плоская отвертка с тонким жалом. Стандартные отвертки не подойдут – они часто ломают фиксаторы, что приводит к необходимости покупки новых. Если клипсы повреждены, заранее приобретите запасные: артикул оригинальных пистонов для Приоры – 1118-8403200-00, а пластиковых клипс – 1118-8403201-00.
Работа с электрикой подразумевает наличие мультиметра для проверки проводки противотуманных фар или парктроника, если они установлены. Отсоединять разъемы без предварительной проверки напряжения рискованно – короткое замыкание может вывести из строя блок управления. Для изоляции соединений используйте термоусадочные трубки диаметром 4–6 мм и клеммы типа «мама» 2,8 мм.
- Ключ-трещотка с набором головок (8, 10, 13 мм)
- Съемник для пластиковых клипс или тонкая плоская отвертка
- Мультиметр (для проверки электрических цепей)
- Термоусадочные трубки и клеммы
- Шестигранник на 5 мм (для регулировки креплений)
- Пластиковые лопатки для снятия обшивки (при необходимости)
При установке нового бампера часто требуется подгонка зазоров. Для этого используйте пластиковые проставки толщиной 1–3 мм, которые компенсируют неровности кузова. Если бампер не садится ровно, проверьте состояние направляющих штифтов – они должны быть целыми и не деформированными. В случае повреждения замените их на новые (артикул 1118-8403060).
Для защиты рук от острых кромок и грязи используйте нитриловые перчатки. Они обеспечивают лучший захват инструментов по сравнению с хлопчатобумажными и не оставляют ворсинок на поверхностях. Если работы проводятся на улице, подготовьте магнитный поддон для мелких деталей – болты и гайки легко теряются на асфальте.
Не забудьте о расходных материалах: герметик для пластика (например, Done Deal DD6770) пригодится для фиксации молдингов, а очиститель тормозов удалит остатки старого клея с кузова. Для окончательной сборки потребуется динамометрический ключ с диапазоном 5–20 Н·м, чтобы затянуть болты с рекомендуемым усилием – перетяжка приводит к трещинам в пластике.

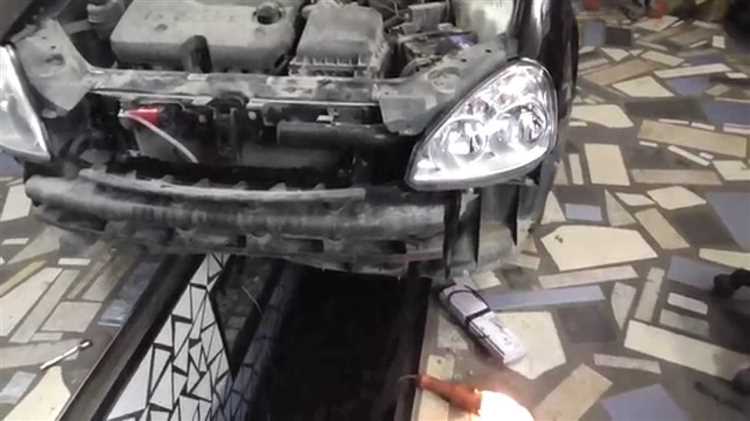

Демонтаж старого бампера: последовательность действий
Подготовьте инструменты: крестовую отвёртку, торцевые головки на 10 и 8 мм, трещотку, плоскую отвёртку и пластиковые клипсодёры. Отсоедините клемму аккумулятора, чтобы исключить случайное замыкание проводки при работе с противотуманными фарами или датчиками парковки. Если бампер оснащён парктроником, отключите разъёмы датчиков, аккуратно поддев их плоской отвёрткой – не тяните за провода.
Снимите решётку радиатора: открутите два винта в верхней части (под капотом) и четыре пластиковые клипсы по периметру. Клипсы извлекайте клипсодёром, поддевая их за центральную часть – это предотвратит повреждение защёлок. Отложите решётку в сторону, чтобы не мешала доступу к креплениям бампера.
Открутите болты крепления бампера к кузову. В передней части их три: два по краям (под фарами) и один по центру, за решёткой. Используйте головку на 10 мм. Снизу бампер фиксируется четырьмя болтами (по два с каждой стороны) – для доступа к ним потребуется домкрат или смотровая яма. Не забудьте про два винта под подкрылками, которые также удерживают бампер.
Аккуратно отсоедините бампер от крыльев. Для этого снимите пластиковые накладки в колёсных арках, открутив по два винта на каждой стороне. Потяните бампер на себя, начиная с углов – он должен выйти из защёлок без усилий. Если бампер не поддаётся, проверьте наличие скрытых креплений: на Приоре иногда устанавливают дополнительные винты под заглушками в нижней части.
Отключите электрические разъёмы. Если на бампере установлены противотуманные фары, отсоедините их провода, нажав на фиксаторы разъёмов. Убедитесь, что все соединения освобождены, иначе при снятии можно повредить проводку. Осмотрите бампер на предмет трещин или деформаций – это поможет оценить целесообразность ремонта перед установкой нового.
Проверьте состояние крепёжных кронштейнов и защёлок. Если они деформированы или сломаны, замените их перед установкой нового бампера. Очистите посадочные места от грязи и ржавчины – это обеспечит плотное прилегание нового элемента и предотвратит скрипы. Смажьте резьбу болтов графитовой смазкой для облегчения последующего монтажа.

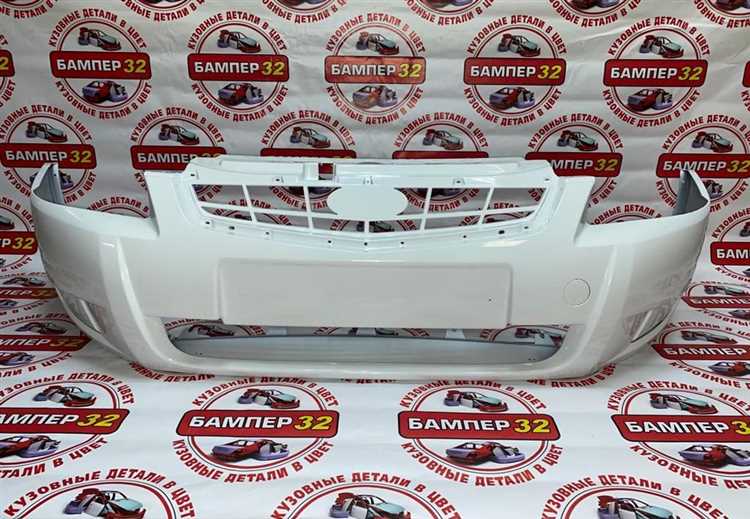

Подготовка нового бампера к установке: проверка и доработки
Перед установкой осмотрите бампер на предмет заводских дефектов: проверьте геометрию, отсутствие трещин, сколов и наплывов пластика. Особое внимание уделите крепежным отверстиям – их диаметр должен совпадать с посадочными местами на кузове (у Приоры стандартный размер 6–8 мм). Если отверстия смещены или заужены, расширьте их сверлом на 0,5 мм больше штатного, чтобы избежать перекосов при монтаже. Зачистите заусенцы напильником или наждачной бумагой с зернистостью P120, иначе они могут повредить лакокрасочное покрытие кузова.
Сравните новый бампер с демонтированным старым: совместите их по линиям стыков с крыльями и капотом. На Приоре часто встречаются несовпадения по высоте из-за разницы в толщине пластика или конструктивных особенностей производителя. Если зазор превышает 2 мм, подкорректируйте форму бампера, прогрев проблемные участки строительным феном (температура 150–180°C) и аккуратно подогнув пластик. Для фиксации используйте струбцины, но не перетягивайте – пластик может треснуть при остывании.
Проверьте совместимость посадочных мест под противотуманные фары и датчики парктроника (если предусмотрены). Убедитесь, что вырезы под фары соответствуют диаметру 90 мм, а крепежные ушки не мешают установке. При необходимости доработайте отверстия канцелярским ножом или дремелем с фрезой. Перед покраской обезжирьте поверхность антисиликоном и нанесите грунт для пластика (например, Novol 780) – это предотвратит отслоение краски и улучшит адгезию.
Крепление бампера к кузову: точки фиксации и нюансы
На Ладе Приоре передний бампер фиксируется в 10 ключевых точках: 4 болта M6 (по 2 с каждой стороны) крепят его к нижним усилителям кузова, 2 самореза 5×20 мм – к верхним кронштейнам крыльев, а оставшиеся 4 пластиковых пистона (диаметр 8 мм) удерживают бампер по центру и в районе противотуманных фар. Перед установкой проверьте состояние резьбы на усилителях – при коррозии нарежьте новую метчиком M6x1,0. Для заднего бампера схема аналогична, но вместо пистонов используются 2 дополнительных болта M6 в зоне багажника.
При затяжке болтов соблюдайте момент 8–10 Н·м, чтобы избежать деформации пластика или срыва резьбы. Начинайте с центральных точек, постепенно переходя к краям – это предотвратит перекос. Если бампер не садится плотно, проверьте зазоры между ним и крыльями: допустимое отклонение – не более 2 мм. В местах крепления к крыльям используйте шайбы толщиной 1 мм для компенсации заводских допусков кузова.
Подключение электрики: фары, датчики и парктроники
Перед подключением фар отсоедините клемму аккумулятора. Используйте штатные разъемы проводки Приоры: для передних фар – колодки H11 (ближний свет) и H1 (дальний), для противотуманок – H8. Проверьте целостность проводов мультиметром на сопротивление (должно быть не более 0,5 Ом). При подключении парктроников используйте 4-контактные разъемы с цветовой маркировкой: красный – +12 В, черный – масса, желтый – сигнал переднего датчика, белый – заднего. Избегайте скруток – применяйте пайку или обжимные гильзы с термоусадкой.
Датчики парктроника подключаются к блоку управления через экранированный кабель (сечение не менее 0,5 мм²). Блок размещайте в салоне под приборной панелью, закрепив на пластиковом кронштейне саморезами 3,5×16 мм. Сигнальные провода прокладывайте вдоль штатной проводки, фиксируя пластиковыми хомутами каждые 15 см. Для корректной работы датчиков расстояние между ними должно составлять 30–40 см, а от края бампера – не менее 5 см. При установке задних датчиков учитывайте расположение выхлопной трубы – минимальный зазор 10 см.
Для подключения фар к CAN-шине используйте адаптер с прошивкой для Приоры (например, «Starline» или «Pandora»). Подключите CAN-L и CAN-H к соответствующим проводам диагностического разъема (контакты 6 и 14). Проверьте связь сканером ELM327 – в списке параметров должны отображаться данные с датчиков парктроника. Если фары не реагируют на включение, прозвоните реле К1 в монтажном блоке (контакт 85 – управление, 86 – масса, 30 – +12 В, 87 – выход на фары).
После сборки проверьте работу всех систем на холостом ходу двигателя. Убедитесь, что парктроники не срабатывают на неровности дорожного покрытия – при необходимости отрегулируйте чувствительность потенциометром на блоке управления (обычно расположен под заглушкой). Для фар используйте лампы с цветовой температурой 3000–4200 К – это обеспечит оптимальную видимость без ослепления встречных водителей. Зафиксируйте все провода изолентой ПВХ или гофрой диаметром 10 мм, чтобы исключить перетирание об острые кромки кузова.
