Лямбда-зонд на ВАЗ 2114 – ключевой элемент системы управления двигателем, отвечающий за корректировку топливной смеси по данным о содержании кислорода в выхлопных газах. На этом автомобиле устанавливается один или два датчика (в зависимости от года выпуска и экологического стандарта): первый (верхний) расположен до катализатора, второй (нижний) – после. Неисправность зонда приводит к увеличению расхода топлива на 10–25%, падению мощности и ошибкам ЭБУ (коды P0130–P0135, P0140–P0141).
Основные признаки неисправности: плавающие обороты на холостом ходу, рывки при разгоне, черный дым из выхлопной трубы, повышенный расход бензина. Перед проверкой убедитесь, что проблема не в подсосе воздуха, неисправности форсунок или забитом топливном фильтре. Лямбда-зонд выходит из строя из-за естественного износа (срок службы – 80–120 тыс. км), использования некачественного топлива или перегрева (при неисправной системе зажигания).
Для диагностики потребуется мультиметр с режимом измерения напряжения (до 2 В) и сопротивления, а также сканер OBD-II (например, ELM327) для считывания данных в реальном времени. Проверка проводится на прогретом двигателе (температура зонда – не менее 300°C). Отключите разъем датчика и измерьте напряжение на сигнальном проводе (серый или черный) относительно массы: при работающем двигателе оно должно колебаться в пределах 0,1–0,9 В с частотой 1–2 Гц. Стабильное значение около 0,45 В указывает на неисправность.
Сопротивление нагревательного элемента зонда (белые провода) должно составлять 2–14 Ом при комнатной температуре. Если значение стремится к бесконечности – обрыв цепи. Проверьте также питание нагревателя (12 В) при включенном зажигании. При отсутствии напряжения прозвоните проводку от ЭБУ до разъема. Если все параметры в норме, но ошибки сохраняются, замените датчик – ремонту он не подлежит.
Какие инструменты и приборы понадобятся для диагностики
Для проверки лямбда-зонда на ВАЗ 2114 потребуется мультиметр с возможностью измерения напряжения в диапазоне 0–1 В и сопротивления до 20 МОм. Подойдут модели типа DT-838 или UNI-T UT61E, оснащённые режимом постоянного тока (DC) и функцией проверки диодов. Важно, чтобы прибор имел высокую точность – погрешность не более 0,5% на малых напряжениях. Дополнительно понадобятся тонкие щупы с игольчатыми наконечниками для удобного подключения к контактам разъёма зонда без повреждения проводки.
Второй ключевой инструмент – осциллограф, например, Hantek 6022BE или аналог с частотой дискретизации от 20 МГц. Он позволит визуально оценить сигнал лямбда-зонда в динамике, выявив провалы, скачки или нестабильность формы волны. Для подключения используйте BNC-кабель с делителем напряжения 1:10, чтобы избежать повреждения входных цепей прибора. Альтернатива – диагностический сканер с функцией графического отображения параметров, такой как Launch X431 или ELM327 с ПО Torque Pro, но осциллограф даёт более детальную картину.

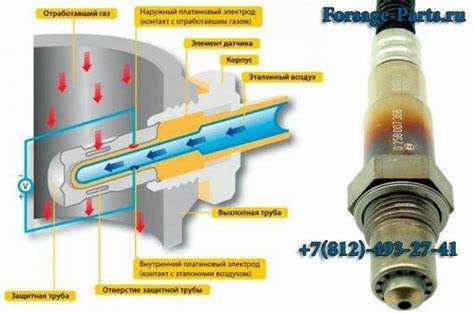

Как правильно демонтировать лямбда зонд с автомобиля
Перед началом работ убедитесь, что двигатель остыл – температура выпускного коллектора на ВАЗ 2114 может превышать 300°C. Отсоедините минусовую клемму аккумулятора, чтобы исключить короткое замыкание при случайном касании проводов. Лямбда зонд на этом автомобиле расположен на выпускном коллекторе (первый – до катализатора, второй – после) и закреплён резьбовым соединением М18×1,5. Для демонтажа потребуется специальный ключ на 22 мм с прорезью под провод или головка с удлинителем – стандартный рожковый ключ не подойдёт из-за ограниченного пространства.
Процесс снятия:
- Отключите разъём датчика, нажав на фиксатор и потянув его в сторону. На ВАЗ 2114 разъём часто закисает – используйте проникающую смазку (WD-40, LIQUI MOLY LM-40) за 10–15 минут до работы.
- Очистите резьбу зонда металлической щёткой от нагара и ржавчины. Нанесите на резьбу антипригарную пасту (например, медную) – это облегчит последующую установку.
- Наденьте ключ на шестигранник датчика и вращайте против часовой стрелки. Если зонд не поддаётся, прогрейте коллектор до 50–60°C (например, запустив двигатель на 2–3 минуты) – металл расширится, и демонтаж будет легче. Избегайте чрезмерных усилий: сорванная резьба потребует замены коллектора.
- После откручивания извлеките датчик, аккуратно вытягивая его вместе с проводом. Проверьте состояние уплотнительного кольца – при повреждении замените его новым (артикул 1118-1137160 для ВАЗ).
Проверка напряжения лямбда зонда мультиметром в разных режимах
Для диагностики лямбда зонда на ВАЗ 2114 подключите мультиметр в режиме измерения постоянного напряжения (DCV) на пределе 2 В. Запустите двигатель и прогрейте его до рабочей температуры (не менее 80°C). Подсоедините щупы к сигнальному проводу (обычно чёрный или серый) и массе автомобиля. Исправный датчик должен выдавать колебания напряжения в диапазоне 0,1–0,9 В с частотой 1–2 Гц при работе на холостом ходу.
Переключите мультиметр в режим измерения сопротивления (Ом) для проверки нагревательного элемента зонда. Отсоедините разъём датчика и замерьте сопротивление между контактами нагревателя (обычно белые провода). Нормальное значение – 2–14 Ом при комнатной температуре. Если показания выходят за эти пределы или равны бесконечности, нагреватель неисправен.
Для оценки реакции зонда на изменение состава смеси создайте искусственный подсос воздуха, сняв шланг вакуумного усилителя тормозов. Напряжение должно резко упасть до 0,1–0,3 В. Затем перекройте подачу воздуха – показания должны подняться до 0,7–0,9 В. Отсутствие изменений или медленная реакция (более 1 секунды) указывает на неисправность датчика.
Проверьте опорное напряжение на разъёме ЭБУ. Подключите мультиметр в режиме DCV 20 В к проводу питания лямбда зонда (обычно розовый) и массе. При включённом зажигании должно быть стабильное напряжение 4,5–5,5 В. Если оно отсутствует или ниже 4 В, проблема в цепи питания или ЭБУ.
Используйте режим измерения переменного напряжения (ACV) для проверки динамики сигнала. Переключите мультиметр на предел 200 мВ и подключите щупы к сигнальному проводу и массе. При резком открытии дроссельной заслонки на прогретом двигателе амплитуда сигнала должна кратковременно увеличиваться до 50–100 мВ. Стабильные нулевые показания свидетельствуют о неработоспособности зонда.
Замерьте напряжение на нагревателе при работающем двигателе. Подключите мультиметр в режиме DCV 20 В к проводам нагревателя (белые). Должно быть напряжение бортовой сети (12–14 В). Если оно отсутствует или ниже 10 В, проверьте предохранитель F1 (10 А), реле К4 и проводку от ЭБУ до датчика.
Определение неисправностей по внешнему виду и состоянию датчика
Физические повреждения корпуса датчика – трещины, сколы или оплавления – говорят о перегреве или механическом воздействии. Оплавление керамического наконечника характерно для работы двигателя на бедной смеси, когда температура выхлопных газов превышает 900°C. Если на проводах или разъеме видны следы окисления (зеленоватый налет), проверьте герметичность выхлопной системы – попадание влаги ускоряет коррозию контактов. Обрыв или перетирание проводов чаще всего происходит в местах крепления к кузову или выпускному коллектору из-за вибраций.
Загрязнение датчика маслом или топливом видно по маслянистому налету на наконечнике. Это снижает чувствительность лямбда-зонда и приводит к некорректным показаниям. Если при осмотре обнаружены отложения толщиной более 1 мм, датчик подлежит замене – очистка не восстановит работоспособность. При наличии ржавчины на резьбе проверьте состояние выпускного коллектора: коррозия указывает на длительную эксплуатацию с прогоревшим уплотнительным кольцом или трещинами в металле.

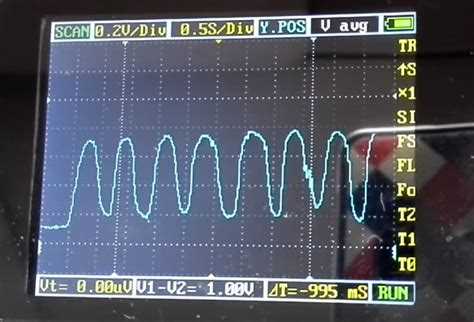

Тестирование лямбда зонда с помощью осциллографа
Осциллограф – единственный инструмент, позволяющий оценить динамику сигнала лямбда зонда в реальном времени. Подключите щупы к сигнальному проводу (обычно чёрный на ВАЗ 2114) и «массе» двигателя, запустите мотор и прогрейте его до рабочей температуры (не менее 80°C). На холостом ходу исправный датчик генерирует сигнал в диапазоне 0,1–0,9 В с частотой 1–5 Гц. При резком открытии дросселя напряжение должно скачком подниматься до 0,8–0,9 В, а при закрытии – падать до 0,1–0,2 В. Отсутствие колебаний или постоянное значение (например, 0,45 В) указывает на неисправность.
Для глубокого анализа используйте следующие параметры осциллографа:
- Время развёртки: 100–500 мс/дел – для оценки частоты переключений;
- Чувствительность: 200–500 мВ/дел – для точного измерения амплитуды;
- Режим AC-связи – чтобы исключить постоянную составляющую сигнала.
Проверьте сигнал при разных режимах работы двигателя: на холостом ходу, при 2000–3000 об/мин и под нагрузкой (например, при движении на 3-й передаче). У исправного датчика время перехода между уровнями не должно превышать 150–200 мс. Если сигнал «залипает» на одном уровне дольше 300 мс или имеет форму пилы с неравномерными фронтами – замените зонд.
Как проверить цепь подогрева датчика на обрыв и короткое замыкание
Для проверки цепи подогрева лямбда-зонда на ВАЗ 2114 отсоедините разъем датчика и мультиметром измерьте сопротивление между контактами А и В (белый и серый провода). Номинальное значение – 2–14 Ом при температуре 20°C. Если прибор показывает OL (обрыв) или 0 Ом (короткое замыкание), цепь неисправна. Проверьте также напряжение на этих контактах при включенном зажигании: должно быть 12 В от бортовой сети. Отсутствие напряжения указывает на обрыв в проводе или неисправность предохранителя F4 (15 А) в монтажном блоке.
Установка лямбда зонда обратно и проверка работы двигателя
Перед установкой очистите резьбу на выпускном коллекторе металлической щеткой и нанесите тонкий слой графитовой смазки или специального антипригарного состава для датчиков кислорода. Это предотвратит прикипание резьбы и облегчит демонтаж в будущем. Затягивайте лямбда-зонд моментом 40–50 Н·м, используя динамометрический ключ – превышение усилия приведет к повреждению корпуса или резьбы.
Подключите электрический разъем датчика, убедившись в надежной фиксации фиксатора. На ВАЗ 2114 разъем расположен рядом с выпускным коллектором и часто подвержен воздействию высоких температур – проверьте целостность изоляции проводов. Если на проводах есть трещины или оплавления, замените их вместе с разъемом, используя термостойкие клеммы.
После установки запустите двигатель и дайте ему прогреться до рабочей температуры (90–95°C). Следите за показаниями сканера OBD-II: напряжение на прогретом датчике должно колебаться в пределах 0,1–0,9 В с частотой 1–2 Гц. Если сигнал статичен или выходит за эти пределы, проверьте герметичность выпускной системы – подсос воздуха после датчика искажает показания.
Проверьте работу двигателя на холостом ходу и при резком открытии дроссельной заслонки. На холостых оборотах (800–900 об/мин) напряжение должно быстро переключаться между бедной (0,1–0,3 В) и богатой (0,7–0,9 В) смесью. При резком нажатии на педаль газа напряжение должно кратковременно подниматься до 0,8–0,9 В, а затем стабилизироваться. Отсутствие реакции указывает на неисправность датчика или ЭБУ.
Если после установки загорелся индикатор «Check Engine», считайте коды ошибок с помощью диагностического адаптера. Наиболее частые коды при некорректной работе лямбда-зонда: P0130 (неисправность цепи датчика 1), P0133 (медленный отклик датчика), P0134 (отсутствие активности). Сбросьте ошибки после устранения неисправности, отключив клемму аккумулятора на 10–15 секунд или через сканер.
Проведите тестовую поездку на расстояние не менее 10 км, включая участки с разными режимами работы двигателя: городской цикл, трасса, ускорения и торможения. После поездки повторно проверьте показания датчика сканером. Убедитесь, что адаптивные параметры топливной коррекции (долгосрочная и краткосрочная) находятся в пределах ±5–10% от нуля – это подтверждает корректную работу системы.
При появлении рывков или провалов в работе двигателя проверьте состояние каталитического нейтрализатора. Забитый катализатор создает противодавление, искажающее сигнал лямбда-зонда. Для проверки измерьте давление в выпускной системе манометром через штуцер на выпускном коллекторе – на холостом ходу оно не должно превышать 0,15–0,2 бар.
Если все проверки не выявили неисправностей, но двигатель работает нестабильно, замените датчик на заведомо исправный. На ВАЗ 2114 используются лямбда-зонды Bosch 0 258 006 537 или аналоги (например, Denso DOX-0107). После замены повторите процедуру проверки, чтобы исключить заводской брак или несовместимость датчика с ЭБУ.
