Коленчатый вал на ВАЗ 2107 с двигателем объёмом 1,5–1,6 л вращается с усилием 12–15 кгс·м в нормальном состоянии. Если при попытке провернуть его вручную сопротивление превышает 20 кгс·м или слышны металлические скрипы, это указывает на заклинивание подшипников, деформацию вала или разрушение вкладышей. Перед началом работ убедитесь, что аккумулятор отключён, а автомобиль стоит на ровной поверхности с включённым ручным тормозом и подложенными под задние колёса противооткатными упорами.
Для проворачивания потребуется головка на 38 мм с удлинителем не менее 50 см или специальный ключ для храповика. Стандартный баллонный ключ не подойдёт – его плечо недостаточно для создания необходимого момента. Если двигатель не запускался более полугода, предварительно залейте в цилиндры по 20–30 мл моторного масла через свечные отверстия и оставьте на 10–15 минут. Это снизит трение поршневых колец о стенки цилиндров и предотвратит задиры.
Вращать коленвал следует только по часовой стрелке, если смотреть со стороны передней части автомобиля. Противоположное направление может сорвать шпонку шестерни привода распредвала или повредить цепь ГРМ. Начинайте с плавных движений, постепенно увеличивая усилие. Если вал не поддаётся после 3–4 попыток, прекратите работу – дальнейшие усилия приведут к поломке храповика или деформации передней крышки блока цилиндров.
После успешного проворачивания проверьте совпадение меток на шкиве коленвала и передней крышке. На ВАЗ 2107 метка на шкиве должна совпадать с риской на крышке, что соответствует ВМТ первого цилиндра. Если метки не совпадают, повторно прокрутите вал до их точного совмещения. Это критически важно для последующей регулировки зажигания или замены ремня ГРМ.
Необходимые инструменты и подготовка рабочего места
Перед началом работ убедитесь, что у вас есть ключевой инструмент – торцовый ключ на 38 мм с удлинителем или воротком. Без него провернуть коленвал вручную не получится: стандартный болт шкива коленвала ВАЗ 2107 имеет именно такой размер. Дополнительно потребуется накидной ключ на 19 мм для фиксации шкива при откручивании болта, если работа ведется без помощника.
Для безопасного доступа к коленвалу снимите правое переднее колесо и подкрылок. Используйте домкрат и подставки под кузов – штатный домкрат ненадежен для длительных работ. Подложите под задние колеса противооткатные упоры: даже на ровной площадке машина может сместиться при приложении усилия к коленвалу.
Очистите рабочую зону от грязи и масла. Особое внимание уделите шкиву коленвала и прилегающим поверхностям: абразивные частицы, попавшие в резьбу болта или на зубья ремня ГРМ, ускорят износ деталей. Для удаления стойких загрязнений используйте металлическую щетку и очиститель тормозов – он не оставляет маслянистой пленки.
Подготовьте освещение. Лампа с магнитным основанием или налобный фонарь освободят руки и обеспечат равномерное освещение подкапотного пространства. Избегайте переносок с открытой проводкой: короткое замыкание вблизи топливопроводов опасно. Если работа ведется в гараже, включите общее освещение и направьте дополнительный источник света на шкив.
Проверьте состояние ремня ГРМ или цепи (в зависимости от модификации двигателя). Если на ремне видны трещины, расслоения или следы масла – замените его до проворачивания коленвала. Игнорирование этого требования может привести к обрыву ремня и встрече клапанов с поршнями. Для проверки натяжения используйте специальный ключ для натяжного ролика или динамометрический ключ с моментом 3,5–4,5 кгс·м.
Расположите инструменты в порядке использования. Начните с домкрата и ключей для снятия колеса, затем переходите к торцовым головкам и удлинителям. Не складывайте инструмент на двигатель: вибрация при проворачивании коленвала может сбросить его вниз, повредив пластиковые детали или радиатор. Используйте переносной лоток или магнитную подставку.
Отключите систему зажигания, сняв клемму с аккумулятора. Это исключит случайный запуск двигателя при проворачивании коленвала стартером (если вы используете этот метод). Для дополнительной безопасности снимите высоковольтные провода со свечей зажигания и закрепите их в стороне. Если работа ведется с целью регулировки клапанов, подготовьте щуп толщиной 0,15 мм и ключ на 17 мм для регулировки зазоров.
Снятие ремня генератора и других приводных элементов
Перед проворачиванием коленвала на ВАЗ 2107 необходимо демонтировать ремень генератора и другие приводные элементы, чтобы исключить сопротивление и случайное повреждение деталей. Начните с ослабления гайки крепления генератора на натяжной планке (ключ на 17) и регулировочного болта (ключ на 13). Сместите генератор к блоку цилиндров, уменьшая натяжение ремня, затем снимите его со шкивов. Если на автомобиле установлен кондиционер или гидроусилитель, дополнительно демонтируйте ремни привода компрессора и насоса ГУР, действуя аналогично: ослабьте натяжные механизмы и снимите ремни со шкивов.
При снятии ремня генератора обратите внимание на его состояние – трещины, расслоения или сильный износ указывают на необходимость замены. Проверьте шкивы на наличие задиров или деформаций: даже незначительные повреждения могут привести к быстрому износу нового ремня. Если на автомобиле установлен поликлиновой ремень (на модификациях с инжектором), запомните или сфотографируйте схему его укладки – неправильная установка вызовет проскальзывание или обрыв.
Для доступа к коленвалу может потребоваться снятие шкива привода генератора. Зафиксируйте маховик от проворачивания, вставив мощную отвёртку в зубчатый венец через лючок в картере сцепления, затем открутите болт шкива (ключ на 38 или головка с удлинителем). Если болт не поддаётся, используйте ударный гайковёрт или нагрейте его паяльной лампой – резкое охлаждение после нагрева облегчит демонтаж. Шкив снимайте аккуратно, поддевая его монтировками с противоположных сторон, чтобы не повредить посадочное место.
После снятия ремней и шкивов очистите приводные поверхности от грязи и масла – даже небольшое загрязнение снижает сцепление ремня со шкивом. Проверьте состояние подшипников генератора, насоса ГУР и компрессора кондиционера: люфт или посторонние шумы при вращении указывают на износ. Если планируется длительная работа с коленвалом, временно зафиксируйте снятые ремни, чтобы исключить их случайное повреждение или потерю.
Доступ к коленвалу через шкив и маховик
На ВАЗ 2107 коленвал можно провернуть двумя основными способами: через шкив привода генератора или через маховик. Первый метод удобен при работах под капотом, второй – при снятом коробке передач или через лючок в картере сцепления. Выбор зависит от задачи: для регулировки клапанов или установки меток ГРМ проще использовать шкив, для проверки компрессии или замены сальников – маховик.
Для доступа через шкив снимите ремень генератора, ослабив натяжной болт на кронштейне. Шкив коленвала зафиксирован гайкой на 38 мм – её откручивают головкой с удлинителем, удерживая маховик от проворачивания через лючок картера сцепления. Если гайка не поддаётся, используйте ударный гайковёрт или нагрейте её паяльной лампой. После демонтажа шкива открывается доступ к переднему сальнику и шестерне привода ГРМ.
Маховик обеспечивает прямой доступ к задней части коленвала, но требует больше подготовительных работ. Снимите коробку передач и сцепление, затем зафиксируйте маховик от проворачивания монтажкой или специальным стопором. Болты крепления маховика (6 штук, М10×1,25) откручивайте крест-накрест, чтобы избежать перекоса. После демонтажа открывается задний сальник и фланец коленвала – здесь часто возникают течи масла, требующие замены уплотнений.
При проворачивании коленвала через маховик используйте заводскую метку на его ободе, совмещая её с риской на картере сцепления. Это соответствует ВМТ первого цилиндра. Для точной установки вставьте длинную отвёртку в свечное отверстие и медленно вращайте маховик, пока поршень не окажется в верхней точке. Метод актуален при замене цепи ГРМ или проверке фаз газораспределения.
Шкив коленвала на ВАЗ 2107 имеет два ручья: широкий для ремня генератора и узкий – для привода насоса охлаждающей жидкости. При установке нового шкива обратите внимание на совпадение шпоночного паза с выступом на коленвале. Затяжка гайки шкива – 100–120 Н·м, обязательно используйте динамометрический ключ. Перетяжка приводит к деформации резьбы, недотяжка – к самооткручиванию и повреждению двигателя.
Работая с маховиком, проверьте состояние зубчатого венца: износ или сколы зубьев вызывают пробуксовку стартера. При замене венца нагрейте его до 200°C и напрессуйте на маховик, соблюдая соосность. Болты маховика затягивайте моментом 60–70 Н·м, предварительно смазав резьбу графитовой пастой. Игнорирование этих требований приводит к вибрациям и разрушению крепежа.
После завершения работ убедитесь в отсутствии посторонних предметов в картере двигателя. Проверните коленвал вручную на два оборота, контролируя плавность хода и отсутствие заеданий. Запустите двигатель на холостых оборотах и прослушайте его работу: посторонние шумы или вибрации указывают на ошибки при сборке.
Правильное положение ключа для проворачивания коленвала
На ВАЗ 2107 коленвал проворачивают за гайку шкива привода генератора или храповик. Ключ на 38 мм надевают на гайку шкива так, чтобы его рукоятка располагалась горизонтально слева от двигателя при взгляде спереди. Это обеспечивает максимальный рычаг и предотвращает соскальзывание с граней. Для храповика используют специальный ключ с квадратным сечением 19 мм – его вставляют в отверстие на торце коленвала, ориентируя рукоятку под углом 45° вниз и влево.
При проворачивании против часовой стрелки (стандартное направление) усилие прикладывают плавно, избегая рывков. Если ключ соскальзывает, проверяют затяжку гайки шкива – момент затяжки должен составлять 100–120 Н·м. Для храповика критически важно убедиться, что ключ полностью вошел в паз, иначе можно повредить шлицы. В обоих случаях двигатель должен быть в нейтрали, а автомобиль – на ручном тормозе.
На шкиве генератора часто встречаются метки ВМТ (верхняя мертвая точка) для 1-го и 4-го цилиндров. При совмещении метки на шкиве с выступом на крышке привода ГРМ поршень 1-го цилиндра находится в ВМТ. Для точной настройки зажигания или регулировки клапанов ключ вращают до совпадения этих меток, контролируя положение по шкале на крышке. Ошибка в 2–3 мм может привести к некорректной работе двигателя.
Если коленвал не проворачивается, проверяют наличие посторонних предметов в картере или заклинивание деталей ЦПГ. При сопротивлении более 20–30 Н·м (ощущается как значительное усилие) дальнейшие попытки могут повредить шпонку шкива или резьбу храповика. В таких случаях снимают крышку ГРМ и осматривают механизм на предмет заклинивания распредвала или повреждения цепи.
Для работы с храповиком на моделях с инжекторным двигателем (ВАЗ 21074) требуется предварительно снять модуль зажигания, так как он перекрывает доступ к храповику. Ключ вставляют строго перпендикулярно торцу коленвала – перекос приводит к срыву граней. После проворачивания проверяют, не сместился ли ключ, иначе при запуске двигателя возможен удар по модулю.
В холодное время года перед проворачиванием рекомендуется прогреть двигатель до 20–30°C, чтобы масло в картере разжижилось. При температуре ниже -10°C усилие на ключе может возрасти в 1,5–2 раза из-за повышенной вязкости масла. Если коленвал не поддается, используют проникающую смазку (например, WD-40) на резьбу гайки шкива, но не на храповик – это может привести к проскальзыванию ключа.
Проворачивание коленвала по часовой стрелке и против
На ВАЗ 2107 коленвал проворачивают в двух направлениях: по часовой стрелке (стандартное) и против. По часовой стрелке вращение соответствует естественному ходу двигателя при работе, что необходимо для проверки компрессии, регулировки клапанов или установки момента зажигания. Против часовой стрелки коленвал крутят реже – в основном для устранения заклинивания, проверки свободного хода или при специфических ремонтных операциях, например, при демонтаже масляного насоса.
При проворачивании по часовой стрелке ключ на 38 мм надевают на гайку шкива коленвала, расположенную спереди двигателя. Важно фиксировать маховик через лючок в картере сцепления, чтобы избежать случайного проворачивания. Один полный оборот коленвала соответствует двум оборотам распредвала, что критично при выставлении меток ГРМ. Если метки не совпадают после проворота, повторяют процедуру, контролируя положение шкива и шестерни распредвала.
Вращение против часовой стрелки требует осторожности: чрезмерное усилие может повредить зубья шестерен или сместить цепь ГРМ. Для этого используют тот же ключ, но направление меняют на обратное. Такое проворачивание допустимо только на небольшой угол – не более 30–40 градусов – чтобы не нарушить синхронизацию механизма газораспределения. Если двигатель заклинило, противоположное вращение помогает освободить поршни, но делать это нужно плавно, без рывков.
Перед любым проворачиванием снимают свечи зажигания, чтобы снизить сопротивление сжатия. Это особенно важно при вращении против часовой стрелки, так как поршни движутся вверх, создавая дополнительное давление в цилиндрах. Если свечи не сняты, усилие на ключе возрастает в 2–3 раза, что увеличивает риск срыва резьбы или повреждения шкива.
При регулировке клапанов проворачивают коленвал только по часовой стрелке, последовательно выставляя поршни в ВМТ (верхнюю мертвую точку) для каждого цилиндра. Для первого цилиндра метка на шкиве должна совпасть с длинной риской на крышке привода ГРМ, а бегунок распределителя зажигания – указывать на контакт первого цилиндра. Вращение против часовой стрелки в этом случае недопустимо, так как нарушает порядок регулировки и может привести к неправильной настройке зазоров.
Если после проворота против часовой стрелки двигатель запускается с трудом или работает нестабильно, проверяют положение цепи ГРМ и меток. Даже незначительное смещение (на 1–2 зуба) приводит к сбоям в работе двигателя, детонации или потере мощности. В таких случаях повторно выставляют метки, начиная с первого цилиндра, и проворачивают коленвал только по часовой стрелке до точного совпадения.
Запрещается проворачивать коленвал против часовой стрелки на двигателях с автоматической регулировкой клапанов (гидрокомпенсаторами), так как это может вызвать их заклинивание или повреждение. На ВАЗ 2107 с карбюраторным двигателем такая операция допустима только при крайней необходимости и с последующей проверкой всех систем. После любого проворота рекомендуется прокрутить двигатель стартером 2–3 секунды, чтобы убедиться в отсутствии посторонних шумов или заеданий.
Проверка меток ГРМ после проворачивания
После проворачивания коленвала на ВАЗ 2107 метки ГРМ должны совпадать с точностью до миллиметра. На шкиве коленвала метка в виде точки или риски должна совместиться с приливом на крышке привода распредвала. На шестерне распредвала метка (обычно треугольный выступ) должна совпасть с выступом на задней крышке ремня ГРМ. Если хотя бы одна из меток смещена, фазы газораспределения нарушены, что приведёт к падению мощности или повреждению клапанов.
Проверку проводите при снятой крышке ГРМ и установленном первом цилиндре в ВМТ такта сжатия. Для этого выверните свечу первого цилиндра, вставьте в отверстие стержень (например, отвёртку) и медленно проворачивайте коленвал до момента, когда поршень начнёт подниматься. Убедитесь, что метка на шкиве коленвала совпадает с нулевой отметкой на крышке, а метка на шестерне распредвала – с выступом. Если метки не совпадают, ослабьте натяжитель ремня и откорректируйте положение шестерни.
Особое внимание уделите натяжению ремня ГРМ. После проворачивания коленвала натяжитель должен автоматически подтянуть ремень, но на практике часто требуется ручная регулировка. Проверьте прогиб ремня между шестернями: при нажатии с усилием 10 кгс он должен прогибаться на 5–7 мм. Если ремень перетянут, это приведёт к ускоренному износу подшипников распредвала и помпы; если ослаблен – к проскакиванию зубьев и сбою фаз.
В случае несовпадения меток после повторной установки ремня проверьте состояние шестерён и самого ремня. Износ зубьев шестерни распредвала или коленвала, а также растяжение ремня могут быть причиной смещения. Замените изношенные детали и повторите процедуру установки меток. На двигателях с высоким пробегом (свыше 100 тыс. км) рекомендуется менять ремень ГРМ и шестерни комплектом, чтобы исключить повторный сбой фаз.

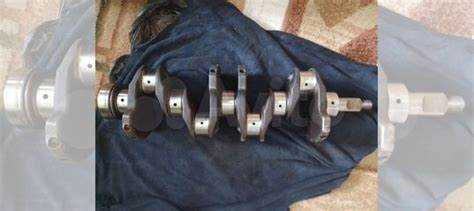

Устранение возможных препятствий и заеданий
Если коленвал ВАЗ 2107 не проворачивается или движется с усилием, первым делом проверьте состояние ремня или цепи ГРМ. Натяжение ремня должно соответствовать 8–10 кгс при нажатии на середину ветви с усилием – прогиб не более 10–15 мм. При износе или растяжении цепи (допустимый предел – 49,5 звеньев на длине 495 мм) замените её вместе с успокоителем и башмаком натяжителя. Неисправный натяжитель цепи издаёт металлический стук при запуске холодного двигателя – его гидравлический механизм требует проверки давления масла.
Заедание коленвала часто связано с задирами на коренных или шатунных шейках. Осмотрите поверхности шеек через смотровое окно картера сцепления – глубокие риски или блестящие участки свидетельствуют о масляном голодании. При обнаружении задиров шлифуйте шейки под ремонтный размер (0,25; 0,5; 0,75 мм) с последующей заменой вкладышей. Проверьте зазор между шейкой и вкладышем щупом: для коренных – 0,026–0,073 мм, для шатунных – 0,026–0,065 мм. Превышение нормы требует замены вкладышей или коленвала.
Скопление грязи в масляных каналах коленвала блокирует подачу смазки к подшипникам. Промойте каналы керосином через отверстия для заглушек, используя шприц с насадкой диаметром 3–4 мм. Особое внимание уделите каналам в шатунных шейках – их засорение приводит к провороту вкладышей. После промывки продуйте каналы сжатым воздухом и установите новые заглушки с герметиком Локтайт 574. Проверьте давление масла на прогретом двигателе: на холостом ходу – не менее 0,5 кгс/см², при 2000 об/мин – 2,5–3,5 кгс/см².
Причиной тугого вращения может быть деформация маховика или неправильная установка сцепления. Измерьте биение маховика индикатором часового типа – допуск не более 0,1 мм. При превышении проточите рабочую поверхность на глубину до 1 мм или замените деталь. Проверьте выжимной подшипник: заедание или люфт свыше 0,5 мм требуют замены. Убедитесь, что ведомый диск сцепления не заклинивает на шлицах первичного вала – смажьте шлицы графитовой смазкой и проверьте свободное перемещение диска.
Заедание коленвала в крайних положениях часто вызвано неправильной регулировкой клапанов или износом распредвала. Проверьте тепловые зазоры клапанов: для впускных – 0,15 мм, для выпускных – 0,20 мм на холодном двигателе. При износе кулачков распредвала (допустимая высота – не менее 42,2 мм) замените вал вместе с рокерами. Осмотрите постель распредвала на наличие задиров – при обнаружении прошлифуйте поверхность или замените головку блока. Убедитесь, что толкатели не заклинивают в направляющих – смажьте их моторным маслом и проверьте плавность хода.
