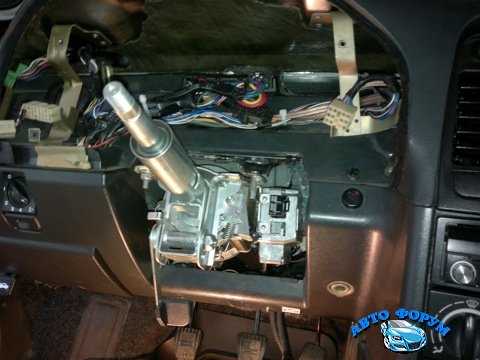

Электроусилитель руля (ЭУР) на Лада Приора – это система, которая снижает усилие на рулевом колесе за счет электродвигателя, управляемого электронным блоком. В отличие от гидроусилителя, ЭУР не требует жидкости и работает только при необходимости, что экономит топливо. Основные компоненты: электродвигатель, датчик крутящего момента, блок управления и датчик угла поворота руля.
Датчик крутящего момента, установленный на рулевом валу, измеряет усилие водителя и передает сигнал в блок управления. На основе этих данных блок рассчитывает необходимую мощность электродвигателя, который через редуктор помогает вращать рулевой вал. При скорости выше 60 км/ч усилие автоматически уменьшается для сохранения информативности руля.
ЭУР Приоры имеет три режима работы: нормальный, спортивный и комфортный. В нормальном режиме система обеспечивает оптимальное соотношение легкости и обратной связи. В спортивном – усилие увеличивается, в комфортном – снижается. Переключение режимов осуществляется через бортовой компьютер или диагностический сканер.
Типичные неисправности ЭУР: ошибки датчика крутящего момента (код 1602), отказ электродвигателя (код 1617) или проблемы с проводкой. Для диагностики используйте сканер ELM327 с программой OpenDiag. При замене датчика крутящего момента требуется калибровка через диагностический разъем. Не рекомендуется эксплуатировать автомобиль с неисправным ЭУР – это увеличивает нагрузку на рулевой механизм.
Обслуживание ЭУР сводится к проверке проводки и разъемов каждые 30 000 км. Избегайте попадания влаги на блок управления, расположенный под капотом слева. При замене рулевых тяг или наконечников отключайте аккумулятор, чтобы избежать случайного срабатывания электродвигателя. Для продления ресурса системы не удерживайте руль в крайних положениях дольше 5 секунд.
Какие компоненты входят в систему ЭУР Приоры и их назначение
Блок управления ЭУР (ЭБУ) – микропроцессорный модуль, расположенный под капотом на кронштейне рядом с двигателем. Он обрабатывает сигналы от датчиков (скорости автомобиля, крутящего момента руля, частоты вращения коленвала) и регулирует ток в обмотках электродвигателя. В памяти ЭБУ заложены карты усилия в зависимости от скорости: на парковке усилие максимально (до 8 Н·м), а при движении свыше 60 км/ч – минимально (1–2 Н·м). При отказе блока система переходит в аварийный режим с фиксированным усилием.
Датчик крутящего момента установлен на рулевом валу между рулевым колесом и редуктором. Он представляет собой торсион с тензометрическими элементами, измеряющими угол скручивания вала при приложении усилия водителем. Сигнал с датчика (диапазон 0–5 В) поступает в ЭБУ, где преобразуется в команду для электродвигателя. Погрешность измерения не превышает 0,1 Н·м, что критично для плавности работы системы. При обрыве цепи датчика ЭУР отключается, и руль становится «тяжёлым».
Редуктор ЭУР – червячная пара с передаточным отношением 16:1, передающая момент от электродвигателя на рулевой вал. Червяк изготовлен из закалённой стали 40Х, а червячное колесо – из бронзы БрАЖ9-4. Для снижения шума и износа в редуктор заливается 150 мл трансмиссионного масла ТАД-17И или его аналога. Износ зубьев червячной пары приводит к люфту руля и стукам при вращении. Замена редуктора требуется при появлении зазоров свыше 3°.
Датчик скорости автомобиля (ДСА) интегрирован в коробку передач и передаёт сигнал частотой 128 импульсов на километр в ЭБУ ЭУР. На основе этих данных блок управления корректирует усилие: при скорости ниже 20 км/ч включается максимальная помощь, выше 80 км/ч – минимальная. При неисправности ДСА система переходит в режим «город» с постоянным средним усилием. Для диагностики используют сканер, проверяя наличие сигнала на контакте «12» разъёма ЭБУ.
Проводка и разъёмы ЭУР Приоры выполнены по двухпроводной схеме с экранированными кабелями для защиты от помех. Основной жгут соединяет ЭБУ с электродвигателем (сечение проводов 2,5 мм²), датчиком крутящего момента (0,75 мм²) и датчиком скорости (0,5 мм²). Окисление контактов в разъёме Х1 (ЭБУ) или Х2 (двигатель) приводит к периодическим отключениям усилителя. Для профилактики рекомендуется обрабатывать контакты контактолом КВТ или аналогом каждые 30 000 км.
Предохранитель и реле ЭУР расположены в монтажном блоке салона (позиция F18 на 50 А для предохранителя и K9 для реле). Предохранитель защищает цепь питания электродвигателя от короткого замыкания, а реле коммутирует ток до 40 А. При перегорании предохранителя усилитель полностью отключается, руль становится «тяжёлым». Для проверки реле используют мультиметр: сопротивление обмотки должно составлять 50–80 Ом, а контакты в замкнутом состоянии – прозваниваться накоротко.
Как электродвигатель усилителя взаимодействует с рулевым валом
Электродвигатель электроусилителя руля (ЭУР) Лада Приора соединён с рулевым валом через червячную передачу, расположенную в корпусе редуктора. Червяк, закреплённый на валу электромотора, входит в зацепление с червячным колесом, жёстко связанным с промежуточным валом рулевого управления. Такая схема обеспечивает передаточное отношение 16:1, снижая усилие на руле до 3–5 Н·м при максимальной мощности двигателя в 400 Вт.
Вращение электродвигателя преобразуется в крутящий момент, который суммируется с усилием водителя. Датчик крутящего момента, установленный на торсионе рулевого вала, измеряет угол скручивания (до 4°) и передаёт сигнал в блок управления ЭУР. На основе этих данных контроллер регулирует ток в обмотках двигателя, изменяя величину и направление вспомогательного момента. При скорости выше 60 км/ч усилие снижается на 30–40% для сохранения обратной связи.
- Червячная пара изготовлена из закалённой стали 40Х с модулем 1,5 мм, что обеспечивает ресурс не менее 200 тыс. км.
- Подшипники вала электродвигателя – шариковые радиально-упорные класса точности P5, смазанные консистентной смазкой Литол-24.
- Зазор в зацеплении червячной передачи регулируется прокладками толщиной 0,05–0,2 мм.
Электродвигатель – трёхфазный синхронный с постоянными магнитами на роторе. Его номинальная частота вращения – 2500 об/мин, но при резких манёврах может кратковременно достигать 4000 об/мин. Для защиты от перегрузок в цепь питания встроено термореле, отключающее двигатель при нагреве обмоток свыше 120°C. Восстановление работы происходит автоматически после остывания до 80°C.
Взаимодействие с рулевым валом реализовано через муфту с эластичным элементом из резины ИРП-1347. Она гасит вибрации и компенсирует несоосность валов до 1,5 мм. При отказе ЭУР муфта позволяет рулевому управлению работать в штатном режиме, но с увеличенным усилием на руле до 25–30 Н·м. Для диагностики неисправностей рекомендуется проверять сопротивление обмоток двигателя (должно быть 0,2–0,4 Ом) и люфт в червячной паре (не более 0,1 мм).
Блок управления ЭУР анализирует сигналы от датчика скорости автомобиля, датчика положения ротора двигателя и датчика крутящего момента. При обнаружении рассогласования между заданным и фактическим положением руля контроллер корректирует ток двигателя с частотой до 1 кГц. В случае обрыва цепи датчика крутящего момента система переходит в аварийный режим, ограничивая мощность двигателя на 50% и записывая код ошибки U0121 в память ЭБУ.
Для снижения шума и износа червячной передачи рекомендуется использовать трансмиссионное масло ТАД-17И или его аналоги с вязкостью SAE 80W-90. Замена смазки проводится каждые 50 тыс. км, при этом объём заправки составляет 120 мл. При появлении стуков в редукторе необходимо проверить износ зубьев червячного колеса – предельно допустимая величина составляет 0,3 мм. В случае превышения требуется замена пары в сборе.
Роль датчика крутящего момента в работе электроусилителя
Датчик крутящего момента (ДКМ) в электроусилителе руля (ЭУР) Лада Приора – ключевой элемент, преобразующий механическое усилие водителя на рулевом колесе в электрический сигнал. Расположенный на валу рулевого механизма, он состоит из двух основных компонентов: торсиона и бесконтактного датчика Холла. Торсион деформируется пропорционально приложенному усилию, а датчик фиксирует угол его скручивания с точностью до 0,1°. Эти данные передаются в электронный блок управления (ЭБУ) ЭУР, который корректирует мощность электродвигателя для снижения или увеличения усилия на руле.
Типичный ДКМ для Приоры (например, производства Bosch или АвтоВАЗ) имеет рабочий диапазон измерений от 0 до ±10 Н·м. При превышении этого значения ЭБУ переводит систему в аварийный режим, отключая усилитель и сигнализируя об ошибке через контрольную лампу на панели приборов. Калибровка датчика проводится на заводе, но со временем может потребоваться повторная настройка – особенно после замены рулевой рейки или ЭУР. Для этого используется диагностический сканер с поддержкой протокола KWP2000, например, Launch X431 или OpenDiag.
Сигнал с ДКМ поступает в ЭБУ по двум каналам: основному и резервному. Это дублирование повышает надежность – при отказе одного канала система продолжает работать, хотя и с ограниченной функциональностью. Напряжение на выходе датчика варьируется от 0,5 В (нулевое усилие) до 4,5 В (максимальное усилие), что соответствует диапазону 0–5 В с центральной точкой 2,5 В. Любое отклонение от этих значений более чем на 0,3 В свидетельствует о неисправности датчика или проводки.
Замена ДКМ на Приоре требует частичной разборки рулевого механизма. После снятия рулевой колонки датчик извлекается вместе с торсионом – для этого потребуется специальный съемник или аккуратное использование отвертки. При установке нового датчика критически важно соблюсти соосность меток на валу и корпусе: смещение даже на 1–2° приведет к некорректной работе ЭУР. После сборки обязательна проверка системы на диагностическом стенде или в движении – руль должен вращаться плавно, без заеданий и посторонних шумов.
Ресурс ДКМ на Приоре составляет 100–150 тыс. км, но может сократиться при агрессивном стиле вождения или эксплуатации на некачественных дорогах. Для продления срока службы рекомендуется периодически проверять состояние проводки и разъемов, а также избегать резких ударов по рулю (например, при парковке). При появлении ошибок P0550–P0553 в памяти ЭБУ (связанных с ДКМ) необходимо немедленно провести диагностику – игнорирование проблемы может привести к полному отказу усилителя и потере контроля над автомобилем.
В случае невозможности замены ДКМ допускается временное использование ЭУР в аварийном режиме, но это сопряжено с рисками. Усилие на руле возрастает в 2–3 раза, что особенно опасно на высоких скоростях. Для восстановления полной функциональности рекомендуется устанавливать только оригинальные датчики или проверенные аналоги (например, ERA 550430 или JP Group 1193700400). Подделки часто имеют нестабильные характеристики, что приводит к ложным срабатываниям ЭУР и преждевременному износу электродвигателя.
Как блок управления ЭУР обрабатывает сигналы и регулирует усилие
Блок управления электроусилителем руля (ЭБУ ЭУР) на Лада Приора анализирует данные с датчиков: крутящего момента на валу рулевого механизма (разрешение 12 бит, диапазон ±8 Н·м), угла поворота руля (разрешение 0,1°), частоты вращения коленвала (через CAN-шину) и скорости автомобиля (импульсный сигнал с датчика ABS). Алгоритм работы основан на таблицах калибровки, зашитых в ПЗУ контроллера, где каждому сочетанию входных параметров соответствует коэффициент усиления (от 0 до 100%). При скорости до 20 км/ч ЭБУ увеличивает ток в обмотках электродвигателя до 80 А, снижая усилие на руле до 2–3 Н·м, а при 100 км/ч – ограничивает ток до 15 А, повышая усилие до 6–8 Н·м. Для фильтрации помех используется цифровой фильтр Баттерворта 2-го порядка с частотой среза 50 Гц.
Регулировка усилия происходит с частотой 1 кГц: ЭБУ формирует ШИМ-сигнал (частота 20 кГц) для управления MOSFET-транзисторами мостового драйвера электродвигателя. При резком повороте руля (изменение угла >15°/с) контроллер активирует режим «динамической компенсации», увеличивая ток на 30% в течение 200 мс для предотвращения «провалов» усилия. В случае отказа датчика крутящего момента ЭБУ переходит в аварийный режим с фиксированным усилием 5 Н·м, записывая код ошибки U0121 в энергонезависимую память. Для диагностики рекомендуется проверять целостность CAN-сообщений с ЭБУ двигателя (ID 0x18F) и сопротивление обмоток электродвигателя (должно быть 0,1–0,3 Ом).
Особенности работы ЭУР на разных скоростях движения автомобиля
В диапазоне 40–80 км/ч ЭУР плавно снижает усилие, обеспечивая оптимальный баланс между легкостью управления и информативностью обратной связи. Коэффициент усиления уменьшается до 2,0–2,5 Н·м, а алгоритм работы адаптируется к динамике движения: при ускорении система слегка «утяжеляет» руль, предотвращая случайные рывки, а при торможении – сохраняет стабильность. На этих скоростях особенно заметна работа датчика угла поворота руля: при резком перестроении ЭУР компенсирует инерцию автомобиля, возвращая рулевое колесо в нейтральное положение с усилием, пропорциональным скорости вращения. Рекомендуется периодически проверять калибровку датчика – сбои в его работе проявляются в виде «плавания» руля или неравномерного усилия при движении по прямой.
На скоростях свыше 80 км/ч электроусилитель переходит в режим минимального вмешательства, снижая коэффициент усиления до 1,0–1,5 Н·м. Это необходимо для предотвращения избыточной чувствительности руля, которая может привести к потере контроля над автомобилем. Блок управления начинает учитывать данные с датчика поперечного ускорения, корректируя усилие в зависимости от крена кузова: при вхождении в поворот ЭУР слегка «затягивает» руль, помогая водителю удерживать траекторию. На высоких скоростях критически важно следить за состоянием подшипников электродвигателя – их износ проявляется в виде вибрации на руле или посторонних шумов, что требует немедленной диагностики.
Типичные неисправности электроусилителя и их диагностика
Электроусилитель руля (ЭУР) на Лада Приора – система с высокой степенью интеграции, где отказ одного компонента часто маскируется под симптомы другого. Наиболее частые неисправности связаны с датчиком момента, блоком управления (ЭБУ ЭУР) и электродвигателем. При диагностике важно учитывать коды ошибок, но не полагаться на них полностью: например, ошибка C1044 («неисправность датчика момента») может возникать из-за окисления контактов разъема X2, а не самого датчика.
Первичная проверка начинается с визуального осмотра проводки и разъемов. Обратите внимание на:
- Состояние контактов в разъеме X1 (питание ЭУР) – окисление или подгорание приводит к нестабильной работе.
- Целостность проводов от датчика скорости (если установлен) – обрыв вызывает резкое изменение усилия на руле при разгоне.
- Наличие влаги в блоке управления – характерно для машин с поврежденным уплотнителем под капотом.
Электродвигатель ЭУР выходит из строя реже, но его поломки критичны. Признаки: руль «закусывает» в одном положении, слышен скрежет или гул при повороте. Диагностика проводится под нагрузкой: подключите диагностический сканер и наблюдайте за параметром «Ток электродвигателя» (должен плавно меняться от 0 до 30 А при вращении руля). Скачки тока или его отсутствие – сигнал к замене мотора или проверке цепи питания.
Блок управления ЭУР (артикул 2170-3450008) часто становится жертвой перепадов напряжения. Симптомы: усилитель отключается при работающем двигателе, руль становится «тяжелым» на холостых оборотах. Проверьте напряжение на контакте 1 разъема X1 – оно должно быть не ниже 11,5 В при включенном зажигании. Если напряжение в норме, но блок не реагирует на команды, замените его: ремонту ЭБУ ЭУР не подлежит.
Неисправности механической части проявляются шумом или вибрацией. Основные причины:
- Износ подшипников рулевого вала – устраняется заменой вала в сборе (артикул 2170-3401060).
- Люфт в шлицевом соединении карданного вала – требует замены крестовины или вала.
- Повреждение зубчатой рейки – диагностируется по металлической стружке в смазке и стуку при повороте.
Для точной локализации стуков используйте стетоскоп: приложите его к корпусу ЭУР и попросите помощника поворачивать руль. Звук из моторного отсека указывает на проблему с карданом, из салона – на износ подшипников вала.
Самодиагностика ЭУР Приоры ограничена, но полезна для быстрой проверки. Включите зажигание, поверните руль до упора влево и удерживайте 5 секунд – должен загореться индикатор неисправности на панели приборов. Если лампа не загорается, проверьте предохранитель F31 (15 А) и целостность цепи от блока управления до комбинации приборов. При наличии ошибок используйте сканер с поддержкой протокола KWP2000 для считывания расширенных данных.
