Панель приборов Шевроле Круз (модели 2009–2016 годов) – сложный узел, требующий аккуратного демонтажа при замене ламп подсветки, ремонте стрелочных механизмов или чистке контактов. Основные проблемы, вынуждающие владельцев разбирать приборку: перегоревшие светодиоды (код ошибки U2105), некорректные показания спидометра или тахометра, залипание стрелок. В отличие от многих автомобилей, где панель снимается за 10–15 минут, на Крузе процесс осложняют скрытые защелки и хрупкие пластиковые фиксаторы.
Для работы потребуются инструменты: крестовая отвертка PH2, пластиковые монтажные лопатки (или набор для снятия обшивки), плоскогубцы с тонкими губками, мультиметр (для проверки цепей после сборки). Из расходников пригодятся силиконовая смазка (для обработки механизмов стрелок) и спиртосодержащий очиститель контактов. Перед началом отключите клемму «минус» аккумулятора – это предотвратит сброс настроек бортового компьютера и короткое замыкание при случайном касании проводки.
Первый этап – демонтаж верхней накладки рулевой колонки. Она крепится на двух винтах под заглушками (расположены у основания руля) и трех защелках по периметру. Защелки хрупкие – прилагайте усилие равномерно, используя лопатку. Далее отсоедините разъем подушки безопасности (желтый фиксатор, требует нажатия на язычок). Следующий шаг – снятие кожуха рулевой колонки: открутите три винта (два снизу, один под рулем) и потяните деталь на себя, преодолевая сопротивление защелок.
Ключевой момент – отсоединение разъема панели приборов. Он расположен сзади и фиксируется металлической скобой. Чтобы снять скобу, подденьте ее плоскогубцами за выступ и потяните вверх. После этого аккуратно вытащите разъем, не дергая за провода. Если панель не поддается, проверьте наличие дополнительного винта под заглушкой в нижней части (у моделей с 2013 года). При обратной сборке следите за правильностью установки стрелок: они должны совпадать с нулевыми отметками шкал.
Необходимые инструменты для снятия панели приборов
Для демонтажа панели приборов Chevrolet Cruze потребуется набор торцевых головок с трещоткой: 7 мм, 8 мм и 10 мм. Эти размеры покрывают большинство креплений – от винтов облицовки до кронштейнов самой комбинации приборов. Обязательно используйте удлинитель на 10–15 см для доступа к труднодоступным болтам за рулевой колонкой. Без него снятие верхней части панели превратится в многочасовую борьбу с заклинившими креплениями.
Плоская отвёртка с шириной жала 5–7 мм и крестовая PH2 – минимальный набор для работы с пластиковыми клипсами и саморезами. Особое внимание уделите качеству инструмента: дешёвые отвёртки сминают шлицы, что приводит к повреждению крепежа. Для снятия декоративных накладок понадобится специальная лопатка из нейлона или полиуретана – металлические аналоги оставляют царапины на пластике.
Мультиметр с функцией прозвонки необходим для проверки целостности проводки после отсоединения разъёмов. Особенно критично это для контактов подушки безопасности и датчиков ABS – обрыв или короткое замыкание может вызвать ошибки в системе. Заранее подготовьте изоленту или термоусадочные трубки для изоляции оголённых проводов, если потребуется ремонт жгута.
Магнитный держатель или пинцет с тонкими губками пригодится для извлечения мелких винтов, падающих в зазоры между панелью и кузовом. Без них поиск крепежа превращается в разборку половины салона. Также рекомендуется иметь под рукой фонарик с регулируемой яркостью – стандартное освещение салона не обеспечивает достаточной видимости при работе с нижними креплениями панели.
Антистатический браслет или перчатки из хлопка предотвратят повреждение электронных компонентов статическим электричеством. Особенно это актуально в сухую погоду или при работе с климат-контролем, где даже небольшой разряд способен вывести из строя микросхемы. Для фиксации снятых деталей используйте мягкую ткань или поролоновые подложки – жёсткие поверхности оставляют вмятины на пластиковых элементах.
Отключение аккумулятора перед началом работ
Перед разборкой панели приборов Chevrolet Cruze отключите аккумулятор, чтобы исключить короткое замыкание и сброс настроек бортового компьютера. На моделях 2011–2016 годов используется аккумулятор напряжением 12 В с клеммами стандартного размера: минусовая – 17,5 мм, плюсовая – 19,5 мм. Для откручивания гаек потребуется ключ на 10 мм.
Начните с отсоединения минусовой клеммы, так как это снижает риск случайного замыкания при касании инструментом кузова. Клемма крепится гайкой с пружинной шайбой – придерживайте её вторым ключом, чтобы не провернуть шпильку. После ослабления сдвиньте клемму вверх и зафиксируйте её в стороне, например, с помощью пластикового хомута или изоленты.
Плюсовую клемму отключайте только после минусовой. На Chevrolet Cruze она часто закрыта защитным пластиковым колпачком – снимите его, потянув вверх. Гайка здесь также на 10 мм, но из-за ограниченного пространства удобнее использовать торцевую головку с удлинителем. После отсоединения обмотайте клемму ветошью, чтобы исключить контакт с металлическими частями.
Если автомобиль оснащён системой Start-Stop (модели с 2017 года), после отключения аккумулятора может потребоваться повторная инициализация некоторых функций. Например, настройки радио и климат-контроля сбросятся, а в некоторых случаях потребуется ввод PIN-кода для магнитолы. Подготовьте эти данные заранее.
Некоторые владельцы пренебрегают отключением аккумулятора, полагаясь на выключенное зажигание. Это ошибка: даже в таком режиме по цепям панели приборов протекает ток порядка 0,1–0,3 А, что может привести к повреждению электронных компонентов при случайном замыкании. Особенно уязвимы модули подсветки и дисплей бортового компьютера.
После завершения работ подключайте клеммы в обратном порядке: сначала плюсовую, затем минусовую. Убедитесь, что гайки затянуты с моментом 5–7 Н·м – перетяжка может повредить шпильки, а слабая затяжка приведёт к окислению контактов. Перед запуском двигателя проверьте работу всех индикаторов на панели приборов.
Если аккумулятор отключался более чем на 30 минут, после подключения может потребоваться адаптация дроссельной заслонки. Для этого включите зажигание на 10 секунд, затем выключите и подождите ещё 10 секунд перед запуском двигателя. На моделях с автоматической коробкой передач также может понадобиться переобучение переключению передач – процедура описана в сервисной документации Chevrolet.
Демонтаж верхней облицовки рулевой колонки
Перед началом работ отключите клемму аккумулятора, чтобы исключить случайное срабатывание подушки безопасности или короткое замыкание. Верхняя облицовка крепится на трех пластиковых защелках: две расположены по бокам у основания рулевой колонки, одна – в центре под декоративной накладкой замка зажигания. Для доступа к центральной защелке потребуется снять нижний кожух рулевой колонки, который держится на двух винтах Torx T20.
Начните с боковых защелок: вставьте плоскую отвертку с тонким жалом в щель между облицовкой и панелью приборов, аккуратно отожмите фиксатор и потяните деталь на себя. Избегайте чрезмерных усилий – пластик хрупкий, особенно при низких температурах. Если защелка не поддается, проверьте наличие дополнительных винтов под резиновыми заглушками или в скрытых пазах.
После освобождения боковых креплений переходите к центральной части. Снимите декоративную накладку замка зажигания, поддев ее отверткой с плоским жалом у нижнего края. Под накладкой обнаружится винт Torx T15, удерживающий облицовку. Открутите его, затем аккуратно отсоедините разъем подсветки замка зажигания, если он присутствует – коннектор фиксируется защелкой, которую нужно нажать пальцем.
При демонтаже облицовки обратите внимание на тросик блокировки рулевой колонки: он проходит через специальный паз в пластике. Не выдергивайте облицовку резко – сначала выведите тросик из паза, иначе можно повредить его оболочку или крепление. Если тросик мешает, временно отсоедините его от замка зажигания, ослабив фиксирующий винт ключом на 8 мм.
После снятия облицовки проверьте состояние защелок и пластиковых направляющих. При наличии трещин или деформаций замените деталь – поврежденные крепления приведут к люфту и скрипам во время эксплуатации. Очистите посадочные места от пыли и грязи, используя мягкую кисть или сжатый воздух, чтобы избежать попадания мусора в механизмы рулевой колонки.
При обратной установке сначала заведите тросик блокировки в паз облицовки, затем совместите боковые защелки с ответными пазами на панели. Убедитесь, что все фиксаторы вошли в зацепление до характерного щелчка. Затяните центральный винт Torx T15 с моментом 1,5–2 Н·м – чрезмерное усилие может сорвать резьбу в пластике.
Подключите разъем подсветки замка зажигания и установите декоративную накладку, защелкнув ее до упора. Перед подключением аккумулятора проверьте работоспособность замка зажигания и отсутствие посторонних звуков при повороте руля. Если облицовка сидит неровно или прогибается, повторите процедуру демонтажа, уделив внимание скрытым креплениям.
Снятие декоративных накладок вокруг панели приборов
Начните с демонтажа верхней накладки центральной консоли, расположенной над магнитолой. Подденьте её пластиковым монтажным шпателем с левого края, аккуратно отщёлкивая фиксаторы – их 4 штуки (два по бокам и два в нижней части). Избегайте чрезмерного усилия: защёлки выполнены из хрупкого пластика и ломаются при резком нажатии. После освобождения фиксаторов потяните накладку на себя, отсоединяя её от жгута проводов подсветки кнопок (если предусмотрено). Отложите деталь в сторону, не допуская перекручивания проводов.
Для снятия боковых накладок вокруг панели приборов потребуется предварительно демонтировать рулевое колесо и подрулевые переключатели. Накладки крепятся на 3 типах фиксаторов: 2 пластиковых защёлки (справа и слева), металлический зажим в нижней части и направляющий штифт у воздуховода. Используйте отвёртку с плоским жалом шириной 5 мм, обёрнутую изолентой, чтобы не повредить лакокрасочное покрытие. Вставьте инструмент в зазор между накладкой и торпедо на уровне нижнего фиксатора, слегка надавите и потяните деталь на себя – сначала освободите защёлки, затем отсоедините металлический зажим. Повторите процедуру с противоположной стороны.
Отсоединение разъемов и проводов от приборной панели
Перед началом отсоединения разъемов убедитесь, что зажигание выключено, а клемма аккумулятора снята. На Шевроле Круз приборная панель подключается через 4–6 основных разъемов, расположенных на задней стороне. Два из них – крупные 24-контактные (обычно черный и белый), остальные – меньшего размера для подсветки, CAN-шины и датчиков.
Начните с отсоединения разъема CAN-шины: он имеет характерную оранжевую или желтую защелку. Нажмите на фиксатор пальцем или тонкой отверткой, одновременно потянув разъем на себя. Избегайте резких движений – пластиковые защелки хрупкие, особенно на морозе. Если разъем не поддается, проверьте, не зацепился ли он за соседние провода.
Следующий шаг – отключение 24-контактных разъемов. Они фиксируются металлическими или пластиковыми скобами. Нажмите на скобу вниз до щелчка, затем аккуратно вытяните разъем. У белого разъема часто встречается дополнительный фиксатор сбоку – его нужно отвести в сторону перед извлечением. Не тяните за провода: усилие должно прикладываться только к корпусу разъема.
Для отсоединения разъема подсветки (обычно 4–6 контактов) используйте тонкую пластиковую лопатку. Подденьте фиксатор снизу и одновременно потяните разъем вверх. На некоторых моделях Круз этот разъем спрятан под резиновым уплотнителем – сначала отогните его, чтобы получить доступ. Проверьте состояние контактов: окисление или грязь могут вызвать проблемы с яркостью дисплея.
Если на панели установлен тахометр или дополнительные индикаторы, отключите их разъемы отдельно. Они часто имеют индивидуальные фиксаторы в виде кнопок или защелок. Нажмите на них до упора, затем извлеките разъем движением в сторону. Не перепутайте разъемы при обратной сборке – маркируйте их малярным скотчем с указанием положения.
При работе с проводами питания (например, для подключения диагностического оборудования) обратите внимание на цветовую маркировку. Красный – обычно +12 В, черный – масса, желтый – CAN-H, зеленый – CAN-L. Если провода скручены или спаяны, не разрывайте соединения – используйте мультиметр для проверки цепей перед отключением.
После отсоединения всех разъемов закрепите провода пластиковыми стяжками или изолентой, чтобы они не мешали при снятии панели. Избегайте перегибов и натяжения – особенно у тонких проводов датчиков. Если разъемы повреждены (трещины, оплавленные контакты), замените их перед установкой панели обратно.
Выкручивание крепежных винтов панели приборов
Панель приборов Chevrolet Cruze фиксируется винтами с разными типами головок: Torx T15 (4 шт.), Phillips PH2 (2 шт.) и стандартные крестовые (1 шт.). Начните с винтов Torx, расположенных по углам панели – два сверху (под декоративной накладкой) и два снизу (закрыты заглушками). Используйте отвёртку с магнитным наконечником: винты часто проваливаются в зазоры между панелью и кузовом, а их потеря усложнит сборку.
Винт Phillips PH2 находится под кнопкой аварийной сигнализации. Для доступа снимите кнопку, поддев её пластиковой лопаткой с нижней стороны – не применяйте металлические инструменты, чтобы не повредить защёлки. Второй винт PH2 скрыт за заглушкой в нижней части панели, рядом с разъёмом OBD-II. Заглушку можно извлечь тонкой отвёрткой, аккуратно поддев её по периметру.
Последний крестовой винт расположен за крышкой блока предохранителей. Для демонтажа крышки отожмите фиксаторы по бокам, потянув её на себя. Винт часто закисает из-за конденсата – если не поддаётся, нанесите на резьбу проникающую смазку (например, WD-40) и выждите 5–10 минут. Применяйте усилие строго перпендикулярно оси винта, чтобы не сорвать шлицы.
При выкручивании винтов удерживайте панель рукой: после снятия последнего крепежа она может резко отойти из-за пружинных защёлок. Особое внимание уделите винтам Torx T15 – их резьба выполнена из мягкого металла, и при чрезмерном усилии головка может деформироваться. Если винт не поддаётся, попробуйте нагреть его паяльником (до 100–120°C) – это расширит металл и облегчит выкручивание.
Храните снятые винты в отдельных контейнерах или прикрепляйте их к магнитной ленте, подписывая расположение. Это исключит путаницу при сборке: например, верхние винты Torx длиннее нижних на 3 мм, а крестовой винт имеет уникальную шайбу. Перед установкой очистите резьбу от старого герметика и нанесите тонкий слой нового (например, Loctite 243) для предотвращения самопроизвольного откручивания.
Извлечение панели приборов из посадочного места
Перед началом работ отключите аккумулятор, сняв клемму «минус». Это предотвратит короткое замыкание и сброс настроек бортового компьютера. Подождите 5–10 минут, чтобы разрядились конденсаторы в цепях подушек безопасности.
Снимите верхнюю накладку рулевой колонки, поддев её пластиковым монтажным лопаткой с двух сторон. Отсоедините разъём подушки безопасности водителя, нажав на фиксатор и потянув колодку на себя. Открутите два винта Torx T20, удерживающих подрулевые переключатели, и снимите их вместе с разъёмами.
Демонтируйте нижнюю часть кожуха рулевой колонки, открутив три винта Torx T20. Отсоедините разъём замка зажигания, нажав на фиксатор и потянув колодку вниз. Снимите рулевое колесо, открутив центральный болт головкой на 24 мм и покачивая его из стороны в сторону.
Откройте перчаточный ящик и снимите его, потянув на себя и одновременно нажав на боковые фиксаторы. Отсоедините разъём подсветки бардачка. Снимите боковые накладки центральной консоли, поддев их пластиковой лопаткой и отщёлкнув защёлки.
Открутите четыре винта Torx T20, крепящие панель приборов к каркасу: два сверху за декоративной накладкой и два снизу за перчаточным ящиком. Аккуратно потяните панель на себя, начиная с верхней части. Если она не поддаётся, проверьте наличие скрытых защёлок по периметру – их может быть до шести штук.
Отсоедините все разъёмы от панели приборов, пометив их маркером или сфотографировав расположение. Основные колодки:
- 25-контактный разъём комбинации приборов;
- 8-контактный разъём подсветки;
- 6-контактный разъём датчика наружной температуры;
- 4-контактный разъём кнопки аварийной сигнализации.
Нажимайте на фиксаторы разъёмов большим пальцем, одновременно тяня колодку в сторону.
Извлеките панель полностью, наклонив её под углом 30–40 градусов, чтобы не повредить жгуты проводов. Убедитесь, что ни один кабель не остался подключённым. Храните панель на мягкой поверхности, избегая давления на стекло и стрелочные механизмы.

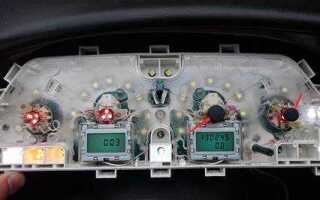

Особенности работы с подсветкой и электронными компонентами
Подсветка панели приборов Шевроле Круз построена на светодиодных модулях с напряжением питания 3,2–3,6 В. При замене элементов используйте только сертифицированные аналоги с маркировкой OSRAM или Philips, так как неоригинальные светодиоды часто вызывают перегрев или нестабильную яркость. Перед демонтажем отключите аккумулятор – даже кратковременное замыкание на плате контроллера подсветки (расположенной за тахометром) приводит к сбросу настроек бортового компьютера.
- Перед пайкой светодиодов прогревайте плату до 120°C феном с регулируемой температурой – это предотвращает отслоение дорожек.
- Используйте паяльную станцию с тонким жалом (0,5 мм) и припой с флюсом типа Sn63/Pb37 для точечной работы.
- После замены светодиодов проверяйте полярность: анод (+) на плате обозначен квадратной площадкой, катод (–) – круглой.
При замене дисплея бортового компьютера (артикул 95961383) обязательно переносите EEPROM-чип (маркировка 24C02) со старой платы на новую. В нём хранятся калибровочные данные яркости и цветовой температуры подсветки. Без переноса дисплей будет работать с заводскими настройками, что вызовет несоответствие отображения реальным параметрам автомобиля.
Если после сборки подсветка включается с задержкой или мигает, проверьте контакты разъёма X201 (16-пиновый, расположен за блоком предохранителей). Окисление контактов 5 (питание +12 В) и 12 (масса) – распространённая причина нестабильной работы. Очистите их ластиком или специальным спреем для контактов (например, Kontakt 60), затем нанесите тонкий слой диэлектрической смазки.
Сборка панели приборов в обратной последовательности
Начните с установки центральной консоли, зафиксировав её на штатных креплениях – два пластиковых фиксатора в нижней части и винт под заглушкой возле пепельницы. Перед затяжкой винта убедитесь, что все провода жгута (разъёмы климат-контроля, прикуривателя и USB) выведены наружу и не зажаты между панелью и кузовом. Подключите разъёмы в обратном порядке: сначала основной 24-контактный блок, затем дополнительные – для подсветки и датчиков. Проверьте плотность посадки каждого коннектора, потянув за провода: они не должны выходить при лёгком усилии.
Установите комбинацию приборов, совместив её с направляющими на каркасе панели. Затяните два винта Torx T20 по бокам, но не перетягивайте – момент затяжки не должен превышать 2 Н·м, иначе возможна деформация пластика. Подключите 12-контактный разъём, убедившись, что фиксатор щелкнул. Если на дисплее загорается ошибка «Неисправность приборной панели», отключите аккумулятор на 30 секунд и повторите подключение – это сбросит временные сбои в CAN-шине.
Завершите сборку установкой декоративных накладок: сначала верхнюю часть панели с воздуховодами, затем нижнюю с подстаканниками. Вставляйте накладки под углом 45°, начиная с левого края, и аккуратно надавливайте до щелчка фиксаторов. Перед окончательной фиксацией проверьте работу всех кнопок и регуляторов – особенно крутилок климата, которые часто ломаются при неаккуратной сборке. Если после установки слышны скрипы, проложите тонкий слой антискрипного материала (например, «Битопласт») в местах соприкосновения пластика с металлом кузова.
