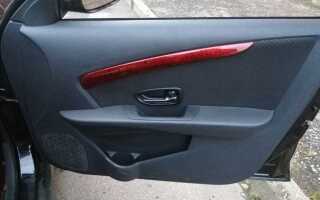

Дверная панель Ниссан Альмера Классик (B10, 2006–2012 гг.) крепится на 8 пластиковых клипсах и 3 винтах под крестовую отвёртку. Первые три клипсы расположены вдоль нижнего края панели, остальные – по периметру. Перед началом работ отключите аккумулятор, чтобы избежать случайного срабатывания электростеклоподъёмников или центрального замка.
Начните с демонтажа ручки открывания двери. Подденьте её плоской отвёрткой, аккуратно отщёлкнув пластиковый фиксатор. Затем открутите винт под заглушкой в торце панели и два винта под подлокотником. Для снятия динамика потребуется отсоединить разъём проводки – на моделях с 2008 года он фиксируется защёлкой, которую нужно нажать пальцем.
Чтобы отсоединить панель от металлического каркаса двери, используйте пластиковую лопатку или тонкую отвёртку, обёрнутую изолентой. Начинайте с нижнего угла, постепенно продвигаясь вверх. Будьте осторожны с тросиком замка – он крепится к панели пластиковым держателем, который легко сломать при резком движении.
Если цель разборки – замена стеклоподъёмника или ремонт механизма замка, обратите внимание на направляющие стекла. На Альмере Классик они часто забиваются пылью, что приводит к заеданию. Очистите их перед сборкой, используя WD-40 и ветошь. При установке панели обратно сначала защёлкните верхние клипсы, затем нижние – это предотвратит перекос и повреждение креплений.
Какие инструменты понадобятся для снятия дверной панели
Для демонтажа дверной панели Nissan Almera Classic потребуется набор специфических инструментов, адаптированных под конструкцию креплений. Основной – пластиковый монтажный клин или набор лопаток из нейлона толщиной 3–5 мм. Они предотвратят повреждение пластиковых защелок, расположенных по периметру панели, особенно в углах и вдоль нижней кромки. Альтернативой может служить старая пластиковая карта, но её эффективность ограничена из-за недостаточной жесткости.
Отвертка с плоским шлицем шириной 5–7 мм необходима для снятия декоративных заглушек и винтов, фиксирующих ручку открывания двери и блок управления стеклоподъемниками. В некоторых случаях потребуется крестовая отвертка PH2 для винтов под обшивкой динамика или в зоне дверного подлокотника. Важно: магнитный наконечник ускорит работу, исключив риск потери крепежа в полости двери.
Торцевой ключ на 10 мм или головка с трещоткой понадобится для откручивания болта крепления наружной ручки двери, если требуется полный демонтаж панели. Для отсоединения электрических разъемов (стеклоподъемник, зеркало, динамик) пригодится тонкий пинцет или специальный съемник для клемм шириной 2–3 мм. Без него высока вероятность повредить хрупкие пластиковые фиксаторы контактов.
Вспомогательные инструменты включают фонарик с узким лучом для осмотра скрытых креплений и тонкую проволоку (диаметром 1–1,5 мм) для временной фиксации тросика замка, если он случайно выскочит из направляющей. Также рекомендуется иметь под рукой силиконовую смазку в аэрозоле – она облегчит установку панели обратно, снизив трение пластиковых элементов.
Избегайте использования металлических отверток или ломиков для поддевания панели: даже минимальное усилие может привести к трещинам на пластике или срыву защелок. Для работы с электропроводкой отключите аккумулятор автомобиля, чтобы исключить короткое замыкание при случайном касании контактов. Подготовьте чистую ветошь – она пригодится для протирки посадочных мест перед обратной сборкой.
Как правильно отсоединить электрические разъемы стеклоподъемников
Для разъемов с металлическими фиксаторами (например, на моторчике водительской двери) потребуется тонкая отвертка. Вставьте ее в паз фиксатора и аккуратно отогните его вверх, удерживая разъем второй рукой. После освобождения фиксатора колодка легко снимется. Если разъем «прикипел», не применяйте силу – обработайте его WD-40 или аналогичным средством и подождите 2–3 минуты.
Проверьте состояние контактов после отсоединения: окисление или грязь могут вызвать сбои в работе стеклоподъемника. Очистите их спиртом или специальным очистителем для электрических контактов. При обратной сборке убедитесь, что разъем защелкнулся до характерного щелчка – это гарантирует надежный контакт.
Где находятся скрытые крепления дверной карты на Альмере Классик
На Nissan Almera Classic дверная карта фиксируется не только видимыми клипсами, но и скрытыми креплениями, которые часто упускают из виду. Основные из них расположены в нижней части панели: два пластиковых фиксатора находятся за уплотнителем стекла, ближе к переднему краю двери. Чтобы их обнаружить, снимите резиновый уплотнитель и аккуратно отогните край карты – крепления выполнены в виде выступов, входящих в пазы металлического каркаса двери. Ещё одно скрытое крепление прячется под ручкой открывания двери: после демонтажа пластиковой накладки вы увидите винт под крестовую отвёртку (размер PH2), который удерживает карту в верхней зоне.
- За блоком управления стеклоподъёмниками (если он есть) – один винт под шестигранник на 5 мм.
- В нише динамика: после снятия решётки динамика откроется доступ к двум винтам (PH2), фиксирующим карту по центру.
- Под декоративной заглушкой в задней части карты (на дверях сзади) – пластиковая крышка скрывает винт TORX T20.
При демонтаже обратите внимание на электропроводку: разъёмы стеклоподъёмников и зеркал часто закреплены на карте пластиковыми защёлками. Отсоединяйте их только после полного снятия панели, чтобы избежать повреждения контактов. Если карта не поддаётся, проверьте зону вокруг внутренней ручки – там может быть дополнительный пластиковый фиксатор, который легко сломать при неосторожном усилии.
Как аккуратно поддеть и снять пластиковые клипсы без повреждений
Пластиковые клипсы на дверной панели Ниссан Альмера Классик фиксируются за счёт центрального стержня и внешних защёлок. Для их демонтажа потребуется инструмент с плоским наконечником шириной 5–7 мм – например, пластиковая лопатка или тонкая отвёртка, обёрнутая изолентой. Начинайте с нижнего края клипсы, вставляя инструмент под углом 30–45° между панелью и дверью. Плавно надавливайте, пока не почувствуете сопротивление защёлки, затем слегка подденьте её вверх, избегая резких движений.
Ключевой момент – равномерное распределение усилия. Если клипса не поддаётся, проверьте, не зацепились ли за неё провода или тросики. В Альмере Классик часто встречаются клипсы с двойным креплением: сначала освободите внешнее кольцо, затем извлеките центральный стержень, потянув его пассатижами с узкими губками. Для этого захватите стержень у основания и вытягивайте строго перпендикулярно поверхности, чтобы не деформировать посадочное гнездо.
Некоторые клипсы имеют скрытые фиксаторы – например, на торцах панели. Их можно обнаружить, осмотрев края на просвет: зазор между панелью и дверью в этих местах обычно составляет 1–1,5 мм. Используйте тонкий металлический щуп или загнутую скрепку, чтобы аккуратно отжать фиксатор, не расширяя отверстие. Если клипса треснула при снятии, замените её на аналог с артикулом 74830-95F0A (оригинальный номер для Альмеры Классик) – деталь универсальна для большинства мест крепления.
Работайте при температуре не ниже +15°C: на холоде пластик становится хрупким и ломается даже при незначительном усилии. Если клипса сидит слишком плотно, прогрейте её феном в течение 10–15 секунд на расстоянии 10 см – это размягчит материал и снизит риск повреждения. После снятия осмотрите посадочные места на двери: грязь или ржавчина могут мешать установке новых клипс, поэтому очистите поверхность ветошью, смоченной в спирте.
При обратной установке вставляйте клипсы под углом, совмещая выступы с пазами на двери, затем надавливайте до щелчка. Убедитесь, что центральный стержень полностью утоплен – выступающие части могут помешать плотному прилеганию панели. Проверьте фиксацию, слегка потянув панель на себя: если клипса держится, но не выпадает, работа выполнена правильно.
Пошаговая последовательность демонтажа ручки открывания двери
Снимите декоративную накладку ручки, поддев её плоской отвёрткой с внутренней стороны двери. Вставляйте инструмент в зазор между накладкой и дверной панелью, начиная с нижнего края – там расположены фиксирующие клипсы. Отсоедините накладку полностью, потянув её на себя, чтобы не повредить пластиковые защёлки. Под накладкой обнаружатся два винта под крестовую отвёртку (размер PH2): один у основания ручки, второй – ближе к замку. Открутите их, удерживая ручку от проворачивания.
Потяните ручку на себя, одновременно нажимая на фиксатор тяги замка, расположенный с обратной стороны механизма. Тяга крепится к ручке пластиковым зажимом – сожмите его пальцами или пассатижами, чтобы освободить. Если ручка не поддаётся, проверьте наличие дополнительного винта под заглушкой в торце двери (у моделей 2006–2012 гг.). После отсоединения тяги ручка извлекается без усилий. При сборке смажьте контактные поверхности силиконовой смазкой, чтобы избежать скрипов.
Как отключить и снять динамик аудиосистемы из дверной панели
Перед началом работ отсоедините клемму аккумулятора на 5–10 минут, чтобы исключить короткое замыкание при отключении проводки динамика. На Nissan Almera Classic дверные динамики расположены в нижней части панели, за пластиковой решёткой. Для доступа потребуется демонтировать обшивку двери, закреплённую клипсами и винтами под декоративными заглушками.
Снимите ручку открывания двери, поддев её плоской отвёрткой и отсоединив тягу. Под ручкой находится винт Torx T20 – выкрутите его. Далее удалите пластиковую накладку вокруг дверной ручки, аккуратно отщёлкнув фиксаторы по периметру. В нижней части панели открутите два винта под крестовую отвёртку (PH2).
Отсоедините обшивку, начиная с нижнего угла, потянув её на себя с усилием 3–5 кг. Не дёргайте резко – клипсы из хрупкого пластика легко ломаются. После снятия панели отключите разъём проводки стеклоподъёмника и динамика, нажав на фиксатор. Динамик крепится к металлическому каркасу двери тремя винтами Torx T15.
Открутите винты, удерживая динамик, чтобы он не упал внутрь двери. Аккуратно выньте его, не перегибая провода. Для отключения динамика отожмите фиксаторы на разъёме и разъедините контакты. Если провода припаяны, используйте паяльник мощностью 40–60 Вт и канифоль для аккуратного отпаивания.
Проверьте состояние динамика мультиметром: сопротивление исправного динамика на 4 Ом должно составлять 3,2–4,8 Ом. При отклонениях замените его на аналог с идентичными параметрами (например, Pioneer TS-G1330F или JBL GTO13CF). Убедитесь, что новый динамик совпадает по диаметру (13 см) и глубине посадки (45–50 мм).
При обратной установке нанесите на резьбу винтов фиксатор Loctite 243, чтобы предотвратить самопроизвольное откручивание. Подключите разъёмы, защёлкните обшивку, начиная с верхнего края, и закрепите все винты. Проверьте работу аудиосистемы до окончательной сборки, чтобы избежать повторного демонтажа.

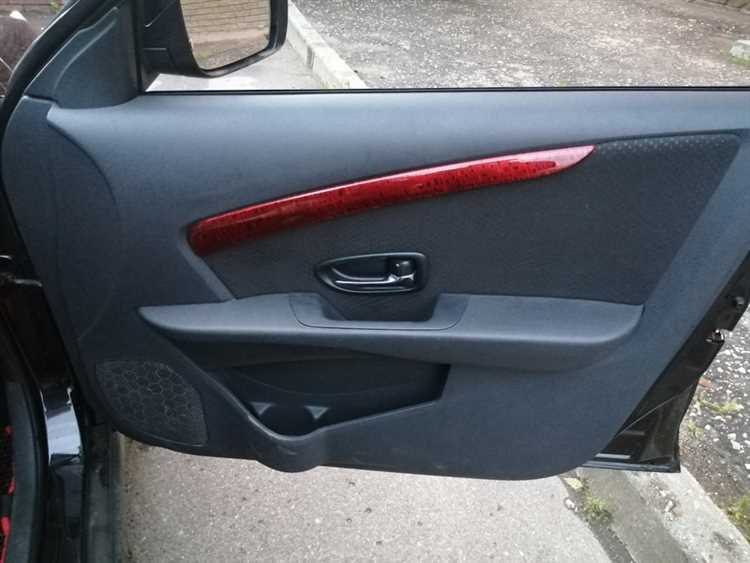

Особенности снятия панели с передней и задней двери
Передняя дверь Ниссан Альмера Классик крепится на 6 пластиковых фиксаторах и двух винтах под заглушками. Первый винт расположен под ручкой открывания двери – для доступа к нему потребуется снять декоративную накладку, поддев её плоской отвёрткой с тонким жалом. Второй винт скрыт под заглушкой в нижней части панели, рядом с подлокотником. Фиксаторы распределены по периметру: два в верхней части, три по бокам и один снизу. При демонтаже тяните панель на себя, начиная с нижнего угла, чтобы избежать поломки защёлок.
Задняя дверь отличается конструкцией: здесь всего 4 фиксатора и один винт под заглушкой в районе подлокотника. Ключевая особенность – наличие дополнительного крепления в зоне динамика, если он установлен. Для снятия панели сначала отсоедините трос ручки открывания, потянув его на себя и сдвинув фиксирующую скобу. Затем аккуратно отщёлкните панель, начиная с верхнего края, чтобы не повредить проводку подсветки (при наличии).
На обеих дверях после снятия панели отсоедините разъёмы электропроводки: для стеклоподъёмников, зеркал и динамиков. На передней двери разъём стеклоподъёмника расположен ближе к центру, на задней – у нижнего края панели. Перед отключением рекомендуется сфотографировать расположение контактов, чтобы избежать ошибок при обратной сборке. Если панель «прикипела», используйте пластиковый клин или резиновую киянку для аккуратного отделения без повреждений.
При установке панели обратно сначала подключите все разъёмы, затем защёлкните фиксаторы, начиная с верхних. Винты затягивайте с усилием 2–3 Н·м, чтобы не сорвать резьбу. Проверьте работу стеклоподъёмников и замков до окончательной фиксации панели – это сэкономит время на повторный демонтаж в случае неисправностей.
Как избежать обрыва проводов при отсоединении блока управления зеркалами
Блок управления зеркалами на Nissan Almera Classic подключается через 6-контактный разъем с хрупкими проводами сечением 0,35–0,5 мм². Перед отсоединением отогните фиксатор разъема тонкой отверткой (ширина жала не более 2 мм), удерживая его за корпус, а не за провода. Избегайте рывков – тяните строго параллельно плоскости разъема, прикладывая усилие не более 1,5 кг.
Основные причины обрывов:
- Закисание контактов из-за попадания влаги – обработайте разъем спреем Kontakt 60 за 10 минут до демонтажа.
- Перегиб проводов у основания разъема – зафиксируйте их пальцами на расстоянии 3–5 см от колодки.
- Использование плоскогубцев – замените их на пластиковые стрипперы или пинцет с силиконовыми губками.
Если провода уже повреждены (потемнение изоляции, трещины), восстановите соединение пайкой с термоусадкой. Для этого:
- Зачистите поврежденный участок на 5 мм, скрутите жилы и пропаяйте припоем ПОС-61.
- Наденьте термоусадку с коэффициентом усадки 2:1 и прогрейте феном при 120°C.
- Проверьте сопротивление мультиметром – оно не должно превышать 0,5 Ом.
После сборки протестируйте работу зеркал под разными углами. Если моторчик не реагирует на регулировку, прозвоните цепь от блока до электродвигателя: сопротивление обмоток должно быть 4–6 Ом. При обрыве в жгуте замените весь провод от разъема до зеркала – ремонт отдельных жил ненадежен.
Что делать, если заклинило или сломалось крепление дверной карты
Первым делом определите тип крепления, которое вышло из строя. В Nissan Almera Classic дверная карта фиксируется тремя основными элементами: пластиковыми клипсами (пистонами), металлическими защёлками и винтами под обшивкой ручки. Клипсы чаще всего ломаются при неаккуратном демонтаже – их стандартный диаметр 8 мм, а артикул оригинальных деталей 84820-4M400 или 84820-95F0A. Если сломалась защёлка, проверьте её посадочное место на двери: трещины или деформация металла требуют замены всей панели.
При заклинивании клипсы не пытайтесь вырвать её силой – это приведёт к повреждению пластиковой основы дверной карты. Вместо этого:
- Подденьте обшивку плоской отвёрткой в месте крепления, чтобы ослабить давление на клипсу.
- Используйте специальный съёмник для пистонов (например, JTC 4081) – он позволяет извлечь сломанную деталь без риска повредить посадочное гнездо.
- Если клипса осталась в двери, высверлите её сверлом 3–4 мм, затем удалите остатки плоскогубцами.
Для временного решения проблемы подойдут самодельные фиксаторы. Из подручных материалов можно использовать:
- Кусочки пластиковой стяжки – проденьте их через отверстия в карте и двери, затяните с обратной стороны.
- Клей-герметик (например, Done Deal DD6770) – нанесите точечно на место сломанного крепления, прижмите карту на 10–15 минут.
- Саморезы 3,5×16 мм – вкрутите их в пластиковую основу карты под углом, избегая контакта с металлом двери.
Если сломалась металлическая защёлка в районе ручки, потребуется частичная разборка механизма. Открутите два винта под заглушкой ручки (используйте Torx T20), снимите тягу замка и замените защёлку на новую – артикул 82601-4M400. При отсутствии оригинала подойдёт аналог от Renault Logan (артикул 6001547519), но потребуется подгонка по месту. Не забудьте смазать механизм литолом перед сборкой.
После ремонта проверьте фиксацию карты: она не должна болтаться или издавать скрипы. Если проблема повторяется, осмотрите дверную панель на предмет деформации – при сильном износе пластика единственный выход – замена обшивки целиком. Артикул оригинальной дверной карты для Almera Classic: 84810-95F0A (левая) и 84820-95F0A (правая). При установке новой панели нанесите на клипсы каплю силиконовой смазки – это продлит срок их службы.
Как собрать дверную панель обратно без люфтов и скрипов
Проверьте работу всех механизмов: стеклоподъемник должен двигаться плавно, без заеданий, а ручка открывания двери – возвращаться в исходное положение под действием возвратной пружины. Если после сборки слышны посторонние звуки, локализуйте источник с помощью стетоскопа или деревянной палочки – чаще всего скрип возникает в местах контакта панели с металлическим каркасом или в районе динамика. Устраните его, подложив под проблемный участок полоску поролона толщиной 2–3 мм или нанеся антискрипную ленту (например, 3M 051135-09326).
