Обшивка двери Toyota Camry V50 (2011–2017 гг.) крепится на 8–10 пластиковых клипсах и двух винтах под заглушками. Перед началом работ отключите аккумулятор, чтобы избежать случайного срабатывания электростеклоподъемников или центрального замка. Подготовьте инструменты: пластиковую лопатку для снятия панелей, отвертку с плоским жалом (3–5 мм), крестовую отвертку PH2 и магнит для извлечения мелких деталей.
Первым шагом демонтируйте ручку открывания двери. Для этого снимите декоративную накладку, поддев её лопаткой у нижнего края, затем открутите два винта под ней. На моделях с электроприводом зеркал отсоедините разъем проводки, аккуратно отжав фиксатор. Если дверь оборудована динамиком, его крепление (обычно 3 винта) также потребуется снять до отделения обшивки.
Клипсы обшивки расположены по периметру: 3 в нижней части, 2–3 вдоль переднего края и 2 у заднего угла. Начинайте отделение с нижнего угла, постепенно продвигаясь вверх, чтобы не повредить пластиковые защелки. Если клипса сломалась, замените её на новую (артикул Toyota 90467-08001) – стандартный размер 8 мм. После снятия обшивки проверьте состояние влагозащитной пленки: при повреждениях замените её, чтобы предотвратить коррозию металла.
При обратной установке сначала защелкните верхние клипсы, затем нижние, и только после этого закрепите винты. Убедитесь, что все электрические разъемы подключены, а тросик ручки открывания двери не пережат. Тестовый запуск стеклоподъемников и замка подтвердит правильность сборки.
Какие инструменты понадобятся для демонтажа обшивки двери
Для снятия обшивки двери Toyota Camry V50 потребуется минимальный набор инструментов, но правильный выбор сэкономит время и предотвратит повреждения. Основной инструмент – пластиковые монтажные лопатки или специальные клипсодёры с тонкими наконечниками. Они нужны для аккуратного отщёлкивания пластиковых фиксаторов, удерживающих обшивку. Металлические инструменты использовать не рекомендуется: они могут оставить царапины на панели или деформировать крепления.
В зависимости от года выпуска и комплектации автомобиля, обшивка может крепиться на винтах под декоративными заглушками. Для их откручивания понадобится крестовая отвёртка PH2 или бита TORX T20 – стандартные размеры для большинства моделей V50. Перед началом работ проверьте наличие скрытых винтов под ручкой открывания двери, в нише динамика или под подлокотником. Пропущенный крепёж приведёт к поломке клипс при попытке снять панель.
Дополнительно пригодятся:
- Плоская отвёртка с узким жалом (для поддевания заглушек и уплотнителей).
- Магнитный держатель для винтов (предотвращает потерю мелких деталей).
- Фонарик или налобный светильник (освещение труднодоступных мест).
- Пинцет с изогнутыми губками (для извлечения клипс из посадочных гнёзд).
Если планируется замена динамиков или установка дополнительного оборудования, подготовьте инструменты для работы с электропроводкой. Мультиметр поможет проверить целостность цепей, а обжимные клещи с набором наконечников – надёжно соединить провода. Изолента или термоусадочные трубки защитят контакты от влаги и короткого замыкания. Для демонтажа штатных динамиков часто требуется головка на 8 мм или ключ-трещотка с удлинителем.
Работайте в перчатках из тонкой нитриловой резины: они улучшают сцепление с инструментом и защищают руки от острых краёв металлического каркаса двери. Храните снятые детали в коробке с ячейками, подписывая каждую группу крепежа (например, «винты подлокотника» или «клипсы нижнего края»). Это упростит обратную сборку и исключит путаницу с похожими элементами.
Как отсоединить электрические разъемы стеклоподъемников и динамиков
Для стеклоподъемника:
- Найдите разъем в нижней части дверной карты, ближе к моторному отсеку механизма.
- Сожмите фиксатор с боков (на некоторых моделях он расположен сверху) и потяните разъем на себя – соединение должно разъединиться без усилий.
- Если разъем не поддается, проверьте наличие дополнительного стопора (тонкая пластиковая планка) и сдвиньте его в сторону.
Разъем динамика чаще всего находится за самой колонкой или в верхней части обшивки. Отсоединяется аналогично: нажмите на фиксатор (обычно одна защелка по центру) и вытяните коннектор. Если динамик встроен в обшивку, предварительно открутите его крепежные винты (2–4 шт., размер головки – 8 мм).
После отсоединения оберните разъемы изолентой или закрепите их на проводах скотчем, чтобы избежать случайного замыкания при дальнейших работах. Проверьте состояние контактов: окисление (белый или зеленый налет) удалите спиртом и мягкой щеткой. При обратной сборке вставляйте разъемы до щелчка – это гарантирует надежное соединение.

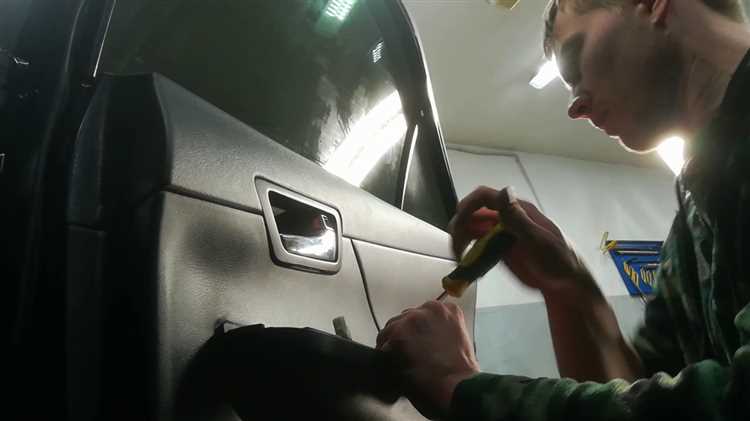

Где находятся скрытые крепления обшивки и как их снять
На Тойота Камри V50 обшивка двери фиксируется не только видимыми клипсами и винтами, но и скрытыми креплениями, расположенными в труднодоступных местах. Основные из них – пластиковые защёлки по периметру панели, особенно в нижней части и возле ручки открывания двери. Чтобы их обнаружить, проведите пальцами вдоль кромки обшивки: защёлки ощущаются как небольшие выступы или уплотнения. В зоне подлокотника и динамика также могут быть дополнительные фиксаторы, прикрытые декоративными накладками.
Второй тип скрытых креплений – металлические пистоны, расположенные за пластиковыми заглушками. На передних дверях они находятся под резиновым уплотнителем в районе зеркала заднего вида и возле внутренней ручки. На задних дверях аналогичные пистоны прячутся за накладкой под стеклоподъёмником. Чтобы их снять, подденьте заглушку плоской отвёрткой, затем выкрутите пистон торцевым ключом на 8 мм или специальным съёмником для клипс.
Третье проблемное место – крепление обшивки к металлическому каркасу двери в районе замка. Здесь используется пластиковый фиксатор с защёлкой, который часто ломается при неаккуратном демонтаже. Чтобы его снять, отсоедините тягу замка, затем надавите на фиксатор снизу вверх, одновременно потянув обшивку на себя. Если защёлка сломалась, замените её на новую (артикул 75467-06010 для передних дверей, 75467-33010 – для задних).
В зоне динамика обшивка удерживается двумя винтами под декоративной решёткой. Решётку можно снять, поддев её пластиковой лопаткой или отвёрткой с тонким жалом, начиная с нижнего края. Винты под ней – Torx T20, их нужно выкрутить полностью, прежде чем пытаться отделить обшивку. Если динамик мешает, отсоедините его разъём и временно уберите в сторону.
Последний скрытый элемент – резиновый уплотнитель стекла, который частично фиксирует обшивку в верхней части. Чтобы его не повредить, аккуратно отогните край панели и выведите уплотнитель из паза. Если он приклеен, используйте фен для размягчения клея, но не перегревайте пластик. После снятия всех креплений обшивка должна отделиться без усилий – если этого не происходит, проверьте наличие пропущенных защёлок или винтов.
Как аккуратно поддеть и отделить обшивку от металлического каркаса
Начинайте с нижнего угла обшивки, где она крепится пластиковыми пистонами. Используйте пластиковую лопатку или специальный съёмник для обшивки – металлические инструменты могут оставить царапины на пластике или повредить защёлки. Вставьте инструмент между обшивкой и каркасом на глубину 5–7 мм, затем аккуратно отогните край, пока не услышите щелчок пистона. Повторите действие по периметру, двигаясь от нижней части к верхней, чтобы равномерно распределить нагрузку и избежать перекосов.
Особое внимание уделите зонам с дополнительными креплениями:
- Ручка двери – подденьте обшивку снизу, затем потяните на себя, чтобы освободить скрытые защёлки.
- Кнопка стеклоподъёмника – отсоедините её разъём, нажав на фиксатор пальцем или тонкой отвёрткой.
- Динамик – если он встроен в обшивку, открутите его крепёжные винты (обычно 3–4 шт. под декоративной решёткой).
Не тяните обшивку резко: пистоны Тойоты V50 изготовлены из хрупкого пластика и ломаются при чрезмерном усилии.
После освобождения всех креплений потяните обшивку на себя под углом 30–40 градусов, начиная с верхнего края. Если чувствуете сопротивление – остановитесь и проверьте, не осталось ли незамеченных пистонов или винтов. В местах плотного прилегания (например, возле уплотнителя стекла) используйте тонкую нейлоновую лопатку, чтобы отделить обшивку от клеевого слоя, не повредив его. Храните снятые пистоны в отдельном контейнере, чтобы не потерять при обратной сборке.
Что делать, если обшивка не снимается из-за защелок или клея
Первым признаком проблемы становятся характерные щелчки или треск при попытке отсоединить обшивку. На Toyota Camry V50 чаще всего сопротивление создают пластиковые защелки по периметру панели, особенно в углах и возле ручки двери. Если стандартное усилие не дает результата, прекратите тянуть – чрезмерное давление ломает фиксаторы, после чего обшивка будет болтаться. Вместо этого возьмите пластиковую лопатку или тонкую отвертку, обернутую изолентой, и аккуратно подденьте панель в местах стыков, начиная с нижнего угла.
Клей на обшивке встречается реже, но на V50 его иногда используют для дополнительной фиксации в зоне динамиков или подлокотника. Если после снятия всех защелок панель все равно не поддается, проверьте наличие липких следов по краям. Нанесите на них растворитель для клея (например, «Антиклей» или уайт-спирит) с помощью шприца или ватной палочки, подождите 2–3 минуты, затем попробуйте отделить обшивку. Избегайте ацетона – он разъедает пластик и лакокрасочное покрытие.
Защелки часто ломаются из-за неправильного угла приложения силы. На V50 они расположены под углом 45 градусов к плоскости двери, поэтому тянуть нужно не перпендикулярно, а слегка на себя и вверх. Если фиксатор сломался, замените его на новый – артикул оригинальной защелки для Camry V50: 75467-06010. Временно можно закрепить обшивку саморезами в незаметных местах, но это решение недолговечно.
Иногда проблема кроется в скрытых винтах под декоративными заглушками. На V50 они прячутся под кнопкой стеклоподъемника, ручкой открывания двери и в нише динамика. Снимите заглушки тонкой отверткой, открутите винты (обычно Torx T20 или T25), затем повторите попытку. Если винты сорваны, используйте экстрактор для шурупов или высверлите их сверлом на 3 мм.
При работе с клеем важно не перегревать обшивку. Фен с температурой 60–70°C поможет размягчить клеевой слой, но держите его на расстоянии 15–20 см, чтобы не деформировать пластик. После прогрева сразу отделяйте панель – клей быстро остывает. Если остатки клея мешают установке новой обшивки, удалите их резиновым шпателем или наждачной бумагой с зернистостью P400.
Если обшивка застряла из-за деформации металла двери (например, после ДТП), не пытайтесь силой ее отодрать. Снимите дверную карту с внутренней стороны, осмотрите крепежные точки и выправьте вмятины киянкой. На V50 часто страдает нижний угол двери – проверьте его на наличие перекосов. В крайнем случае срежьте поврежденный участок обшивки ножом, но оставьте запас материала для крепления новой панели.
После успешного снятия осмотрите защелки и посадочные места на двери. Очистите их от грязи и остатков клея, смажьте силиконовой смазкой (например, WD-40 Specialist) для облегчения установки. Если фиксаторы изношены, замените их комплектом – на V50 уходит 8–12 защелок на дверь. При сборке сначала защелкните верхнюю часть обшивки, затем нижнюю, избегая перекосов.
Как правильно отсоединить трос дверной ручки и блокировки
Перед началом работы убедитесь, что дверь полностью открыта, а стекло опущено до упора. Отсоедините клемму аккумулятора на 10–15 минут, чтобы исключить случайное срабатывание электрических компонентов. Трос ручки и блокировки на Тойота Камри V50 крепится к механизму замка через пластиковые фиксаторы и металлические зажимы – их расположение зависит от стороны двери (водительская или пассажирская). На водительской двери трос блокировки часто имеет дополнительную защиту в виде резинового чехла, который нужно аккуратно сдвинуть, не повредив.
Для отсоединения троса ручки внутренней стороны двери найдите точку крепления на рычаге замка – это металлический крючок или пластиковый наконечник, вставленный в паз. Нажмите на фиксатор (обычно это пружинная защелка или кнопка) и потяните трос на себя, одновременно поворачивая его против часовой стрелки на 15–20 градусов. Если трос не поддается, проверьте наличие скрытых зажимов под декоративной накладкой замка – их часто упускают из виду. На пассажирской двери процедура аналогична, но фиксаторы могут быть менее жесткими.
Трос блокировки двери отсоединяется через другой механизм: найдите его крепление к вертикальному штоку замка (расположен ближе к центру двери). На конце троса есть пластиковый наконечник с выступом – сожмите его пальцами или плоскогубцами с узкими губками, затем вытяните из посадочного гнезда. Если наконечник сломался, замените трос целиком: артикул оригинальной детали для V50 – 69240-06020 (для передней двери) или 69240-06030 (для задней). Избегайте резких рывков – трос может запутаться в обшивке или повредить пластиковые направляющие.
После отсоединения тросов проверьте их целостность: трещины на оболочке, перегибы или коррозия на металлических жилах – повод для замены. Смажьте новые тросы силиконовой смазкой перед установкой, чтобы предотвратить скрип и заедание. При обратной сборке сначала закрепите трос блокировки, затем ручки – это снизит риск перекоса механизма. Убедитесь, что оба троса свободно перемещаются в оболочке без зацепов за внутренние элементы двери.
Если после установки дверь не блокируется или ручка не срабатывает, проверьте:
— правильность подключения тросов к механизму замка (наконечники должны четко фиксироваться в пазах);
— отсутствие перекрутов оболочки троса под обшивкой;
— работоспособность самого замка (возможно, потребуется регулировка или замена).
Не используйте грубую силу – усилие при отсоединении не должно превышать 5–7 кг, иначе можно повредить пластиковые детали.
В какой последовательности снимать обшивку с передней и задней двери
Начинайте с передней двери: отсоедините минусовую клемму аккумулятора, затем снимите декоративную накладку ручки открывания двери, поддев её пластиковым клином у нижнего края. Выкрутите два винта под заглушками (один под ручкой, второй в нише подлокотника) и один саморез в торце двери за защитной накладкой. Отщёлкните пистоны по периметру обшивки, начиная с нижнего угла, используя специальный съёмник или плоскую отвёртку, обёрнутую тканью. Отсоедините разъёмы проводки (стеклоподъёмник, зеркало, динамик) и аккуратно снимите панель, потянув её на себя и вверх.
Задняя дверь демонтируется проще: удалите заглушку в подлокотнике, выкрутите саморез, затем снимите накладку внутренней ручки, поддев её снизу. Отщёлкните пистоны по контуру обшивки, уделяя внимание нижней части, где крепление часто закисает. Отсоедините разъём стеклоподъёмника (если есть) и снимите панель, наклонив её вперёд, чтобы освободить верхний край от фиксаторов.
Как избежать повреждений обшивки и элементов двери при сборке
Перед установкой обшивки проверьте состояние пластиковых пистонов и металлических клипс. На Тойота Камри V50 используются пистоны двух типов: стандартные диаметром 6 мм и усиленные 8 мм для крепления нижней части панели. Замените все поврежденные или деформированные элементы – даже минимальный изгиб клипсы может привести к трещинам в обшивке при защелкивании. Новые пистоны можно приобрести по артикулам 75467-06010 (6 мм) и 75467-06020 (8 мм), что исключит риск самопроизвольного отсоединения панели.
При установке обшивки начинайте с верхней части, совмещая технологические отверстия с направляющими на металлическом каркасе двери. На V50 ключевые точки фиксации расположены у зеркала заднего вида, ручки открывания и динамика. Надавливайте только в местах креплений, избегая усилий на центральную часть панели – это предотвратит прогиб пластика и появление «эффекта волны». Для равномерного распределения нагрузки используйте ладони, а не пальцы, особенно при работе с мягкими вставками из искусственной кожи.
Электрические разъемы подсветки дверных ручек и кнопок стеклоподъемников требуют особой осторожности. На Камри V50 они имеют хрупкие пластиковые защелки, которые ломаются при резком нажатии. Перед подключением убедитесь, что фиксаторы разъемов находятся в открытом положении, а провода не перекручены. После соединения проверьте надежность крепления, потянув разъем на себя с усилием не более 2 кг – если он не отсоединяется, защелка сработала корректно.
При установке динамика избегайте перетяжки винтов. На V50 используются саморезы M5x16 с крутящим моментом не более 2,5 Н·м. Превышение этого значения приводит к деформации пластикового корпуса динамика и появлению дребезжания на высоких частотах. Затягивайте винты крест-накрест, поочередно на ½ оборота, пока не почувствуете легкое сопротивление. Если динамик не садится плотно, проверьте наличие посторонних предметов в посадочном месте – даже мелкий мусор может вызвать вибрации.
После сборки проведите тест на герметичность, закрыв дверь и прислушавшись к характерному «щелчку» уплотнителей. Если звук отсутствует или слышен свист, обшивка установлена с перекосом. В этом случае снимите панель и проверьте положение резиновых уплотнителей по периметру двери – на V50 они должны выступать за край металлического каркаса на 2–3 мм. При необходимости отрегулируйте их положение, смазав силиконовой смазкой для предотвращения примерзания зимой.
