Замена радиатора на Пежо 307 – задача, требующая точности и последовательности. Модель оснащена алюминиевым радиатором с пластиковыми бачками, который крепится на двух резиновых подушках снизу и фиксируется к кузову металлическими скобами сверху. Средний срок службы оригинального радиатора – 8–10 лет, но при эксплуатации в условиях повышенной нагрузки (частые пробки, агрессивный стиль вождения) он может выйти из строя раньше. Основные признаки неисправности: течи охлаждающей жидкости в районе нижнего бачка, перегрев двигателя при исправном термостате и вентиляторе, масляные пятна на радиаторе.
Для работы потребуется стандартный набор инструментов: торцевые головки на 10 и 13 мм, отвёртка с плоским шлицем, пассатижи, ёмкость для слива антифриза объёмом не менее 6 литров. Дополнительно понадобятся новые хомуты для патрубков (артикул 1336.10 для верхнего и 1336.11 для нижнего), герметик для системы охлаждения (например, Loctite 574) и 5–6 литров охлаждающей жидкости PSA-approved (артикул 9735.K1 или аналог). Перед началом работ убедитесь, что двигатель остыл – давление в системе при горячем моторе достигает 1,2 бар, что может привести к ожогам.
На Пежо 307 с двигателями TU5JP4 (1.6 л) и EW10J4 (2.0 л) процедура замены практически идентична, но есть нюансы: на 2.0-литровых версиях радиатор шире на 20 мм, а верхний патрубок имеет дополнительный фиксирующий кронштейн. Вне зависимости от модификации, демонтаж начинается со снятия переднего бампера – без этого доступа к радиатору не будет. Крепёж бампера: 4 болта под капотом (по 2 с каждой стороны), 2 винта в арках колёс и 6 пластиковых клипс по нижнему краю. Отсоединять проводку от противотуманок не обязательно, если аккуратно отвести бампер в сторону.
Слив антифриза выполняется через пробку на нижнем бачке радиатора. На Пежо 307 она расположена с левой стороны (по ходу движения) и имеет шестигранную головку на 8 мм. Для полного слива рекомендуется снять нижний патрубок – это позволит удалить до 90% жидкости. После установки нового радиатора система заполняется через расширительный бачок, при этом необходимо открыть пробку на корпусе термостата для удаления воздуха. Прокачка системы занимает 10–15 минут: запустите двигатель, доведите температуру до 90°C и дождитесь включения вентилятора, затем долейте антифриз до уровня MAX.
Необходимые инструменты и материалы для замены радиатора
Для замены радиатора на Peugeot 307 потребуется стандартный набор инструментов, адаптированный под специфику модели. Базовый комплект включает торцевые головки на 10, 13 и 16 мм, удлинитель и трещотку – они понадобятся для демонтажа защиты картера, креплений бампера и кронштейнов радиатора. Обязательны плоская и крестовая отвёртки для снятия хомутов патрубков и электрических разъёмов вентиляторов. Шестигранник на 5 мм пригодится для откручивания сливной пробки системы охлаждения, расположенной на нижнем бачке радиатора. Не забудьте динамометрический ключ – момент затяжки сливной пробки составляет 8–10 Н·м.
Специфические инструменты упростят процесс и предотвратят повреждения деталей. Пластиковые клипсодёры или съёмники пистонов необходимы для аккуратного демонтажа переднего бампера и решётки радиатора – стандартные клипсы Peugeot 307 хрупкие и часто ломаются при небрежном обращении. Для отсоединения патрубков используйте специальные щипцы для хомутов с червячным механизмом – они обеспечивают равномерное распределение усилия и исключают пережатие шлангов. Если радиатор меняется из-за течи, подготовьте ёмкость объёмом не менее 8 литров для слива антифриза и воронку с мелким фильтром для предотвращения попадания грязи в систему.
Материалы для замены зависят от состояния сопутствующих элементов. Новый радиатор должен соответствовать оригинальному артикулу (например, 1330.56 для двигателя 1.6 HDi) или проверенным аналогам от Valeo, Nissens или Denso. Обязательно замените уплотнительные кольца патрубков – их артикулы для верхнего и нижнего шлангов: 1336.12 и 1336.13 соответственно. Антифриз подбирайте по спецификации PSA B71 5110 (зелёный концентрат) или готовый раствор с температурой замерзания не выше -35°C. Для герметизации резьбовых соединений используйте анаэробный герметик Loctite 574 – он предотвращает утечки через сливную пробку.
Дополнительные расходники сократят время простоя автомобиля. При замене радиатора целесообразно установить новый термостат (артикул 1336.Z5) и крышку расширительного бачка (артикул 1320.10) – их ресурс часто совпадает с ресурсом радиатора. Если вентиляторы охлаждения работают с перебоями, замените их моторы (артикул левого – 1308.80, правого – 1308.81) или реле (артикул 9657991680). Для защиты нового радиатора от камней и грязи установите сетку-пыльник (артикул 1303.56) – она продлит срок службы детали на 20–30%.
Подготовка автомобиля и слив охлаждающей жидкости
Перед началом работ убедитесь, что двигатель полностью остыл. На Пежо 307 система охлаждения находится под давлением, и горячая жидкость может вызвать ожоги. Установите автомобиль на ровную поверхность, затяните стояночный тормоз и подложите противооткатные упоры под задние колеса. Отключите аккумулятор, сняв клемму «минус», чтобы исключить случайное замыкание при работе с электрическими компонентами.
Для слива охлаждающей жидкости потребуется емкость объемом не менее 7 литров – именно столько вмещает система охлаждения на Peugeot 307 с двигателем 1.6 или 2.0 л. Подготовьте также ключ на 10 мм для откручивания сливной пробки, расположенной на нижнем патрубке радиатора с левой стороны. Если пробка прикипела, используйте проникающую смазку (например, WD-40) за 10–15 минут до демонтажа.
Снимите защиту картера, если она установлена – на большинстве модификаций она крепится на 6 болтах под ключ на 13 мм. Это откроет доступ к нижнему патрубку радиатора и сливной пробке. Некоторые владельцы предпочитают сливать жидкость через нижний шланг, предварительно ослабив хомут плоскогубцами, но этот метод менее контролируем и может привести к проливу антифриза.
- Откройте крышку расширительного бачка, чтобы сбросить давление в системе и ускорить слив.
- Подставьте емкость под сливную пробку, открутите ее на 2–3 оборота и дайте жидкости стечь полностью – это займет 5–7 минут.
- Если антифриз загрязнен или имеет ржавый оттенок, промойте систему дистиллированной водой перед установкой нового радиатора.
После слива основной части жидкости снимите нижний патрубок радиатора, ослабив хомут отверткой или специальным ключом. Остатки антифриза вытекут из системы, поэтому держите емкость под рукой. На этом этапе проверьте состояние патрубков и хомутов – трещины, разрывы или коррозия служат поводом для их замены.
Закройте сливную пробку и залейте в систему 1–2 литра дистиллированной воды, если планируете промывку. Запустите двигатель на 2–3 минуты, затем повторите слив. Эта процедура удалит до 90% остатков старого антифриза и отложений, продлив срок службы нового радиатора. После окончательного слива воды закрутите пробку и подготовьте автомобиль к демонтажу радиатора.
Демонтаж переднего бампера и защитных элементов
Перед началом работ отсоедините клемму аккумулятора, чтобы исключить случайное срабатывание подушек безопасности или короткое замыкание. На Пежо 307 бампер крепится в 10 точках: 4 винта под капотом (по 2 с каждой стороны), 2 болта в нижней части кузова (под противотуманками) и 4 пластиковые защелки в арках колес. Для доступа к нижним креплениям потребуется снять защиту картера – она держится на 6 болтах М10 с головкой на 13.
Снимите решетку радиатора, открутив 3 винта Torx T20: два по бокам и один в центре. Под решеткой расположены верхние крепления бампера – винты под ключ на 10. Открутите их, удерживая бампер рукой, чтобы он не упал. Если винты закисли, используйте проникающую смазку WD-40 и выждите 10–15 минут перед повторной попыткой.
Для демонтажа пластиковых защелок в арках колес понадобится плоская отвертка или специальный съемник. Вставьте инструмент между бампером и крылом, аккуратно отожмите защелку и потяните бампер на себя. Не прилагайте чрезмерных усилий – пластик хрупкий, особенно при низких температурах. Если защелка сломалась, замените ее на новую (артикул 6571.12 для левой стороны, 6571.13 – для правой).
После снятия бампера отсоедините разъемы проводки: датчика парковки (если установлен), противотуманных фар и подсветки номера. Разъемы фиксируются пластиковыми защелками – нажмите на них пальцем и потяните в сторону. Если провода прикипели, не тяните за кабель, а подденьте фиксатор отверткой. Перед отсоединением пометьте разъемы маркером, чтобы не перепутать при сборке.
Снимите нижнюю пластиковую защиту радиатора, которая крепится на 5 клипсах и 2 винтах под ключ на 8. Клипсы вынимаются плоскогубцами: захватите центральный стержень и потяните вверх, затем извлеките корпус клипсы. Если стержень сломался, замените клипсу целиком (артикул 9653458080). Защита часто загрязнена – промойте ее перед установкой, чтобы не заносить грязь в моторный отсек.
Открутите болты крепления усилителя бампера (2 шт. под ключ на 13) и снимите его. Усилитель металлический, весит около 1,5 кг – придерживайте его при демонтаже, чтобы не повредить радиатор или конденсатор кондиционера. Проверьте состояние резиновых подушек крепления (артикул 6571.14) – при наличии трещин или деформации замените их.
Если на автомобиле установлены дополнительные элементы (например, сетка защиты радиатора или дефлекторы), демонтируйте их перед снятием бампера. Сетка обычно крепится на пластиковые стяжки или винты – срежьте стяжки кусачками, винты открутите отверткой. Дефлекторы снимаются после удаления 4 винтов Torx T25 в верхней части бампера.
После демонтажа осмотрите бампер на предмет трещин, особенно в местах крепления. Если обнаружены повреждения, заварите их паяльником для пластика или замените бампер целиком. Перед установкой очистите посадочные места от грязи и ржавчины, обработайте резьбовые соединения медной смазкой для предотвращения прикипания. Сборка производится в обратном порядке, но начинайте с установки усилителя и защиты радиатора.
Отсоединение патрубков и электрических разъемов радиатора
Перед началом работ слейте охлаждающую жидкость через сливной кран в нижней части радиатора или отсоедините нижний патрубок. На Пежо 307 используйте емкость объемом не менее 6 литров – система вмещает около 5,5–6,2 л антифриза в зависимости от комплектации. Если жидкость сливается не полностью, приподнимите переднюю часть автомобиля на 20–30 см, чтобы остатки стекали из блока цилиндров.
Верхний патрубок радиатора крепится хомутом с червячным механизмом – ослабьте его ключом на 7 или 8 мм, сдвиньте хомут на 3–4 см от края патрубка и аккуратно снимите шланг, прокручивая его из стороны в сторону. Нижний патрубок зафиксирован аналогичным хомутом, но расположен в труднодоступном месте за бампером. Для удобства демонтируйте пластиковую защиту картера или используйте удлинитель с головкой на 8 мм.
Электрические разъемы вентилятора и датчика температуры отсоединяются нажатием на фиксаторы. У вентилятора разъем расположен с правой стороны радиатора – нажмите на пластиковый язычок пальцем и потяните колодку на себя. Датчик температуры (если установлен) находится в нижней части радиатора, его разъем имеет металлическую скобу – подденьте ее отверткой и отсоедините. Проверьте состояние контактов: окисление устраните очистителем контактов или мелкозернистой наждачной бумагой.
При отсоединении патрубков избегайте резких движений – пластиковые штуцеры радиатора на Пежо 307 хрупкие и могут треснуть при чрезмерном усилии. Если шланг прикипел, прогрейте место соединения строительным феном в течение 30–40 секунд или нанесите проникающую смазку WD-40 за 10 минут до демонтажа. Не используйте отвертки или другие металлические инструменты для поддевания – это приведет к повреждению уплотнительных колец.
После отсоединения всех патрубков и разъемов зафиксируйте шланги в стороне от рабочей зоны, чтобы они не мешали извлечению радиатора. Проверьте состояние резиновых уплотнителей на штуцерах – при наличии трещин или деформаций замените их перед установкой нового радиатора. Артикул оригинальных уплотнителей для верхнего патрубка: 1336.10, для нижнего: 1336.11.

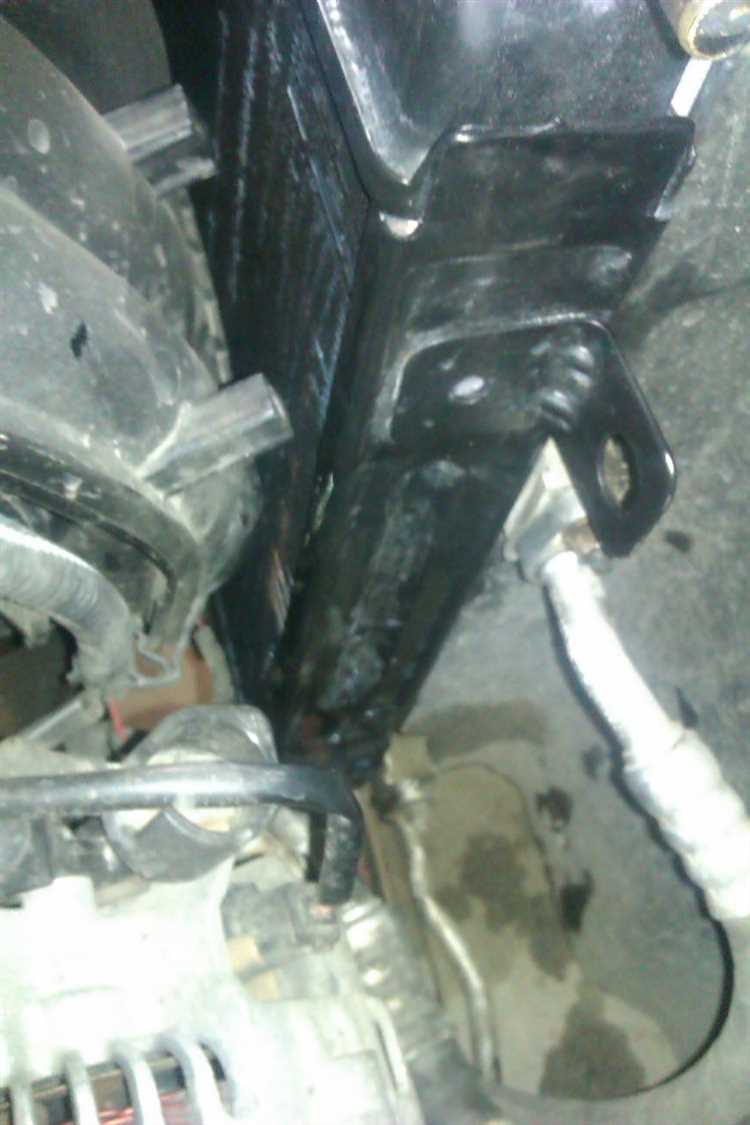

Снятие креплений и извлечение старого радиатора
Перед началом работ убедитесь, что двигатель полностью остыл – температура охлаждающей жидкости в системе может превышать 90°C. Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание при работе с электрическими разъемами вентилятора. На Пежо 307 радиатор фиксируется тремя основными точками: двумя пластиковыми защелками сверху и металлическим кронштейном снизу. Верхние крепления расположены по бокам радиатора, их нужно сжать пальцами или отверткой с плоским жалом, одновременно потянув радиатор на себя.
Нижний кронштейн закреплен болтом на 10 мм, который находится за бампером. Для доступа к нему снимите пластиковую защиту под радиатором – она держится на четырех клипсах, которые легко вынимаются плоской отверткой. Болт часто ржавеет, поэтому перед откручиванием обработайте его проникающей смазкой (например, WD-40) и дайте постоять 5–10 минут. Используйте торцевую головку с удлинителем, так как стандартный ключ не поместится в ограниченном пространстве.
После снятия нижнего крепления отсоедините шланги охлаждающей жидкости. Верхний шланг закреплен хомутом с пружинным механизмом – сожмите его плоскогубцами и сдвиньте по шлангу. Нижний шланг обычно фиксируется винтовым хомутом, который откручивается отверткой. Подставьте под радиатор емкость объемом не менее 5 литров для слива остатков антифриза. Если жидкость чистая, ее можно использовать повторно, но при наличии ржавчины или осадка – утилизируйте.
Отключите разъем вентилятора охлаждения, расположенный с левой стороны радиатора. Фиксатор разъема хрупкий – нажимайте на него аккуратно, чтобы не сломать. Если вентилятор мешает извлечению радиатора, его можно временно отвести в сторону, не отсоединяя полностью. На некоторых модификациях Пежо 307 (особенно с кондиционером) радиатор кондиционера может частично перекрывать доступ – в этом случае потребуется снять его крепления, но не отсоединять трубки.
Потяните радиатор вверх, одновременно покачивая его из стороны в сторону. Пластиковые направляющие на кузове могут заклинивать – не прилагайте чрезмерных усилий, чтобы не повредить соты. Если радиатор не поддается, проверьте, не осталось ли незамеченных креплений или шлангов. На моделях с автоматической коробкой передач обратите внимание на дополнительный охладитель масла, интегрированный в основной радиатор, – его трубки также нужно отсоединить.
После извлечения осмотрите посадочное место на кузове. Удалите остатки старой прокладки или герметика с помощью пластикового скребка – металлические инструменты могут поцарапать поверхность. Проверьте состояние резиновых подушек, на которые опирается радиатор: если они потрескались или деформировались, замените их (артикул оригинальных подушек – 1330.55). Очистите соты радиатора от грязи и насекомых сжатым воздухом или мягкой щеткой – это улучшит теплообмен нового радиатора.
Перед установкой нового радиатора сравните его с демонтированным: убедитесь, что совпадают посадочные отверстия, расположение патрубков и креплений. Незначительные отличия в конструкции могут указывать на неоригинальную деталь, что повлияет на герметичность системы. Если новый радиатор не оснащен датчиком температуры, перенесите его со старого, предварительно очистив резьбу от старого герметика.
Проверка нового радиатора перед установкой
Перед монтажом осмотрите радиатор на предмет механических повреждений: трещин на пластиковых бачках, вмятин на алюминиевых сотах или следов коррозии. Особое внимание уделите местам пайки трубок – даже микроскопические дефекты приведут к утечкам после прогрева двигателя. Проверьте соответствие посадочных размеров: для Peugeot 307 (2001–2008) стандартная ширина радиатора – 525 мм, высота – 375 мм, толщина – 34 мм. Сравните диаметры патрубков (верхний – 32 мм, нижний – 28 мм) с оригинальными шлангами, чтобы исключить несовпадение.
Залейте в радиатор дистиллированную воду и создайте давление 1,2 бара с помощью ручного насоса – норма для системы охлаждения Peugeot 307. Удерживайте давление 5 минут: падение более чем на 0,1 бара указывает на скрытый брак. Проверьте герметичность крышки радиатора (рабочее давление – 1,1–1,3 бара) – неисправный клапан спровоцирует перегрев. Если радиатор поставляется с предохранительной плёнкой, не снимайте её до установки, чтобы избежать загрязнения сот.
Установка нового радиатора и подключение всех соединений
Перед установкой нового радиатора проверьте его на соответствие оригиналу по габаритам и расположению патрубков. Для Peugeot 307 (2001–2008 гг.) стандартный радиатор имеет размеры 520×360×26 мм, а верхний патрубок смещён на 15 мм влево относительно центра. Если радиатор универсальный, убедитесь, что крепёжные отверстия совпадают с заводскими точками на кузове – допустимое отклонение не более 2 мм.
Установите радиатор в посадочное место, зафиксировав его нижними резиновыми подушками. На моделях с кондиционером сначала закрепите радиатор кондиционера (если он снимался), затем основной – зазор между ними должен составлять 8–10 мм. Затяните болты крепления моментом 8–10 Н·м, избегая перекосов: неравномерная нагрузка приводит к деформации пластин и ухудшению теплообмена.
Подключите верхний и нижний патрубки системы охлаждения, используя новые хомуты типа » Norma» или «Oetiker» с диаметром 32–35 мм. Перед установкой смажьте внутреннюю поверхность патрубков и штуцеры радиатора силиконовой смазкой для облегчения монтажа и предотвращения течей. Затяните хомуты до упора, но не перетягивайте – оптимальное усилие 3–4 Н·м, иначе возможны трещины на пластиковых штуцерах.
Восстановите соединения с расширительным бачком: подключите пароотводящий шланг к штуцеру на радиаторе (обычно расположен в верхней части справа) и зафиксируйте его хомутом. Если автомобиль оснащён автоматической коробкой передач, подсоедините теплообменник АКПП – для этого используйте медные уплотнительные шайбы (арт. 2143.54) и затяните штуцеры моментом 25–30 Н·м.
Проверьте герметичность всех соединений до заливки охлаждающей жидкости. Для этого подайте воздух под давлением 1,5 бар в систему через горловину радиатора, используя специальный насос. Осмотрите патрубки, штуцеры и места крепления на предмет пузырьков воздуха – утечки чаще всего возникают в местах стыка пластиковых и металлических элементов. При обнаружении течи подтяните хомуты или замените повреждённые детали.
После успешной проверки залейте охлаждающую жидкость через расширительный бачок до отметки «MAX», используя смесь антифриза PSA B71 5110 (зелёный) и дистиллированной воды в пропорции 50/50. Запустите двигатель, прогрейте до включения вентилятора и проверьте уровень жидкости – при необходимости долейте. Убедитесь, что температура двигателя не превышает 95°C, а вентилятор срабатывает при 92–94°C (данные для термостата 88°C).
Сборка автомобиля и заправка системы охлаждения
Установите на место все демонтированные ранее элементы: бампер, решетку радиатора, фары и воздуховоды. Затяните крепежные болты бампера моментом 8–10 Н·м, используя динамометрический ключ. Подключите разъемы датчиков температуры и вентиляторов, убедившись в надежности фиксации защелок. Проверьте отсутствие зазоров между бампером и кузовом – допустимый люфт не более 2 мм. Если устанавливался новый радиатор, замените уплотнительные кольца на патрубках (артикул 1336.56 для верхнего, 1336.57 для нижнего) и смажьте их антифризом перед монтажом.
Заправка системы охлаждения требует точного соблюдения пропорций и последовательности:
- Подключите шланг к сливному крану радиатора и опустите его в емкость для сбора жидкости.
- Медленно залейте в расширительный бачок 5 литров готовой охлаждающей жидкости (Peugeot рекомендует антифриз PSA B71 5110 или аналог типа Glysantin G30, разведенный дистиллированной водой 1:1).
- Запустите двигатель на 2–3 минуты, не закрывая крышку бачка, чтобы удалить воздух из системы. Следите за уровнем – при падении доливайте жидкость до отметки «MAX».
- Закройте крышку, прогрейте двигатель до 90°C, включите отопитель на максимум и дайте поработать 5 минут. Заглушите мотор, дайте остыть 15 минут и проверьте уровень – при необходимости долейте до середины между «MIN» и «MAX».
- Проверьте герметичность всех соединений, особенно в местах стыков патрубков с радиатором и термостатом. Утечки устраняйте подтяжкой хомутов или заменой поврежденных шлангов.
После заправки сбросьте ошибки бортового компьютера (если загоралась лампа перегрева) с помощью диагностического сканера или отключив клемму аккумулятора на 10 минут.
