Дверная ручка Рено Дастер – конструктивно простой, но уязвимый элемент. Чаще всего проблемы возникают с наружными ручками передних дверей из-за износа механизма блокировки или обрыва тросика. Внутренние ручки страдают от поломок пластиковых защёлок, особенно при низких температурах. Разборка требует минимального набора инструментов: крестовая отвёртка (PH2), плоская отвёртка (3–5 мм), пластиковые монтажные лопатки и шестигранник на 5 мм для снятия облицовки.
Перед началом работ отключите аккумулятор – некоторые модели Дастера имеют электрические компоненты в дверной проводке (например, концевики замка). Снимите минусовую клемму на 10–15 минут, чтобы сбросить питание системы. Если ручка не реагирует на нажатие, проверьте предохранитель F21 (10 А) в монтажном блоке салона – он отвечает за цепь центрального замка.
Наружная ручка крепится двумя болтами под шестигранник (5 мм) и фиксируется пластиковыми защёлками. При демонтаже избегайте резких движений – металлический кронштейн хрупкий, особенно на морозе. Внутренняя ручка держится на трёх винтах (два под заглушками, один под декоративной накладкой). Тросик замка отсоединяется вручную, но для этого потребуется отжать фиксатор пальцами или тонкой отвёрткой.
После разборки осмотрите механизм на предмет износа. Частые дефекты: трещины на пластиковом рычаге наружной ручки, растяжение или обрыв тросика (артикул оригинала – 6001547876), коррозия пружинного механизма. При замене тросика смажьте его силиконовой смазкой перед установкой – это продлит срок службы. Сборка выполняется в обратном порядке, но проверьте работу замка до установки облицовки двери.
Какие инструменты понадобятся для снятия дверной ручки
Для демонтажа дверной ручки Рено Дастер потребуется набор торцевых головок с трещоткой, где ключевыми будут размеры 8, 10 и 13 мм. Головка на 8 мм необходима для откручивания винтов крепления внутренней облицовки двери, а 10 и 13 мм – для снятия механизма замка и тяг. Рекомендуется использовать удлинитель на 10–15 см, чтобы добраться до труднодоступных крепежей, особенно в нижней части двери.
Отвёртка с плоским шлицем шириной 5–7 мм пригодится для поддевания пластиковых клипс, фиксирующих обшивку двери. Важно выбирать инструмент с тонким жалом, чтобы не повредить защёлки – они часто ломаются при грубом воздействии. Для работы с электрическими разъёмами (например, при снятии кнопки стеклоподъёмника) потребуется отвёртка с изолированной рукояткой или специальный пластиковый клин.
Плоскогубцы с узкими губками помогут отсоединить тяги замка от ручки, особенно если они закисли или заклинили. Оптимальный вариант – инструмент с регулируемым захватом, чтобы не деформировать металлические элементы. Для фиксации тяг в процессе сборки удобно использовать стяжки или проволочные крючки, которые предотвратят их случайное смещение.
Набор пластиковых монтажных лопаток (или аналогичные инструменты из нейлона) необходим для аккуратного снятия дверной карты без повреждения пластика и клипс. Лопатки шириной 20–30 мм и толщиной 3–5 мм позволят поддеть обшивку в местах стыков, не оставляя царапин. Альтернативой могут служить старые пластиковые карты или специализированные инструменты для авторазборки.
Шестигранный ключ на 4 мм потребуется для откручивания винтов крепления наружной ручки, если на автомобиле установлен механизм с таким типом крепежа. В некоторых модификациях Дастера встречаются болты под Torx T20 или T25 – их наличие стоит проверить заранее, чтобы избежать заминок в процессе работы.
Для защиты лакокрасочного покрытия двери при работе с наружной ручкой используйте малярный скотч и мягкую ткань. Скотч наклеивается по периметру ручки, чтобы исключить случайные царапины от инструментов. При снятии стопорных колец или пружинных зажимов удобно применять круглогубцы или специальные съёмники, которые минимизируют риск соскакивания деталей.
Как правильно отсоединить электрические разъемы ручки
Перед началом работы отключите аккумулятор автомобиля, чтобы исключить короткое замыкание. На Рено Дастер электрические разъемы дверной ручки чаще всего расположены за пластиковой накладкой или под защитным кожухом. Найдите фиксаторы разъемов – обычно это защелки или металлические скобы, которые нужно аккуратно отжать тонкой отверткой или пластиковым клином.
Разъемы могут быть двух типов: с прямым подключением (пины в гнездах) или с дополнительной фиксирующей планкой. В первом случае достаточно нажать на защелку и потянуть разъем на себя. Во втором – сначала сдвиньте планку в сторону, освободив контакты, затем отсоедините колодку. Не тяните за провода – только за корпус разъема.
Если разъем не поддается, проверьте наличие скрытых фиксаторов. На некоторых моделях Дастер используется разъем с боковой защелкой, которая блокирует соединение. Ее нужно отжать пальцем или инструментом, одновременно вытягивая колодку. Избегайте резких движений – пластиковые элементы хрупкие и могут сломаться.
При работе с разъемами системы бесключевого доступа (Keyless) обратите внимание на цветовую маркировку проводов. Обычно красный – питание, черный – масса, а желтый или синий отвечают за сигналы антенны. Запомните или сфотографируйте расположение, чтобы не перепутать при обратной сборке.
Если разъем окислен, очистите контакты спиртом или специальным средством для электрических соединений. Не используйте металлические щетки – они могут повредить покрытие контактов. При сильном окислении допустимо аккуратно зачистить поверхность ластиком, но без чрезмерного нажима.
После отсоединения разъема проверьте состояние уплотнительных резинок на колодке. Если они повреждены или потеряли эластичность, замените их перед сборкой. Влага, попавшая в разъем, может вызвать коррозию и сбои в работе электроники. Для защиты от влаги используйте диэлектрическую смазку.
Перед подключением разъема обратно убедитесь, что все контакты сухие и чистые. Вставляйте колодку до характерного щелчка фиксатора – это гарантирует надежное соединение. Если разъем не фиксируется, проверьте правильность ориентации и отсутствие деформации пинов.

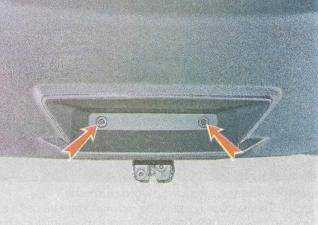

Пошаговая инструкция по демонтажу наружной части ручки
Отсоедините клемму аккумулятора, чтобы исключить случайное срабатывание центрального замка или сигнализации. На Рено Дастер это особенно важно из-за особенностей электропроводки ручки: при демонтаже без отключения питания возможны короткие замыкания или повреждение блока управления.
Снимите декоративную заглушку с торца двери, поддев её плоской отвёрткой с тонким жалом. Заглушка крепится на пластиковых защёлках, расположенных в двух точках – сверху и снизу. Избегайте чрезмерного усилия: при сильном нажатии защёлки ломаются, и заглушку придётся заменять.
Выкрутите винт Torx T20, скрытый под заглушкой. Он фиксирует ручку к внутреннему механизму. На Дастере этот винт часто покрыт заводской смазкой, поэтому после выкручивания протрите резьбу ветошью, чтобы избежать попадания грязи в замок при обратной сборке.
Потяните наружную часть ручки на себя, одновременно нажимая на фиксатор в её нижней части. Фиксатор – это металлический язычок, который удерживает ручку в пазе двери. Чтобы освободить его, потребуется усилие: вставьте отвёртку в зазор между ручкой и дверью и аккуратно отожмите язычок вниз.
Отсоедините тягу замка, потянув её из пластикового зажима на ручке. Тяга крепится без дополнительных фиксаторов, но может прикипеть – в этом случае используйте силиконовую смазку или WD-40. Не дёргайте резко: пластиковый зажим хрупкий и ломается при чрезмерном усилии.
Отключите разъём электропроводки, если ручка оснащена кнопкой бесключевого доступа. Разъём расположен на внутренней стороне ручки и фиксируется защёлкой. Нажмите на неё пальцем или отвёрткой, затем потяните разъём в сторону. Перед отсоединением убедитесь, что провода не перекручены и не натянуты.
Как снять внутреннюю облицовку двери перед разборкой ручки
Перед началом работы отключите аккумулятор автомобиля, чтобы исключить случайное срабатывание электростеклоподъемников или центрального замка. На Рено Дастер облицовка крепится на пластиковых пистонах и винтах, скрытых под декоративными заглушками. Первым делом снимите ручку открывания двери: подденьте плоской отверткой фиксирующую скобу, расположенную под ней, и потяните ручку на себя.
Найдите и удалите все видимые винты. На передней двери их три: один под ручкой открывания, второй – в нише подлокотника, третий – в нижней части облицовки у дренажного отверстия. Для задней двери винты расположены аналогично, но их может быть два. Используйте крестовую отвертку PH2 или биту T20 в зависимости от типа крепежа.
Отсоедините электрические разъемы, если они есть. На облицовке могут быть подключены провода к динамику, блоку управления стеклоподъемником или подогреву зеркал. Аккуратно отожмите фиксаторы разъемов пальцами или тонкой отверткой, не тяните за провода. Запомните расположение каждого коннектора, чтобы не перепутать при сборке.
Начинайте отделять облицовку с нижнего угла, ближайшего к дверному замку. Вставьте пластиковую лопатку или широкую отвертку между дверью и панелью, аккуратно отжимая пистоны. Не прилагайте чрезмерных усилий – пистоны хрупкие и легко ломаются. Пройдитесь по периметру, постепенно освобождая облицовку. Особое внимание уделите верхней части, где панель фиксируется защелками.
После снятия облицовки отложите ее в сторону, не допуская перекручивания проводов. Если на двери установлен влагозащитный экран, не снимайте его без необходимости – он предотвращает попадание влаги на механизмы. Осмотрите внутреннюю полость двери на предмет коррозии или повреждений уплотнителей. При наличии ржавчины обработайте участки преобразователем и нанесите антикоррозийное покрытие.
Проверьте состояние дренажных отверстий в нижней части двери. Засорение приводит к скоплению влаги и ускоренному износу механизмов. Прочистите их проволокой или сжатым воздухом. Если облицовка снималась для доступа к ручке, убедитесь, что тросик замка не перекручен и свободно перемещается в оболочке.
Сборку проводите в обратной последовательности. Сначала защелкните верхние крепления облицовки, затем установите пистоны по периметру, прижимая панель до характерных щелчков. Закрутите винты с усилием 2–3 Н·м, не перетягивая. Подключите разъемы, установите ручку открывания двери и проверьте работоспособность всех механизмов перед окончательной фиксацией панели.
Особенности отсоединения тяг и механизмов замка
На Рено Дастер тяги замка фиксируются пластиковыми защёлками с цветовой маркировкой: белая – для наружной ручки, чёрная – для внутренней. Перед отсоединением снимите фиксатор, поддев его тонкой отвёрткой с плоским жалом под углом 45°, чтобы не повредить посадочное гнездо. Усилие прилагайте строго в направлении от замка, иначе защёлка лопнет – оригинальная деталь стоит от 1200 рублей, а аналог редко выдерживает повторную установку.
Механизм замка крепится двумя болтами Torx T20, расположенными под декоративной накладкой. После их выкручивания замок смещается вниз на 3–5 мм, освобождая доступ к тягам. Если при демонтаже слышен скрип, смажьте направляющие силиконовой смазкой – заводская смазка теряет свойства после 50 000 км пробега, что приводит к заеданию тяг при температуре ниже -10°C.
Тяга блокировки двери (серая, диаметр 4 мм) отсоединяется последней. Её наконечник имеет овальное сечение – при установке ориентируйте его параллельно плоскости замка, иначе дверь не будет блокироваться с брелока. Проверьте состояние резиновых втулок на тягах: трещины или деформация свыше 1 мм приводят к люфту и самопроизвольному открыванию двери на неровностях.
После отсоединения всех тяг замок извлекается через технологическое отверстие в дверной карте. Если он не выходит, проверьте наличие дополнительного крепления – на моделях с 2018 года устанавливают пружинный фиксатор на нижней кромке. При сборке затягивайте болты крест-накрест моментом 8 Н·м, превышение приведёт к деформации корпуса замка и заклиниванию механизма.
Как избежать повреждения крепежных элементов при разборке
Перед началом работы подготовьте инструменты с точным соответствием типу крепежа. Для винтов Torx на дверной ручке Рено Дастер используйте биты T15 или T20 – применение неподходящего размера приведёт к срыву шлицов. Шестигранные болты требуют ключей с чётким профилем, без зазоров, иначе грани будут деформированы. Проверьте состояние инструмента: изношенные биты или ключи с зазубринами увеличивают риск повреждения в 3–4 раза.
Фиксируйте крепёж при откручивании. Нажимайте на отвёртку или ключ с усилием, направленным строго вдоль оси винта, чтобы предотвратить перекос. Для закисших элементов используйте проникающую смазку (например, WD-40 или Liquid Wrench) за 10–15 минут до работы – это снижает крутящий момент на 20–30%. Если винт не поддаётся, прогрейте его паяльником или строительным феном до 60–80°C: металл расширится, и резьба освободится без срыва.
Избегайте ударных инструментов. Удары молотком по отвёртке или ключу деформируют шлицы и головки болтов. Вместо этого применяйте рычаг: наденьте на рукоятку ключа трубу длиной 30–40 см для увеличения момента силы. При работе с пластиковыми клипсами используйте специальные съёмники с плоскими наконечниками – поддевание отвёрткой ломает фиксаторы в 70% случаев. Для защёлок из хрупкого пластика (например, на обшивке двери) нагрейте их феном до 50°C, чтобы повысить эластичность.
Храните снятые крепёжные элементы в магнитном лотке или пластиковом контейнере с ячейками. Это предотвращает потерю и случайное повреждение резьбы при контакте с другими деталями. Перед сборкой очистите резьбу метчиком или плашкой соответствующего размера – остатки грязи или коррозии увеличивают усилие затяжки на 15–25%, что приводит к обрыву винтов. Затягивайте крепёж динамометрическим ключом: для винтов M5 на ручке Дастера момент составляет 4–5 Н·м, превышение ведёт к срыву резьбы в алюминиевом корпусе.
Проверка состояния деталей ручки после снятия
После демонтажа ручки Рено Дастер осмотрите металлический каркас на предмет трещин или деформаций. Особое внимание уделите зонам крепления к дверной панели – здесь часто возникают усталостные напряжения. Проверьте состояние пластиковых защёлок: на них не должно быть сколов или следов износа, иначе ручка не зафиксируется надёжно. Если обнаружены повреждения, замените каркас целиком – ремонту он не подлежит.
Оцените состояние возвратной пружины и тяги. Пружина должна сохранять упругость, без признаков растяжения или коррозии. Тяга не должна иметь люфта в местах соединения с механизмом замка – это приводит к провисанию ручки. Для проверки подвижности тяги подвигайте её вручную: движение должно быть плавным, без заеданий. При малейших сомнениях в работоспособности замените детали комплектом.
- Пластиковые направляющие втулки – износ приводит к люфту ручки. Замените, если зазор превышает 0,5 мм.
- Резиновые уплотнители – трещины или потеря эластичности вызывают попадание влаги в механизм. Проверьте герметичность прилегания.
- Электрические контакты (для моделей с кнопкой) – окисление или обрыв проводов нарушает работу центрального замка. Зачистите или пропаяйте соединения.
Смажьте подвижные элементы перед сборкой. Используйте силиконовую смазку для пластиковых деталей и литол-24 для металлических шарниров. Наносите состав тонким слоем, избегая избытка – это предотвратит скопление пыли и грязи. После смазки проверьте работу механизма вручную: ручка должна возвращаться в исходное положение без усилий, а тяга – чётко передавать усилие на замок.
Сборка дверной ручки в обратном порядке
Установите пружинный механизм в посадочное гнездо ручки, совместив выступы на пружине с пазами корпуса. Проверьте фиксацию – пружина должна свободно вращаться без перекосов. Если при сборке слышен скрип или заедание, разберите узел и очистите контактные поверхности от остатков смазки или грязи. Нанесите тонкий слой пластичной смазки (например, Литол-24) на витки пружины и точки соприкосновения с металлическими элементами.
Вставьте тягу замка в отверстие ручки, зафиксировав её пластиковым фиксатором. Убедитесь, что тяга не перекручена и свободно перемещается при нажатии на ручку. При установке наружной части ручки совместите крепёжные отверстия с резьбовыми втулками на двери, затяните винты с моментом 3–4 Н·м, избегая перетяжки – это может деформировать пластиковый корпус. Перед окончательной затяжкой проверьте плавность хода ручки, нажав на неё 3–4 раза.
Подключите электрический разъём к блоку управления замком (если ручка с кнопкой). Убедитесь, что фиксаторы разъёма защёлкнулись, а провода не пережаты между металлическими кромками двери. После сборки протестируйте работу замка с обеих сторон: ручка должна возвращаться в исходное положение без задержек, а дверь – открываться с первого нажатия. Если ручка проваливается или не фиксируется, разберите узел повторно и проверьте целостность пружины и тяги.
Типичные ошибки при разборке и как их не допустить
Первая и самая распространенная ошибка – игнорирование последовательности снятия элементов. На Renault Duster дверная ручка крепится на скрытых защелках и винтах, расположенных под декоративными накладками. Если начать тянуть ручку без предварительного демонтажа облицовки двери, можно сломать пластиковые фиксаторы. Перед началом работ изучите схему расположения крепежа: два винта под заглушками в нижней части ручки и один – под резиновым уплотнителем на торце двери.
Вторая ошибка – применение чрезмерной силы при отсоединении тяг замка. Тяга соединяется с ручкой через пластиковый или металлический штифт, который легко деформируется при резких движениях. Чтобы избежать повреждений, сначала отсоедините тягу от замка, нажав на фиксатор тонкой отверткой, а затем аккуратно выведите ее из паза ручки. Если штифт закис, используйте проникающую смазку WD-40 и дайте ей подействовать 10–15 минут.
Многие владельцы забывают отключить электрические разъемы при снятии ручки с электроприводом. На моделях с 2018 года ручка может быть оснащена датчиком положения или подсветкой. Перед демонтажем отсоедините клемму аккумулятора или хотя бы разъем проводки, расположенный под облицовкой двери. Игнорирование этого шага приводит к короткому замыканию или срабатыванию ошибок в бортовом компьютере.
Распространенная проблема – потеря мелких деталей при разборке. Винты, шайбы и пружинные фиксаторы часто падают в дверную полость или теряются на рабочем месте. Чтобы этого избежать:
- Используйте магнитную ленту для удержания винтов.
- Размещайте снятые детали в отдельных контейнерах с маркировкой.
- Закройте отверстие в двери ветошью, чтобы предотвратить падение элементов внутрь.
Неправильный выбор инструмента – еще одна причина поломок. Для снятия заглушек и накладок используйте пластиковые лопатки или специальные съемники. Металлические отвертки оставляют царапины на пластике и могут повредить лакокрасочное покрытие. Для винтов Torx (обычно T20 или T25) применяйте только качественные биты, иначе грани сорвутся, и выкрутить крепеж станет невозможно.
Ошибка при сборке – неверная установка уплотнительных резинок. После демонтажа ручки часто смещаются или повреждаются резиновые прокладки, отвечающие за герметичность двери. Перед установкой новой ручки проверьте состояние уплотнителей: они должны плотно прилегать к металлу без зазоров. Если резинка порвана, замените ее – иначе в салон будет проникать влага и пыль.
Последняя, но не менее важная ошибка – пренебрежение проверкой работоспособности после сборки. Перед установкой облицовки двери убедитесь, что ручка свободно возвращается в исходное положение, замок срабатывает без заеданий, а тяга не задевает другие элементы. Если ручка болтается или не фиксируется, проверьте затяжку винтов и правильность установки пружинных механизмов. Только после тестирования можно окончательно закрывать дверь и эксплуатировать автомобиль.
