Двигатель мотоцикла «Муравей» (модель ИЖ ПД-10) рассчитан на компрессию в диапазоне 6,5–7,5 кгс/см². Эти значения обеспечивают оптимальное сгорание топливной смеси и стабильную работу агрегата. При снижении показателя до 5,5 кгс/см² мотор теряет мощность, увеличивается расход масла, а запуск становится затруднительным. Превышение нормы (свыше 8 кгс/см²) указывает на нагар в камере сгорания или износ поршневых колец.
Проверка компрессии проводится компрессометром с резьбовым наконечником под свечное отверстие. Перед измерением двигатель прогревают до 70–80°C, выворачивают свечу, полностью открывают дроссельную заслонку и прокручивают коленвал стартером 3–5 секунд. Для точности замер повторяют 2–3 раза с интервалом в 1 минуту. Разница между цилиндрами не должна превышать 0,5 кгс/см².
Основные причины падения компрессии: износ поршневых колец (до 40% случаев), залегание колец из-за нагара, повреждение прокладки головки блока (трещины, прогорание), износ зеркала цилиндра или клапанов. При снижении показателя на 1–1,5 кгс/см² требуется частичная разборка двигателя для дефектовки. Если компрессия упала ниже 4 кгс/см², необходим капитальный ремонт с заменой поршневой группы и расточкой цилиндра.
Для поддержания компрессии в норме рекомендуется использовать масло М-8В или аналоги с вязкостью SAE 20W-40, менять его каждые 1500–2000 км. Избегайте длительной работы на холостом ходу – это ускоряет образование нагара. При первых признаках падения компрессии (дым из выхлопной трубы, затрудненный запуск) проведите диагностику, не дожидаясь критического износа.
Норма компрессии в двигателе Муравей: проверка и причины
Двигатель мотоцикла «Муравей» (ТГ-200) рассчитан на компрессию в диапазоне 6,5–8,5 кгс/см². Отклонение от этих значений указывает на износ деталей цилиндропоршневой группы (ЦПГ) или неисправности клапанного механизма. Для точной диагностики используют компрессометр с резьбовым наконечником, так как резиновые адаптеры дают погрешность из-за утечек воздуха.
Проверка проводится на прогретом двигателе (температура масла 60–80°C) при полностью открытой дроссельной заслонке. Порядок действий:
- Снимите свечу зажигания.
- Установите компрессометр в свечное отверстие.
- Прокрутите коленвал стартером (не менее 5 секунд).
- Зафиксируйте показания и повторите замер 2–3 раза для усреднения.
Разница между цилиндрами не должна превышать 0,5 кгс/см². При значениях ниже 5,5 кгс/см² двигатель требует капитального ремонта.
Основные причины снижения компрессии:
- Износ поршневых колец – характерен стук при работе, повышенный расход масла (более 100 г на 1000 км). Подтверждается замером компрессии с добавлением 5–10 мл масла в цилиндр: если показания вырастут на 1–2 кгс/см², кольца изношены.
- Прогар клапанов – сопровождается хлопками в карбюратор или глушитель. Компрессия не восстанавливается после добавления масла. Требуется притирка или замена клапанов.
- Износ цилиндра или поршня – эллипсность свыше 0,15 мм, задиры на зеркале. Диагностируется эндоскопом или разборкой.
- Повреждение прокладки ГБЦ – белый дым из выхлопа, пузырьки в охлаждающей жидкости. Компрессия падает равномерно по всем цилиндрам.
При компрессии выше 9 кгс/см² возможны отложения нагара в камере сгорания или неправильная регулировка клапанов. В этом случае проверьте тепловые зазоры (норма для «Муравья» – 0,05 мм на впуске, 0,07 мм на выпуске) и очистите камеру сгорания от нагара.
Для продления ресурса ЦПГ используйте масло М-8В или аналоги с вязкостью SAE 20W-50. Замену проводите каждые 1500 км. Избегайте длительной работы на холостом ходу – это ускоряет закоксовку колец. При эксплуатации в пыльных условиях меняйте воздушный фильтр каждые 500 км.
Если после ремонта компрессия не восстанавливается, проверьте герметичность картера: подсос воздуха через сальники коленвала или прокладку картера снижает эффективность продувки. Для проверки нанесите мыльный раствор на стыки – появление пузырьков укажет на утечку.
Замер компрессии – первый шаг в диагностике двигателя. При значениях ниже 6 кгс/см² дальнейшая эксплуатация приведет к заклиниванию поршня или обрыву шатуна. Ремонт ЦПГ обойдется в 3–5 раз дешевле замены двигателя, поэтому не откладывайте проверку при появлении первых признаков неисправности.
Какая компрессия считается нормальной для двигателя Муравей
Для двигателя Муравей (ТГ-200) нормальная компрессия составляет 6,5–7,5 кгс/см². Эти значения актуальны для исправного мотора с пробегом до 20 000 км. При износе цилиндропоршневой группы допустимо снижение до 5,5 кгс/см², но эксплуатация с такими показателями ускоряет износ и ведет к потере мощности.
Разница компрессии между цилиндрами не должна превышать 0,5 кгс/см². Превышение этого порога указывает на неравномерный износ, повреждение колец или клапанов. Например, если в одном цилиндре 7,0 кгс/см², а в другом – 6,2 кгс/см², требуется диагностика.
На новых или капитально отремонтированных двигателях компрессия может достигать 8,0 кгс/см². Это связано с приработкой деталей и отсутствием зазоров. Однако стабильные значения выше 7,5 кгс/см² на пробеге свыше 5 000 км свидетельствуют о чрезмерном нагаре или неправильной регулировке клапанов.
При проверке компрессии важно учитывать температуру двигателя. Оптимальные условия – 70–80°C. Холодный мотор покажет заниженные значения (на 1–1,5 кгс/см² ниже нормы), что исказит результаты. Также влияет состояние свечи зажигания: загрязненная или неисправная свеча снижает показания на 0,3–0,7 кгс/см².
Если компрессия ниже 5,0 кгс/см², двигатель теряет тягу, увеличивается расход масла и топлива. Причиной может быть прогорание поршня, залегание колец или износ гильзы. В таких случаях требуется разборка и замена изношенных деталей.
Для точной диагностики рекомендуется проводить замер дважды: сухим и с добавлением 5–10 мл моторного масла в цилиндр. Если после заливки масла компрессия резко возрастает (на 1,5–2 кгс/см²), проблема в износе колец или цилиндра. Если изменений нет – неисправны клапаны или прокладка ГБЦ.
На двигателях с воздушным охлаждением (как у Муравья) компрессия может незначительно колебаться в зависимости от температуры окружающей среды. В жару (+30°C и выше) допустимо снижение на 0,2–0,3 кгс/см² из-за расширения металла. В мороз (-10°C и ниже) показания могут быть завышены на аналогичную величину.
Регулярная проверка компрессии – обязательная процедура при ТО двигателя Муравей. Рекомендуется проводить замер каждые 5 000 км или при появлении признаков неисправности: затрудненный запуск, дым из выхлопной трубы, повышенный расход масла. Своевременное выявление отклонений позволяет избежать дорогостоящего ремонта.

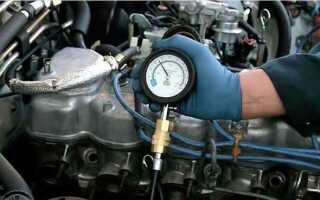

Необходимые инструменты для измерения компрессии в двигателе
Для точной диагностики компрессии в двигателе мотоцикла «Муравей» потребуется компрессометр с диапазоном измерений от 0 до 15 кгс/см² и резьбовым или резиновым наконечником под свечное отверстие М14×1,25. Модели с манометром класса точности не ниже 1,5 и шкалой с ценой деления 0,1 кгс/см² обеспечат минимальную погрешность. Дополнительно понадобится свечной ключ на 21 мм с удлинителем для демонтажа свечей зажигания, а также шприц с моторным маслом (5–10 мл) для проверки состояния поршневых колец. При отсутствии штатного переходника для карбюраторных двигателей используйте адаптер с обратным клапаном, исключающий утечку давления.
Вспомогательные инструменты: мультиметр для проверки напряжения на катушке зажигания (должно быть не менее 12 В при прокрутке стартером), динамометрический ключ с моментом затяжки 20–25 Н·м для свечей, а также набор щупов для контроля зазора в клапанах (0,05–0,07 мм для впускных, 0,08–0,1 мм для выпускных). Работайте при температуре двигателя 70–80°C – холодный мотор даст завышенные показания из-за увеличенных тепловых зазоров.

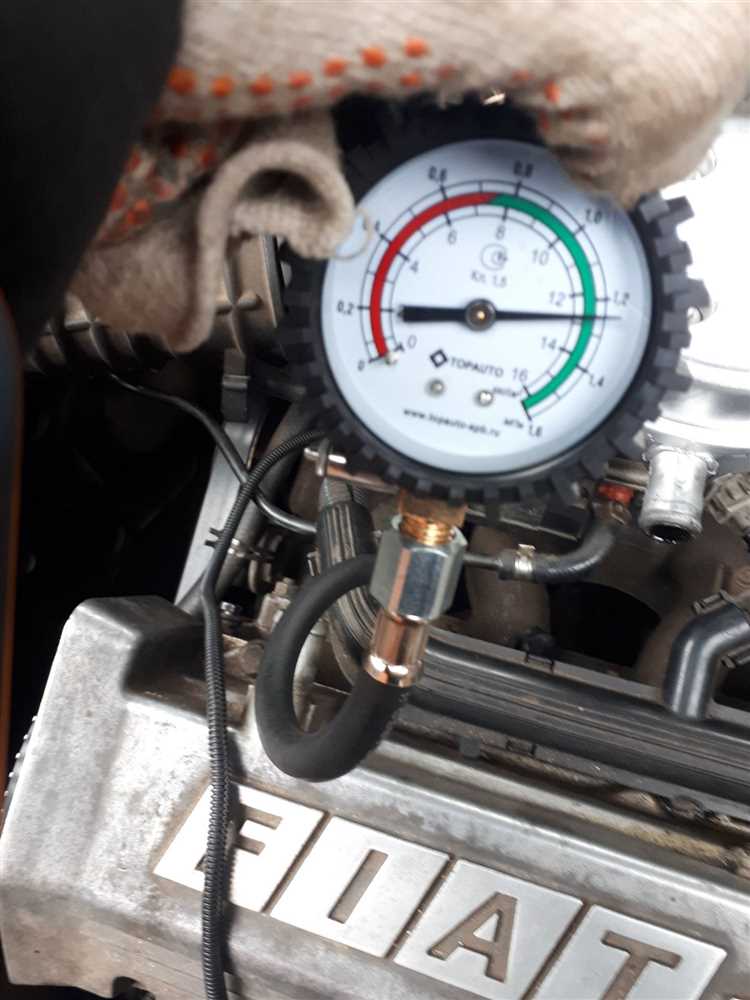

Пошаговая инструкция проверки компрессии на мотоцикле Муравей
Перед началом проверки убедитесь, что двигатель прогрет до рабочей температуры (60–80°C). Холодный мотор даст заниженные показания, так как масло не обеспечивает должного уплотнения. Отключите зажигание, сняв высоковольтный провод со свечи, чтобы исключить случайный запуск. Демонтируйте свечу зажигания ключом на 21 мм – резьба М14×1,25, момент затяжки 20–25 Н·м.
Установите компрессометр в свечное отверстие. Для мотоцикла «Муравей» подходит прибор с диапазоном измерения 0–10 кгс/см² и резиновым наконечником для герметизации. Плотно прижмите манометр, чтобы избежать утечек воздуха – даже небольшой зазор исказит результат. Если используете адаптер с резьбой, затяните его с усилием 10–15 Н·м.
Прокрутите коленвал кикстартером 5–7 раз до стабилизации показаний на манометре. Нормальная компрессия для двигателя «Муравей» (Т-200) составляет 6,5–8 кгс/см². Разница между цилиндрами не должна превышать 0,5 кгс/см². Если значение ниже 5 кгс/см², требуется диагностика поршневой группы, клапанов или прокладки головки блока.
Для точной оценки состояния ЦПГ проведите тест с добавлением 10–15 мл моторного масла в цилиндр через свечное отверстие. Если компрессия резко возрастет (на 1–2 кгс/см²), проблема в износе поршневых колец или цилиндра. Если показания не изменятся – проверьте герметичность клапанов или целостность прокладки ГБЦ. Запишите результаты для сравнения при последующих проверках.
После завершения измерений установите свечу на место, затянув её с указанным моментом. Подключите высоковольтный провод и запустите двигатель для проверки работы. Если компрессия критически низкая, избегайте длительных поездок – это приведет к ускоренному износу деталей. Для восстановления нормативных значений потребуется разборка двигателя и замена изношенных элементов.
Как правильно подготовить двигатель к замеру компрессии
Перед проверкой компрессии двигатель «Муравей» должен быть прогрет до рабочей температуры – 75–85°C. Холодный мотор даст заниженные показания из-за увеличенных зазоров между деталями и неполного сгорания топлива. Для точного результата достаточно 10–15 минут работы на холостом ходу после достижения температуры охлаждающей жидкости 80°C.
Отключите систему зажигания, сняв высоковольтный провод с катушки или отсоединив разъем модуля зажигания. Это предотвратит искрообразование и возможное повреждение компонентов при прокрутке стартером. На моделях с электронным зажиганием дополнительно отключите топливный насос, чтобы исключить подачу бензина в цилиндры.
Демонтируйте все свечи зажигания, используя свечной ключ на 21 мм. Работайте последовательно, начиная с первого цилиндра, чтобы не перепутать провода при обратной установке. Очистите резьбовые отверстия от нагара и грязи сжатым воздухом или ветошью – попадание посторонних частиц в камеру сгорания исказит результаты.
Проверьте состояние аккумулятора: напряжение должно быть не ниже 12,4 В, а стартер – обеспечивать частоту прокрутки не менее 200 об/мин. При слабом аккумуляторе компрессия будет занижена из-за недостаточной скорости вращения коленвала. Зарядите или замените батарею при необходимости.
Убедитесь, что воздушный фильтр чистый или временно снимите его. Загрязненный фильтр создает дополнительное сопротивление на впуске, снижая наполнение цилиндров и, как следствие, показания компрессометра. На двигателях «Муравей» с карбюратором проверьте также свободный ход дроссельной заслонки – она должна открываться полностью.
Закройте дроссельную заслонку и воздушную заслонку карбюратора (если имеется) перед началом замера. Это создаст максимальное разряжение в цилиндре и позволит получить корректные данные. На моделях с инжектором достаточно выжать педаль газа до упора, чтобы открыть дроссель.
Подготовьте компрессометр с подходящим адаптером для свечного отверстия. Для двигателя «Муравей» используйте манометр с пределом измерения до 15 кгс/см² и резьбовым или резиновым наконечником. Перед установкой проверьте герметичность соединений – утечка воздуха приведет к неверным показаниям.
Основные признаки низкой компрессии в двигателе Муравей
Первый и самый очевидный симптом – затруднённый запуск двигателя, особенно на холодную. Если стартер крутит бодро, но мотор схватывает только после нескольких попыток или требует длительного прокручивания, компрессия может упасть до 5–6 кгс/см² вместо положенных 8–9 кгс/см². В особо запущенных случаях двигатель не заводится вовсе, даже при исправной системе зажигания и подачи топлива. Проверка компрессии манометром с шагом в 1 цилиндр поможет локализовать проблему.
Повышенный расход масла – второй характерный признак. При износе поршневых колец или залегании маслосъёмных колпачков масло попадает в камеру сгорания, где частично сгорает, образуя сизый дым из выхлопной трубы. Нормальный расход масла для двигателя Муравья – не более 100 г на 1000 км. Если уровень падает быстрее, а на свечах появляется маслянистый налёт, компрессия, скорее всего, ниже 6,5 кгс/см². Дополнительно проверьте состояние сапуна: его замасливание подтвердит утечку газов в картер.
Снижение мощности и нестабильная работа на холостых оборотах проявляются при падении компрессии до 5–7 кгс/см². Двигатель начинает «троить», вибрировать, а при резком открытии дросселя возможны провалы или хлопки в карбюратор. Особенно заметно это на подъёмах или при полной загрузке мотороллера. Причина – неравномерное сжатие смеси в цилиндрах, из-за чего один из них работает с перебоями или вовсе не участвует в процессе. Для диагностики используйте метод отключения свечей: если при снятии провода со свечи обороты не меняются, цилиндр неисправен.
Посторонние шумы в кривошипно-шатунном механизме – тревожный сигнал. Стук поршней, звонкий металлический лязг или глухие удары при работе на низких оборотах указывают на увеличенные зазоры между поршнем и цилиндром. В двигателе Муравья это часто сопровождается падением компрессии до 4–5 кгс/см², так как изношенные детали не обеспечивают герметичность. При появлении таких звуков эксплуатацию следует прекратить: дальнейшая работа приведёт к задирам на зеркале цилиндра или разрушению поршня.
Наконец, повышенный расход топлива при неизменных условиях эксплуатации – косвенный, но важный признак. При низкой компрессии смесь сгорает не полностью, часть топлива выбрасывается в выхлопную систему, а часть оседает на стенках цилиндра, смывая масляную плёнку. Это ускоряет износ деталей и увеличивает расход бензина на 20–30%. Если мотороллер стал потреблять более 3,5 л на 100 км без видимых причин (например, перегрузки или езды по бездорожью), проверьте компрессию и состояние поршневой группы. Замер проводите на прогретом двигателе, вывернув все свечи и полностью открыв дроссельную заслонку.
Влияние износа поршневых колец на компрессию
Поршневые кольца – критически важный элемент, отвечающий за герметичность камеры сгорания. Их износ напрямую снижает компрессию, так как увеличивается зазор между кольцами и стенками цилиндра. В двигателе «Муравей» допустимый зазор для компрессионных колец составляет 0,15–0,25 мм. Превышение этого значения на 0,1 мм уже приводит к падению компрессии на 10–15%. При износе свыше 0,4 мм компрессия может упасть до 4–5 кгс/см², что делает запуск двигателя затруднительным.
Основные признаки износа колец:
- Повышенный расход масла (более 100 г на 100 км пробега).
- Синий дым из выхлопной трубы при работе под нагрузкой.
- Снижение мощности на 20–30% при падении компрессии ниже 6 кгс/см².
- Появление масляных отложений на свечах зажигания.
Износ колец происходит неравномерно. Наиболее уязвимы верхние компрессионные кольца, так как они работают в условиях высоких температур и давлений. В двигателях «Муравей» с чугунными гильзами абразивный износ ускоряется при использовании некачественного масла или топлива с повышенным содержанием серы. Средний ресурс колец – 30–40 тыс. км, но при эксплуатации в пыльных условиях он сокращается до 15–20 тыс. км.
Для диагностики состояния колец проводят замер компрессии с добавлением 10–15 мл моторного масла в цилиндр. Если после этого компрессия возрастает на 20% и более, проблема именно в кольцах. При меньшем росте или его отсутствии дефект может быть связан с износом клапанов или прокладки ГБЦ. В случае подтверждения износа колец рекомендуется их замена в комплекте с поршнями, так как повторная установка старых поршней с новыми кольцами приведет к быстрому износу последних.
При выборе новых колец для «Муравей» предпочтение отдают изделиям из легированного чугуна с хромовым или молибденовым покрытием. Такие кольца имеют ресурс до 50 тыс. км и лучше сопротивляются абразивному износу. После замены обязательна обкатка двигателя в течение 500 км с ограничением оборотов до 3000 об/мин и использованием масла с пониженной вязкостью (например, М-8В).
Профилактика износа колец включает:
- Использование масла с допуском не ниже API SF и вязкостью 10W-40.
- Замену воздушного фильтра каждые 5 тыс. км.
- Контроль уровня масла и его замену не реже чем через 3 тыс. км.
- Избегание длительной работы на холостом ходу (более 10 минут).
- Регулярную проверку компрессии (каждые 10 тыс. км).

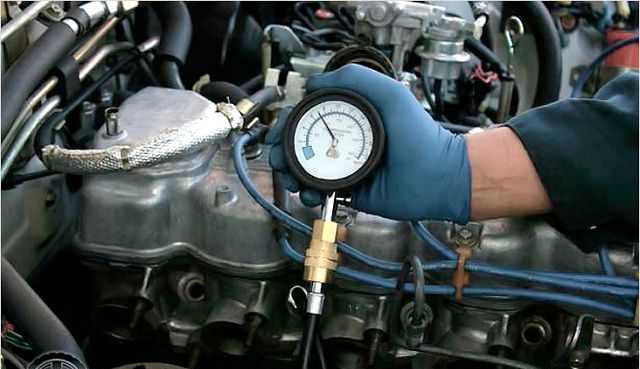

Роль состояния клапанов в поддержании нормальной компрессии
Клапаны в двигателе «Муравей» – критически важный элемент, напрямую влияющий на герметичность камеры сгорания. Даже незначительный износ или деформация тарелок клапанов приводит к падению компрессии на 15–25%, что эквивалентно снижению мощности на 10–15 л.с. при штатных 22 л.с. Особенно уязвимы выпускные клапаны: из-за высоких температур (до 800°C) их кромки прогорают в 2–3 раза чаще впускных, что требует проверки каждые 5 000 км.
Зазор между клапаном и седлом – ключевой параметр. Для двигателя «Муравей» оптимальный тепловой зазор составляет 0,15 мм для впускных и 0,20 мм для выпускных клапанов. Превышение этих значений на 0,05 мм снижает компрессию на 8–12%, а уменьшение зазора до 0,05 мм вызывает неполное закрытие клапана, что ведет к прорыву газов и падению давления до 4–5 кгс/см² (при норме 7–8 кгс/см²). Регулировку зазоров необходимо проводить с использованием щупов класса точности не ниже 0,01 мм.
Износ направляющих втулок клапанов – частая причина снижения компрессии. При увеличении зазора между втулкой и стержнем клапана более 0,1 мм масло начинает проникать в камеру сгорания, образуя нагар на тарелках и седлах. Это ухудшает теплоотвод и приводит к локальному перегреву, что в свою очередь вызывает коробление клапанов. Для диагностики используют нутромер с ценой деления 0,01 мм – при превышении допуска втулки подлежат замене.
Состояние седел клапанов напрямую определяет герметичность прилегания. При износе или выкрашивании седел компрессия падает на 30–40%, даже если клапаны исправны. Для восстановления герметичности применяют притирку с использованием пасты зернистостью 120–220 мкм. Критерий качества притирки – равномерный матовый поясок шириной 1,5–2 мм по всей окружности тарелки клапана. После притирки обязательна проверка на герметичность керосином: при утечке более 5 капель в минуту требуется повторная обработка.
Прогар клапанов – следствие нарушения теплового режима или использования некачественного топлива. В двигателе «Муравей» прогоревший клапан снижает компрессию в цилиндре до 2–3 кгс/см², что делает запуск невозможным. Для выявления прогара используют эндоскоп с подсветкой: характерные признаки – оплавленные кромки тарелки или сквозные отверстия. Замена клапанов требует обязательной проверки соосности стержня и тарелки – допустимое биение не более 0,03 мм.
Упругость клапанных пружин влияет на скорость закрытия клапана и, как следствие, на компрессию. Для двигателя «Муравей» номинальная сила пружины при сжатии до 30 мм должна составлять 25–27 кгс. При снижении усилия до 20 кгс время закрытия клапана увеличивается на 0,02 с, что приводит к прорыву газов и падению компрессии на 10–15%. Проверку проводят на стенде с динамометром – пружины с отклонением более 10% от номинала подлежат замене.
Корректная работа клапанного механизма зависит от состояния толкателей и коромысел. Износ рабочих поверхностей толкателей более 0,05 мм вызывает неравномерный износ кулачков распредвала, что нарушает фазы газораспределения. В результате клапаны закрываются с задержкой, снижая компрессию на 5–8%. Для диагностики используют микрометр – при превышении допуска толкатели шлифуют или заменяют. Регулировку коромысел проводят с учетом износа: при уменьшении высоты более чем на 0,2 мм их восстанавливают наплавкой или заменяют.

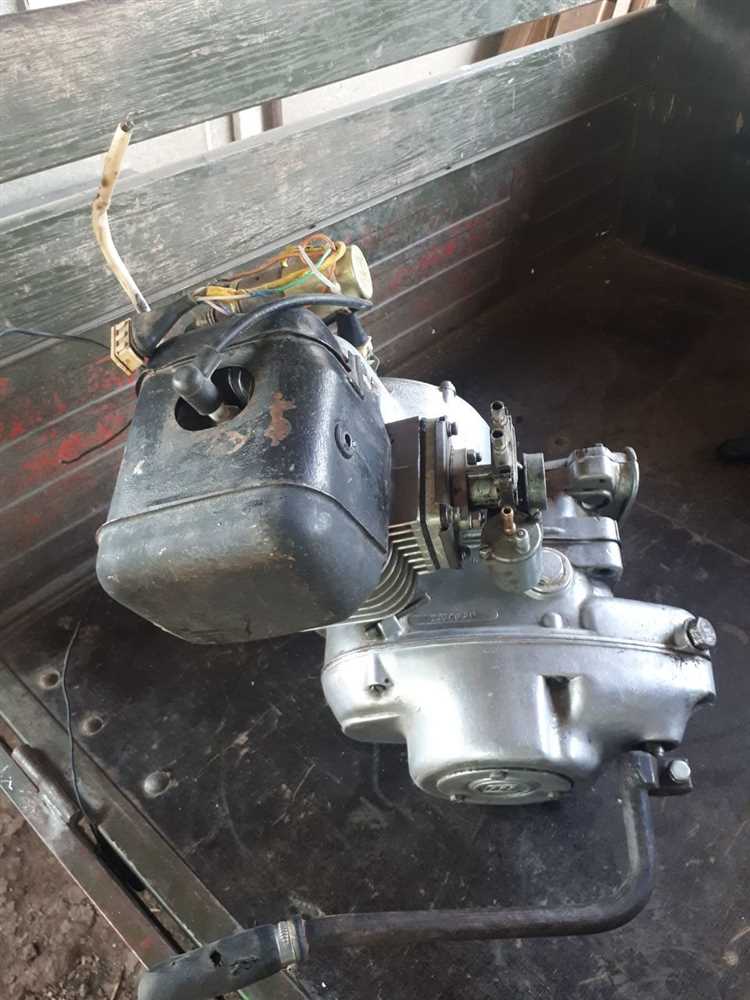

Как проверить герметичность камеры сгорания без компрессометра
Для проверки герметичности камеры сгорания двигателя «Муравей» без компрессометра потребуется шприц медицинский на 20–50 мл, моторное масло (5W-40 или аналогичное), свечной ключ и помощник. Метод основан на оценке сопротивления поршня при прокрутке коленвала вручную. Перед началом работы прогрейте двигатель до рабочей температуры (70–80°C), чтобы зазоры соответствовали реальным условиям эксплуатации.
Выверните свечу зажигания из проверяемого цилиндра. Вставьте носик шприца в свечное отверстие и залейте 10–15 мл масла в камеру сгорания. Масло временно заполнит зазоры между поршневыми кольцами и стенками цилиндра, создавая уплотнение. Если кольца изношены или залегли, масло частично компенсирует утечку газов, что станет заметно при последующей проверке.
Попросите помощника медленно прокручивать коленвал за маховик или кикстартер, наблюдая за сопротивлением. В исправном цилиндре поршень будет двигаться с равномерным усилием, а при подходе к верхней мертвой точке (ВМТ) сопротивление резко возрастет из-за сжатия воздуха. Если усилие остается постоянным или снижается, это указывает на утечку через кольца, клапаны или прокладку головки блока.
Для проверки клапанов используйте метод «продувки». Закройте пальцем свечное отверстие и попросите помощника прокрутить коленвал. В исправном цилиндре воздух будет выходить через выпускной или впускной тракт с характерным шипением. Если воздух выходит через карбюратор или глушитель без сопротивления, клапаны негерметичны. При утечке через сапун или маслозаливную горловину подозревайте износ поршневых колец.
Альтернативный способ – проверка на слух. При прокрутке коленвала вручную прислушайтесь к звукам из свечного отверстия. В герметичном цилиндре воздух будет выходить с четким шипением только в момент открытия клапанов. Если шипение слышно постоянно, это сигнализирует о негерметичности. Для точности сравните звук с соседним цилиндром – разница будет очевидна.
При подозрении на пробой прокладки головки блока проверьте наличие пузырьков в расширительном бачке или масляном щупе. Запустите двигатель на холостых оборотах и наблюдайте за жидкостью в бачке. Появление пузырьков газа указывает на прорыв выхлопных газов в систему охлаждения. Для подтверждения снимите крышку бачка и прижмите ладонь к горловине – при негерметичности прокладки будет ощущаться давление газов.
Зафиксируйте результаты проверки для каждого цилиндра. Если утечка обнаружена, локализуйте ее источник: масло в камере сгорания указывает на кольца, отсутствие сопротивления при прокрутке – на клапаны, пузырьки в бачке – на прокладку. Метод не дает числовых значений компрессии, но позволяет оперативно выявить неисправности и принять решение о дальнейшей диагностике или ремонте.
