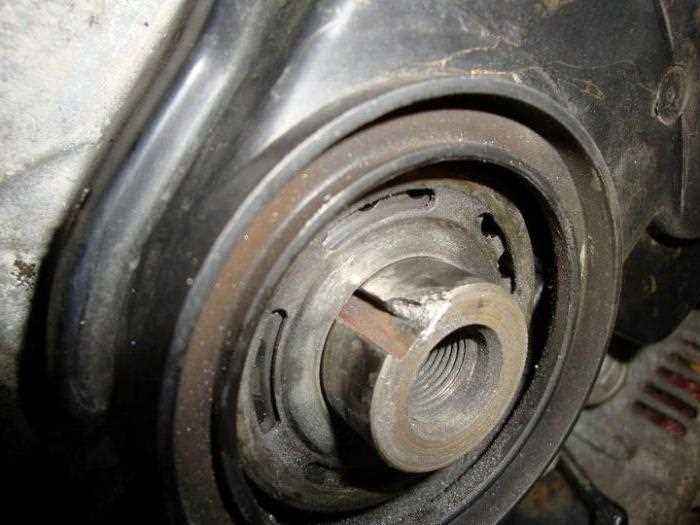

Шкив коленвала ВАЗ 2107 – критически важный элемент привода ГРМ и навесного оборудования. Его крепление осуществляется через центральное отверстие с резьбой, параметры которой напрямую влияют на надежность фиксации. На классических моделях ВАЗ, включая 2107, используется метрическая резьба M18×1,5 с мелким шагом. Этот размер стандартизирован для всех модификаций двигателей 2103, 2106 и их аналогов.
Отличительная особенность резьбы – левое направление нарезки. Это сделано для предотвращения самопроизвольного откручивания шкива под действием крутящего момента. При замене или ремонте важно учитывать этот момент: затяжка болта производится по часовой стрелке, а откручивание – против. Момент затяжки должен составлять 80–90 Н·м, превышение этого значения может привести к срыву резьбы или деформации коленвала.
Для работы с резьбой рекомендуется использовать болт M18×1,5 класса прочности 8.8 или 10.9. Длина резьбовой части болта – не менее 30 мм, чтобы обеспечить надежное сцепление с коленвалом. При установке обязательно применять динамометрический ключ и новую уплотнительную шайбу. В случае повреждения резьбы на коленвале допускается восстановление с помощью метчика M18×1,5 или установки ремонтной втулки.
Тип резьбы – метрическая цилиндрическая с углом профиля 60°. Глубина нарезки в коленвале составляет 25–28 мм. При выборе болта обращайте внимание на отсутствие заусенцев и соответствие классу точности 6g. Использование некачественных крепежных элементов может привести к биению шкива, разрушению резьбы или обрыву болта во время эксплуатации.
Резьба на шкиве коленвала ВАЗ 2107: размер и тип
Шкив коленвала ВАЗ 2107 фиксируется болтом с метрической резьбой M16×1,5. Этот размер стандартизирован для классических моделей ВАЗ с двигателями объемом 1,3–1,6 л. Шаг резьбы 1,5 мм критичен при подборе инструмента: использование болта с другим шагом приведет к повреждению резьбы в коленвале или ослаблению крепления.
Тип резьбы – метрическая, с правым направлением. Глубина посадочного отверстия в коленвале составляет 22 мм, что требует болта длиной не менее 30 мм для надежной фиксации. Превышение длины болта более 35 мм чревато контактом с противовесами коленвала, что вызовет разрушение деталей.
Момент затяжки болта шкива – 90–110 Н·м. Превышение этого значения приводит к деформации резьбы в алюминиевом блоке цилиндров, а недостаточная затяжка – к самоотвинчиванию болта и разрушению шпоночного паза. Для контроля используйте динамометрический ключ с диапазоном измерений до 150 Н·м.
При замене болта обращайте внимание на класс прочности: рекомендуется не ниже 8.8. Болты низкого класса (например, 4.8) не обеспечивают необходимой устойчивости к вибрациям и могут лопнуть под нагрузкой. Оригинальные болты ВАЗ маркируются клеймом «2101» или «2103» на головке.
Для демонтажа шкива используйте съемник с тремя захватами. Попытки снять шкив ударами молотка или монтировкой приводят к повреждению посадочного места на коленвале. Перед установкой нового болта очистите резьбу в коленвале метчиком M16×1,5 и нанесите на первые три витка резьбы фиксатор Loctite 243 или аналогичный.
В случае срыва резьбы в коленвале ремонт возможен двумя способами: установкой резьбовой вставки Helicoil M16×1,5 или рассверливанием отверстия под резьбу M18×1,5 с последующей нарезкой новой резьбы. Второй метод требует замены болта на удлиненный (40–45 мм) и не рекомендуется для двигателей с высокой степенью износа.
Проверяйте состояние шпоночного паза на коленвале при каждой замене шкива. Износ паза более 0,1 мм приводит к проворачиванию шкива и обрыву ремня ГРМ. При обнаружении дефекта паз фрезеруется под ремонтную шпонку увеличенного размера (оригинальная шпонка – 6×6×16 мм).
Какой стандарт резьбы используется на шкиве коленвала ВАЗ 2107
На шкиве коленвала ВАЗ 2107 применяется метрическая резьба с номинальным диаметром M16×1,5. Это стандартный размер для крепления шкива к носку коленчатого вала, соответствующий ГОСТ 9150-2002. Шаг резьбы 1,5 мм обеспечивает надежную фиксацию при высоких динамических нагрузках, характерных для работы двигателя. Важно учитывать, что резьба левая – затяжка болта или гайки производится против часовой стрелки, что предотвращает самопроизвольное откручивание под действием крутящего момента.
Для замены крепежа рекомендуется использовать болты или гайки класса прочности не ниже 8.8 (по ГОСТ Р 52628-2006), с цинковым или фосфатным покрытием для защиты от коррозии. Момент затяжки должен составлять 90–110 Н·м – превышение этого значения может привести к срыву резьбы или деформации носка коленвала. При установке нового шкива или крепежа обязательно проверяйте состояние резьбы на валу: забоины, смятия или коррозия требуют восстановления резьбы метчиком M16×1,5 или замены коленвала.
В случае повреждения резьбы на шкиве допускается использование ремонтных вставок (футорок) с внутренней резьбой M16×1,5 и наружной M18×1,5. Однако такой метод – временное решение, так как увеличивает риск ослабления крепления из-за дополнительного зазора. Для точной идентификации резьбы применяйте резьбомеры или штангенциркуль: наружный диаметр болта должен составлять 15,96–16,00 мм, а шаг проверяется по количеству витков на длине 10 мм (должно быть 6–7 витков).
Точные размеры резьбы болта крепления шкива коленвала
Болт крепления шкива коленвала ВАЗ 2107 имеет метрическую резьбу с номинальным диаметром M16×1,5. Шаг резьбы – 1,5 мм, что соответствует стандартному мелкому шагу для данного диаметра. Длина резьбовой части болта составляет 28 мм, включая фаску и сбег резьбы. Полная длина болта – 55 мм, из которых 27 мм приходится на гладкую часть стержня под головкой.
Класс прочности болта – 8.8, что обеспечивает предел прочности на разрыв не менее 800 МПа и предел текучести 640 МПа. Для замены рекомендуется использовать аналогичные болты с маркировкой 8.8 или выше (например, 10.9), но не ниже указанного класса. Применение болтов с меньшей прочностью может привести к разрушению под нагрузкой.
- Диаметр под ключ – 24 мм (шестигранная головка).
- Высота головки – 10 мм.
- Угол фаски резьбы – 45°.
- Допуск резьбы – 6g (наружная резьба).
При затяжке болта требуется соблюдать момент 90–110 Н·м. Превышение этого значения может вызвать деформацию коленвала или срыв резьбы в блоке цилиндров. Для точного контроля используйте динамометрический ключ. Затяжку производите в два этапа: сначала 50 Н·м, затем доводите до требуемого момента.
Резьба в блоке цилиндров под болт шкива коленвала – M16×1,5 с допуском 6H. Перед установкой нового болта проверьте состояние резьбы в блоке: при наличии задиров или срыва витков используйте метчик M16×1,5 для восстановления профиля. Не применяйте герметики или фиксаторы резьбы – болт должен затягиваться насухо.
Для демонтажа закисшего болта используйте проникающую смазку (например, WD-40) и выдержку не менее 30 минут. При срыве граней головки болта высверлите её и извлеките остатки стержня экстрактором. Не допускайте попадания стружки в масляные каналы коленвала.
В случае замены шкива коленвала проверьте соосность посадочного места под болт. Биение более 0,05 мм приведёт к неравномерной затяжке и возможному ослаблению крепления. Для проверки используйте индикатор часового типа с магнитной стойкой.
При сборке нанесите тонкий слой моторного масла на резьбу болта и опорную поверхность головки. Это снизит трение при затяжке и предотвратит заклинивание. После установки болта прокрутите коленвал вручную на два оборота, чтобы убедиться в отсутствии заеданий.
Инструменты для проверки и восстановления резьбы шкива
Для диагностики резьбы на шкиве коленвала ВАЗ 2107 (М16×1,5 или М18×1,5) применяют калибры-пробки и резьбовые шаблоны. Калибр-пробка с допуском 6H или 7H позволяет оценить износ витков: если инструмент входит с усилием или не вкручивается полностью – резьба требует восстановления. Шаблоны с точностью 0,01 мм помогают выявить сколы и деформации, особенно на первых двух витках, где нагрузка максимальна. При отсутствии калибров используют новый болт крепления шкива: если он вкручивается свободно, но не болтается – резьба в норме.
Основной инструмент для восстановления – метчики для нарезания резьбы. Для шкива ВАЗ 2107 подходят машинные метчики с шагом 1,5 мм из быстрорежущей стали (HSS) или твердосплавные (для чугунных шкивов). Применяют комплект из двух метчиков: черновой (с конусной заходной частью) и чистовой (с полным профилем). Перед работой шкив фиксируют в тисках через мягкие прокладки, чтобы избежать деформации. Метчик смазывают маслом И-20А или специализированной пастой для резьбонарезания, чтобы снизить трение и предотвратить задиры.
- Вороток с трещоткой (квадрат 1/2″ или 3/8″) – для равномерного вращения метчика без перекосов.
- Штангенциркуль с глубиномером – для контроля глубины резьбового отверстия (должна составлять 22–24 мм для М16 и 25–27 мм для М18).
- Набор щупов – для проверки зазора между витками после нарезания (допустимый зазор – не более 0,1 мм).
- Сверло диаметром 14,5 мм (для М16) или 16,5 мм (для М18) – для рассверливания поврежденной резьбы перед восстановлением.
При сильном износе или срыве резьбы используют ремонтные втулки. Для шкива ВАЗ 2107 подходят втулки с наружной резьбой М20×1,5 и внутренней М16×1,5 (или М22×1,5/М18×1,5). Втулку вкручивают в рассверленное отверстие на резьбовом герметике (например, Loctite 243), после чего нарезают новую резьбу метчиком. Альтернатива – спиральные вставки Helicoil из нержавеющей стали: они компенсируют износ и увеличивают ресурс соединения. Для установки требуется специальный инструмент – установочный ключ и сверло под размер вставки (17,5 мм для М16 и 19,5 мм для М18).
После восстановления резьбы проверяют момент затяжки болта шкива: для ВАЗ 2107 он составляет 90–110 Н·м. Используют динамометрический ключ с диапазоном 40–200 Н·м и головку на 19 мм. Если болт затягивается с меньшим усилием – резьба недонарезана или повреждена. В таких случаях повторяют процедуру с метчиком или устанавливают ремонтную втулку. Для контроля биения шкива после сборки применяют индикатор часового типа с магнитной стойкой: допустимое отклонение – не более 0,05 мм.
При работе с алюминиевыми шкивами (редко, но встречаются на тюнингованных двигателях) используют метчики с покрытием TiN или TiCN – они снижают риск заклинивания и увеличивают срок службы инструмента. Для чугунных шкивов подходят стандартные метчики HSS, но с обязательным охлаждением эмульсией или сжатым воздухом. Восстановленную резьбу защищают от коррозии консистентной смазкой (например, Литол-24) или антифрикционным покрытием MODENGY 1003. Хранить инструменты следует в сухом месте, предварительно очистив от стружки и смазав маслом.

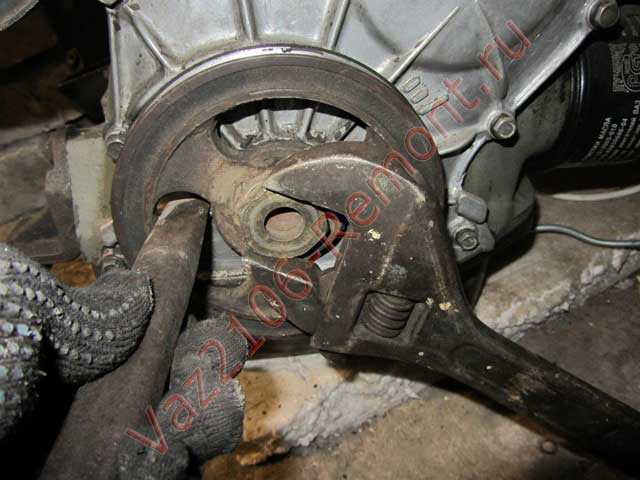

Особенности демонтажа и установки шкива с учетом резьбы
Шкив коленвала ВАЗ 2107 фиксируется болтом М18×1,5 с левой резьбой, что требует вращения ключа по часовой стрелке для откручивания. Перед началом работ зафиксируйте маховик от проворачивания: установите монтажку в зубья венца или используйте специальный стопор через технологическое отверстие в картере сцепления. Применение ударного гайковерта упрощает процесс, но при ручном демонтаже потребуется удлинитель на 300–400 мм для создания достаточного рычага.
При затяжке болта момент должен составлять 100–110 Н·м. Превышение этого значения приводит к деформации резьбы в коленвале или срыву витков. Для точного контроля используйте динамометрический ключ с диапазоном измерений до 150 Н·м. Если ключа нет, затягивайте болт до упора, затем дотяните на 1/4 оборота – этого достаточно для надежной фиксации без риска перетяжки.
Перед установкой очистите резьбу болта и отверстия в коленвале от старого герметика и масляных отложений. Для этого подходит металлическая щетка и растворитель типа 646. Нанесите на резьбу тонкий слой фиксатора резьбы средней прочности (например, Loctite 243), чтобы предотвратить самопроизвольное ослабление болта из-за вибраций. Избегайте попадания фиксатора на посадочную поверхность шкива – это нарушит центровку.
Шкив устанавливается на коленвал с натягом, поэтому для монтажа используйте оправку или старый болт с гайками в качестве проставки. Легкими ударами молотка через деревянную проставку посадите шкив до упора в буртик коленвала. Не применяйте металлические инструменты напрямую – это может повредить поверхность шкива или вызвать перекос при установке.
После затяжки болта проверьте биение шкива с помощью индикатора часового типа. Допустимое значение – не более 0,1 мм. Превышение указывает на деформацию шкива или неправильную посадку. В этом случае демонтируйте деталь и осмотрите посадочные поверхности на наличие задиров или грязи. При необходимости зачистите поверхности мелкой наждачной бумагой (зернистость 400–600).
При демонтаже шкива без съемника используйте два болта М8×1,25 длиной 50–60 мм. Вверните их в технологические отверстия на шкиве и поочередно затягивайте, создавая равномерное усилие. Этот метод исключает повреждение шпоночного паза и предотвращает перекос детали при снятии. Если шкив прикипел, прогрейте его строительным феном до 100–120°C – это расширит металл и облегчит демонтаж.
Особое внимание уделите шпонке: она должна свободно входить в паз коленвала, но без люфта. При установке смажьте шпонку консистентной смазкой (например, Литол-24) для предотвращения коррозии. Если шпонка имеет следы износа или деформации, замените ее – стандартный размер для ВАЗ 2107: 6×6×20 мм. Неправильная посадка шпонки приводит к вибрациям и преждевременному износу ремня ГРМ.
После установки шкива проверьте совпадение меток ГРМ. На шкиве коленвала и крышке привода распредвала нанесены риски, которые должны совпадать при положении поршня первого цилиндра в ВМТ. Если метки не совпадают, ослабьте болт и поверните шкив до точного совмещения, затем повторно затяните с требуемым моментом. Неправильная установка приводит к нарушению фаз газораспределения и снижению мощности двигателя.
