Рулевая система автомобиля – это комплекс механизмов, отвечающих за точность и предсказуемость реакции на поворот руля. Два её ключевых элемента, рулевая тяга и рулевая рейка, часто путают, хотя их функции и конструкция принципиально различаются. Понимание этих отличий критически важно для диагностики неисправностей, выбора запчастей и грамотного обслуживания.
Рулевая рейка – это центральный узел системы, преобразующий вращательное движение рулевого колеса в поступательное перемещение тяг. В современных автомобилях применяются три типа реек: механические, гидравлические (ГУР) и электрические (ЭУР). Средний ресурс рейки составляет 100–150 тыс. км, но при агрессивной езде по неровностям или использовании некачественных жидкостей он может сократиться до 50–70 тыс. км. Признаки износа: стук при проезде ям, люфт руля более 15 градусов, подтекание масла (для ГУР).

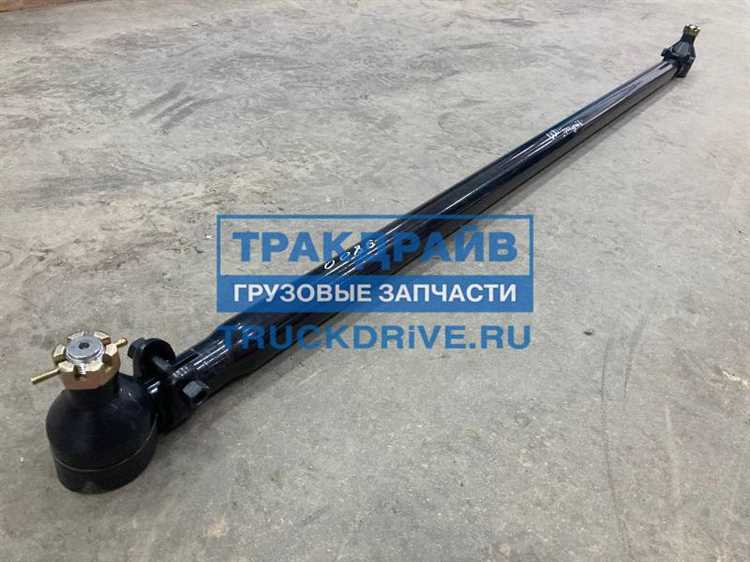

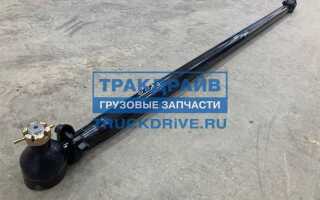

Рулевая тяга – это соединительный элемент между рейкой и поворотным кулаком колеса. Она состоит из двух частей: внутренней (присоединяется к рейке) и наружной (с шаровым наконечником). Средний срок службы тяг – 60–80 тыс. км, но при эксплуатации на дорогах с плохим покрытием или без защитных пыльников он снижается до 30–40 тыс. км. Основные симптомы неисправности: неравномерный износ шин, увод автомобиля в сторону, стук при повороте руля. Замена тяг требует обязательной регулировки сход-развала, иначе шины сотрутся за 1–2 тыс. км.
Главное отличие рейки от тяги заключается в их назначении: рейка – это силовой преобразователь, тяга – передаточный механизм. При диагностике важно помнить, что стук в рулевом управлении может исходить как от рейки (износ зубчатого зацепления), так и от тяг (люфт шаровых наконечников). Для проверки тяг достаточно покачать колесо в горизонтальной плоскости при вывернутом руле – люфт более 2–3 мм указывает на необходимость замены. Рейку проверяют на подъёмнике: при вращении руля в обе стороны не должно быть заеданий или посторонних шумов.
При выборе запчастей отдавайте предпочтение оригинальным деталям или проверенным аналогам (например, Lemförder, TRW, Febi). Дешёвые тяги с некачественными шаровыми наконечниками могут выйти из строя уже через 5–10 тыс. км, а восстановленные рейки часто имеют скрытые дефекты. Если рейка требует ремонта, уточните, какие именно элементы подлежат замене: втулки, сальники, зубчатая пара. Полная замена рейки обойдётся в 20–50 тыс. рублей (в зависимости от модели автомобиля), ремонт – в 10–25 тыс. рублей.
Обслуживание рулевого управления должно быть регулярным. Проверяйте уровень жидкости ГУР каждые 10 тыс. км, осматривайте пыльники тяг на предмет трещин, а при замене масла в ГУР используйте только рекомендованные производителем составы (например, Pentosin CHF 11S для большинства европейских автомобилей). Игнорирование этих правил приводит к ускоренному износу деталей и дорогостоящему ремонту.
Рулевая тяга и рейка: отличия и назначение
Рулевая тяга – это соединительный элемент между рейкой и поворотным кулаком колеса, обеспечивающий передачу усилия от рейки к колёсам. Она состоит из двух частей: внутренней (соединённой с рейкой) и наружной (с шаровым шарниром для крепления к кулаку). Тяги регулируются по длине для настройки схождения колёс. Износ шаровых наконечников тяг проявляется стуком при поворотах или люфтом руля. Замена тяг требуется при появлении зазоров в шарнирах или повреждении резьбы – в среднем каждые 60–100 тыс. км.
Ключевое отличие рейки от тяги заключается в их функциональной роли: рейка – это силовой преобразователь, а тяга – исполнительный механизм. Рейка выходит из строя из-за износа зубьев, коррозии корпуса или утечек жидкости в гидросистемах, тогда как тяги страдают от механического износа шарниров и деформации при ударах. При диагностике рейки проверяют люфт в зацеплении шестерни и планки, а тяги – на наличие свободного хода в шаровых соединениях. Смазка шарниров тяг (например, литолом) продлевает срок службы, но не устраняет износ.
Признаки неисправности рейки: тугой ход руля, течь масла (для ГУР), стук при проезде неровностей. Тяги выдают себя стуком на кочках, неравномерным износом шин или уводом автомобиля в сторону. Замена рейки – сложная процедура, требующая демонтажа подрамника и настройки углов установки колёс. Тяги меняются проще, но после их замены обязательна регулировка схождения. Для продления ресурса рекомендуется избегать резких ударов рулём на месте, регулярно проверять состояние пыльников и использовать качественные запчасти (например, оригинальные или от проверенных брендов – Lemförder, TRW).
Выбор между ремонтом и заменой рейки зависит от степени повреждений: при износе зубьев или трещинах корпуса требуется замена, а при утечках гидравлики возможен ремонт с заменой сальников и уплотнений. Тяги ремонту не подлежат – только замена. При установке новых деталей критически важно соблюдать момент затяжки креплений (например, для шаровых наконечников тяг – 50–70 Н·м) и использовать динамометрический ключ. Игнорирование неисправностей рейки или тяг приводит к потере управляемости и аварийным ситуациям.

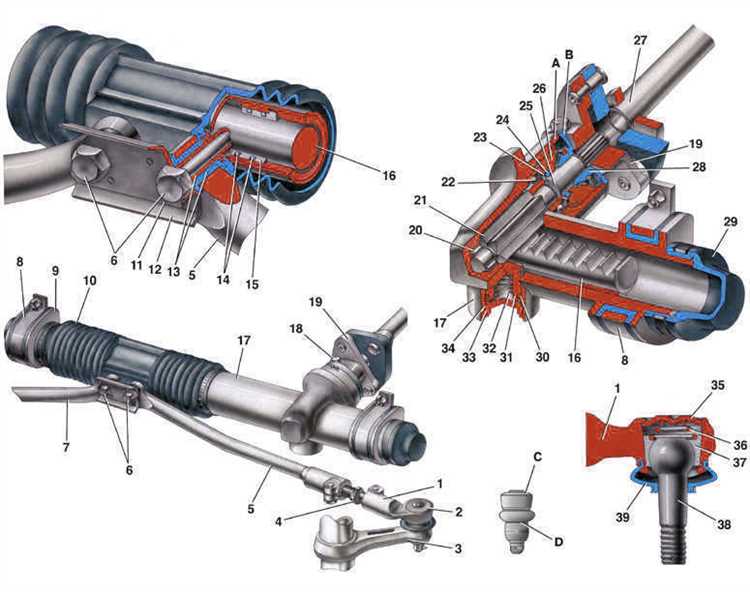

Как устроена рулевая рейка и из каких элементов состоит
Корпус рейки выполняется из алюминиевого сплава или стали, обеспечивая жесткость и защиту внутренних элементов. Внутри корпуса размещены направляющие втулки, центрирующие рейку и предотвращающие её перекос. Втулки изготавливаются из полимерных материалов с низким коэффициентом трения, таких как полиамид или фторопласт, либо из бронзы в более нагруженных системах. Смазка втулок осуществляется консистентной смазкой на основе лития или молибдена, наносимой при сборке.
На концах рейки закреплены рулевые наконечники или тяги, передающие усилие на поворотные кулаки. Наконечники соединяются с рейкой через шаровые шарниры, допускающие угловые перемещения. Шарниры состоят из металлического пальца с шаровой головкой и полимерного вкладыша, обеспечивающего плавность хода. Для защиты от грязи и влаги шарниры закрыты резиновыми пыльниками, срок службы которых напрямую зависит от качества материала – EPDM или силикон выдерживают до 100 000 км пробега.
В системах с гидроусилителем (ГУР) или электроусилителем (ЭУР) рейка дополняется исполнительным механизмом. В ГУР это гидроцилиндр с поршнем, создающим дополнительное усилие на рейку под давлением масла. Поршень уплотняется резиновыми манжетами с тефлоновым покрытием, выдерживающими давление до 120 бар. В ЭУР усилие создается электродвигателем через червячную передачу или непосредственно на рейку, что снижает энергопотребление на 30–40% по сравнению с ГУР.
Регулировка зазора между шестерней и рейкой осуществляется через поджимной механизм. В простых конструкциях это пружина с регулировочным болтом, в более сложных – гидравлический или электрический актуатор. Зазор свыше 0,1 мм приводит к люфту руля и ускоренному износу зубьев. При диагностике рекомендуется проверять зазор с помощью индикатора часового типа, устанавливая его на корпус рейки и перемещая руль на 5–10 градусов.
Срок службы рейки зависит от условий эксплуатации: при езде по неровностям ресурс снижается на 20–30%. Первые признаки неисправности – стук при повороте, течь масла (для ГУР) или повышенный шум электродвигателя (для ЭУР). Замена втулок или пыльников на ранней стадии износа продлевает жизнь рейки на 50 000–70 000 км. При ремонте критически важно использовать оригинальные запчасти: неоригинальные втулки могут иметь отклонения по геометрии до 0,3 мм, что нарушает центровку рейки.
Какую роль выполняет рулевая тяга в системе управления автомобилем
Основная функция тяги – передача усилия с минимальными потерями и деформациями. При повороте руля рейка перемещается влево или вправо, толкая или тяня за собой тягу, которая, в свою очередь, воздействует на рычаг поворотного кулака. Критический параметр – длина тяги: даже миллиметровое отклонение от заводских значений приводит к уводу автомобиля в сторону или неравномерному износу шин. Например, на переднеприводных моделях с подвеской McPherson допустимое отклонение длины тяги не превышает 0,5 мм, иначе нарушается стабильность на скорости свыше 80 км/ч.
Износ рулевой тяги проявляется в люфте шаровых шарниров, что вызывает стуки при проезде неровностей и «разболтанность» руля. Диагностика включает проверку свободного хода наконечников (допустимый люфт – не более 1–1,5 мм) и визуальный осмотр пыльников на предмет трещин. При обнаружении дефектов тягу меняют парой (левую и правую одновременно), так как износ редко бывает симметричным. На автомобилях с гидроусилителем руля (ГУР) неисправная тяга увеличивает нагрузку на насос, сокращая его ресурс на 20–30%.
Выбор тяги зависит от типа подвески и условий эксплуатации. Для внедорожников и коммерческого транспорта предпочтительны усиленные тяги с увеличенным диаметром шарового пальца (18–22 мм против стандартных 14–16 мм), выдерживающие нагрузки до 5 тонн. На спортивных автомобилях используют тяги с полиуретановыми втулками вместо резиновых, что снижает деформацию на 40% и повышает точность управления. При замене важно соблюдать момент затяжки контргайки наконечника (обычно 50–70 Н·м) и использовать динамометрический ключ, чтобы избежать самопроизвольного откручивания.
Эксплуатационный ресурс тяги варьируется от 50 до 150 тыс. км в зависимости от качества дорог и стиля вождения. Агрессивная езда по ямам или частые заезды на бордюры сокращают срок службы на 30–40%. После замены тяги обязательна регулировка углов установки колес (сход-развал), иначе шины сотрутся за 1–2 тыс. км. На автомобилях с адаптивным рулевым управлением (например, BMW с Active Steering) неисправность тяги может вызвать ошибки в системе, так как датчики отслеживают малейшие отклонения в траектории.
Основные признаки неисправности рулевой рейки и тяги
Первый и наиболее очевидный симптом – стук в передней подвеске при движении по неровностям. Он возникает из-за износа шарниров рулевых тяг или люфта в зацеплении рейки. Частота стука увеличивается на мелких ямах и при поворотах руля. Если игнорировать этот признак, со временем люфт усилится, что приведет к неконтролируемым колебаниям колес на скорости.
Увеличенный свободный ход рулевого колеса – второй характерный признак. В норме люфт не должен превышать 10–15 градусов (примерно 3–5 см по ободу руля). Превышение этого значения указывает на износ зубчатого зацепления рейки или ослабление креплений тяг. Для проверки зафиксируйте автомобиль на ровной площадке, запустите двигатель и медленно вращайте руль влево-вправо, отмечая момент начала поворота колес.
- Подтекание жидкости ГУР из-под пыльников рейки или шлангов – критический сигнал. Масло темного цвета с запахом гари свидетельствует о перегреве системы. При потере герметичности рейка быстро выходит из строя из-за недостатка смазки. Проверяйте уровень жидкости каждые 5 000 км, особенно если автомобиль эксплуатируется в городском режиме с частыми поворотами.
- Тугое вращение руля или его заклинивание в одном положении. Причина – деформация вала рейки, разрушение подшипников или заклинивание поршня в гидроусилителе. В механических рейках аналогичный эффект вызывает коррозия зубчатого зацепления. Если руль стал тяжелее после стоянки на морозе, это может указывать на загустевшую жидкость ГУР.
Вибрация на руле при движении по прямой или на поворотах часто связана с деформацией рулевых тяг. Изгиб тяги на 1–2 мм приводит к дисбалансу колес и биению на скорости свыше 60 км/ч. Для диагностики поднимите автомобиль на подъемнике и проверьте тяги на наличие изгибов, прокручивая колеса вручную. Также вибрация может возникать из-за разрушения сайлентблоков крепления рейки.
Неравномерный износ шин по внутренней или наружной кромке – косвенный, но важный признак. Причина – нарушение углов установки колес из-за износа наконечников рулевых тяг или деформации самой тяги. Если протектор стирается «елочкой» или с одной стороны быстрее, чем с другой, проведите сход-развал и замените изношенные элементы. Задержка с ремонтом приведет к необходимости замены шин уже через 10 000–15 000 км.
Скрежет или скрип при повороте руля на месте – признак износа опорных подшипников рейки или сухого трения в шарнирах тяг. В гидравлических системах этот звук может возникать из-за воздуха в системе или неисправного насоса ГУР. Для проверки поддомкратьте переднюю часть автомобиля и попросите помощника поворачивать руль, пока вы слушаете звуки под капотом. Локализовав источник шума, замените неисправный узел.
Самый опасный симптом – самопроизвольный увод автомобиля в сторону при прямолинейном движении. Это указывает на серьезный люфт в рейке или разрушение шарового шарнира тяги. При появлении такого признака немедленно прекратите эксплуатацию автомобиля и обратитесь в сервис. Езда с неисправной рулевой системой увеличивает риск потери управления на 70–80%, особенно на высоких скоростях или при экстренном маневрировании.
Как проверить состояние рулевой тяги и наконечников самостоятельно
Перед началом осмотра загоните автомобиль на ровную площадку и включите ручной тормоз. Поднимите переднюю часть машины домкратом, установив её на надёжные подставки. Снимите колёса, чтобы получить доступ к рулевым тягам и наконечникам. Проверка начинается с визуального осмотра: ищите следы коррозии, трещины на пыльниках, подтёки смазки или механические повреждения металла. Особое внимание уделите местам соединений – здесь чаще всего возникают люфты.
Для проверки наконечников возьмитесь за тягу руками и попробуйте покачать её вверх-вниз и из стороны в сторону. Допустимый люфт – не более 1–2 мм. Если деталь перемещается свободно или слышны стуки, наконечник изношен и требует замены. Проверьте также состояние шарнира: при попытке вращения тяги вокруг своей оси сопротивление должно быть равномерным, без заеданий. Если шарнир проворачивается слишком легко или с рывками, это признак выработки.
Осмотрите пыльники наконечников: они должны быть целыми, без разрывов и трещин. Даже небольшое повреждение приводит к попаданию грязи и влаги внутрь шарнира, ускоряя износ. Если пыльник порван, наконечник придётся менять, даже если люфта пока нет. Проверьте затяжку контргайки на резьбовом соединении тяги с рейкой – ослабление крепления вызывает стуки и неравномерный износ шин.
Для проверки рулевой тяги попросите помощника повернуть руль влево-вправо на небольшой угол, а сами наблюдайте за движением деталей. Тяга должна перемещаться синхронно с рулевым валом, без задержек и рывков. Если заметите, что тяга «отстаёт» или движется неравномерно, это указывает на износ шарниров или внутренних элементов рейки. Обратите внимание на состояние резьбы: сколы, забоины или коррозия затрудняют регулировку схождения.
Проверьте наличие свободного хода в рулевом управлении. Для этого зафиксируйте руль в одном положении и попробуйте покачать колесо влево-вправо. Если при этом слышны стуки или ощущается люфт, проблема может быть не только в наконечниках, но и в износе рулевой рейки или её креплений. В таком случае потребуется более глубокая диагностика на подъёмнике или с использованием специального оборудования.
Измерьте длину рулевых тяг с обеих сторон автомобиля. Разница в длине более 3–5 мм приводит к нарушению схождения и неравномерному износу шин. Для точного замера используйте штангенциркуль или линейку, сравнивая расстояние от центра наконечника до определённой точки на кузове. Если тяги отличаются по длине, их необходимо заменить или отрегулировать схождение на стенде.
После осмотра установите колёса на место и опустите автомобиль. Прокатитесь на небольшой скорости, обращая внимание на поведение руля: вибрации, увод в сторону или стуки при поворотах подтвердят неисправность. Если обнаружены критические дефекты, не откладывайте ремонт – изношенные тяги и наконечники снижают управляемость и могут стать причиной аварии.
