Датчик температуры топлива (ДТТ) в дизельных системах – не просто вспомогательный элемент, а критически важный компонент, напрямую влияющий на эффективность сгорания, расход топлива и долговечность двигателя. При температуре топлива ниже +5°C его вязкость увеличивается на 20–30%, что затрудняет распыление форсунками и снижает качество смесеобразования. ДТТ корректирует параметры впрыска, обеспечивая оптимальное соотношение воздух-топливо даже при экстремальных условиях эксплуатации.
В современных системах Common Rail и насос-форсунках сигнал с ДТТ используется блоком управления для расчета времени впрыска с точностью до 0,1 мс. При неисправности датчика (погрешность свыше ±2°C) ЭБУ переходит в аварийный режим, увеличивая цикловую подачу топлива на 10–15% для компенсации предполагаемого загустения. Это приводит к перерасходу до 8% и повышенному образованию сажи, особенно в режимах частичных нагрузок.
Типичные последствия выхода ДТТ из строя: падение мощности на 5–7%, увеличение дымности выхлопа на 30–40% (по показателю непрозрачности), рост температуры в камере сгорания на 50–70°C. В зимних условиях при температуре топлива ниже −10°C неисправный датчик может вызвать затрудненный запуск из-за неверной коррекции угла опережения впрыска. Рекомендуется проверять сопротивление ДТТ каждые 50 000 км: при 20°C оно должно составлять 2,3–2,7 кОм, при 80°C – 280–350 Ом.
Для диагностики используйте сканер с поддержкой протокола J1939 (для грузовых автомобилей) или ISO 14230 (легковые). Код ошибки P0182 (низкий уровень сигнала) чаще всего указывает на обрыв цепи или загрязнение контактов, P0183 (высокий уровень) – на короткое замыкание. При замене датчика обязательно удаляйте воздух из топливной системы и проводите адаптацию через диагностическое оборудование, иначе возможны сбои в работе насоса высокого давления.
Какую роль играет датчик температуры топлива в работе дизельного двигателя
Датчик температуры топлива (ДТТ) в дизельном двигателе обеспечивает корректировку подачи топлива в зависимости от его вязкости, напрямую зависящей от температуры. При понижении температуры ниже +5°C дизельное топливо густеет, что ухудшает распыление форсунками и увеличивает нагрузку на топливный насос высокого давления (ТНВД). ЭБУ двигателя, получая данные от ДТТ, регулирует момент впрыска и давление в системе Common Rail с точностью до ±0,5 МПа, предотвращая неполное сгорание и образование сажи. В современных системах Euro 6/VI отклонение температуры топлива на 10°C от оптимальной (+40°C) может снизить КПД двигателя на 3–5% и увеличить расход топлива на 2–4%.
Неисправность ДТТ приводит к детонации, повышенному износу плунжерных пар ТНВД и форсунок из-за работы на неподходящих режимах. При выходе датчика из строя ЭБУ переходит в аварийный режим, ограничивая мощность двигателя на 20–30% и увеличивая токсичность выхлопа на 15–25% по NOx. Рекомендуется проверять сопротивление ДТТ каждые 50 000 км: при +20°C оно должно составлять 2,3–2,7 кОм, при +80°C – 280–350 Ом. Замена датчика требуется при отклонении более 10% от номинальных значений или при появлении ошибок P0180–P0183 в бортовом компьютере.
Как неправильные показания датчика влияют на расход топлива
Датчик температуры топлива (ДТТ) в дизельных системах корректирует объем впрыска с учетом плотности горючего. При завышенных показаниях (например, +10°C от реальной температуры) ЭБУ уменьшает подачу топлива на 1–2%, считая его менее плотным. В реальности это приводит к недоливу: двигатель работает на обедненной смеси, теряя мощность и компенсируя это увеличением цикловой подачи. На практике перерасход достигает 3–5% при длительных поездках, особенно в режиме частичных нагрузок.
Заниженные показания ДТТ вызывают обратный эффект: ЭБУ увеличивает дозу впрыска, полагая, что топливо холоднее и плотнее. При ошибке в -15°C система может перелить до 8% горючего сверх нормы. Избыток не сгорает полностью, оседая в виде сажи на форсунках и в камере сгорания. Это снижает КПД на 2–4% уже через 500–700 км пробега, а при эксплуатации в городском цикле – до 12% за счет частых переходных режимов.
- При температуре топлива 20°C и показаниях датчика 5°C расход увеличивается на 0,3–0,5 л/100 км для двигателей объемом 2,0–3,0 л.
- На трассе при скорости 90 км/ч перерасход минимален (0,1–0,2 л/100 км), но в режиме «старт-стоп» достигает 0,8 л/100 км.
- Для грузовых автомобилей с объемом бака 500 л ошибка ДТТ в -20°C приводит к дополнительным затратам 15–20 л на каждую тысячу километров.
Неисправный датчик также влияет на угол опережения впрыска. При завышенных показаниях ЭБУ сдвигает момент впрыска на 1–2° позже, чтобы избежать детонации. Это снижает давление в цилиндре на 5–7%, увеличивая расход на 1,5–3% из-за неполного сгорания. В холодное время года эффект усиливается: при реальной температуре топлива -10°C и показаниях датчика +5°C перерасход может достигать 6–8% за счет ухудшенного распыла.
Косвенные потери возникают из-за загрязнения системы. Избыточное топливо смывает масляную пленку со стенок цилиндров, увеличивая трение. На двигателях с пробегом свыше 150 тыс. км это приводит к росту расхода масла на 0,1–0,3% от объема топлива. Кроме того, сажа забивает сажевый фильтр на 20–30% быстрее, что требует частых регенераций – каждая из них сжигает 1–2 л топлива.
Для диагностики используйте сканер с функцией логгирования данных. Сравните показания ДТТ с эталонным термометром при разных температурах двигателя. Допустимое отклонение – не более ±3°C. При большей разнице замените датчик или проверьте цепь питания: падение напряжения на 0,2 В может вызывать ошибку до 5°C. На двигателях Common Rail с пьезофорсунками критично калибровать ДТТ каждые 60 тыс. км – их чувствительность к температурным отклонениям в 1,5 раза выше, чем у электромагнитных аналогов.
Почему перегрев топлива снижает мощность дизеля и как это связано с датчиком
Перегрев дизельного топлива выше 60–70°C критически снижает его плотность – на каждые 10°C роста температуры плотность падает на 0,5–0,7%. Это напрямую влияет на массовый расход топлива через форсунки: при одинаковом объеме впрыска в цилиндры поступает меньше молекул углеводородов, что уменьшает теплотворную способность заряда. Для двигателя мощностью 300 л.с. перегрев топлива до 90°C может снизить эффективную мощность на 8–12% из-за недозагрузки цилиндров.
Вязкость топлива при нагреве падает экспоненциально: при 20°C она составляет 3–5 мм²/с, а при 80°C – уже 1,2–1,5 мм²/с. Это ухудшает смазывающие свойства, увеличивает износ плунжерных пар ТНВД и форсунок. Кроме того, низкая вязкость приводит к утечкам через зазоры в топливной аппаратуре, снижая давление впрыска на 15–20%. Датчик температуры топлива, установленный на входе в ТНВД или фильтр, фиксирует превышение порога 65°C и передает сигнал в ЭБУ, который корректирует угол опережения впрыска или ограничивает подачу топлива.
При температуре выше 75°C начинается интенсивное образование паровых пробок в топливной магистрали. Даже кратковременное парообразование нарушает стабильность подачи топлива, вызывая пропуски воспламенения и детонацию. Датчик температуры, работающий в диапазоне −40…+125°C с точностью ±1,5°C, позволяет ЭБУ своевременно активировать охлаждение топлива через теплообменник или снизить нагрузку на двигатель, предотвращая аварийные режимы.
Окисление топлива ускоряется при нагреве: при 80°C скорость образования смол и отложений увеличивается в 3–5 раз по сравнению с 40°C. Эти продукты забивают фильтры тонкой очистки и сопла форсунок, снижая их пропускную способность на 20–30%. Датчик температуры, интегрированный в систему диагностики, позволяет отслеживать тренды нагрева и прогнозировать необходимость технического обслуживания – например, замены топливного фильтра или промывки форсунок при превышении порога 70°C более чем на 10 минут за цикл работы.
Тепловое расширение топлива при нагреве с 20°C до 90°C достигает 5–7%, что приводит к увеличению объема в баке и системе. Это создает риск переполнения бака при заправке или срабатывания предохранительных клапанов. Датчик температуры, подключенный к системе управления топливоподачей, корректирует показания уровня топлива в баке, исключая ложные срабатывания датчика низкого уровня. В грузовых автомобилях с системами рециркуляции топлива это также предотвращает обратный заброс горячего топлива в бак, что дополнительно снижает его температуру.
Для двигателей с системой Common Rail перегрев топлива свыше 85°C критичен: при такой температуре снижается эффективность охлаждения форсунок, что приводит к их термическому повреждению. Датчик температуры, установленный на обратной магистрали, позволяет ЭБУ ограничивать давление в рампе до 1600 бар вместо штатных 1800–2000 бар, снижая тепловую нагрузку на компоненты. В экстренных случаях система может переключаться на аварийный режим с пониженной мощностью, предотвращая разрушение форсунок.
Рекомендации по минимизации влияния перегрева: использовать топливные радиаторы с термостатическим управлением, устанавливать датчики температуры на входе и выходе из ТНВД, регулярно проверять калибровку датчиков (допустимое отклонение не более ±1°C). Для двигателей, работающих в жарком климате, целесообразно применять топливо с присадками, снижающими температуру начала окисления на 10–15°C. При превышении температуры топлива 75°C более чем на 5 минут необходимо снизить нагрузку на двигатель на 20–25% до стабилизации показателей.
Какие неисправности датчика температуры топлива приводят к проблемам с запуском двигателя
Датчик температуры топлива (ДТТ) в дизельных системах передает ЭБУ данные для корректировки угла опережения впрыска и цикловой подачи. При обрыве цепи или коротком замыкании контроллер получает некорректный сигнал – обычно экстремально низкое (-40°C) или высокое (150°C) значение. Это вынуждает блок управления переходить в аварийный режим, ограничивая подачу топлива или задерживая впрыск, что особенно критично при холодном пуске. В морозы такая ошибка приводит к недостаточной предварительной подаче топлива, необходимой для прогрева форсунок, и двигатель либо не заводится, либо глохнет после первых оборотов.
Загрязнение или окисление контактов ДТТ вызывает дрейф показаний: реальная температура топлива в баке +20°C, а датчик передает +5°C. ЭБУ, ориентируясь на ложные данные, увеличивает подачу топлива, что приводит к переобогащению смеси. На холостых оборотах это проявляется черным дымом и нестабильной работой, а при запуске – затрудненным воспламенением из-за чрезмерной плотности топлива. Особенно опасно для систем Common Rail, где давление впрыска зависит от температурной компенсации.
Механическое повреждение терморезистора (например, трещина в корпусе) нарушает герметичность, позволяя топливу проникать внутрь датчика. Это искажает сопротивление чувствительного элемента, и ЭБУ фиксирует скачкообразные изменения температуры. В результате блок управления то увеличивает, то уменьшает подачу топлива, что приводит к «плаванию» оборотов при попытке запуска или самопроизвольной остановке двигателя через 2–3 секунды после старта. Диагностика требует проверки сопротивления датчика мультиметром при разных температурах: при +20°C оно должно составлять 2,3–2,7 кОм, при +80°C – 290–330 Ом.

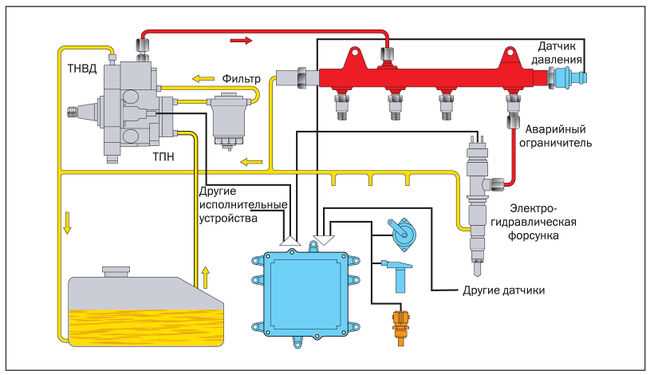

Как датчик температуры топлива взаимодействует с системой впрыска Common Rail
Датчик температуры топлива (ДТТ) в системе Common Rail – ключевой элемент, обеспечивающий корректировку параметров впрыска в зависимости от теплового состояния дизельного топлива. Его сигнал поступает в блок управления двигателем (ЭБУ), где обрабатывается с точностью до ±0,5°C. При изменении температуры топлива на каждые 10°C его плотность меняется на 0,7–0,9%, что напрямую влияет на массовый расход через форсунки. ЭБУ использует эти данные для динамической подстройки времени открытия форсунок и давления в аккумуляторе, предотвращая недолив или перелив топлива.
В системах Common Rail третьего и четвертого поколений (например, Bosch CP4.2 или Delphi DFP6) ДТТ интегрирован в топливную рампу или магистраль низкого давления. Его рабочий диапазон составляет от −40°C до +150°C, а сопротивление изменяется по нелинейной характеристике: 5 кОм при −40°C и 100 Ом при +150°C. ЭБУ сравнивает показания ДТТ с эталонными кривыми, заложенными в карты калибровки, и при отклонении более чем на 5% активирует аварийный режим с ограничением мощности до 60–70% от номинала.
При холодном пуске двигателя (температура топлива ниже +5°C) ЭБУ увеличивает давление в рампе на 15–20 МПа относительно базового значения для компенсации повышенной вязкости топлива. Например, в системе Bosch CRSN4 для двигателей Cummins ISF 2.8 при −20°C давление поднимается с 350 до 420 МПа, а время впрыска продлевается на 12–15%. Без корректировки по ДТТ форсунки не смогут обеспечить требуемую дисперсность распыла, что приведет к неполному сгоранию и росту выбросов сажи на 30–40%.
В условиях высоких температур (выше +80°C) ДТТ сигнализирует ЭБУ о риске кавитации в насосе высокого давления. Для предотвращения этого явления блок управления снижает давление в рампе на 10–15% и активирует дополнительные циклы охлаждения топлива через теплообменник. В системах с пьезоэлектрическими форсунками (например, Siemens VDO) при температуре топлива выше +120°C ЭБУ переключается на режим «горячего впрыска», сокращая длительность импульса на 8–10% для стабилизации процесса сгорания.
Неисправность ДТТ диагностируется по коду ошибки P0182 (низкий сигнал) или P0183 (высокий сигнал). При этом ЭБУ переходит на резервные значения температуры топлива, зафиксированные в памяти при последнем успешном запуске. Однако такая работа приводит к увеличению расхода топлива на 3–5% и росту токсичности выхлопа. Для проверки датчика рекомендуется использовать мультиметр в режиме омметра: при +20°C сопротивление должно составлять 2,3–2,7 кОм, а при +80°C – 300–350 Ом. Замена ДТТ требуется при отклонении более чем на 10% от эталонных значений.
В современных системах Common Rail с функцией «термоадаптации» ЭБУ постоянно корректирует карты впрыска на основе данных ДТТ, компенсируя сезонные изменения свойств топлива. Например, при переходе с летнего дизеля на зимний (с температурой фильтруемости −20°C вместо −5°C) блок управления автоматически увеличивает давление в рампе на 8–12% и смещает момент начала впрыска на 1–2° по углу поворота коленвала. Это позволяет поддерживать оптимальный баланс между экономичностью и экологическими показателями без вмешательства в настройки системы.
Какие признаки указывают на неисправность датчика температуры топлива в дизеле
- Плавающие обороты на холостом ходу – скачки в диапазоне 100–300 об/мин из-за неверных данных о вязкости топлива, особенно заметные при прогреве двигателя до 40–60°C.
- Увеличенный расход топлива – до 15–20% от нормы при стабильной эксплуатации, так как ЭБУ переходит на аварийный режим с завышенной цикловой подачей.
- Запуск двигателя только после нескольких попыток – при температуре ниже +5°C из-за неверной компенсации холодного топлива, требующей ручной подкачки.
- Появление белого или черного дыма – первый указывает на чрезмерное обогащение смеси (недогоревшее топливо), второй – на неполное сгорание из-за позднего впрыска.
- Ошибки в бортовом компьютере – коды P0180–P0183 (неисправность цепи ДТТ) или P0190–P0193 (несоответствие сигнала), фиксируемые сканером при диагностике.
Для точной диагностики измерьте сопротивление датчика мультиметром: при +20°C оно должно составлять 2,3–2,7 кОм (для большинства дизелей Bosch и Delphi), при +80°C – 200–300 Ом. Отклонение более 10% от эталонных значений указывает на необходимость замены. Проверьте также целостность проводки – обрыв или короткое замыкание в цепи часто имитируют неисправность датчика. При подозрении на сбой исключите влияние других компонентов: замените топливный фильтр, проверьте форсунки на герметичность и давление в рампе (для Common Rail – 250–1800 бар в зависимости от режима).
Как проверить работоспособность датчика температуры топлива без диагностического оборудования
Датчик температуры топлива (ДТТ) в дизельных системах – терморезистор с отрицательным температурным коэффициентом (NTC). Его сопротивление меняется в зависимости от температуры: при 20°C оно составляет 2–6 кОм, при 80°C – 200–500 Ом. Для проверки потребуется мультиметр в режиме измерения сопротивления (20 кОм) и термометр с диапазоном до 100°C. Отсоедините разъем датчика, подключите щупы мультиметра к контактам и сравните показания с эталонными значениями для вашей модели двигателя (например, для Bosch CP3 – 2,5 кОм при 20°C).
Проверка нагревательным элементом позволяет оценить динамику изменения сопротивления. Погрузите датчик в емкость с водой, нагрейте до 60–80°C и зафиксируйте показания мультиметра. Сопротивление должно плавно снижаться без скачков. Если значения «зависают» или изменяются рывками, датчик неисправен. Для точности используйте дистиллированную воду – примеси искажают теплопроводность.
- Визуальный осмотр: проверьте корпус датчика на трещины, окисление контактов или следы коррозии. Даже микротрещины приводят к попаданию топлива внутрь, что искажает показания.
- Проверка питания: включите зажигание, измерьте напряжение на разъеме датчика (должно быть 5 В). Отсутствие напряжения указывает на обрыв цепи или неисправность ЭБУ.
- Замена на заведомо исправный: если есть возможность, установите аналогичный датчик с рабочего двигателя. Если ошибки исчезнут, оригинальный ДТТ подлежит замене.
Косвенные признаки неисправности ДТТ проявляются в работе двигателя: затрудненный холодный пуск, нестабильные обороты на холостом ходу, повышенный расход топлива. Эти симптомы возникают из-за неверного расчета цикловой подачи топлива ЭБУ. Например, при заниженных показаниях температуры блок управления увеличивает дозу впрыска, что приводит к переобогащению смеси и дымлению.
Если мультиметр показывает обрыв (бесконечное сопротивление) или короткое замыкание (0 Ом), датчик однозначно неисправен. При пограничных значениях (например, 1,8 кОм при 20°C вместо 2,5 кОм) проведите повторную проверку после охлаждения двигателя до комнатной температуры. Допустимое отклонение – не более 10% от эталонных данных.
Какие последствия ждут дизель при игнорировании неисправного датчика температуры топлива
Неисправный датчик температуры топлива приводит к подаче некорректных данных в ЭБУ, что вызывает ошибки в расчете цикловой подачи и момента впрыска. При завышенных показаниях температурах топливо воспринимается как более плотное, что снижает объем впрыска на 10–15% – двигатель теряет мощность, растет расход на 5–8% из-за неполного сгорания. При заниженных показаниях ЭБУ компенсирует «холодное» топливо увеличением подачи, что ведет к переобогащению смеси, сажеобразованию и закоксовыванию форсунок уже через 15–20 тыс. км. На морозе ложные данные могут спровоцировать преждевременный запуск подогревателя, перерасход энергии аккумулятора и его глубокий разряд.
Длительная эксплуатация с неисправным датчиком ускоряет износ топливной аппаратуры: ТНВД работает с повышенной нагрузкой, что сокращает его ресурс на 30–40%, а распылители форсунок подвергаются термическим перегрузкам из-за неоптимального впрыска. На дизелях с системой Common Rail игнорирование ошибки P0183 (высокий сигнал датчика) или P0182 (низкий сигнал) приводит к аварийному режиму с ограничением оборотов до 2500–3000 об/мин, а при температуре топлива ниже -10°C – к невозможности запуска из-за блокировки ЭБУ. Замена датчика обходится в 2–5 тыс. рублей, тогда как ремонт форсунок или ТНВД после игнорирования неисправности – в 50–150 тыс. рублей.
