Где находится датчик дроссельной заслонки карнивал 1

Датчик положения дроссельной заслонки (ДПДЗ) на Kia Carnival первого поколения (кузов *KV-II*, 1998–2006 гг.) расположен на корпусе дроссельного узла, с правой стороны двигателя по ходу движения. В зависимости от типа мотора – бензинового *G6CU* (2.5 л) или *G6BA* (3.5 л) – его крепление и подключение могут незначительно отличаться, но общая схема остаётся неизменной.

На двигателях *G6CU* и *G6BA* датчик установлен на торце дроссельного патрубка, напротив оси заслонки. Корпус ДПДЗ закреплён двумя винтами под крестовую отвёртку (*PH2*), а электрический разъём направлен вниз или слегка назад, в сторону моторного щита. Для доступа к нему потребуется снять пластиковую крышку двигателя (если установлена) и отсоединить воздуховод от воздушного фильтра к дросселю.

Перед демонтажем датчика отключите минусовую клемму аккумулятора – это исключит случайное замыкание контактов и сброс адаптаций ЭБУ. При установке нового ДПДЗ обратите внимание на метки совмещения: на корпусе датчика и дроссельном узле нанесены риски, которые должны совпадать. После замены выполните инициализацию заслонки: включите зажигание на 10–15 секунд, не запуская двигатель, затем выключите и подождите 30 секунд перед стартом.

Типичные признаки неисправности ДПДЗ на Carnival 1: плавающие обороты на холостом ходу, провалы при разгоне, ошибки *P0120–P0123* в памяти ЭБУ. Для диагностики используйте мультиметр: при закрытой заслонке напряжение на сигнальном проводе (обычно жёлтый или зелёный) должно составлять *0,45–0,55 В*, при полностью открытой – *4,5–4,8 В*. Если значения выходят за пределы, датчик подлежит замене.

Как найти датчик заслонки на двигателе Kia Carnival первого поколения

Датчик положения дроссельной заслонки (ДПДЗ) на Kia Carnival первого поколения (1998–2006 гг.) расположен на корпусе дроссельного узла. Чтобы его обнаружить, откройте капот и найдите впускной коллектор – массивный пластиковый или металлический блок с подсоединёнными патрубками. Корпус дроссельной заслонки крепится к коллектору болтами и имеет характерный круглый фланец с подводом воздуха. ДПДЗ закреплён на боковой стороне этого корпуса, ближе к задней части двигателя.

На двигателях объёмом 2.5 л (V6) и 2.9 л (CRDi) датчик находится с правой стороны дроссельного узла, если смотреть со стороны водителя. На 2.0-литровых бензиновых моторах (G4JP, G4JS) – с левой. Ориентируйтесь на электрический разъём с тремя или четырьмя проводами: он подключается напрямую к датчику. Разъём обычно чёрного или серого цвета, а сам датчик выполнен из пластика с металлическим крепёжным фланцем.

Для точной идентификации используйте схему расположения компонентов под капотом. На двигателях V6 корпус дроссельной заслонки смещён ближе к салону, а на рядных четырёхцилиндровых – ближе к передней части. Если визуальный поиск затруднён, проследите за жгутом проводов от блока управления двигателем (ECU): один из ответвлений ведёт к ДПДЗ. На моторах CRDi датчик может быть скрыт под пластиковой крышкой, которую необходимо снять.

Перед демонтажем отсоедините клемму аккумулятора, чтобы избежать ошибок в памяти ECU. ДПДЗ крепится двумя винтами под крестовую отвёртку или торкс T20. На некоторых модификациях доступ к датчику перекрывает шланг системы охлаждения или вакуумный усилитель тормозов – их придётся временно отвести в сторону. Не прилагайте чрезмерных усилий при откручивании: корпус датчика хрупкий.

Инструменты, необходимые для доступа к датчику заслонки

Для демонтажа и проверки датчика положения дроссельной заслонки на Kia Carnival 1 (двигатели G6BA, G6CU) потребуется минимальный набор инструментов, адаптированный под специфику крепежа и компоновки моторного отсека. Основной акцент – на прецизионные и узкоспециализированные приспособления, исключающие повреждение пластиковых защелок и электрических разъемов. Подготовьте:

• Торцевую головку на 10 мм с удлинителем (150 мм) – для откручивания болтов крепления корпуса дросселя к впускному коллектору.
• Ключ-трещотку с динамометрической насадкой (момент затяжки болтов – 12–15 Н·м).
• Плоскую отвертку с шириной жала 5 мм – для аккуратного отсоединения фиксаторов разъема датчика (расположены сбоку, требуют бокового нажатия).
• Пинцет с антистатическим покрытием – для извлечения уплотнительного кольца из посадочного гнезда (резина EPDM, склонна к деформации при грубом обращении).
• Очиститель дроссельной заслонки на основе изопропилового спирта (без ацетона) – для удаления нагара с контактных площадок и внутренней поверхности корпуса.

Избегайте использования ударных инструментов (например, молотка) – корпус датчика изготовлен из полиамида PA66-GF30, устойчивого к вибрациям, но чувствительного к точечным нагрузкам. При работе с электрическими контактами отключите минусовую клемму АКБ (напряжение питания датчика – 5 В от ЭБУ, короткое замыкание выведет из строя микросхему контроллера). Для фиксации разъема во время тестирования используйте пластиковые стяжки – металлические хомуты могут повредить изоляцию проводов (сечение 0,5 мм², допустимая нагрузка 3 А).

Пошаговая инструкция по снятию защитных элементов для осмотра датчика

Перед началом работ отключите аккумулятор, сняв клемму «минус». Это исключит случайное замыкание при демонтаже электрических разъемов и защитит бортовую сеть от скачков напряжения. Для доступа к датчику положения дроссельной заслонки (ДПДЗ) на Kia Carnival 1 (двигатели G6BA, G6CU) потребуется снять пластиковый кожух двигателя и частично демонтировать воздуховод.

Снимите верхний кожух двигателя, потянув его вверх с усилием в местах крепления на резиновых опорах. На моделях до 2005 года крепления расположены по периметру: два спереди, одно сзади и два по бокам. На рестайлинговых версиях (2006+) добавлен центральный фиксатор – его нужно отжать пальцами, прежде чем тянуть кожух. Отложите деталь в сторону, избегая попадания грязи на открытые поверхности двигателя.

Ослабьте хомут на гофрированном патрубке, соединяющем корпус воздушного фильтра с дроссельным узлом. Для этого используйте головку на 7 мм или плоскую отвертку (в зависимости от типа хомута). Сдвиньте патрубок с посадочного места на дросселе, не прилагая чрезмерных усилий – пластиковые выступы легко ломаются. Если патрубок «прикипел», обработайте стык силиконовой смазкой и подождите 2–3 минуты.

Отсоедините разъем ДПДЗ, нажав на фиксатор большим пальцем и потянув колодку на себя. На некоторых экземплярах Carnival 1 фиксатор утоплен глубоко – воспользуйтесь тонкой отверткой, чтобы поддеть его, но не повредите контакты. Проверьте состояние уплотнительного кольца на разъеме: трещины или деформация указывают на необходимость замены.

Демонтируйте металлическую скобу, удерживающую жгут проводов рядом с дроссельным узлом. Скоба крепится болтом на 10 мм – открутите его торцевым ключом, удерживая гайку с обратной стороны. Отведите жгут в сторону, чтобы он не мешал при осмотре датчика. Если на проводах обнаружены следы износа или оплавления, замените их перед повторной установкой.

После снятия защитных элементов осмотрите датчик на предмет загрязнений, механических повреждений и коррозии контактов. Для чистки используйте только безворсовую салфетку и очиститель карбюратора – агрессивные растворители могут повредить резиновые уплотнения. Сборку проводите в обратной последовательности, убедившись в плотной посадке всех патрубков и надежной фиксации разъемов.

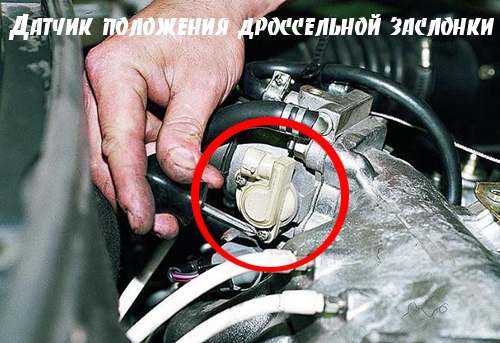

Типичные ошибки при поиске датчика заслонки и как их избежать

Первая ошибка – игнорирование точного расположения датчика в зависимости от года выпуска Kia Carnival. На моделях до 2014 года датчик дроссельной заслонки (TPS) находится на корпусе дросселя, ближе к левой стороне двигателя (со стороны водителя), и закрыт пластиковой крышкой. На рестайлинговых версиях (2015+) он интегрирован в электронный блок управления заслонкой (ETC) и расположен с правой стороны, под воздуховодом. Путаница возникает из-за схожих по форме датчиков температуры впускного воздуха или MAP-сенсора, которые часто принимают за TPS. Чтобы не ошибиться, сверяйтесь с электрической схемой: TPS подключается к разъёму с тремя проводами (питание 5В, сигнал, масса), а его корпус имеет характерный выступ для крепления к оси заслонки.

Вторая распространённая ошибка – попытка диагностики без предварительной проверки питания и сигнала. Перед демонтажем датчика подключите мультиметр к контактам разъёма: на среднем контакте должно быть стабильное напряжение 4,8–5,2 В (питание от ЭБУ), на крайних – масса и переменный сигнал 0,5–4,5 В при плавном нажатии педали газа. Если напряжение отсутствует или «плавает», проблема может быть в проводке или ЭБУ, а не в самом датчике. Также нередко механики забывают очистить контакты разъёма от окислов – это приводит к ложным ошибкам P0122/P0123. Используйте контактный очиститель и убедитесь в отсутствии повреждений проводов в зоне изгиба возле корпуса дросселя.

Как отличить датчик заслонки от других датчиков в моторном отсеке

Датчик положения дроссельной заслонки (ДПДЗ) на Kia Carnival 1 (годы выпуска 1998–2006) располагается непосредственно на корпусе дроссельного узла. Его ключевая особенность – подключение к оси заслонки через пластиковый или металлический рычажок. В отличие от датчиков температуры (например, ДТОЖ) или давления (ДАД), которые крепятся на шлангах или блоках, ДПДЗ всегда интегрирован в механизм дросселя. Корпус датчика чаще всего выполнен из черного пластика с тремя или четырьмя контактами в разъеме.

Определить ДПДЗ можно по следующим признакам:

• Физическое соединение с осью заслонки – рычажок датчика напрямую контактирует с подвижной частью дросселя.
• Расположение на боковой или верхней части дроссельного узла, а не на впускном коллекторе или патрубках.
• Отсутствие резьбового крепления – датчик фиксируется винтами или защелками к корпусу дросселя.
• Маркировка на корпусе: на многих моделях нанесены символы «TPS» (Throttle Position Sensor) или артикул производителя (например, для Carnival 1 – 39330-3X000 или аналоги).

Если визуальная идентификация затруднена, проверьте электрическую схему. ДПДЗ подключается к ЭБУ через три провода: питание (+5 В), «масса» и сигнальный. В отличие от датчика кислорода (лямбда-зонда), который имеет четыре провода (два нагревательных и два сигнальных), или датчика детонации с двумя контактами, разъем ДПДЗ всегда трехконтактный. Для точной диагностики используйте мультиметр: при плавном открытии заслонки сопротивление между сигнальным и массовым контактами должно изменяться без скачков.

На Kia Carnival 1 с двигателями 2.5L (G6BA) или 3.5L (G6CU) дроссельный узел расположен в передней части моторного отсека, ближе к радиатору. ДПДЗ будет находиться сбоку от корпуса дросселя, в то время как другие датчики (например, ДМРВ или датчик абсолютного давления) крепятся на впускном тракте или коллекторе. Если на разъеме датчика присутствует защитный резиновый чехол – это дополнительный признак ДПДЗ, так как другие датчики редко имеют такую конструкцию.

Проверка работоспособности датчика заслонки без демонтажа

Датчик положения дроссельной заслонки (ДПДЗ) на Kia Carnival 1 (двигатели G6CU, G6BA) расположен на корпусе дроссельного узла, справа от впускного коллектора. Для диагностики без снятия потребуется мультиметр с режимом измерения напряжения (до 20 В) и тонкие щупы для доступа к контактам разъема.

Отсоедините фишку датчика, предварительно сбросив клемму с аккумулятора на 30 секунд. Подключите щупы мультиметра к контактам 1 (масса) и 2 (сигнал) на разъеме жгута проводки. При включенном зажигании напряжение должно составлять 4,8–5,2 В – это опорное напряжение от ЭБУ. Если показания отличаются, проверьте целостность проводки до блока управления.

Подключите фишку обратно к датчику. Запустите двигатель и переведите мультиметр в режим измерения постоянного напряжения. Подсоедините щуп к сигнальному проводу (контакт 2) и массе двигателя. На холостом ходу напряжение должно быть в пределах 0,45–0,55 В. Медленно нажмите педаль газа: показания должны плавно увеличиваться до 4,5–4,8 В при полностью открытой заслонке.

Резкие скачки напряжения или его отсутствие при изменении положения заслонки указывают на неисправность датчика. Проверьте также реакцию на резкое сбросе газа: напряжение должно быстро вернуться к исходным значениям. Задержка более 0,3 секунды свидетельствует о износе резистивного слоя датчика.

Для проверки сопротивления датчика переведите мультиметр в режим омметра. Отсоедините фишку и измерьте сопротивление между контактами 1 и 3 (масса и питание) на самом датчике. На холодном двигателе оно должно быть 1,5–2,5 кОм. При прогреве до 80°C сопротивление снижается до 0,8–1,2 кОм. Значения вне диапазона говорят о внутреннем обрыве или замыкании.

Используйте диагностический сканер для считывания параметра «Throttle Position Sensor» в реальном времени. На холостом ходу значение должно быть 10–15%, при полном газе – 85–95%. Если показания «залипают» или выходят за пределы, датчик требует замены. Обратите внимание на коды ошибок P0120–P0124 – они напрямую связаны с ДПДЗ.

Проверьте механическое состояние заслонки: нагар на стенках корпуса или заедание оси искажают сигнал датчика. Очистите дроссельный узел без демонтажа с помощью очистителя карбюратора, распыляя средство через отверстие возле датчика. Избегайте попадания жидкости на контакты разъема.

Если все проверки не выявили неисправностей, но симптомы (плавающие обороты, провалы при разгоне) сохраняются, протестируйте датчик на другом автомобиле или замените его на заведомо исправный. На Carnival 1 часто встречаются датчики с артикулом 35170-37000 или его аналог от ERA (556056).

Замена датчика заслонки: последовательность действий и нюансы

Снимите воздушный патрубок, соединяющий корпус воздушного фильтра с дроссельным узлом. Для этого ослабьте хомуты крестовой отвёрткой и аккуратно отсоедините шланги вентиляции картера. На некоторых модификациях потребуется демонтировать кронштейн крепления жгута проводов – открутите два болта на 10 мм. Отсоедините разъём ДПДЗ, нажав на фиксатор пальцем или отвёрткой.

Датчик крепится двумя винтами под плоскую отвёртку. Открутите их против часовой стрелки, удерживая корпус датчика, чтобы не повредить посадочное место. При снятии обратите внимание на прокладку – если она деформирована или имеет трещины, замените её (артикул – 35175-37100). Очистите посадочную поверхность дроссельного узла от масла и грязи безворсовой салфеткой, смоченной в очистителе карбюратора.

Установите датчик на место, совместив выступ на корпусе с пазом на дроссельном узле. Затяните винты с моментом 2–3 Н·м – перетяжка приведёт к деформации корпуса и некорректной работе. Подключите разъём до щелчка фиксатора. Подсоедините воздушный патрубок, затяните хомуты, не пережимая шланги – это вызовет подсос воздуха и ошибку P0171.

После установки выполните инициализацию датчика. Включите зажигание на 10 секунд, не запуская двигатель, затем выключите. Повторите процедуру трижды – это позволит ЭБУ адаптироваться к новому датчику. Запустите двигатель и дайте ему поработать на холостом ходу 2–3 минуты. Проверьте отсутствие ошибок сканером (например, ELM327 с программой Torque) – коды P0120–P0123 указывают на неверную установку или неисправность датчика.

На автомобилях с пробегом свыше 100 000 км рекомендуется одновременно очистить дроссельную заслонку. Для этого используйте специальный очиститель (LIQUI MOLY 5111) и мягкую кисть. Избегайте попадания жидкости на датчик массового расхода воздуха (ДМРВ) – это выведет его из строя. После очистки сбросьте адаптации ЭБУ через диагностический сканер или отключив аккумулятор на 15 минут.

В процессе эксплуатации следите за стабильностью холостого хода. Если обороты плавают или двигатель глохнет при резком сбросе газа, проверьте разъём ДПДЗ на окисление контактов. При необходимости обработайте их контактной смазкой (CRC 2-26). Замена датчика без очистки дросселя и адаптации ЭБУ может не устранить проблему – учитывайте это при диагностике.

Частые неисправности датчика заслонки и их признаки на Kia Carnival 1

На Kia Carnival 1 (1998–2006 гг.) датчик положения дроссельной заслонки (TPS) чаще всего выходит из строя из-за окисления контактов или износа резистивного слоя. Первый признак – нестабильные обороты холостого хода: двигатель «плавает» в диапазоне 500–1200 об/мин, особенно после прогрева. При резком нажатии на педаль газа возможны провалы или рывки, а в некоторых случаях – самопроизвольное повышение оборотов до 2000–2500 об/мин без команды водителя. Ошибки OBD-II P0120, P0122 или P0123 прямо указывают на проблемы с TPS, но их отсутствие не исключает неисправности – датчик может «врать» без фиксации кода.

Второй распространённый дефект – механический износ оси заслонки, приводящий к люфту и некорректному сигналу датчика. Симптомы: задержка реакции на педаль газа (1–2 секунды), «тупой» отклик при разгоне, особенно на холодную, и периодическое включение индикатора «Check Engine» с последующим самопроизвольным сбросом. Для проверки подключите мультиметр к сигнальному проводу TPS (обычно жёлтый или зелёный) и медленно открывайте заслонку – напряжение должно плавно меняться от 0,5 до 4,5 В без скачков. Если график «рваный» или есть зоны без изменения сигнала, датчик требует замены.
