Датчик температуры охлаждающей жидкости (ДТОЖ) на двигателе 3RZ-FE – ключевой элемент системы управления, отвечающий за корректировку топливной смеси и момента зажигания в зависимости от теплового режима. Его неисправность приводит к перерасходу топлива, нестабильным холостым оборотам или перегреву. На этом моторе датчик установлен в корпусе термостата, расположенном на передней части блока цилиндров, со стороны пассажира.
Для доступа к датчику потребуется снять верхний патрубок радиатора и частично демонтировать корпус термостата. Сам датчик вкручен в резьбовое отверстие диаметром M12×1.5 и имеет двухконтактный разъем. При замене важно использовать оригинальный датчик или аналог с идентичными параметрами сопротивления: 2,3 кОм при 20°C и 270 Ом при 80°C. Несоответствие этих значений приведет к ошибкам в работе ЭБУ.
Перед демонтажем обязательно сбросьте давление в системе охлаждения, слив часть жидкости через нижний патрубок радиатора. При установке нового датчика нанесите на резьбу тонкий слой термостойкого герметика (например, Loctite 574) для предотвращения утечек. После сборки проверьте уровень ОЖ и отсутствие воздушных пробок, запустив двигатель на 5–10 минут с открытой крышкой расширительного бачка.
На двигателях 3RZ-FE с пробегом свыше 150 000 км часто встречается коррозия резьбы в корпусе термостата. В таких случаях рекомендуется нарезать новую резьбу метчиком M12×1.5 или установить ремонтную втулку. Игнорирование этого этапа приведет к повторной утечке ОЖ и возможному перегреву.
Как найти датчик температуры охлаждающей жидкости на 3RZ-FE без схемы
Датчик температуры охлаждающей жидкости (ДТОЖ) на двигателе 3RZ-FE расположен в непосредственной близости к термостату. Начните осмотр с верхней части блока цилиндров, где находится корпус термостата – металлический узел с подводящими патрубками. Датчик вкручен в этот корпус или в близлежащий участок головки блока, часто с правой стороны двигателя, если смотреть со стороны радиатора.
Ориентируйтесь на электрический разъем с двумя проводами. Датчик имеет характерную форму: шестигранное основание под ключ на 19 или 22 мм и выступающий наконечник с резьбой. Провода от него идут к жгуту, ведущему к блоку управления двигателем (ECU). Если разъем не виден сразу, проследите за проводами от термостата – они приведут к датчику.
На 3RZ-FE ДТОЖ может быть скрыт за другими элементами: шлангами системы охлаждения, кронштейнами или крышкой клапанов. Отсоедините воздуховод от воздушного фильтра и отведите его в сторону, чтобы освободить обзор. При необходимости снимите верхний патрубок радиатора, но не сливайте охлаждающую жидкость полностью – достаточно частичного демонтажа для доступа.
Если двигатель горячий, дайте ему остыть перед поиском. Датчик находится в зоне высокого давления охлаждающей жидкости, и случайное повреждение патрубков или самого датчика приведет к утечке. Используйте фонарик для осмотра труднодоступных мест – на 3RZ-FE датчик часто располагается в нише между блоком и впускным коллектором.
В некоторых случаях ДТОЖ может быть установлен на корпусе водяного насоса или в нижней части термостата. Проверьте оба варианта: на двигателе 3RZ-FE встречаются модификации с разным расположением датчика в зависимости от года выпуска и рынка сбыта. Если не удается найти его сверху, загляните под двигатель – иногда датчик виден снизу, рядом с масляным фильтром.
Отличить ДТОЖ от датчика включения вентилятора можно по количеству проводов: у первого их два, у второго – один. Также ДТОЖ всегда вкручен в канал с охлаждающей жидкостью, тогда как датчик вентилятора может быть установлен на радиаторе или корпусе термостата без прямого контакта с жидкостью.
Если поиск затруднен, воспользуйтесь методом исключения. На 3RZ-FE нет других датчиков с двухконтактным разъемом в зоне термостата, кроме ДТОЖ. Исключите датчики детонации (расположены на блоке цилиндров), датчик положения дроссельной заслонки (на впускном коллекторе) и датчик кислорода (в выпускном тракте). Оставшийся двухпроводной разъем у термостата – искомый.
После обнаружения датчика проверьте его состояние: резьба не должна иметь следов коррозии, а уплотнительное кольцо – повреждений. Если требуется замена, используйте только оригинальный датчик или аналог с каталожным номером 89422-35010 (для большинства модификаций 3RZ-FE). Перед установкой нанесите на резьбу тонкий слой герметика для предотвращения утечек.

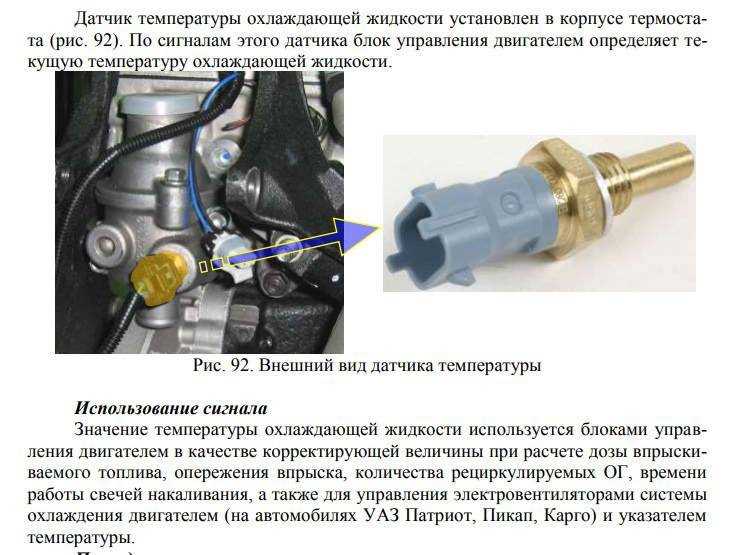

Основные ориентиры для поиска датчика ОЖ в моторном отсеке
На двигателе 3RZ-FE датчик температуры охлаждающей жидкости (ДТОЖ) расположен в непосредственной близости к термостату. Термостат на этом моторе находится на передней части блока цилиндров, справа от выпускного коллектора, если смотреть со стороны водителя. Датчик вкручен в корпус термостата или в близлежащий патрубок системы охлаждения – ищите его в районе металлического корпуса с подведенным к нему электрическим разъемом.
Второй ключевой ориентир – верхний патрубок радиатора. Датчик часто устанавливается на ответвлении этого патрубка или на головке блока цилиндров рядом с ним. На 3RZ-FE патрубок идет от радиатора к термостату, и датчик может быть виден как небольшой выступ с проводами, выходящими из металлической втулки. Если патрубок мешает обзору, слегка отодвиньте его в сторону, не отсоединяя.
Обратите внимание на цвет проводов: на большинстве модификаций 3RZ-FE датчик подключается через двухконтактный разъем с проводами зеленого и белого цвета. Разъем расположен на небольшом расстоянии от корпуса датчика – обычно не более 10–15 см. Если видите пучок проводов, идущий к термостату, следуйте по нему до места соединения.
Еще один способ локализации – поиск по характерной форме. Датчик ОЖ на 3RZ-FE имеет шестигранную головку под ключ на 19 или 22 мм и резьбовой корпус длиной около 20 мм. Он вкручен в алюминиевый корпус термостата или в отдельный штуцер на блоке цилиндров. Если на двигателе установлен дополнительный датчик для индикатора температуры на приборной панели, основной ДТОЖ для ЭБУ будет находиться ближе к термостату.
При поиске избегайте перепутать датчик ОЖ с датчиком включения вентилятора радиатора. Последний обычно расположен на радиаторе или нижнем патрубке и имеет другой разъем – чаще всего одноконтактный. На 3RZ-FE датчик температуры для ЭБУ всегда находится в зоне термостата, а не на радиаторе.
Отличия расположения датчика ОЖ на 3RZ-FE от других двигателей Toyota
Датчик температуры охлаждающей жидкости (ДТОЖ) на двигателе 3RZ-FE расположен в нетипичном для многих моделей Toyota месте – на корпусе термостата, с правой стороны блока цилиндров. В отличие от распространённой практики установки датчика в головку блока или на патрубке радиатора, здесь он интегрирован непосредственно в металлический корпус термостата, что требует особого подхода при диагностике и замене.
На большинстве рядных четырёхцилиндровых двигателей Toyota, таких как 1GR-FE, 2GR-FKS или 1ZZ-FE, ДТОЖ чаще всего находится в головке блока цилиндров, ближе к выпускному коллектору. Это обусловлено стремлением инженеров разместить датчик в зоне максимально быстрого прогрева для точного контроля температуры. На 3RZ-FE такой подход не применяется из-за конструктивных особенностей системы охлаждения, где термостат играет ключевую роль в распределении потоков ОЖ.
Ещё одно отличие – количество датчиков. На двигателях серии UZ (например, 1UZ-FE) и некоторых V6 (3MZ-FE) устанавливаются два датчика температуры: один для ЭБУ, другой для указателя на приборной панели. На 3RZ-FE используется только один датчик, который одновременно передаёт данные в блок управления и на щиток приборов, что упрощает схему, но повышает требования к его надёжности.
На дизельных двигателях Toyota, таких как 1KD-FTV или 2KD-FTV, ДТОЖ обычно располагается в верхнем патрубке радиатора или на корпусе водяного насоса. Это связано с особенностями теплового режима дизелей, где важно контролировать температуру ОЖ на выходе из радиатора. На 3RZ-FE датчик находится до термостата, что позволяет ЭБУ получать данные о температуре жидкости, циркулирующей по малому кругу, ещё до открытия клапана.
- На двигателях 2JZ-GE и 2JZ-GTE датчик установлен в головке блока, рядом с выпускным коллектором, что обеспечивает минимальную задержку в реакции на изменение температуры.
- На 3S-FE и 4A-FE датчик расположен в корпусе термостата, но с левой стороны, в отличие от правого размещения на 3RZ-FE.
- На двигателях серии NZ (1NZ-FE, 2NZ-FE) ДТОЖ интегрирован в пластиковый корпус термостата, что снижает надёжность крепления по сравнению с металлическим корпусом 3RZ-FE.
При замене датчика на 3RZ-FE важно учитывать, что доступ к нему ограничен из-за близкого расположения генератора и насоса гидроусилителя. На других двигателях, например, 5VZ-FE, датчик находится в более свободной зоне – на передней части головки блока, что упрощает обслуживание. Для демонтажа на 3RZ-FE рекомендуется использовать удлинённую головку на 19 мм или специальный ключ с гибким валом.
Ещё один нюанс – герметизация. На большинстве двигателей Toyota используется коническая резьба датчика, не требующая дополнительных уплотнителей. На 3RZ-FE резьба цилиндрическая, поэтому при установке обязательно применение медной или алюминиевой шайбы для предотвращения утечек ОЖ. Игнорирование этого требования приводит к попаданию воздуха в систему и перегреву двигателя.
При диагностике неисправностей ДТОЖ на 3RZ-FE следует учитывать, что его расположение в корпусе термостата может маскировать проблемы с самим термостатом. Например, если датчик показывает завышенную температуру, это может быть вызвано как его неисправностью, так и заклиниванием термостата в закрытом положении. На других двигателях, где датчик установлен отдельно, такая взаимосвязь менее вероятна.
Инструменты, необходимые для доступа к датчику температуры ОЖ
Для демонтажа датчика температуры охлаждающей жидкости на двигателе 3RZ-FE потребуется набор торцевых головок с трещоткой. Основной размер – 19 мм, так как большинство крепежных элементов в зоне датчика имеют именно эту резьбу. Дополнительно пригодится удлинитель на 100–150 мм для доступа к болтам, расположенным в труднодоступных местах, например, под впускным коллектором.
Шестигранный ключ на 5 мм необходим для отсоединения электрического разъема датчика. Коннектор фиксируется пластиковым замком, который легко ломается при чрезмерном усилии, поэтому работать следует аккуратно. В некоторых случаях разъем может быть покрыт окислами – для очистки подойдет тонкая отвертка или специальный спрей для контактов.
Слив охлаждающей жидкости перед снятием датчика обязателен. Для этого потребуется емкость объемом не менее 5 литров и ключ на 14 мм для откручивания сливной пробки радиатора. Если антифриз планируется использовать повторно, его следует сливать в чистую тару через воронку с мелким фильтром, чтобы избежать попадания грязи и частиц прокладок.
Динамометрический ключ с диапазоном 10–20 Н·м пригодится при обратной установке датчика. Момент затяжки для резьбового соединения датчика на 3RZ-FE составляет 14–18 Н·м. Превышение этого значения может привести к повреждению резьбы в алюминиевом блоке или деформации корпуса датчика, что вызовет утечку ОЖ.
Для защиты рук от горячих поверхностей и агрессивных жидкостей используйте нитриловые перчатки. Двигатель должен быть полностью остывшим, но если работы проводятся в экстренном режиме, пригодится термостойкий фартук и защитные очки. Антифриз токсичен, поэтому все манипуляции лучше выполнять на открытом воздухе или в хорошо проветриваемом помещении.
В качестве вспомогательных инструментов могут понадобиться: плоскогубцы с длинными губками для снятия хомутов патрубков, если датчик расположен за ними; магнитная телескопическая указка для извлечения упавших болтов или шайб; а также герметик для резьбовых соединений, если на датчике отсутствует уплотнительное кольцо или оно повреждено.
Типичные ошибки при определении места установки датчика на 3RZ-FE
Первая распространённая ошибка – поиск датчика температуры охлаждающей жидкости (ДТОЖ) на корпусе термостата. На двигателе 3RZ-FE он расположен не там, а на головке блока цилиндров, рядом с выпускным коллектором, со стороны водителя. Термостат на этом моторе находится в отдельном корпусе на передней части блока, и датчик к нему не относится. Путаница возникает из-за того, что на некоторых других двигателях (например, 2JZ-GE) ДТОЖ действительно интегрирован в корпус термостата.
Вторая ошибка – перепутывание датчика температуры ОЖ с датчиком включения вентилятора. На 3RZ-FE это два разных элемента: первый (одноконтактный) отвечает за показания на приборной панели и работу ЭБУ, второй (двухконтактный) управляет вентилятором радиатора. Датчик вентилятора установлен на радиаторе или патрубке системы охлаждения, а не на двигателе. Оба датчика имеют разные разъёмы и сопротивление: ДТОЖ – 2,3 кОм при 20°C, датчик вентилятора – около 1,5 кОм.
Третья ошибка – игнорирование модификаций двигателя. На ранних версиях 3RZ-FE (до 1998 года) датчик может быть установлен ближе к задней части головки блока, а на поздних – смещён вперёд, ближе к выпускному коллектору. Разница в расположении составляет около 5 см, но при замене это критично: неверное определение места приведёт к повреждению проводки или неправильной установке. Всегда сверяйтесь с документацией для конкретного года выпуска автомобиля.
Четвёртая ошибка – попытка найти датчик на боковой стороне блока цилиндров. На 3RZ-FE он никогда не устанавливается там, в отличие от некоторых двигателей V-образной компоновки (например, 1UZ-FE). Датчик всегда находится на головке блока, в зоне, где проходят каналы охлаждающей жидкости. Если при осмотре блока вы не видите разъёма на головке – проверьте, не снят ли декоративный кожух или не загрязнён ли разъём.
Пятая ошибка – использование неверных параметров для проверки. Многие диагносты тестируют датчик мультиметром, не зная эталонных значений сопротивления для 3RZ-FE. При 20°C сопротивление должно быть 2,3 кОм, при 80°C – 0,3 кОм. Если показания отличаются более чем на 10%, датчик требует замены. Также важно проверять цепь под напряжением: при включённом зажигании на сигнальном проводе должно быть 5 В (опорное напряжение от ЭБУ).
Как проверить работоспособность датчика ОЖ после его обнаружения
Датчик температуры охлаждающей жидкости (ДТОЖ) на двигателе 3RZ-FE расположен в корпусе термостата, рядом с верхним патрубком радиатора. Перед проверкой убедитесь, что двигатель остыл – горячая ОЖ может вызвать ожоги. Отсоедините разъем датчика, предварительно сняв минусовую клемму с аккумулятора, чтобы избежать короткого замыкания.
Для диагностики потребуется мультиметр, омметр или сканер OBD-II. Основные параметры сопротивления датчика 3RZ-FE при разных температурах:
- 0°C – 5,8–6,6 кОм;
- 20°C – 2,2–2,7 кОм;
- 40°C – 1,0–1,3 кОм;
- 80°C – 0,26–0,36 кОм;
- 100°C – 0,15–0,20 кОм.
При отсутствии мультиметра используйте сканер OBD-II. Подключите его к диагностическому разъему и считайте данные с датчика в реальном времени. На холодном двигателе температура ОЖ должна совпадать с температурой окружающей среды. При прогреве показания должны плавно повышаться без скачков или зависаний.
Проверьте целостность проводки и разъема. Осмотрите контакты на наличие окислов, коррозии или повреждений. Зачистите их мелкозернистой наждачной бумагой или специальным спреем для контактов. Убедитесь, что провода не пережаты и не имеют разрывов. Измерьте напряжение на разъеме при включенном зажигании – оно должно составлять 4,5–5,5 В.
Если датчик исправен, но ошибки сохраняются, проверьте ЭБУ. Сбросьте ошибки с помощью сканера и запустите двигатель. Если ошибка появляется снова, возможны проблемы с блоком управления или цепью питания. В этом случае требуется профессиональная диагностика.
Неисправный датчик часто вызывает повышенный расход топлива, нестабильные обороты холостого хода или проблемы с запуском. Если после замены симптомы не исчезают, проверьте термостат, уровень ОЖ и работу вентилятора охлаждения. Убедитесь, что система не завоздушена – это может искажать показания датчика.
При замене датчика используйте оригинальную деталь или качественный аналог (например, Denso или ACDelco). Установите новое уплотнительное кольцо, предварительно смазав его ОЖ. Затяните датчик с моментом 15–20 Н·м. После установки залейте ОЖ, удалите воздух из системы и проверьте герметичность соединений.
Замена датчика температуры охлаждающей жидкости: шаги и нюансы
На двигателе 3RZ-FE датчик температуры ОЖ расположен на корпусе термостата, рядом с верхним патрубком радиатора. Перед началом работ убедитесь, что двигатель остыл – давление в системе и температура жидкости могут достигать 100°C, что опасно при демонтаже. Слейте часть антифриза (около 1–1,5 литра) через сливной кран радиатора или ослабив нижний патрубок, чтобы избежать пролива при снятии датчика. Используйте емкость для сбора жидкости – повторное использование антифриза допустимо, если он чистый и не старше 2 лет.
Для замены потребуются: торцевой ключ на 19 мм (или головка с удлинителем), новый датчик (артикул для 3RZ-FE – 89422-35010 или аналог от Denso 5U001-01001), герметик для резьбовых соединений (например, Loctite 574) и чистая ветошь. Отсоедините электрический разъем, нажав на фиксатор, затем выкрутите датчик против часовой стрелки. Резьба коническая, поэтому не прилагайте чрезмерных усилий – при закисании используйте проникающую смазку (WD-40, Liquid Wrench) за 10–15 минут до демонтажа.
- Перед установкой нового датчика очистите посадочное место от старого герметика и грязи – используйте пластиковый скребок или мягкую проволочную щетку, чтобы не повредить алюминиевый корпус термостата.
- Нанесите тонкий слой герметика на первые 2–3 витка резьбы датчика, избегая попадания внутрь системы – излишки могут забить каналы или повредить помпу.
- Затяните датчик моментом 15–20 Н·м (не перетягивайте – резьба в алюминии легко срывается). Подключите разъем, залейте антифриз до уровня, удалите воздушные пробки, прокачав систему через винт на корпусе термостата.
- После запуска двигателя проверьте отсутствие течей и корректность показаний температуры на приборной панели – скачки или зависание стрелки указывают на неисправность нового датчика или плохой контакт разъема.
