Адсорбер на Лада Гранта с 8-клапанным двигателем – ключевой элемент системы улавливания паров бензина (EVAP). Его задача – предотвращать попадание углеводородов в атмосферу, собирая пары топлива из бака и направляя их в двигатель для дожига. На Гранте с мотором 1.6 (8 клапанов) адсорбер установлен в подкапотном пространстве, но его точное расположение зависит от года выпуска и модификации автомобиля.
На моделях до 2018 года адсорбер крепится к левой стойке амортизатора, рядом с бачком омывателя. Его легко опознать по характерной цилиндрической форме и двум подсоединённым шлангам: один идёт к топливному баку, второй – к клапану продувки адсорбера (КПА), расположенному на впускном коллекторе. На автомобилях после 2018 года адсорбер часто переносили ближе к аккумуляторной батарее, что связано с изменениями в компоновке моторного отсека.
Для доступа к адсорберу потребуется снять защитный пластиковый кожух двигателя и, при необходимости, демонтировать бачок омывателя. Работать удобнее при холодном двигателе, чтобы избежать повреждения пластиковых элементов. При замене адсорбера важно проверить состояние шлангов и уплотнительных колец – их износ может привести к подсосу воздуха и ошибкам по системе EVAP (код P0443 или P0455).
Если адсорбер забился или вышел из строя, это проявляется нестабильной работой двигателя на холостых оборотах, повышенным расходом топлива или запахом бензина в салоне. Для диагностики достаточно продуть шланги: при исправном адсорбере воздух должен проходить только в одном направлении – от бака к клапану продувки. В противном случае требуется замена узла.
При установке нового адсорбера рекомендуется использовать оригинальные запчасти (артикул 21103-1164010-00) или проверенные аналоги (например, от производителей «АвтоВАЗ» или «SASIC»). После замены необходимо сбросить ошибки ЭБУ с помощью диагностического сканера или отключения клеммы аккумулятора на 10–15 минут.
Где искать адсорбер под капотом Лада Гранта
Точное местоположение: адсорбер находится за правым передним колесом, если смотреть по ходу движения автомобиля, в нише между лонжероном и блоком цилиндров. Его корпус частично прикрыт пластиковым подкрылком, но верхняя часть с патрубками остаётся видимой. Для удобства работы рекомендуется вывернуть колёса влево до упора – это даст дополнительное пространство для манипуляций с креплениями и шлангами.
Важно: перед началом работ с адсорбером отсоедините клемму аккумулятора, чтобы исключить случайное замыкание при отключении электрического клапана. Шланги снимайте аккуратно, используя плоскогубцы с узкими губками – они часто прикипают к патрубкам. Если требуется замена, обратите внимание на маркировку нового адсорбера: для 8-клапанных Грант подходит деталь с артикулом 21103-1164010-01 или его аналог от производителей типа «АвтоВАЗ» или «SASIC».
Как отличить адсорбер от других элементов системы вентиляции
Расположение адсорбера на Гранте – за правым передним крылом, ближе к бензобаку. Он крепится к кузову двумя болтами или пластиковыми защёлками, в то время как клапан продувки (КПА) находится на впускном коллекторе или рядом с ним. КПА меньше по размеру, имеет один входной и один выходной штуцер, а также электрический разъём на два контакта. Сепаратор же чаще всего интегрирован в топливный бак или установлен рядом с ним, но не имеет электрических подключений.
По маркировке можно точно идентифицировать адсорбер: на его корпусе нанесён артикул, начинающийся с цифр 1118 или 2190 (например, 1118-1164010). Клапан продувки маркируется как 1118-1164200, а сепаратор – 1118-1164000. Если надписи стёрты, обратите внимание на форму: адсорбер крупнее остальных компонентов, его объём составляет около 0,5–1 литра, тогда как КПА не превышает размеров спичечного коробка.
Проверка работоспособности также помогает отличить адсорбер. При подключении к диагностическому сканеру ошибка P0441 указывает на неисправность системы улавливания паров, но не конкретизирует элемент. Если снять шланг с адсорбера и продуть его, воздух должен проходить с сопротивлением из-за угольного фильтра. Клапан продувки при подаче напряжения 12 В издаёт характерный щелчок, а сепаратор не реагирует на электрические или механические воздействия.
Внешние признаки износа адсорбера – трещины на корпусе, осыпание гранул угля в патрубки или маслянистые отложения на штуцерах. Сепаратор и КПА таких следов не имеют, так как не содержат расходных материалов. При демонтаже адсорбера из него может высыпаться угольная пыль, что подтверждает его назначение. Если элемент выглядит как пустая ёмкость – это сепаратор, если как миниатюрный клапан – КПА.
Инструменты для доступа к адсорберу на 8-клапанном двигателе
Для демонтажа адсорбера на Лада Гранта с 8-клапанным мотором потребуется минимальный набор инструментов, но с учетом специфики креплений. Основной комплект включает:
- Торцевые головки на 10 и 13 мм (с удлинителем 10–15 см для доступа к нижним болтам).
- Ключ-трещотка с карданным шарниром – упрощает работу в ограниченном пространстве.
- Плоская отвертка (ширина жала 5–7 мм) для отсоединения хомутов шлангов.
- Пассатижи с узкими губками – снимать пружинные зажимы с патрубков.
- Фонарь с магнитным креплением или налобный – освещение зоны под впускным коллектором.
Дополнительно пригодится пластиковый съемник для клипс (если адсорбер крепится к кузову пластиковыми фиксаторами) и силиконовая смазка – обработать резиновые уплотнители шлангов перед установкой. Избегайте использования металлических лопаток для отсоединения разъемов датчика – риск повредить контакты. Работайте при холодном двигателе: горячий коллектор деформирует пластиковый корпус адсорбера при случайном касании.

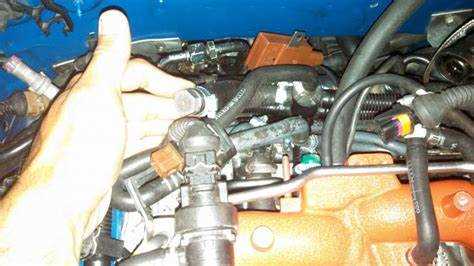

Пошаговая разборка деталей вокруг адсорбера
Отключите электрический разъём клапана продувки адсорбера, нажав на фиксатор и потянув колодку на себя. Ослабьте хомут крепления шланга, соединяющего адсорбер с дроссельным узлом, используя отвёртку с плоским жалом или ключ на 7. Аккуратно снимите шланг, предварительно подставив ёмкость для сбора остатков топливных паров – их объём не превышает 20–30 мл. Выкрутите два болта крепления адсорбера к кронштейну (ключ на 10), удерживая корпус рукой, чтобы избежать падения детали.
Для демонтажа кронштейна адсорбера открутите три болта на 13, фиксирующих его к кузову. Обратите внимание на резиновые втулки – они часто прилипают к металлу; при необходимости снимите их отдельно, поддев отвёрткой. Перед обратной сборкой проверьте состояние шлангов на предмет трещин и затвердевания – ресурс резиновых элементов редко превышает 5 лет. При установке нового адсорбера замените все уплотнительные кольца на штуцерах, смазав их тонким слоем силиконовой смазки для герметичности.
Типичные ошибки при поиске адсорбера на Гранте
Первая и самая распространённая ошибка – поиск адсорбера в моторном отсеке рядом с воздушным фильтром. На Лада Гранта 8 клапанов он расположен не там, а под днищем автомобиля, ближе к задней части, рядом с топливным баком. Многие владельцы тратят время на разборку передней части, хотя достаточно заглянуть под машину или поднять её на подъёмнике.
Вторая ошибка – путать адсорбер с другими компонентами системы вентиляции. Например, часто принимают за него клапан продувки адсорбера, который действительно находится в подкапотном пространстве, слева от двигателя, на кронштейне. Сам адсорбер – это чёрный пластиковый цилиндр с двумя штуцерами, а не небольшой электромагнитный клапан.
Третья проблема – игнорирование креплений. Адсорбер на Гранте фиксируется двумя болтами на 10 и пластиковым хомутом. При попытке снять его без предварительного ослабления крепежа можно повредить корпус или шланги. Особенно часто ломают пластиковый хомут, который удерживает адсорбер за среднюю часть.
Четвёртая ошибка – неверное определение шлангов. К адсорберу подходят два шланга: тонкий (от клапана продувки) и толстый (от топливного бака). Новички часто путают их местами при обратной установке, что приводит к некорректной работе системы. Тонкий шланг всегда подключается к верхнему штуцеру, толстый – к нижнему.
Пятая распространённая ошибка – поиск адсорбера без учёта модификаций. На Грантах с кондиционером доступ к нему может быть затруднён из-за дополнительных трубок и кронштейнов. В таких случаях приходится временно демонтировать часть элементов системы кондиционирования или использовать зеркало для осмотра.
Шестая проблема – пренебрежение проверкой состояния адсорбера перед заменой. Многие сразу покупают новый, хотя достаточно продуть шланги или очистить фильтр внутри корпуса. Если адсорбер не повреждён, а лишь забит угольной пылью, его можно восстановить, сняв крышку и промыв содержимое.
Седьмая ошибка – неправильное подключение электрической части. Клапан продувки адсорбера управляется ЭБУ, и при его отключении или неверном подсоединении загорается ошибка P0443. Перед снятием адсорбера нужно отключить минусовую клемму аккумулятора и убедиться, что разъём клапана не повреждён.
Восьмая ошибка – использование неоригинальных деталей. Дешёвые аналоги часто имеют другой диаметр штуцеров или некачественный угольный наполнитель, что приводит к утечкам паров топлива или преждевременному выходу из строя. Артикул оригинального адсорбера для Гранты – 21103-1164010-00, а клапана продувки – 21103-1164042-00.
Как проверить крепление адсорбера после осмотра
После визуального осмотра адсорбера на Лада Гранта с 8-клапанным двигателем проверьте состояние крепежных элементов. Основное внимание уделите двум болтам M6, фиксирующим корпус к кронштейну на кузове – они должны быть затянуты моментом 8–10 Н·м. Используйте динамометрический ключ с головкой на 10 мм, чтобы избежать перетяжки или ослабления. Обратите внимание на резиновые втулки под болтами: трещины или деформация свыше 2 мм указывают на необходимость замены.
Проверьте кронштейн на наличие коррозии или механических повреждений. Особенно уязвимы зоны сварных швов и точки контакта с кузовом – при обнаружении ржавчины зачистите участок до металла, обработайте преобразователем и покройте антикоррозийным составом. Если кронштейн деформирован (допустимое отклонение не более 1 мм), замените его, так как это приведет к вибрациям и преждевременному износу крепежа.
Встряхните адсорбер рукой, прикладывая усилие в 5–7 кг. Допустимый люфт – не более 1–2 мм. Если корпус смещается сильнее, проверьте затяжку хомута на патрубке вентиляции – он должен быть зафиксирован на расстоянии 15–20 мм от края шланга. При необходимости подтяните хомут отверткой с усилием 3–4 Н·м или замените его, если резьба сорвана.
Замена шлангов адсорбера без снятия корпуса
На Лада Гранта с 8-клапанным двигателем адсорбер расположен за правым передним крылом, ближе к аккумуляторной батарее. Шланги подключаются к трём точкам: клапану продувки (верхний патрубок), топливному баку (нижний толстый шланг) и впускному коллектору (тонкий шланг с быстросъёмным фиксатором). Для замены потребуются плоскогубцы с узкими губками, отвёртка с плоским жалом и новые шланги диаметром 8 мм (для бака) и 6 мм (для коллектора).
Начните с отсоединения тонкого шланга от впускного коллектора. Нажмите на пластиковый фиксатор пальцами или подденьте его отвёрткой, одновременно потянув шланг на себя. Если фиксатор сломался, замените его на новый – артикул 11180-1164090-00. Толстый шланг к баку закреплён хомутом под крестовую отвёртку; ослабьте его, сдвиньте хомут вниз и снимите шланг, подставив ёмкость для остатков бензина.
Верхний шланг к клапану продувки зафиксирован металлическим хомутом. Ослабьте его плоскогубцами, сжав ушки хомута, и снимите шланг. Если резина задубела, срежьте её ножом, но не повредите пластиковый штуцер клапана. При установке новых шлангов используйте силиконовые аналоги – они служат дольше резиновых и не трескаются при низких температурах.
Перед монтажом новых шлангов проверьте состояние штуцеров на адсорбере и клапане продувки. Если на пластике есть заусенцы, зачистите их мелкой наждачной бумагой. Нанесите на внутреннюю поверхность шлангов тонкий слой силиконовой смазки – это облегчит установку и предотвратит прилипание резины к пластику. Надевайте шланги до упора, затем затягивайте хомуты с моментом 2–3 Н·м.
При подключении шланга к впускному коллектору убедитесь, что быстросъёмный фиксатор щёлкнул. Потяните за шланг – он не должен выходить без нажатия на фиксатор. Если соединение негерметично, замените уплотнительное кольцо (артикул 11180-1164088-00). После сборки запустите двигатель и проверьте отсутствие подсосов воздуха с помощью дымогенератора или мыльного раствора.
Если после замены шлангов загорелся «чек», сбросьте ошибки сканером или отключите клемму аккумулятора на 10 минут. Частая причина – негерметичное соединение шланга к клапану продувки. Проверьте его повторно, при необходимости обожмите хомут сильнее или замените на червячный (артикул 11180-1164100-00).
Работайте при выключенном зажигании и снятой клемме с аккумулятора. Избегайте попадания бензина на горячие детали двигателя. Если шланг к баку повреждён у самого соединения, замените его полностью – ремонтные вставки ненадёжны и могут вызвать утечку паров топлива.
