Каталитический нейтрализатор – ключевой элемент системы выпуска отработавших газов, отвечающий за снижение токсичности выхлопа. В большинстве современных автомобилей он интегрирован в глушитель или расположен непосредственно перед ним. Стандартное размещение – между выпускным коллектором и резонатором, на расстоянии 30–100 см от двигателя. Такая позиция обеспечивает оптимальную температуру работы катализатора (300–800°C), необходимую для эффективного окисления CO, CH и восстановления NOx.
Конструктивно катализатор может быть выполнен в виде отдельного блока или встроен в корпус глушителя. В первом случае он представляет собой металлический или керамический монолит с сотовой структурой, покрытый платиной, палладием и родием. Во втором – часть внутренней полости глушителя заполняется каталитическим материалом, что сокращает габариты системы выпуска. Пример: в автомобилях Volkswagen Golf 7 используется компактный катализатор, встроенный в переднюю часть глушителя, что позволяет снизить сопротивление потоку газов на 12–15%.
Неправильное расположение катализатора приводит к снижению эффективности очистки выхлопа и увеличению расхода топлива. Если он установлен слишком близко к двигателю (менее 30 см), возникает риск перегрева и спекания сот, особенно при работе на обогащенной смеси. При удалении более чем на 1,5 м от выпускного коллектора температура падает ниже рабочего диапазона, что снижает конверсию вредных веществ на 30–40%. Для дизельных двигателей оптимальное расстояние составляет 50–70 см, так как они работают при более низких температурах выхлопа.
При замене катализатора рекомендуется использовать оригинальные детали или аналоги с идентичными характеристиками по объему и плотности сот. Например, для двигателя 2.0 TFSI (Audi A4 B9) требуется катализатор с плотностью 600–900 cpsi (ячеек на квадратный дюйм) и объемом не менее 1,5 л. Установка универсального катализатора с меньшей плотностью сот (400 cpsi) приведет к увеличению выбросов NOx на 20–25% и возможному отказу в прохождении техосмотра.
Диагностика неисправностей катализатора включает проверку противодавления в системе выпуска. Превышение нормы (более 0,3 бар на холостом ходу) указывает на забитые соты. В таких случаях рекомендуется замена, а не удаление, так как последнее приводит к увеличению шума на 8–10 дБ и нарушению работы кислородных датчиков. Для автомобилей с пробегом свыше 150 тыс. км целесообразно устанавливать катализаторы с увеличенным ресурсом (например, металлические с покрытием из иридия), срок службы которых достигает 200–250 тыс. км.

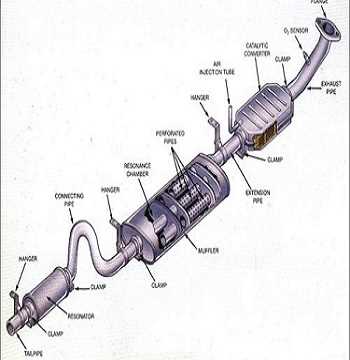

Где именно находится катализатор в выхлопной системе
Каталитический нейтрализатор интегрирован в выхлопной тракт автомобиля между выпускным коллектором и резонатором или основным глушителем. Его стандартное расположение – под днищем кузова, ближе к двигателю, чтобы обеспечить быстрый прогрев до рабочей температуры (300–400°C). В большинстве современных моделей катализатор размещён в одном корпусе с приёмной трубой или первым глушителем, что сокращает теплопотери и повышает эффективность очистки отработавших газов.
Конструктивно выделяют три основных варианта установки:
- Ближний катализатор – монтируется сразу за выпускным коллектором (до 50 см от двигателя), характерен для автомобилей с турбонаддувом или жёсткими экологическими нормами (Euro 5/6). Обеспечивает минимальные потери мощности за счёт быстрого выхода на режим.
- Подкапотный катализатор – встречается на некоторых моделях с V-образными двигателями (например, BMW N63, Mercedes M278), где пространство под капотом позволяет разместить нейтрализатор вертикально или горизонтально. Требует усиленной теплоизоляции соседних узлов.
- Удалённый катализатор – располагается в средней части выхлопной системы (после гофры или первого глушителя), типичен для бюджетных автомобилей. Позволяет снизить стоимость системы, но увеличивает время прогрева и риск «закоксовывания» при коротких поездках.
На автомобилях с продольным расположением двигателя (задний или полный привод) катализатор часто смещён к центру кузова для равномерного распределения веса. В переднеприводных моделях его крепят ближе к передней оси, используя гибкие соединения (гофры) для компенсации вибраций. При диагностике важно учитывать, что датчики кислорода (лямбда-зонды) устанавливаются до и после нейтрализатора – их расположение помогает точно определить местоположение катализатора.
При замене или удалении катализатора критически важно сохранить заводскую геометрию выхлопной системы. Изменение длины труб или угла изгибов после нейтрализатора может привести к:
- росту противодавления на 15–25%, что снижает мощность двигателя;
- некорректной работе лямбда-зондов и ошибкам ЭБУ (P0420, P0430);
- повышенному шуму из-за нарушения резонансных характеристик.
Для точного определения расположения используйте сервисную документацию или VIN-декодер – в некоторых моделях (например, Toyota Land Cruiser 200) катализаторы могут быть дублированы в разных частях системы.
Как определить положение катализатора по марке и модели авто
У большинства современных автомобилей катализатор расположен в выпускном коллекторе или непосредственно за ним, но точная позиция зависит от конструкции двигателя и экологического стандарта. Например, у Volkswagen Golf IV с мотором 1.6 AZD катализатор интегрирован в выпускной коллектор, тогда как у Golf V с двигателем 1.9 TDI он вынесен в отдельный корпус под днищем. Для японских моделей, таких как Toyota Corolla E120 (2000–2006 гг.), катализатор часто размещается сразу после выпускного коллектора, а у Honda Civic 8-го поколения с двигателем R18A1 – в едином блоке с резонатором.
У автомобилей с продольным расположением двигателя (например, BMW 3-й серии E46 с моторами M54) катализатор обычно находится ближе к передней части подкапотного пространства, за выпускным коллектором. В то же время у переднеприводных моделей с поперечным мотором (как Renault Megane II 1.6 K4M) он чаще смещён под днище, ближе к средней части кузова. Исключение – некоторые турбированные версии, где катализатор может быть установлен до турбины (например, у Subaru Impreza WRX с двигателем EJ255).
Для точного определения положения используйте техническую документацию или каталоги запчастей. На сайтах производителей (например, ETKA для Volkswagen, EPC для Mercedes) можно найти схемы выпускной системы с указанием артикулов катализаторов. Альтернативный способ – поиск по VIN-коду на ресурсах вроде Autodoc или Exist: система выдаст не только номер детали, но и её расположение в автомобиле. Учтите, что на некоторых моделях (например, Audi A4 B7 с двигателем 2.0 TFSI) может быть два катализатора: один в выпускном коллекторе, второй – под днищем.
Если документация недоступна, осмотрите выпускную систему визуально. Катализатор выглядит как утолщённый металлический цилиндр или короб с гофрированными патрубками. У автомобилей с моторами объёмом до 2.0 л он обычно компактнее и ближе к двигателю, а у крупных двигателей (например, 3.0 V6 у Nissan 350Z) может быть вынесен дальше под днище. Обратите внимание на датчики кислорода: первый лямбда-зонд всегда стоит до катализатора, второй – после. Их расположение поможет определить границы детали.
Для редких или тюнингованных автомобилей проверьте форумы владельцев. Например, на ресурсах типа Drive2 или специализированных клубах (BMW E34 Club, Toyota Owners) часто публикуют фотоотчёты с разбором выпускной системы. Учтите, что после удаления катализатора или установки спортивного выхлопа его положение может измениться. В таких случаях ориентируйтесь на заводские схемы или консультируйтесь с механиками, знакомыми с конкретной моделью.
Отличия расположения катализатора в бензиновых и дизельных двигателях
В бензиновых двигателях катализатор устанавливается максимально близко к выпускному коллектору – на расстоянии 30–60 см от головки блока цилиндров. Это обусловлено необходимостью быстрого прогрева до рабочей температуры (300–400°C), так как эффективность нейтрализации CO, CH и NOx начинается уже при 250°C. Конструктивно катализатор интегрируется в приемную трубу или размещается в отдельном корпусе под днищем автомобиля, если требуется снижение шума или защита от механических повреждений. В системах с непосредственным впрыском топлива часто применяют два катализатора: первичный (ближний) для быстрого прогрева и вторичный (основной) для глубокой очистки.
Дизельные двигатели используют катализаторы в иной конфигурации из-за особенностей рабочего процесса. Основной катализатор окислительного типа (DOC) располагается сразу за турбокомпрессором, где температура выхлопа достигает 200–500°C – оптимальный диапазон для окисления CO и углеводородов. За DOC часто следует сажевый фильтр (DPF), а в современных системах – селективный каталитический нейтрализатор (SCR) для снижения NOx, который устанавливается после DPF и требует впрыска мочевины (AdBlue). Расстояние от выпускного коллектора до DOC может превышать 1 метр, так как дизельный выхлоп менее горячий, а эффективность DOC зависит от равномерного распределения потока газов.
Ключевое отличие – в бензиновых двигателях приоритет отдается быстрому прогреву катализатора, тогда как в дизельных системах критична последовательность обработки выхлопа: сначала окисление, затем фильтрация сажи и только потом нейтрализация оксидов азота. При диагностике неисправностей бензинового катализатора проверяют температуру на входе и выходе (разница должна быть ≤50°C при исправной работе), а для дизельных систем контролируют перепад давления на DPF и уровень мочевины в SCR. Замена катализатора в дизелях часто требует одновременной прошивки блока управления для корректировки параметров впрыска и регенерации фильтра.

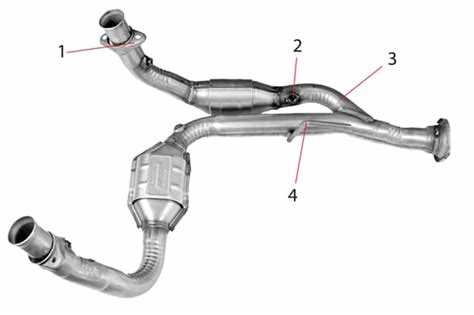

Признаки неправильного размещения или смещения катализатора
- Повышенный расход топлива на 0,8–1,5 л/100 км без видимых причин – следствие нарушения геометрии потока и роста противодавления в системе. На бензиновых двигателях с турбонаддувом смещение катализатора на 15 мм и более вызывает «турбояма» при разгоне с 2000 до 3000 об/мин.
- Запах сероводорода из выхлопной трубы при холодном пуске указывает на контакт катализатора с холодными стенками глушителя. Это приводит к конденсации влаги на поверхности сот и образованию серной кислоты, разрушающей покрытие из драгметаллов.
- Неравномерный износ лямбда-зондов: передний датчик показывает нормальные значения (λ=0,99–1,01), а задний фиксирует обедненную смесь (λ>1,05) из-за подсоса воздуха через неплотности в месте крепления.
При визуальном осмотре на корпусе катализатора видны следы истирания или деформации фланцевых соединений. На автомобилях с пробегом свыше 100 тыс. км смещение часто сопровождается трещинами в сварных швах глушителя из-за повышенной вибрационной нагрузки. Для проверки используйте эндоскоп: при смещении на 20 мм и более наблюдается асимметрия зазора между корпусом и внутренним элементом (норма – 1–2 мм по окружности).
На дизельных двигателях неправильное расположение катализатора вызывает рост выбросов NOx на 30–40% при тесте на холостом ходу. В режиме принудительного холостого хода (торможение двигателем) фиксируется кратковременное падение давления в выпускном коллекторе до -0,15 бар вместо штатных -0,05 бар. Для устранения дефекта требуется переварка кронштейнов крепления с соблюдением заводских допусков (±1 мм) и замена уплотнительных колец из жаростойкой стали (марка AISI 310).
Инструменты для проверки положения катализатора без разборки глушителя
Эндоскоп с гибким зондом диаметром 4–6 мм и подсветкой LED – основной инструмент для визуального осмотра катализатора. Модели с разрешением 720p и выше (например, Depstech DS450 или Teslong NTS300) позволяют различить сотовую структуру, оплавления и механические повреждения. Для доступа используют технологические отверстия в выпускном коллекторе или после датчика кислорода, предварительно сняв защитные экраны. Температурный диапазон работы эндоскопа должен составлять не менее 120°C, чтобы избежать повреждений при контакте с нагретыми поверхностями.
Лазерный пирометр с диапазоном измерений от 0 до 1000°C (например, Fluke 62 Max+ или Benetech GM320) проверяет температурный градиент на поверхности глушителя. Разница температур между входом и выходом катализатора в рабочем режиме не должна превышать 50–80°C – превышение указывает на засорение или разрушение керамического блока. Измерения проводят через 3–5 минут после запуска двигателя на холостых оборотах, фиксируя показания в трёх точках: до катализатора, над его корпусом и после него.
Газоанализатор четырехкомпонентный (CO, CH, CO₂, O₂) типа Testo 310 или Autel MaxiCOM MK908BT анализирует состав выхлопа до и после катализатора. При исправном нейтрализаторе концентрация CO снижается на 90–95%, CH – на 85–90%, а уровень O₂ падает до 0,1–0,3%. Если разница в показаниях между первым и вторым датчиками кислорода менее 10%, катализатор не выполняет функцию окисления. Для точности замеры проводят при стабильных оборотах 2000–2500 об/мин после прогрева двигателя до 80°C.
Ультразвуковой толщиномер (например, Cygnus 4+ или Krautkramer DM4E) измеряет толщину стенок корпуса катализатора через внешнюю поверхность глушителя. Номинальная толщина стального корпуса составляет 1,2–1,5 мм; уменьшение до 0,8 мм и менее свидетельствует о коррозии или механическом износе. Прибор настраивают на скорость звука в стали (5920 м/с) и проводят замеры в 5–7 точках по периметру, избегая зон сварных швов. Погрешность измерений не должна превышать ±0,1 мм.
Вакуумметр с диапазоном 0–760 мм рт. ст. (например, Mityvac MV8500) подключают к впускному коллектору для оценки противодавления в выпускной системе. На холостых оборотах показания должны быть стабильны в пределах 450–550 мм рт. ст.; падение ниже 400 мм рт. ст. при резком открытии дроссельной заслонки указывает на засорение катализатора. Тест повторяют 3–5 раз, фиксируя максимальные и минимальные значения. Для дизельных двигателей используют манометр с диапазоном до 2 бар, подключаемый к штуцеру перед сажевым фильтром.
Влияние расположения катализатора на работу двигателя и расход топлива
Расположение каталитического нейтрализатора в выпускной системе напрямую влияет на температурный режим его работы. При установке ближе к двигателю (например, в выпускном коллекторе) катализатор быстрее достигает рабочей температуры (300–400°C), что критично для холодного пуска. Однако при длительной езде на высоких оборотах температура может превышать 900°C, ускоряя деградацию каталитического слоя на 20–30% за 50 000 км пробега. Оптимальное расстояние от выпускных клапанов – 40–60 см, где температура стабилизируется на уровне 600–750°C, продлевая срок службы до 150 000 км.
Гидравлическое сопротивление выпускной системы зависит от положения катализатора. Размещение в глушителе увеличивает обратное давление на 15–25 кПа при 3000 об/мин, снижая мощность двигателя на 3–5%. Для турбированных агрегатов это критично: каждый дополнительный кПа сопротивления уменьшает крутящий момент на 0,2–0,4 Н·м. Производители спортивных автомобилей смещают катализатор к турбине, сокращая путь выхлопных газов и минимизируя потери. В гражданских моделях компромисс достигается за счет увеличения диаметра труб на 10–15 мм после катализатора.
Расход топлива коррелирует с эффективностью дожига отработавших газов. Катализатор, расположенный слишком далеко от двигателя, не успевает прогреться в городском цикле, что увеличивает выбросы CO и CH на 40–60% в первые 5 минут работы. Это вынуждает ЭБУ обогащать смесь на 8–12%, повышая расход на 0,3–0,5 л/100 км. В то же время близкое расположение при длительных поездках приводит к перегреву и «закоксовыванию» сот, снижая пропускную способность на 10–15% и увеличивая расход на 0,2–0,4 л/100 км из-за роста противодавления.
Для атмосферных двигателей оптимальная точка установки катализатора – 60–80 см от выпускного коллектора. Это обеспечивает баланс между быстрым прогревом и защитой от перегрева. В дизельных моторах катализатор часто интегрируют с сажевым фильтром, размещая его на расстоянии 100–120 см для равномерного распределения температур и предотвращения термического шока. Нарушение этих параметров приводит к неравномерному износу каталитического слоя: центральные каналы забиваются в 2–3 раза быстрее периферийных.
Влияние на ресурс двигателя проявляется через изменение температуры выхлопных газов. При чрезмерно близком расположении катализатора температура в выпускном коллекторе повышается на 50–80°C, что ускоряет износ клапанов и седел на 15–20%. В турбированных системах это дополнительно увеличивает тепловую нагрузку на турбину, сокращая срок службы подшипников на 25–30%. Для моторов с непосредственным впрыском критично: перегрев катализатора провоцирует детонацию, вынуждая ЭБУ снижать угол опережения зажигания на 2–4°, что снижает КПД на 1–2%.
Практическая рекомендация для владельцев: при замене катализатора сохранять заводское расположение с допуском ±5 см. Для автомобилей с пробегом свыше 100 000 км целесообразно смещать новый катализатор на 10–15 см дальше от двигателя, компенсируя снижение эффективности увеличением объема на 10–15%. В системах с двумя катализаторами (предварительным и основным) расстояние между ними должно быть не менее 30 см для предотвращения взаимного теплового влияния. При установке универсальных катализаторов проверять соответствие диаметра и плотности сот заводским параметрам: отклонение на 10% увеличивает противодавление на 8–12%.
Диагностика неисправностей, связанных с расположением катализатора, включает замер противодавления в выпускной системе. Превышение нормы на 20% при 2500 об/мин указывает на необходимость проверки положения или состояния катализатора. Для точной оценки использовать манометр с диапазоном 0–100 кПа и адаптер для подключения к лямбда-зонду. В случае перегрева катализатора (свыше 850°C) на поверхности появляются характерные «пятна побежалости» – сине-фиолетовые разводы, свидетельствующие о термическом разрушении покрытия. При обнаружении таких признаков рекомендуется сместить катализатор на 15–20 см дальше от двигателя или установить тепловой экран из нержавеющей стали толщиной 0,5 мм.
