Как проверить генератор на квадроцикле

Генератор на квадроцикле – ключевой элемент электрической системы, отвечающий за зарядку аккумулятора и питание бортовой сети. Его неисправность приводит к разряду батареи, отказу электроники и остановке двигателя. Типичные признаки проблем: тусклый свет фар, нестабильная работа приборов, частые разряды аккумулятора даже после коротких поездок. Проверка генератора требует минимального набора инструментов: мультиметра (с диапазоном измерения до 20 В постоянного тока), отвёртки, ключей на 8–12 мм и схемы электропроводки вашей модели.

Перед началом диагностики убедитесь, что аккумулятор заряжен не менее чем на 70% – низкий заряд исказит результаты. Отключите все потребители энергии (фары, подогрев, аудиосистему) и заведите двигатель. На холостых оборотах напряжение на клеммах аккумулятора должно составлять 13,8–14,4 В. Если показания ниже 13 В – генератор недозаряжает батарею, выше 15 В – перезаряжает, что грозит выходом из строя электроники. Замер проводите на клеммах аккумулятора, а не на проводах генератора, чтобы исключить падение напряжения в цепи.

Неисправный подшипник генератора проявляется характерным гулом или свистом. Снимите ремень и проверните шкив рукой: люфт или заедание указывают на необходимость замены подшипника. При осмотре щёток убедитесь, что их длина не менее 5 мм – изношенные щётки не обеспечивают надёжный контакт с коллектором. Если после всех проверок генератор исправен, но напряжение нестабильно, осмотрите проводку на предмет окисления контактов или обрыва. Особое внимание уделите «массе» – плохой контакт с рамой квадроцикла часто становится причиной ложных неисправностей.

Какие инструменты и материалы понадобятся для диагностики генератора

Для проверки генератора квадроцикла потребуется мультиметр с диапазоном измерения постоянного и переменного напряжения до 50 В. Модели с функцией проверки диодов (например, Fluke 17B или аналоги) упростят диагностику выпрямительного моста. Дополнительно пригодится токовые клещи для измерения силы тока в цепи зарядки – допустимые значения обычно не превышают 10–15 А в зависимости от модели квадроцикла.

Набор торцевых головок с размерами 8, 10 и 12 мм (реже 14 мм) необходим для демонтажа защитных кожухов и доступа к генератору. Шестигранные ключи на 4 и 5 мм часто требуются для откручивания крепежа статора. Отвёртка с магнитным наконечником поможет извлечь мелкие винты без риска их потери, особенно в труднодоступных местах.

Для проверки обмоток статора и ротора используйте мегомметр с напряжением 500 В – сопротивление изоляции должно быть не менее 1 МОм. Если прибора нет, подойдёт мультиметр в режиме проверки сопротивления (200 Ом), но он не выявит утечки на корпус. Контактный очиститель (например, CRC Contact Cleaner) удалит окислы с клемм, а диэлектрическая смазка предотвратит их повторное образование.

Как правильно отключить аккумулятор перед проверкой генератора

Перед началом работ убедитесь, что квадроцикл заглушен, а ключ зажигания вынут. Отключение аккумулятора без соблюдения этого условия может привести к короткому замыканию или повреждению электронных компонентов. Используйте гаечный ключ на 10 мм (или 8 мм для некоторых моделей) для ослабления клемм – сначала всегда снимайте минусовую (чёрную), затем плюсовую (красную). Это исключает риск случайного замыкания инструментом на массу при работе с плюсовой клеммой.

Если аккумулятор расположен в труднодоступном месте (например, под сиденьем или пластиковым кожухом), заранее подготовьте удлинитель для ключа или трещотку с головкой. На некоторых квадроциклах (особенно моделях Honda TRX и Yamaha Raptor) клеммы могут быть защищены резиновыми колпачками или фиксирующими скобами – их необходимо снять перед отсоединением. Проверьте наличие коррозии на клеммах: при её обнаружении очистите контакты металлической щёткой и обработайте специальным спреем для предотвращения окисления.

После отсоединения клемм изолируйте их с помощью изоленты или пластиковых колпачков. Это особенно важно, если проверка генератора предполагает запуск двигателя – случайное касание клемм может вызвать искрение или повреждение регулятора напряжения. Не кладите снятые клеммы на металлические поверхности квадроцикла. Если аккумулятор установлен на быстросъёмном креплении (как на Polaris Sportsman), извлеките его полностью, чтобы исключить случайное подключение во время диагностики.

Для квадроциклов с инжекторной системой питания отключение аккумулятора может сбросить настройки ЭБУ. В этом случае после проверки генератора потребуется повторная инициализация системы: включите зажигание на 10–15 секунд без запуска двигателя, затем выключите и повторите процедуру 2–3 раза. На карбюраторных моделях (например, Suzuki LT-Z400) такой проблемы нет, но рекомендуется проверить холостые обороты после подключения аккумулятора.

При работе с литий-ионными аккумуляторами (редко, но встречаются на спортивных квадроциклах) соблюдайте дополнительные меры предосторожности: не допускайте короткого замыкания клемм, так как это может привести к возгоранию. После отключения подождите 5–10 минут перед началом проверки генератора – это позволит разрядиться конденсаторам в электрической цепи и избежать ложных показаний при диагностике мультиметром.

Проверка напряжения на клеммах генератора мультиметром

Установите мультиметр в режим измерения постоянного напряжения (DC) с диапазоном 20 В. Подключите красный щуп к положительной клемме генератора (обычно маркирована «+» или «B+»), чёрный – к минусовой («-» или корпус квадроцикла). Запустите двигатель и доведите обороты до 3000–4000 об/мин. На холостом ходу напряжение должно составлять 13,8–14,5 В, при повышенных оборотах – не более 15 В. Превышение этого значения указывает на неисправность регулятора напряжения, заниженное – на слабый заряд или обрыв обмоток.

Проверьте напряжение на клеммах аккумулятора при работающем двигателе: разница между показаниями на генераторе и АКБ не должна превышать 0,3 В. Если падение больше, осмотрите силовые провода на предмет окисления, обрыва или плохого контакта. При отсутствии напряжения на генераторе проверьте предохранители и целостность цепи от генератора до аккумулятора. Для точной диагностики отсоедините клемму «+» от генератора и измерьте сопротивление обмоток: между «+» и «-» должно быть 0,2–1 Ом, между «+» и корпусом – бесконечность.

Как проверить целостность ремня привода генератора и его натяжение

Проверьте натяжение ремня методом прогиба. Для этого надавите большим пальцем на середину самого длинного участка ремня между шкивами с усилием около 10 кг (примерно 98 Н). Допустимый прогиб зависит от модели квадроцикла, но обычно составляет:

• 3–5 мм для новых ремней;
• 5–8 мм для ремней с пробегом до 500 км;
• 8–12 мм для изношенных ремней (требуют замены при превышении).

Если прогиб меньше нормы, ремень перетянут – это ускорит износ подшипников генератора и натяжного ролика. Если больше – ослаблен, что приведёт к проскальзыванию и недостаточной зарядке аккумулятора.

Для точной регулировки натяжения используйте динамометрический ключ или специальный натяжитель, если он предусмотрен конструкцией квадроцикла. Ослабьте крепёжные болты генератора или натяжного ролика, отрегулируйте положение до достижения требуемого прогиба, затем затяните болты с моментом, указанным в сервисной документации (обычно 12–18 Н·м). После регулировки прокрутите двигатель стартером на 5–10 секунд и повторно проверьте натяжение – ремень может слегка растянуться при первом запуске.

Оцените износ ремня по косвенным признакам: если при работе двигателя слышен свист или писк, особенно при резком увеличении оборотов, это указывает на проскальзывание из-за слабого натяжения или загрязнения ремня маслом. В случае попадания технических жидкостей протрите ремень спиртом и проверьте сальники двигателя. Если после очистки и регулировки шум не исчезает, ремень подлежит замене – даже при отсутствии видимых повреждений его ресурс исчерпан.

Диагностика диодного моста генератора без снятия с квадроцикла

Проверка под нагрузкой требует подключения мультиметра в режиме измерения постоянного напряжения (20 В) к клеммам аккумулятора при работающем двигателе. Запустите квадроцикл и доведите обороты до 3000–4000 об/мин. Напряжение должно стабильно держаться в пределах 13,8–14,5 В. Если оно ниже 13,5 В или выше 15 В, диодный мост пропускает ток в обратном направлении или не обеспечивает выпрямление. Для точной диагностики отключите аккумулятор и повторите замер – при неисправном мосте напряжение упадет до 0 или будет хаотично колебаться.

Проверка обмоток статора на обрыв и короткое замыкание

Отсоедините разъем генератора от жгута проводов квадроцикла. Снимите крышку генератора, получив доступ к статору. Визуально осмотрите обмотки на наличие следов перегрева, оплавления изоляции или механических повреждений. Если обнаружены подгоревшие участки или обрывы проводов, дальнейшая проверка мультиметром нецелесообразна – статор требует замены.

• Для проверки на короткое замыкание переведите мультиметр в режим прозвонки (звуковой сигнал).
• Отсутствие сигнала и показаний сопротивления подтверждает исправность изоляции.
• Звуковой сигнал или сопротивление ниже 1 МОм свидетельствует о пробое на массу.

Повторите измерения между всеми фазами статора. Сопротивление между фазами должно быть близким к нулю (0,1–0,5 Ом) из-за взаимной индукции. Если мультиметр показывает сопротивление выше 1 Ом или бесконечность, диагностируйте межфазное замыкание или обрыв. При подтверждении неисправности замените статор целиком – ремонт обмоток в полевых условиях неэффективен.

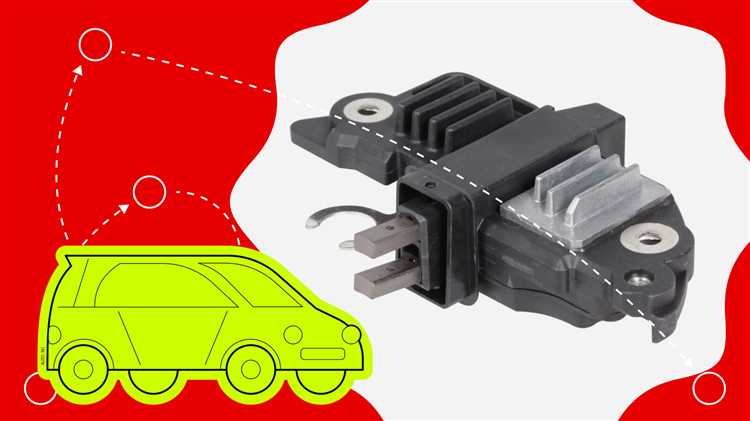

Как проверить регулятор напряжения генератора на работоспособность

Регулятор напряжения – ключевой элемент системы зарядки квадроцикла, отвечающий за стабилизацию выходного напряжения генератора в пределах 13,8–14,5 В. Превышение или занижение этого диапазона приводит к перезаряду аккумулятора или его разряду. Проверка требует мультиметра с точностью не ниже 0,1 В и базовых навыков работы с электрическими цепями.

Перед началом отсоедините клемму «минус» аккумулятора, чтобы исключить короткое замыкание. Регулятор обычно расположен на генераторе или в отдельном блоке под пластиковым кожухом. Осмотрите корпус на предмет трещин, оплавлений или коррозии на контактах – это явные признаки неисправности. Если визуальных дефектов нет, переходите к инструментальной проверке.

Подключите мультиметр в режиме измерения постоянного напряжения (DC) к клеммам аккумулятора. Запустите двигатель и установите обороты на уровне 3000–4000 об/мин. Исправный регулятор должен поддерживать напряжение в пределах 13,8–14,5 В независимо от нагрузки (включенные фары, обогрев). Если показания ниже 13,5 В или выше 15 В – регулятор неисправен.

Имитируйте нагрузку, подключив к аккумулятору лампу дальнего света (55 Вт) или аналогичный потребитель. Напряжение на клеммах не должно проседать ниже 13,2 В при работающем двигателе. Если просадка значительна (более 0,5 В), регулятор не справляется с нагрузкой или генератор выдает недостаточный ток. В этом случае проверьте обмотки статора на сопротивление (обычно 0,2–1,0 Ом между фазами).

При отсутствии мультиметра используйте контрольную лампу на 12 В. Подключите её между выходом регулятора и массой. При запуске двигателя лампа должна гореть вполнакала или тускнеть при увеличении оборотов. Если лампа горит ярко или не загорается вовсе – регулятор неисправен. Этот метод менее точен, но позволяет быстро выявить явные дефекты.

Замените регулятор, если все проверки подтвердили его неисправность. Используйте только оригинальные или сертифицированные аналоги (например, для Suzuki LT-Z400 подходит регулятор SH773-32010). После установки повторите проверку напряжения под нагрузкой. Если проблема сохраняется, проверьте целостность проводки и контактов генератора – окисление или обрыв могут имитировать неисправность регулятора.

Сборка и тестирование генератора после проверки всех компонентов

Установите статор на посадочное место картера, совместив крепежные отверстия с направляющими штифтами. Затяните болты динамометрическим ключом с моментом 12–15 Н·м, начиная с диаметрально противоположных точек, чтобы избежать перекоса. Перед монтажом ротора нанесите на шлицы коленвала тонкий слой консистентной смазки (например, литол-24), чтобы предотвратить коррозию и облегчить демонтаж в будущем. Проверьте зазор между статором и ротором – он должен составлять 0,3–0,5 мм; при необходимости отрегулируйте прокладками толщиной 0,1 мм.

Запустите двигатель и прогрейте его до рабочей температуры (60–70°C). Измерьте напряжение на клеммах аккумулятора при 3000 об/мин: оно должно быть в пределах 13,8–14,5 В. Если показания ниже 13,5 В, проверьте натяжение ремня (прогиб 8–10 мм при усилии 10 кгс) или замените реле-регулятор. При напряжении выше 15 В отключите генератор и осмотрите диодный мост на предмет пробоя – обратное сопротивление каждого диода должно быть не менее 500 кОм.
