Вентилятор охлаждения на ВАЗ 2110 – критически важный элемент системы, предотвращающий перегрев двигателя. Его отказ приводит к росту температуры антифриза до 110–115°C, что чревато деформацией головки блока цилиндров и выходом из строя прокладки. Основные симптомы неисправности: отсутствие вращения при достижении температуры 95–98°C (по датчику на панели приборов) или постоянная работа на холодном двигателе. Перед диагностикой убедитесь, что уровень антифриза в норме, а термостат исправен – иначе проверка вентилятора теряет смысл.
Для проверки потребуются мультиметр, отвёртка с плоским жалом и прямые руки. Начните с визуального осмотра: осмотрите лопасти на предмет трещин, проверьте целостность проводки и разъёмов. Частые причины отказа – окисление контактов в колодке подключения (особенно на датчике температуры в радиаторе) или перегорание предохранителя F7 на 20 А в монтажном блоке. Если предохранитель цел, переходите к проверке реле вентилятора (расположено в монтажном блоке под капотом, маркировка К9). Замените его на заведомо исправное – например, реле ближнего света.
Если вентилятор не запускается, проверьте напряжение на разъёме мотора при включённом зажигании и температуре антифриза выше 95°C. Подключите мультиметр в режиме измерения постоянного напряжения (20 В) к контактам разъёма: должно быть 12 В. При отсутствии напряжения прозвоните провода от монтажного блока до вентилятора – обрыв часто возникает в районе левой передней стойки. Если напряжение есть, но мотор не крутится, проверьте сопротивление обмоток: норма – 0,1–0,3 Ом. Превышение этого значения указывает на межвитковое замыкание или обрыв.
Датчик включения вентилятора (ДВВ) – ещё одно слабое место. Он расположен в нижней части радиатора и срабатывает при 92–95°C. Для проверки отсоедините разъём и замкните контакты перемычкой. Если вентилятор запустился, датчик неисправен. Альтернативный способ – измерение сопротивления датчика при нагреве: при 90°C оно должно резко падать до 100–300 Ом. Не забудьте после проверки восстановить штатное подключение – иначе вентилятор будет работать постоянно, разряжая аккумулятор.
Какие инструменты понадобятся для диагностики вентилятора
Для проверки вентилятора охлаждения ВАЗ 2110 потребуется минимальный набор инструментов, но каждый из них должен быть исправен и соответствовать специфике работы. Основной прибор – мультиметр с диапазоном измерения постоянного напряжения до 20 В и сопротивления до 200 Ом. Без него невозможно точно определить наличие питания на разъёме вентилятора или обрыв в обмотке электродвигателя. Рекомендуется использовать модели с функцией прозвонки, например, DT-830B или аналогичные.
Отвёртка с плоским шлицем шириной 5–7 мм нужна для снятия защитного кожуха радиатора и доступа к разъёму вентилятора. Крестообразная отвёртка потребуется, если придётся демонтировать сам вентилятор – на ВАЗ 2110 он крепится тремя болтами под ключ на 10, но иногда встречаются винты под крестовую биту. Для удобства работы используйте отвёртку с магнитным наконечником или удлинителем.
Набор ключей или головок на 8, 10 и 13 мм пригодится для отсоединения клемм аккумулятора, снятия креплений вентилятора и проверки контактов реле. Особое внимание уделите ключу на 10 – им откручиваются гайки крепления вентилятора к радиатору. Если болты закисли, используйте проникающую смазку типа WD-40 и выдержите 10–15 минут перед откручиванием.
Лампа-пробник на 12 В с проводами и зажимами «крокодил» поможет быстро проверить наличие напряжения на разъёме вентилятора без мультиметра. Подключите один провод к массе автомобиля, второй – к контакту разъёма. Если лампа загорится при включении зажигания и температуре охлаждающей жидкости выше 99°C, питание на вентилятор поступает. Этот метод менее точен, но удобен для экспресс-диагностики.
Термометр с диапазоном измерения до 120°C или диагностический сканер типа ELM327 с программой OpenDiag понадобится для проверки температурных параметров работы системы охлаждения. Вентилятор должен включаться при температуре 99–105°C (зависит от прошивки ЭБУ). Если сканера нет, используйте термопару с мультиметром, подключив её к верхнему патрубку радиатора.
Провода-перемычки с зажимами нужны для принудительного запуска вентилятора напрямую от аккумулятора. Это позволит исключить неисправности в цепи управления (реле, датчик температуры, ЭБУ). Для проверки используйте провода сечением не менее 1,5 мм² – тонкие провода могут перегреться и расплавиться под нагрузкой. Подключите «+» к красному проводу разъёма вентилятора, «-» – к чёрному. Если вентилятор заработает, проблема в цепи управления.
Тестер для проверки предохранителей или запасной предохранитель на 30 А (номер F7 в монтажном блоке ВАЗ 2110) необходим для проверки целостности цепи питания. Предохранитель может сгореть из-за короткого замыкания в обмотке вентилятора или проводке. Визуально осмотрите его – если металлическая перемычка внутри оплавлена или оборвана, замените на новый. Не используйте «жучки» – это опасно для электросистемы автомобиля.
Дополнительно пригодится фонарик с узким лучом для осмотра труднодоступных мест, например, контактов реле или проводки за радиатором. Изолента и термоусадочные трубки нужны для восстановления повреждённой изоляции проводов после проверки. Если планируется демонтаж вентилятора, подготовьте ёмкость для слива охлаждающей жидкости – при снятии радиатора часть антифриза вытечет.
Как снять вентилятор охлаждения с автомобиля без повреждений
Отсоедините разъём питания вентилятора, нажав на фиксатор пальцами или отвёрткой с плоским жалом. Проводка закреплена пластиковым хомутом на кронштейне радиатора – разрежьте его кусачками, но не тяните за провода, чтобы не повредить изоляцию. Если разъём прикипел, обработайте его WD-40 и подождите 5 минут перед повторной попыткой.
Снимите верхний патрубок радиатора, ослабив хомут плоскогубцами или отвёрткой. Это даст дополнительный зазор для извлечения вентилятора. Если патрубок не поддаётся, аккуратно подденьте его отвёрткой, но не прилагайте чрезмерных усилий – пластиковый штуцер радиатора легко ломается. Слейте часть охлаждающей жидкости в ёмкость, чтобы избежать пролива при снятии.
Проверьте состояние резиновых подушек, на которых крепится вентилятор. Если они потрескались или деформировались, замените их перед установкой нового узла. Артикул оригинальных подушек – 2110-1308010. При установке вентилятора обратно убедитесь, что они правильно сели в посадочные места на радиаторе, иначе вибрация при работе приведёт к преждевременному износу.
Очистите посадочные поверхности радиатора от грязи и остатков старого герметика. Используйте ветошь и очиститель тормозов – он эффективно удаляет масляные отложения без повреждения пластика. Осмотрите лопасти вентилятора на предмет трещин и деформаций: даже незначительные повреждения могут вызвать дисбаланс и повышенный шум при работе.
При обратной сборке затягивайте болты крест-накрест, начиная с центрального, моментом 8–10 Н·м. Не перетягивайте – это может привести к деформации корпуса вентилятора или срыву резьбы в радиаторе. После установки проверьте работу вентилятора, подключив его напрямую к аккумулятору: лопасти должны вращаться без заеданий и посторонних звуков.

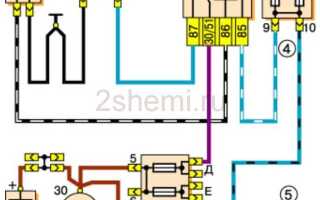

Проверка электрической цепи вентилятора мультиметром
Перед началом диагностики убедитесь, что аккумулятор заряжен, а предохранитель F7 (30 А) в монтажном блоке исправен. Отсоедините разъем вентилятора, расположенный на кожухе радиатора, и переведите мультиметр в режим измерения постоянного напряжения (20 В). Подключите черный щуп к минусовой клемме АКБ, красный – к контакту №1 разъема (плюсовой провод). При включенном зажигании и работающем двигателе (температура ОЖ выше 105°C) напряжение должно быть в пределах 12–14 В. Отсутствие показаний указывает на обрыв цепи или неисправность реле.
Проверьте целостность проводки от монтажного блока до вентилятора. Для этого отключите разъем ЭБУ (контроллер) и прозвоните мультиметром в режиме омметра (200 Ом) провода между контактами:
- Разъем вентилятора №1 – контакт 86 реле К1 (белый провод с черной полосой).
- Разъем вентилятора №2 – масса кузова (черный провод). Сопротивление должно быть близко к 0 Ом.
Обнаружение сопротивления выше 1 Ом свидетельствует о коррозии контактов или повреждении изоляции. Особое внимание уделите участкам проводки возле радиатора – здесь чаще всего возникают замыкания из-за перетирания об острые кромки.
Для проверки реле К1 (установлено в монтажном блоке, позиция 4) снимите его и подайте напряжение 12 В на контакты 85 и 86. Мультиметром в режиме прозвонки убедитесь в замыкании контактов 30 и 87. Если реле не срабатывает, замените его. При исправном реле, но отсутствии напряжения на контакте 30 проверьте предохранитель F7 и целостность провода от АКБ до реле (красный провод с синей полосой).
Датчик температуры охлаждающей жидкости (ДТОЖ) – еще одна частая причина неработающего вентилятора. Отсоедините разъем датчика (расположен на термостате) и замкните контакты перемычкой. Если вентилятор включится, датчик неисправен. Для точной диагностики измерьте сопротивление ДТОЖ при разных температурах:
- 20°C – 3,5 кОм;
- 90°C – 240 Ом.
Значительные отклонения от этих значений подтверждают необходимость замены датчика.
Проверьте цепь управления реле от ЭБУ. Подключите мультиметр к контакту 85 реле и массе, включите зажигание. При температуре ОЖ выше 105°C ЭБУ должен подать сигнал низкого уровня (0 В). Если напряжение остается на уровне 12 В, возможны неисправности в контроллере или его программном обеспечении. В этом случае потребуется диагностика сканером считывания ошибок.
Не забудьте проверить контакты разъема вентилятора на окисление. Очистите их мелкозернистой наждачной бумагой или специальным спреем для контактов. После сборки цепи нанесите на контакты тонкий слой технического вазелина для защиты от коррозии. Если все элементы исправны, а вентилятор не работает, замените электродвигатель – его сопротивление обмотки должно быть в пределах 0,1–0,5 Ом.
При диагностике учитывайте особенности схемы ВАЗ 2110 с разными типами ЭБУ. Например, на контроллерах Январь 5.1 и Bosch M1.5.4N управление вентилятором реализовано через отдельный выход, а на М7.9.7 – через общую шину. В последнем случае проверка цепи требует отключения других потребителей, подключенных к той же линии, чтобы исключить ложные срабатывания.
Как прозвонить мотор вентилятора на работоспособность
Для проверки под нагрузкой подайте напряжение 12 В напрямую от аккумулятора: минус на корпус, плюс на оставшийся контакт. Вентилятор должен вращаться без посторонних шумов и рывков. Если мотор не запускается, но прозванивается – проблема в щеточном узле или коллекторе. При наличии переменного сопротивления или искрения на коллекторе замените двигатель. Не держите питание дольше 10 секунд во избежание перегрева обмоток.
Диагностика датчика включения вентилятора на ВАЗ 2110
Датчик включения вентилятора на ВАЗ 2110 расположен в нижней части радиатора, с правой стороны по ходу движения. Его задача – замыкать цепь при достижении температуры охлаждающей жидкости 92–99°C (в зависимости от модификации). Перед проверкой убедитесь, что предохранитель F7 (30 А) в монтажном блоке исправен, а реле вентилятора (К9) не имеет следов оплавления или окисления контактов.
Для проверки датчика потребуется мультиметр, термометр с диапазоном до 120°C и емкость с водой. Отсоедините разъем датчика, подключите щупы мультиметра к его контактам в режиме прозвонки. При комнатной температуре цепь должна быть разомкнута. Нагрейте воду до 95°C и погрузите в нее датчик – при достижении пороговой температуры контакты должны замкнуться, а мультиметр издаст звуковой сигнал.
Если датчик не срабатывает, проверьте его сопротивление. У исправного элемента при 20°C сопротивление между контактами должно быть бесконечно большим, а при 100°C – стремиться к нулю. Отклонения от этих значений указывают на неисправность. Замените датчик, если показания не соответствуют норме, предварительно слив часть охлаждающей жидкости, чтобы избежать ее потери при демонтаже.
В случае, когда датчик исправен, но вентилятор не включается, проверьте проводку. Отсоедините разъем датчика и замкните его контакты перемычкой. Если вентилятор запустится – проблема в датчике или его цепи. Если нет – прозвоните провода от датчика до реле и блока управления. Особое внимание уделите участку от разъема датчика до массы: окисление или обрыв здесь часто становятся причиной отказа.
На автомобилях с ЭБУ Январь 5.1 или Bosch MP7.0 диагностика может включать проверку сигнала с датчика температуры охлаждающей жидкости (ДТОЖ). Подключите диагностический сканер и сравните показания температуры с фактической. Расхождение более 5°C при прогретом двигателе указывает на неисправность ДТОЖ, что может влиять на работу вентилятора.
При замене датчика используйте только оригинальные запчасти или аналоги с идентичными характеристиками. Наиболее распространенные артикулы: 2112-1306010 (для 92°C) и 2110-1306010 (для 99°C). После установки нового датчика залейте охлаждающую жидкость, удалите воздушные пробки и проверьте работу вентилятора на прогретом двигателе.
Если вентилятор включается, но не выключается, проверьте реле и его цепи. Извлеките реле К9 из монтажного блока и осмотрите контакты. При наличии нагара или оплавления замените реле. Также убедитесь, что на контакте 85 реле присутствует напряжение 12 В при включенном зажигании – его отсутствие указывает на обрыв в цепи управления.
Проверка предохранителя и реле системы охлаждения
На ВАЗ 2110 за работу вентилятора охлаждения отвечают предохранитель F7 (30 А) и реле К1, расположенные в монтажном блоке под капотом. Блок находится с левой стороны, рядом с аккумулятором, и закрыт пластиковой крышкой. Перед проверкой отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания.
Для проверки предохранителя F7 извлеките его из гнезда с помощью пинцета или специального съемника. Визуально осмотрите: если металлическая перемычка внутри оплавлена или разорвана – предохранитель неисправен. Замените его на новый с аналогичным номиналом (30 А). Не используйте предохранители с большим током – это может привести к возгоранию проводки.
Реле К1 проверяется методом замены на заведомо исправное. Найдите реле с такой же маркировкой (например, К2 или К3 в этом же блоке) и установите его в гнездо К1. Если вентилятор заработает – старое реле неисправно. Альтернативный способ: подключите мультиметр в режиме прозвонки к контактам 85 и 86 реле. При подаче напряжения 12 В на эти контакты должен быть слышен щелчок, а контакты 30 и 87 должны замкнуться.
Если предохранитель и реле исправны, но вентилятор не включается, проверьте цепь питания. Отсоедините разъем от электродвигателя вентилятора и замерьте напряжение на контактах при включенном зажигании и температуре охлаждающей жидкости выше 100 °C. Наличие напряжения 12 В указывает на неисправность мотора вентилятора. При отсутствии напряжения прозвоните провода от монтажного блока до разъема – возможен обрыв или окисление контактов.
Обратите внимание на дополнительные элементы: датчик температуры охлаждающей жидкости (ДТОЖ), расположенный на термостате, и контроллер ЭБУ. ДТОЖ может выдавать неверные показания, из-за чего ЭБУ не подает сигнал на включение реле. Проверьте сопротивление датчика при разных температурах: при 20 °C оно должно быть около 2,5 кОм, при 90 °C – около 200 Ом.
После замены неисправных элементов обязательно протестируйте систему: запустите двигатель, дождитесь прогрева до рабочей температуры и убедитесь, что вентилятор включается автоматически. Если проблема сохраняется, проверьте целостность проводки и состояние контактов в разъемах – окисление или коррозия часто становятся причиной нестабильной работы.
Как проверить вентилятор под напряжением напрямую от аккумулятора
Прямая проверка вентилятора от аккумулятора – самый быстрый способ исключить неисправности проводки, реле или контроллера. Для этого потребуются два провода сечением не менее 2,5 мм² с зажимами «крокодил» и доступ к клеммам АКБ. Отсоедините штатный разъем вентилятора, расположенный на кожухе радиатора, и подготовьте провода: один подключите к «+» аккумулятора, второй – к «−».
Подключите провода к клеммам вентилятора: красный (или с маркировкой «+») – к плюсовому проводу, черный (или «−») – к минусовому. Если вентилятор заработал сразу после подачи напряжения, неисправность кроется в цепи управления (реле, датчик температуры, ЭБУ). При отсутствии реакции проверьте целостность обмоток мультиметром: сопротивление между контактами должно быть в пределах 0,8–1,2 Ом.
- Используйте провода с изоляцией, рассчитанной на ток не менее 20 А – вентилятор потребляет 10–15 А в зависимости от модели.
- Не подключайте провода к аккумулятору на длительное время: 10–15 секунд достаточно для проверки.
- Если вентилятор вращается с посторонними звуками (скрежет, гул), замените подшипники или мотор целиком.
Для проверки двухскоростного вентилятора (устанавливается на ВАЗ 2110 с 2003 года) потребуется подать напряжение на дополнительный контакт. Первый режим (низкая скорость) активируется при подаче «+» на основной контакт и «−» на корпус. Второй режим (высокая скорость) – при подаче «+» на оба контакта (основной и дополнительный) с общим «−». Если вентилятор не работает ни в одном из режимов, замените его.
После проверки отсоедините провода от аккумулятора в обратном порядке: сначала минусовой, затем плюсовой. Убедитесь, что зажимы не касаются металлических частей кузова – короткое замыкание может вывести из строя АКБ или вызвать возгорание. Если вентилятор исправен, но не включается в штатном режиме, проверьте реле (расположено в монтажном блоке под капотом, позиция К9) и датчик температуры (на радиаторе или термостате).
Устранение распространённых неисправностей вентилятора своими силами
Первым шагом при отказе вентилятора охлаждения на ВАЗ 2110 станет проверка предохранителя F7 (30 А) в монтажном блоке. Если он перегорел, замените его на новый с аналогичным номиналом – использование проволоки или предохранителя большего тока приведёт к возгоранию проводки. После замены проконтролируйте работу вентилятора: если предохранитель снова перегорает, ищите короткое замыкание в цепи или неисправность электродвигателя. Для диагностики прозвоните провода от монтажного блока до разъёма вентилятора мультиметром – сопротивление должно быть близко к нулю.
Если предохранитель цел, проверьте реле вентилятора (К9 в монтажном блоке). Подключите заведомо исправное реле или замкните контакты 30 и 87 напрямую – при работающем двигателе вентилятор должен включиться. Отсутствие реакции указывает на неисправность датчика температуры (ДТОЖ), расположенного на термостате. Замените датчик, предварительно слив часть охлаждающей жидкости, и проверьте сопротивление нового при нагреве: при 90°C оно должно составлять 150–200 Ом.
При исправной электрической цепи и датчике неисправность может крыться в самом электродвигателе. Снимите вентилятор, отсоединив разъём и открутив три болта крепления. Подайте напряжение 12 В напрямую на клеммы мотора – если лопасти не вращаются, разберите корпус и проверьте щётки и коллектор. Изношенные щётки замените, а коллектор зачистите мелкозернистой наждачной бумагой (зернистость 800–1000). Смажьте подшипники литолом или аналогичной смазкой – это устранит гул и продлит срок службы.
Окисление контактов в разъёме вентилятора – частая причина перебоев в работе. Зачистите контакты наждачной бумагой или надфилем, затем обработайте их токопроводящей смазкой (например, Kontakt 60). Особое внимание уделите контакту «масса», который крепится к кузову рядом с аккумулятором – ослабленный болт или коррозия здесь приводят к падению напряжения и нестабильной работе вентилятора.
Если вентилятор включается, но работает с перебоями или не развивает полных оборотов, проверьте напряжение на разъёме при работающем двигателе – оно должно быть не ниже 11,5 В. Падение напряжения указывает на проблемы с генератором или окисление силовых проводов. Также осмотрите лопасти на предмет трещин и деформаций – повреждённые лопасти создают вибрацию и снижают эффективность охлаждения. Замените крыльчатку при обнаружении дефектов, используя оригинальную деталь или аналог с идентичными параметрами (диаметр 300 мм, 7 лопастей).
