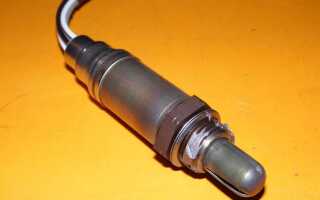

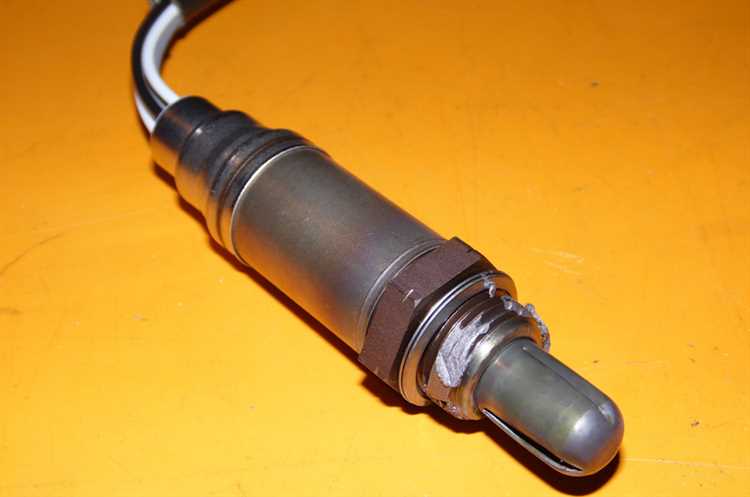

Лямбда-зонд – ключевой элемент системы управления двигателем, отвечающий за корректировку топливно-воздушной смеси. Его рабочая температура составляет 300–800°C, при которой датчик генерирует точный сигнал. На холодном двигателе зонд неэффективен: без подогрева время выхода на рабочий режим достигает 30–60 секунд, что приводит к повышенному расходу топлива и выбросам вредных веществ. Подогрев решает эту проблему, сокращая время прогрева до 5–15 секунд.
Нагревательный элемент лямбда-зонда – это керамический резистор с сопротивлением 2–14 Ом, запитанный от бортовой сети автомобиля. Напряжение подается через реле или непосредственно от ЭБУ при запуске двигателя. Мощность нагревателя варьируется от 10 до 20 Вт, что достаточно для быстрого разогрева чувствительного элемента из диоксида циркония или титана. Контроль температуры осуществляется по изменению сопротивления нагревателя или с помощью дополнительного датчика.
Неисправность подогрева лямбда-зонда диагностируется по коду ошибки P0135 (для первого датчика) или P0141 (для второго). Признаки поломки: увеличенный расход топлива на 10–20%, нестабильная работа двигателя на холостом ходу, загорание лампы Check Engine. Проверка проводится мультиметром: сопротивление нагревателя должно быть в пределах 2–14 Ом, а напряжение на контактах – 12–14 В при включенном зажигании.
Замена неисправного подогрева требует выбора оригинального датчика или аналога с идентичными параметрами. Использование дешевых заменителей часто приводит к повторным поломкам из-за низкого качества керамики или несоответствия сопротивления. При установке важно соблюдать момент затяжки 40–50 Н·м, чтобы избежать повреждения резьбы или корпуса. После замены необходимо сбросить ошибки ЭБУ и провести адаптацию системы.
Принцип работы подогрева лямбда-зонда в авто
Подогрев лямбда-зонда обеспечивает его быстрый выход на рабочую температуру (300–350°C) после холодного пуска двигателя. Без подогрева датчик достигает оптимального режима только через 1–3 минуты работы, что увеличивает выбросы вредных веществ на 30–50% в этот период. Нагревательный элемент – керамический резистор с сопротивлением 2–15 Ом – запитывается от бортовой сети (12 В) через реле или непосредственно от ЭБУ. Ток потребления составляет 1–3 А, а время прогрева сокращается до 10–30 секунд.
Конструктивно нагреватель интегрирован в корпус датчика и отделен от чувствительного элемента (диоксида циркония или титана) теплоизоляционным слоем. Температура контролируется встроенным терморезистором или косвенно – по изменению сопротивления нагревателя. При достижении 350°C ЭБУ снижает мощность подогрева, предотвращая перегрев (максимально допустимая температура – 950°C). В современных широкополосных зондах (например, Bosch LSU 4.9) нагреватель управляется ШИМ-сигналом с частотой 100–200 Гц.
Неисправность подогрева диагностируется по коду ошибки P0135 (для переднего зонда) или P0141 (для заднего). Основные причины: обрыв цепи нагревателя (сопротивление > 20 Ом), короткое замыкание (сопротивление < 2 Ом), окисление контактов разъема. Для проверки отсоедините разъем зонда, измерьте сопротивление между контактами нагревателя (норма – 2–15 Ом) и напряжение на проводах питания (должно соответствовать бортовому – 12–14 В). При замене зонда очищайте посадочное место от нагара – это улучшает теплопередачу и продлевает срок службы нагревателя.

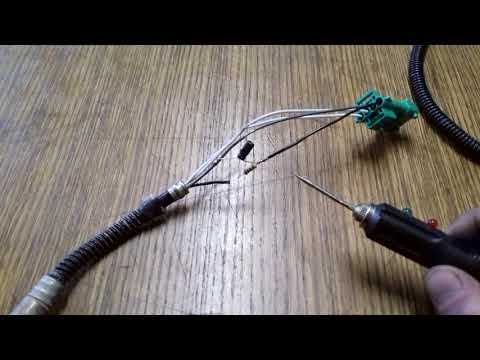

Зачем нужен подогрев в лямбда-зонде и как он влияет на работу двигателя
Лямбда-зонд начинает корректно функционировать только при температуре выше 300–350°C. Без подогрева датчик достигает рабочего диапазона через 3–5 минут после запуска двигателя, особенно в холодное время года. В этот период ЭБУ переходит на аварийные карты топливоподачи, что приводит к увеличению расхода топлива на 10–15% и росту вредных выбросов в 2–3 раза. Подогрев сокращает время выхода на рабочий режим до 10–30 секунд, минимизируя негативные последствия.
Нагревательный элемент лямбда-зонда – это керамический стержень с резистивным покрытием, потребляющий 5–15 Вт мощности. Он запитывается от бортовой сети через реле или непосредственно от ЭБУ, получая напряжение 12 В при запуске двигателя. Температура нагрева регулируется широтно-импульсной модуляцией (ШИМ), поддерживая оптимальные 600–800°C для циркониевых датчиков и 700–900°C для титановых. Превышение этих значений на 100°C сокращает срок службы датчика на 30–40%.
Неисправность подогрева приводит к кодовым ошибкам P0135, P0141 или P0155, которые фиксируются при падении сопротивления нагревателя ниже 2 Ом или обрыве цепи. В таких случаях ЭБУ переключается на резервные алгоритмы, увеличивая подачу топлива на 5–8% для компенсации некорректных показаний. Это вызывает переобогащение смеси, снижение мощности двигателя на 3–7% и рост расхода масла из-за неполного сгорания топлива.
Для диагностики подогрева используют мультиметр: измеряют сопротивление нагревателя (должно быть 2–14 Ом в зависимости от модели) и проверяют наличие напряжения на контактах при включенном зажигании. При замене лямбда-зонда рекомендуется выбирать датчики с керамическим нагревателем, а не проволочным, так как они быстрее выходят на рабочую температуру и менее подвержены термическим деформациям. Установка некачественных аналогов может привести к перегреву и разрушению керамического элемента.
В системах с двумя лямбда-зондами (до и после катализатора) подогрев особенно критичен для датчика после нейтрализатора. Его рабочая температура ниже (400–600°C), и без подогрева он может выдавать нестабильные показания, провоцируя ложные ошибки по эффективности катализатора. В современных двигателях с непосредственным впрыском подогрев лямбда-зонда интегрирован в стратегию быстрого прогрева двигателя, сокращая время выхода на оптимальный режим работы до 5–10 секунд после холодного пуска.
Устройство нагревательного элемента лямбда-зонда и его электрическая схема
Нагревательный элемент лямбда-зонда представляет собой керамический стержень с встроенным резистивным проводником из платины или сплава на её основе. Типичная конструкция включает тонкоплёночный нагреватель толщиной 10–50 мкм, нанесённый на подложку из оксида алюминия (Al2O3). Сопротивление элемента при 20°C составляет 2–10 Ом, а при рабочей температуре 350–800°C – 15–30 Ом. Керамика обеспечивает термостойкость до 1000°C и защиту от агрессивных выхлопных газов.
Электрическая цепь нагревателя подключается через два контакта: силовой (+12 В от бортовой сети) и управляющий (через реле или ШИМ-контроллер ЭБУ). Ток потребления в момент включения достигает 3–5 А, снижаясь до 1–2 А при выходе на рабочий режим. В современных системах используется импульсное питание с частотой 100–500 Гц для точного регулирования температуры и снижения энергопотребления.
Ключевой элемент схемы – терморезистор с отрицательным температурным коэффициентом (NTC), интегрированный в корпус зонда. Он обеспечивает обратную связь для ЭБУ: при нагреве сопротивление NTC падает с 10 кОм (20°C) до 100–300 Ом (700°C), позволяя контроллеру корректировать мощность нагревателя. Погрешность измерения температуры не превышает ±5°C.
В циркониевых лямбда-зондах нагреватель располагается внутри керамического наконечника, окружая чувствительный элемент. Титановые зонды имеют внешний нагреватель в виде спирали, намотанной на корпус. В обоих случаях критически важна равномерность прогрева: локальные перегревы свыше 900°C приводят к деградации каталитического покрытия и снижению точности измерений.
Схема управления нагревателем включает защитные элементы: предохранитель на 7,5–10 А, диод для подавления обратных токов и варистор на 18–24 В для защиты от перенапряжений. В системах с CAN-шиной ЭБУ дополнительно мониторит сопротивление нагревателя: отклонение более 20% от номинала сигнализирует о неисправности.
При запуске холодного двигателя нагреватель выходит на рабочую температуру за 10–30 секунд. В режиме прогрева ЭБУ подаёт максимальное напряжение, затем переключается на импульсный режим с коэффициентом заполнения 30–70%. При температуре выхлопа выше 400°C нагрев может отключаться полностью для экономии энергии.
Диагностика неисправностей нагревателя проводится мультиметром: измеряется сопротивление между контактами разъёма (должно быть 2–10 Ом) и напряжение питания (11–14 В). Обрыв цепи или короткое замыкание фиксируются ЭБУ как ошибки P0135 (кислородный датчик 1, ряд 1) или P0141 (датчик 2, ряд 1). При замене зонда рекомендуется очистить контакты разъёма от окислов и проверить целостность проводки.
Для продления ресурса нагревателя избегайте частых холодных пусков, используйте качественное топливо и регулярно проверяйте состояние системы зажигания. При установке нового зонда убедитесь в совместимости электрических параметров: напряжение питания, сопротивление нагревателя и тип терморезистора должны соответствовать спецификациям производителя.

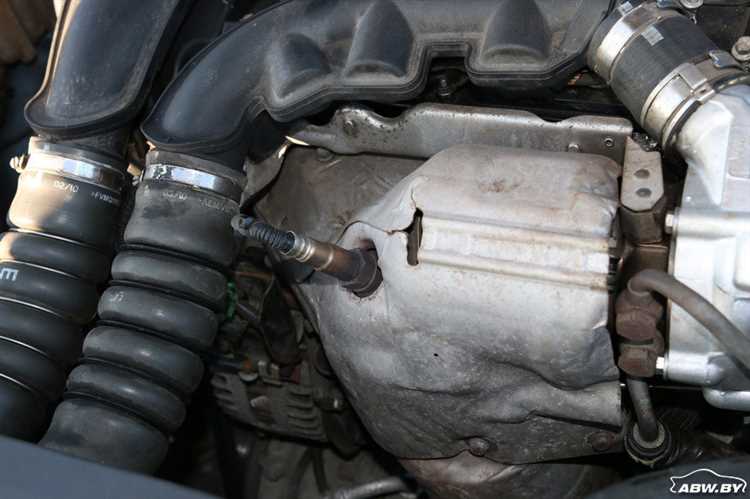

Как происходит активация подогрева при запуске двигателя и в разных режимах езды
Активация подогрева лямбда-зонда начинается сразу после поворота ключа зажигания, но не одновременно с запуском двигателя. Блок управления двигателем (ЭБУ) подаёт питание на нагревательный элемент зонда через реле или силовой транзистор при температуре охлаждающей жидкости ниже 40–60°C (зависит от модели авто). Время прогрева до рабочей температуры (300–350°C) составляет 10–30 секунд, но при сильном морозе может растягиваться до минуты. ЭБУ отслеживает сопротивление нагревателя: если оно превышает 10–15 Ом, система фиксирует неисправность и переходит в аварийный режим.
В режиме холодного пуска подогрев работает на максимальной мощности (обычно 10–15 Вт), чтобы быстрее вывести зонд на рабочий диапазон. После достижения температуры 300°C ЭБУ снижает ток, поддерживая оптимальный нагрев. Если двигатель запускается при температуре ниже −10°C, некоторые системы (например, у Volkswagen) активируют предварительный подогрев за 5–10 секунд до старта, чтобы ускорить готовность датчика. При этом напряжение на нагревателе может кратковременно подниматься до 14 В для компенсации теплопотерь.
Во время движения активация подогрева зависит от нагрузки и оборотов двигателя. На холостом ходу при температуре ОЖ выше 70°C ЭБУ может полностью отключать нагрев, так как выхлопные газы обеспечивают достаточный теплообмен. При резком ускорении или высоких оборотах (свыше 3000 об/мин) подогрев включается повторно, если температура зонда опускается ниже 250°C – это предотвращает искажение сигнала из-за охлаждения потоком газов. В режиме торможения двигателем (принудительный холостой ход) подогрев также активируется, так как температура выхлопа резко падает.
В системах с широкополосными лямбда-зондами (например, Bosch LSU 4.9) алгоритм активации сложнее: ЭБУ учитывает не только температуру, но и состав смеси. При бедной смеси (λ > 1) подогрев может временно усиливаться, чтобы компенсировать снижение температуры выхлопа. В гибридных автомобилях подогрев включается даже при работе на электротяге, если прогнозируется скорый запуск ДВС – это минимизирует задержку в корректировке смеси. Некоторые производители (Toyota, BMW) используют импульсный режим нагрева с частотой 100–200 Гц для экономии энергии и продления ресурса нагревателя.
При диагностике неисправностей подогрева проверяют не только цепь питания, но и алгоритм работы ЭБУ. Например, если зонд не прогревается при запуске, но нагреватель исправен, проблема может быть в датчике температуры ОЖ или прошивке блока. В автомобилях с системой Start-Stop подогрев активируется заранее перед остановкой двигателя, чтобы сохранить рабочую температуру зонда – это снижает выбросы при последующем запуске. Для продления срока службы нагревателя рекомендуется избегать частых холодных пусков и использовать качественное топливо, так как отложения на чувствительном элементе увеличивают время прогрева.
Типичные неисправности подогрева лямбда-зонда и их влияние на показания датчика
Подогрев лямбда-зонда – критически важный элемент для быстрого выхода датчика на рабочую температуру (300–400°C). При его отказе время прогрева увеличивается с 20–30 секунд до 2–5 минут, что приводит к некорректной работе ЭБУ в режиме холодного пуска. Наиболее частая причина – обрыв цепи нагревателя из-за перегорания спирали или окисления контактов. В 70% случаев это происходит после 80–100 тыс. км пробега, особенно при использовании некачественного топлива с высоким содержанием серы.
Короткое замыкание нагревательного элемента на корпус датчика или проводку вызывает перегрузку цепи и срабатывание предохранителя. Симптомы: ошибка P0135 (неисправность цепи подогрева) и повышенный расход топлива на 10–15% из-за работы ЭБУ в аварийном режиме. Диагностируется мультиметром – сопротивление нагревателя должно составлять 2–14 Ом (зависит от модели). При КЗ значение стремится к нулю.
- Обрыв проводки – чаще всего в местах изгибов или у разъема. Проверяется прозвонкой цепи от ЭБУ до датчика. Типичные зоны повреждений: участок у выпускного коллектора (термическое воздействие) и около аккумулятора (агрессивные среды).
- Плохой контакт в разъеме – окисление или ослабление фиксаторов. Приводит к периодическим сбоям, особенно при вибрации. Устраняется зачисткой контактов и нанесением диэлектрической смазки.
- Износ керамического элемента – происходит при длительной эксплуатации с перегревом (выше 900°C). Сопровождается ошибкой P0134 (низкая активность датчика) и нестабильными показаниями на холостом ходу.
Неисправность подогрева приводит к задержке перехода ЭБУ в режим замкнутого контура. В результате смесь остается обогащенной, что увеличивает выбросы CO и CH на 30–50% и снижает мощность двигателя на 5–8%. На автомобилях с Евро-4 и выше это может вызвать переход в аварийный режим с ограничением оборотов до 3000 об/мин.
Термическое разрушение нагревателя происходит при попадании воды на раскаленный датчик (например, после мойки двигателя). Характерный признак – трещины на керамическом корпусе и резкое падение сопротивления нагревателя до 0,1–0,5 Ом. Восстановлению не подлежит, требуется замена датчика.
При частичном отказе подогрева (например, снижении мощности нагревателя на 30–40%) датчик работает, но с задержкой. Это проявляется в виде «плавающих» оборотов на холодную и периодических ошибок P0171/P0172 (бедная/богатая смесь). Диагностируется осциллографом – время выхода на рабочую температуру превышает 1,5 минуты.
Рекомендации по предотвращению неисправностей:
- Использовать топливо с октановым числом не ниже рекомендованного производителем.
- Избегать резких перепадов температур (например, въезд в глубокую лужу после длительной поездки).
- Проверять целостность проводки и разъемов каждые 30 тыс. км.
- При замене датчика использовать оригинальные запчасти или аналоги с подтвержденной совместимостью (например, Bosch, Denso, NTK).
