Накладки фар на Toyota Prado 150 (2009–2023 гг.) – элемент, требующий периодического демонтажа для замены ламп, чистки отражателей или установки тюнинговых аксессуаров. Конструкция креплений предусматривает использование пластиковых фиксаторов и винтов под Torx T20, но неопытные владельцы часто сталкиваются с поломкой защелок или повреждением лакокрасочного покрытия. В этой инструкции разберем процесс снятия накладок без инструментальных ошибок, с учетом особенностей передней оптики Prado 150.
Перед началом работ отключите аккумулятор: это исключит случайное короткое замыкание при контакте с проводкой фар. Для демонтажа потребуются отвертка с плоским жалом (шириной 5 мм), ключ Torx T20 и пластиковый съемник для клипс – металлические инструменты могут оставить царапины на бампере или накладке. Обратите внимание: на моделях с 2017 года производитель изменил расположение одного из винтов крепления – он скрыт под заглушкой в нижней части фары.
Накладки фар Prado 150 удерживаются на трех точках: два винта Torx T20 (верхний и нижний) и шесть пластиковых защелок по периметру. Первым шагом снимается решетка радиатора, чтобы получить доступ к верхнему винту. Далее аккуратно поддевается нижняя кромка накладки – начинать лучше с угла, где пластик менее подвержен деформации. Сила прижима защелок варьируется: ближе к центру бампера они сидят плотнее, поэтому требуется равномерное усилие без рывков.
При обратной установке проверьте состояние резиновых уплотнителей накладок – их повреждение приведет к попаданию влаги и пыли в фару. Винты затягивайте с моментом 2–3 Н·м: чрезмерное усилие может сорвать резьбу в пластиковом корпусе. Если защелки сломались, замените их на оригинальные (артикул Toyota 75467-60010 для левой накладки, 75468-60010 для правой) – аналоги часто не обеспечивают надежной фиксации.
Какие инструменты понадобятся для демонтажа накладок фар
Для снятия накладок фар на Toyota Prado 150 потребуется минимальный набор инструментов, но с точным соответствием задаче. Основной – пластиковый монтажный клин (или набор клиньев разной толщины) из нейлона или поликарбоната, чтобы избежать царапин на лакокрасочном покрытии и пластиковых элементах. Также необходима тонкая плоская отвёртка с шириной жала 3–5 мм или специальный съёмник для клипс (например, Lisle 57750), так как накладки крепятся на защёлках и скрытых пистонах. Для доступа к нижним фиксаторам пригодится короткая отвёртка с гибким валом или магнитный держатель – болты расположены в труднодоступных местах за бампером.
- Торцевой ключ на 10 мм с удлинителем (для откручивания крепёжных болтов бампера, если требуется частичный демонтаж).
- Набор бит Torx T20 и T25 – некоторые винты на накладках и подкрылках используют именно этот тип шлица.
- Фонарик с узким лучом или налобный светодиодный – для освещения зоны работы под капотом и за бампером.
- Мягкая ткань или микрофибровая салфетка – для защиты поверхностей при работе с клиньями.
- Силиконовая смазка в спрее (например, WD-40 Specialist) – для обработки закисших пистонов перед демонтажем.
Избегайте металлических инструментов без защитных накладок: риск повредить пластик или краску высок. Если пистоны ломаются при снятии, заранее приобретите ремкомплект (артикул Toyota 90467-12015 для Prado 150).
Как отсоединить бампер для доступа к накладкам фар
На Toyota Prado 150 передний бампер крепится на 10 пластиковых клипсах и 6 болтах под ключ на 10 мм. Первым делом снимите решётку радиатора: она держится на четырёх защёлках сверху и двух винтах снизу. Отсоедините разъёмы противотуманных фар, если они установлены – провода проложены вдоль нижней кромки бампера.
Под капотом открутите два болта в верхних углах бампера, скрытые под пластиковыми заглушками. Заглушки поддеваются плоской отвёрткой, но не тяните их резко – пластик хрупкий. Ещё два болта находятся в арках передних колёс: для доступа поверните руль до упора в сторону колеса, снимите подкрылок (три самореза и две клипсы) и открутите болт изнутри арки.
Нижняя часть бампера фиксируется четырьмя клипсами по центру и двумя болтами по бокам, рядом с противотуманками. Клипсы снимаются специальным съёмником или аккуратно поддеваются отвёрткой, но не выдёргивайте их – сначала нажмите на центральный штифт, чтобы освободить фиксатор. Болты откручиваются торцевой головкой на 10 мм.
После демонтажа всех креплений бампер остаётся висеть на направляющих в нижней части кузова. Потяните его на себя, начиная с середины, чтобы не повредить защёлки. Если бампер не поддаётся, проверьте, не осталось ли незамеченных болтов или клипс – часто пропускают крепление под номерным знаком или в районе буксировочной проушины.
Отсоедините бампер полностью, аккуратно отведя его вперёд. Не тяните за провода – если разъёмы противотуманок или парктроников не отключены, отсоедините их сейчас. Бампер удобнее снимать вдвоём: один человек поддерживает его снизу, второй – сверху, чтобы избежать перекосов и повреждения пластика.
Перед установкой бампера обратно очистите направляющие от грязи и смажьте их силиконовой смазкой – это предотвратит скрип и облегчит монтаж. При сборке сначала заведите бампер на нижние направляющие, затем защёлкните верхние крепления и только после этого закручивайте болты. Затягивайте их равномерно, без перекосов, чтобы избежать трещин.
Если после установки бампер провисает или не прилегает плотно, проверьте защёлки на кузове – они могут быть деформированы. В случае повреждения клипс замените их на новые (артикул Toyota 75490-60010 для стандартных креплений). Не используйте старые клипсы – они теряют упругость и не обеспечивают надёжной фиксации.
Как правильно открутить крепления накладок фар без повреждений
На Toyota Prado 150 накладки фар фиксируются тремя типами креплений: пластиковыми защёлками, винтами под крестовую отвёртку и металлическими клипсами. Первые расположены по периметру накладки, вторые – в нижней части (обычно 2–3 штуки), третьи – в углах или вдоль верхнего края. Перед началом работ отсоедините клемму аккумулятора, чтобы исключить случайное замыкание при контакте с проводкой.
Для демонтажа пластиковых защёлок используйте специальную лопатку для автостёкол или тонкую пластиковую карту. Вставляйте инструмент в зазор между накладкой и кузовом под углом 30–45 градусов, аккуратно отжимая фиксатор. Не применяйте металлические предметы – риск повредить лакокрасочное покрытие или сломать защёлку возрастает втрое. Начинайте с нижнего края накладки, постепенно переходя к боковым и верхним креплениям.
- Винты под крестовую отвёртку (PH2) откручивайте против часовой стрелки, придерживая накладку свободной рукой. Если винт не поддаётся, нанесите на резьбу проникающую смазку (например, WD-40) и подождите 5–7 минут. Избегайте чрезмерного усилия – сорванная головка винта усложнит демонтаж.
- Металлические клипсы снимайте с помощью съёмника для пистонов или плоскогубцев с узкими губками. Захватите клипсу за центральную часть и потяните на себя, одновременно покачивая из стороны в сторону. Если клипса сломалась, замените её на новую (артикул 90915-10001 для оригинальных деталей).
При работе с верхними креплениями обратите внимание на герметизирующую прокладку. Она часто прилипает к кузову – отделяйте её пальцами или пластиковым инструментом, чтобы не порвать. Если прокладка повреждена, перед установкой накладки замените её на новую (толщина 3 мм, материал – вспененный полиуретан).
В процессе откручивания винтов проверяйте состояние резьбы в кузове. Если резьба сорвана, используйте ремонтную вставку Helicoil или аналогичную. Для этого просверлите отверстие сверлом на 0,5 мм больше оригинального диаметра, нарежьте новую резьбу метчиком и установите вставку. Это предотвратит выпадение винта при последующих демонтажах.
После снятия всех креплений аккуратно потяните накладку на себя, одновременно отсоединяя электрические разъёмы (если они есть). На Prado 150 разъёмы часто расположены за накладкой – их фиксаторы отжимаются пальцем или отвёрткой. Не дёргайте провода: стандартный запас длины составляет 10–15 см, но при резком движении контакты могут оторваться.
Перед обратной установкой очистите посадочные места от грязи и старого герметика. Нанесите тонкий слой силиконовой смазки на пластиковые защёлки и прокладку – это облегчит последующий демонтаж и предотвратит скрип. Затягивайте винты с моментом 2–3 Н·м, чтобы не деформировать пластик накладки.
Как отключить электрические разъемы при снятии накладок
Разъемы поворотников и габаритов часто имеют боковые фиксаторы – их нужно сжать пальцами или отверткой с плоским жалом, одновременно вытягивая колодку. Избегайте резких рывков: пластиковые корпуса хрупкие, особенно при низких температурах. Если провода прикипели, прогрейте разъем феном (температура не выше 60°C) или обработайте контакты спреем WD-40, но не используйте силу. После отключения оберните разъемы изолентой или полиэтиленом, чтобы исключить попадание влаги и грязи.

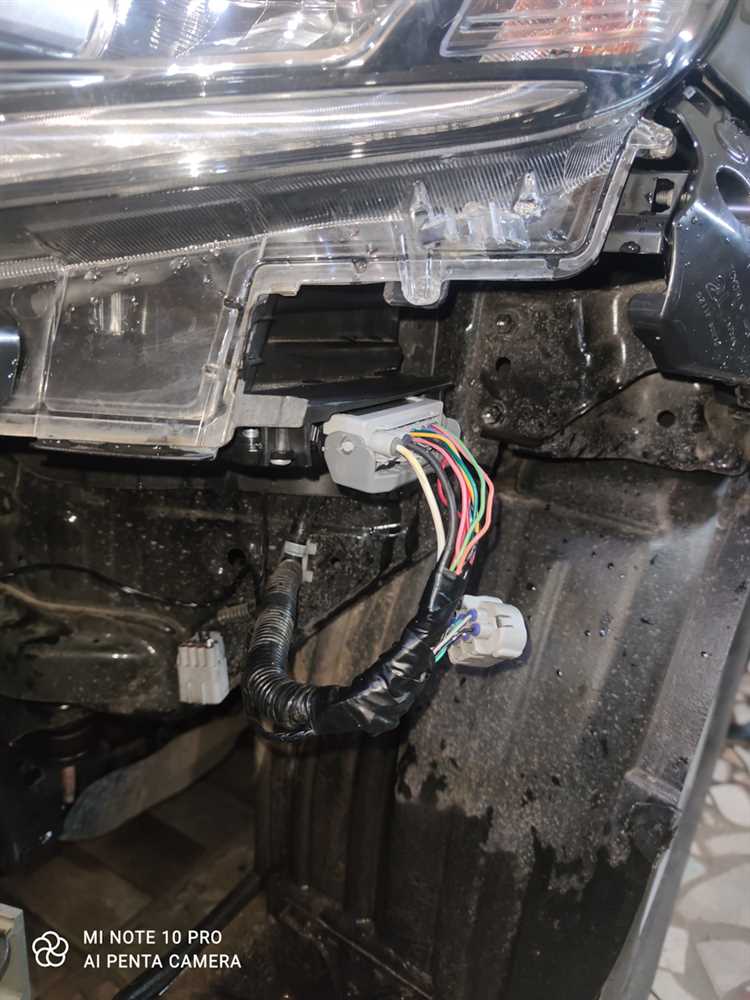

Как аккуратно извлечь накладки фар из посадочных мест
Начните с отсоединения минусовой клеммы аккумулятора, чтобы исключить случайное замыкание при работе с электрическими разъемами фар. Накладки на Toyota Prado 150 фиксируются тремя типами креплений: пластиковыми защелками по периметру, металлическими пружинными клипсами в верхней части и винтом Torx T20 в нижнем углу. Используйте пластиковую лопатку или тонкую отвертку, обернутую изолентой, чтобы поддеть защелки у края накладки – начинайте с нижнего угла со стороны бампера, где зазор максимален. Избегайте приложения силы к центральной части: здесь расположены датчики дождя и света, повреждение которых потребует замены всей фары.
После освобождения защелок аккуратно потяните накладку на себя, удерживая ее параллельно кузову – металлические клипсы в верхней части выйдут из пазов с характерным щелчком. Если накладка не поддается, проверьте наличие скрытого винта под резиновым уплотнителем в районе поворотника: на некоторых модификациях Prado 150 он присутствует. При обратной установке смажьте резиновые уплотнители силиконовой смазкой, чтобы предотвратить их прилипание и растрескивание при следующей разборке.
Что делать, если накладки фар не снимаются с первого раза
Защёлки накладок расположены в трёх точках: две по бокам и одна в центре. Чтобы их освободить, вставьте пластиковую лопатку или плоскую отвёртку в зазор между накладкой и кузовом, начиная с нижнего угла. Плавно отжимайте фиксаторы, двигаясь по периметру – не давите в одном месте, иначе пластик треснет. Если слышен щелчок, но накладка не снимается, проверьте наличие дополнительных креплений под поворотниками или в районе воздухозаборников.
При сильном загрязнении или коррозии защёлки могут заклинивать. Обработайте стыки накладки и кузова проникающей смазкой WD-40 или её аналогом, подождите 10–15 минут, затем попробуйте снова. Избегайте использования металлических инструментов без защиты – обмотайте отвёртку изолентой, чтобы не поцарапать лакокрасочное покрытие. Если накладка всё равно не поддаётся, прогрейте её феном до 50–60°C – пластик станет эластичнее, и защёлки легче освободятся.
В некоторых случаях накладки прикипают из-за старого герметика или клея, особенно если автомобиль эксплуатировался в условиях высокой влажности. Аккуратно прорежьте слой герметика канцелярским ножом по периметру, но не углубляйтесь более чем на 2–3 мм, чтобы не повредить проводку или датчики. Если накладка установлена на двухсторонний скотч (например, в зоне стыка с капотом), используйте нить для резки – протяните её под элементом и двигайте взад-вперёд, разрывая клеевой слой.
Если все методы не сработали, осмотрите накладку на предмет скрытых креплений. На Prado 150 иногда встречаются дополнительные болты под фарами или в нише бампера, которые не указаны в стандартной инструкции. Снимите передние колёса и подкрылки для доступа к этим зонам. В крайнем случае обратитесь к сервисной документации или фотографиям разобранных узлов на форумах владельцев – там часто публикуют неочевидные нюансы для конкретных годов выпуска.
Как установить накладки фар обратно после обслуживания
Нанесите тонкий слой нового герметика (например, ABRO Black или 3M 08578) по периметру посадочного места на фаре, избегая избытка – лишний герметик выдавится внутрь и может попасть на отражатель или линзу. Для равномерного распределения используйте шприц-дозатор или кисть с жестким ворсом. Если накладка крепится на защелки, проверьте их целостность: сломанные фиксаторы заменяйте сразу, иначе накладка будет вибрировать на ходу.
Аккуратно совместите накладку с фарой, начиная с нижнего края, и постепенно прижимайте вверх, контролируя попадание выступов в пазы. Для моделей Prado 150 с 2013 по 2017 год важно сначала зафиксировать верхние защелки, затем – боковые, и только потом – нижние. Прижмите накладку с усилием 3–5 кг по всей площади, чтобы герметик равномерно распределился. Оставьте автомобиль на 2–3 часа без движения, чтобы состав схватился.
После установки проверьте герметичность: включите фары на 10–15 минут, затем осмотрите внутреннюю часть на предмет запотевания. Если влага появилась, демонтируйте накладку, удалите старый герметик и повторите процесс с новым слоем. Для дополнительной защиты от вибраций используйте две-три капли клея Loctite 425 на металлические фиксаторы – это предотвратит самопроизвольное ослабление креплений.
