Двери BMW E46 (1998–2005) – сложный узел с плотной компоновкой механизмов и электрики. Разборка требует точного соблюдения последовательности, чтобы избежать повреждения пластиковых защёлок, проводки и регулировочных механизмов. В этой инструкции рассмотрены ключевые этапы: снятие обшивки, демонтаж стеклоподъёмников, замков и наружных ручек, а также особенности работы с дверями купе и седан.
Перед началом подготовь инструменты: TORX T20, T25, T30, плоскую отвёртку с тонким жалом, пластиковые клинья для снятия обшивки, мультиметр для проверки электрических цепей. Работай при температуре выше +10°C – пластик и уплотнители становятся хрупкими на морозе. Отключи аккумулятор, если планируешь вмешательство в электрику: короткое замыкание может вывести из строя блок комфорта.
Обшивка крепится на 8–10 пластиковых пистонах (в зависимости от модификации) и двух винтах под заглушками. Пистоны часто ломаются при неаккуратном демонтаже – запасись запасными (артикул 51 41 8 163 730). Начинай с нижнего угла обшивки, постепенно отщёлкивая её по периметру. Не тяни резко – за обшивкой проходят провода динамиков и концевиков замка.
Стеклоподъёмник E46 – реечного типа с мотором в сборе. Для его снятия потребуется опустить стекло в нижнее положение, зафиксировать его скотчем и открутить направляющие (два болта TORX T30). Мотор крепится тремя винтами – не потеряй регулировочные шайбы. При установке нового механизма смажь рейку консистентной смазкой Liqui Moly LM 47 для снижения шума.
Замок двери – один из самых уязвимых узлов. Для его демонтажа сними наружную ручку (два винта TORX T20), отсоедини тягу от цилиндра и аккуратно вытащи замок через технологическое отверстие. Обрати внимание на микровыключатели – они часто окисляются. При сборке нанеси на тяги силиконовую смазку, чтобы предотвратить заедание.
Какие инструменты понадобятся для разборки двери БМВ Е46
Для демонтажа двери BMW E46 потребуется набор специфических инструментов, адаптированных под конструкцию кузова и крепежные элементы модели. Основной комплект включает:
- Торкс T20, T25, T30 – для снятия обшивки, ручек и динамиков (болты скрыты под заглушками)
- Ключ Torx T40 – фиксирует стеклоподъемник и направляющие стекла
- Пластиковые клинья (3–4 шт.) – для аккуратного отделения обшивки от металлического каркаса без повреждения защелок
- Отвертка с плоским жалом (3 мм) – поддевание декоративных накладок и фиксаторов проводки
- Набор шестигранников (4 мм, 5 мм) – крепление наружной ручки и замка
- Мультиметр – проверка целостности проводки стеклоподъемников и центрального замка
- Съемник для клипс (артикул BMW 51 41 1 889 240) – удаление пластиковых пистонов обшивки без поломки
- Магнитный держатель – удержание мелких болтов при работе в труднодоступных местах
Дополнительно пригодятся: динамометрический ключ (момент затяжки болтов стеклоподъемника – 8–10 Н·м), силиконовая смазка (для обработки направляющих стекла), изолента (временная фиксация проводов), а также налобный фонарь – освещение полости двери ограничено. Для замены акустики или установки шумоизоляции потребуется строительный нож (резка виброизоляционных материалов) и валик для прикатки листов. Избегайте использования металлических лопаток – риск повреждения лакокрасочного покрытия каркаса.
Как снять обшивку двери БМВ Е46 без повреждений
Перед началом работ отключите аккумулятор, чтобы избежать случайного срабатывания электростеклоподъемников или центрального замка. Подготовьте инструменты: пластиковые клинья (2–3 шт.), тонкую плоскую отвертку, крестовую отвертку PH2, торцевой ключ T20 и съемник для пистонов (опционально). Работайте в перчатках – металлические кромки двери могут быть острыми.
Снимите декоративную накладку ручки открывания двери. Для этого подденьте её пластиковым клином с нижней стороны, начиная от угла, и аккуратно отщелкните фиксаторы. Накладка крепится на четырех защелках: две сверху, одна снизу и одна сбоку у замка. Не тяните резко – пластик хрупкий, особенно на морозе.
Открутите винты крепления:
- Один винт T20 под снятой накладкой ручки.
- Два винта PH2 за пластиковой заглушкой в нижней части подлокотника (заглушку подденьте отверткой).
- Один винт PH2 под кнопкой блокировки замка (кнопку вытащите вверх, потянув за основание).
- Один винт T20 за динамиком (если установлен) – динамик крепится на трех винтах PH2.
Отсоедините электрические разъемы. На обшивке двери БМВ Е46 их три:
- Разъем стеклоподъемника – расположен за блоком управления (если есть). Нажмите на фиксатор и потяните в сторону.
- Разъем центрального замка – находится ближе к передней кромке двери, рядом с тягой замка.
- Разъем зеркала (при наличии электрорегулировки) – спрятан за пластиковой заглушкой в верхней части обшивки.
Перед отключением разъемов убедитесь, что они не приклеены к обшивке – иначе оторвете провода.
Снимите обшивку, начиная с нижнего угла. Вставьте пластиковый клин между обшивкой и металлическим каркасом двери и медленно ведите его по периметру, отщелкивая пистоны. На Е46 используется 8–10 пистонов диаметром 6 мм: 4 по нижнему краю, 2–3 по бокам и 2 сверху. Пистоны часто ломаются – заранее купите запасные (артикул BMW 51418163039). После снятия обшивки проверьте состояние влагозащитной пленки – если она порвана, замените её, чтобы избежать коррозии.
Как отсоединить электрические разъемы стеклоподъемника и замка
Перед началом отсоединения разъемов снимите клемму с аккумулятора, чтобы исключить короткое замыкание. На BMW E46 разъемы стеклоподъемника и замка расположены за внутренней обшивкой двери – их легко идентифицировать по цветовой маркировке проводов. Для стеклоподъемника используйте разъем с 6 или 8 контактами (зависит от года выпуска), для замка – 3-контактный разъем черного или серого цвета.
Разъем стеклоподъемника фиксируется пластиковым замком-защелкой. Нажмите на фиксатор большим пальцем в сторону провода, одновременно потянув разъем на себя. Если защелка не поддается, воспользуйтесь тонкой отверткой, но действуйте аккуратно – пластик хрупкий. Избегайте резких движений, чтобы не повредить контакты.
Для отсоединения разъема замка двери потребуется снять защитный резиновый чехол, закрывающий контакты. Чехол держится на пластиковых зажимах – подденьте его плоской отверткой у основания. После этого нажмите на фиксатор разъема (обычно расположен сверху) и потяните его вниз. Если разъем не снимается, проверьте наличие дополнительных защелок по бокам.
На некоторых моделях E46 (особенно с 2003 года) разъем замка может быть прикрыт металлической скобой. Скоба крепится на двух винтах Torx T20 – открутите их, прежде чем пытаться отсоединить разъем. После снятия скобы разъем освободится без усилий. Не теряйте винты – они потребуются при обратной сборке.
Если провода разъемов окислены, очистите контакты с помощью специального спрея для электрических соединений (например, Kontakt 60) или мелкозернистой наждачной бумаги. Избегайте использования металлических щеток – они могут повредить покрытие контактов. После очистки нанесите тонкий слой контактной смазки для предотвращения дальнейшего окисления.
При обратном подключении разъемов убедитесь, что они вставлены до щелчка. Для проверки работоспособности подключите аккумулятор и протестируйте стеклоподъемник и замок с помощью кнопок на двери или ключа зажигания. Если стекло движется рывками или замок не реагирует, проверьте правильность подключения разъемов и состояние проводки.
В случае повреждения разъема (трещины, оплавленные контакты) замените его целиком. Артикул оригинального разъема стеклоподъемника – 61138364744, замка – 61138364745. Аналоги можно найти у производителей Hella или Febi. При замене разъема обрежьте старый с запасом провода (5–7 см) и припаяйте новый, используя термоусадочные трубки для изоляции.
Не оставляйте разъемы висеть на проводах – закрепите их на пластиковых держателях внутри двери или временно зафиксируйте изолентой. Это предотвратит случайные обрывы при дальнейшей разборке. Если провода слишком короткие, удлините их с помощью пайки и термоусадки, соблюдая цветовую схему подключения.

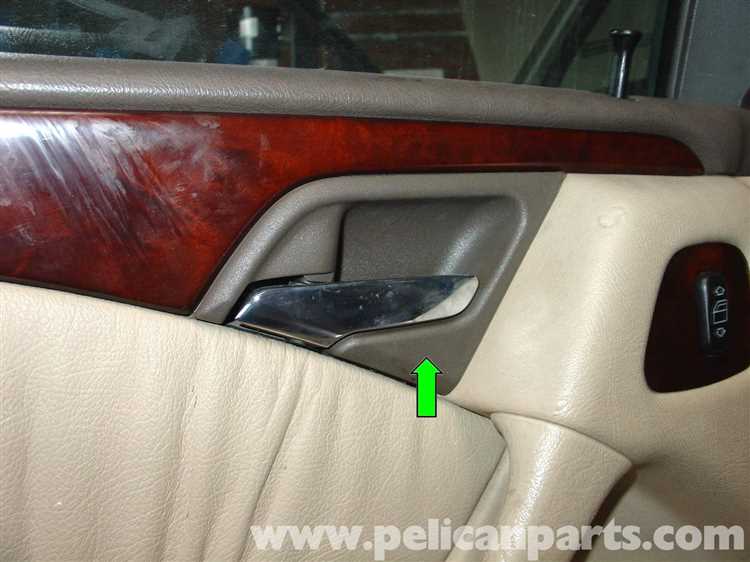

Как демонтировать динамики и акустическую систему из двери
Снимите обшивку двери, открутив три винта Torx T20 под ручкой открывания, один под заглушкой динамика и два в нижней части панели. Отсоедините разъемы проводки от блока управления стеклоподъемником и концевика замка, аккуратно поддев фиксаторы пластиковым клином. Динамик крепится на четырех винтах Torx T25 – открутите их, удерживая динамик, чтобы избежать падения на стекло. Для демонтажа твитера в зеркале заднего вида снимите декоративную накладку, поддев её по периметру, затем отсоедините разъем и выкрутите единственный винт крепления.
При замене акустической проводки отсоедините штатные провода от динамика, предварительно пометив их полярность. Если установлен усилитель или кроссовер, отключите его от основной проводки, запомнив расположение разъемов. Проверьте целостность звукоизоляционного материала на металле двери – при повреждении замените его на аналогичный (например, битопласт толщиной 5 мм), чтобы избежать дребезга и потери качества звука.
Как снять стекло и механизм стеклоподъемника БМВ Е46
Поднимите стекло в верхнее положение и зафиксируйте его малярным скотчем к рамке двери, чтобы предотвратить падение. Открутите два болта крепления стекла к направляющей стеклоподъемника (головка на 10 мм) – один в верхней части механизма, второй ближе к середине. Слегка покачайте стекло, чтобы вывести его из направляющих, затем извлеките через верхний проем двери.
Для демонтажа механизма стеклоподъемника открутите три болта крепления к металлическому каркасу двери (два в нижней части, один сбоку). Отсоедините трос от направляющих роликов, если установлен тросовый привод, или отключите разъем электродвигателя для реечных систем. Проверьте состояние пластиковых втулок на направляющих – при износе замените их, чтобы избежать перекосов стекла.
При обратной установке нанесите смазку на зубчатые рейки или тросы механизма (используйте силиконовую или литиевую смазку). Убедитесь, что стекло ровно входит в направляющие, и затяните болты крепления с моментом 8–10 Н·м. Подключите разъемы проводки, затем протестируйте работу стеклоподъемника до установки обшивки – это позволит выявить перекосы или заедания.
Если механизм неисправен, замените его целиком – ремонт отдельных компонентов (мотора, шестерен) на Е46 часто нецелесообразен из-за сложности подбора запчастей. При установке нового стеклоподъемника проверьте совместимость по артикулу: для седанов и touring используются разные модификации (например, 51.31.8.250.000 для левой передней двери седана).
Как правильно открутить и извлечь дверной замок
Перед началом работ отключите аккумулятор, чтобы исключить случайное срабатывание подушек безопасности или короткое замыкание проводки. На BMW E46 замок интегрирован в дверную карту и механизм стеклоподъёмника, поэтому потребуется частичная разборка двери.
Снимите внутреннюю дверную панель, открутив винты в следующих местах:
- под ручкой открывания двери (2 винта Torx T20);
- в нише подлокотника (1 винт Torx T25);
- за пластиковой заглушкой в нижней части панели (1 винт Torx T20);
- в районе динамика (2 винта Torx T15).
Аккуратно отсоедините панель, поддев её пластиковым монтажным клином, чтобы не повредить клипсы. Отключите разъёмы проводки от стеклоподъёмника, динамика и блока управления.
Замок крепится к металлическому каркасу двери тремя болтами M6 с головкой Torx T30. Первый болт расположен за тягой наружной ручки, второй – рядом с механизмом блокировки, третий – в нижней части замка. Для доступа к ним снимите пластиковую влагозащитную плёнку, поддев её по периметру.
Отсоедините тяги замка от наружной ручки и кнопки блокировки. Для этого сожмите фиксаторы на пластиковых наконечниках тяг и вытащите их из пазов. На BMW E46 используется два типа тяг: толстая (к наружной ручке) и тонкая (к кнопке блокировки). Запомните их расположение, чтобы не перепутать при сборке.
Перед извлечением замка отключите электрический разъём. Он фиксируется защёлкой – нажмите на неё и потяните разъём вниз. Если замок не выходит, проверьте, не осталось ли незакреплённых тяг или проводов. Иногда мешает направляющая стекла – сдвиньте её вверх, чтобы освободить пространство.
При установке нового замка смажьте все подвижные части силиконовой смазкой. Особое внимание уделите механизму блокировки и местам крепления тяг. Затягивайте болты крест-накрест с моментом 8–10 Н·м, чтобы избежать перекоса.
После сборки проверьте работу замка в трёх режимах: открытие наружной ручкой, блокировка кнопкой и дистанционное управление. Если дверь не закрывается с первого раза, отрегулируйте положение замка, ослабив болты и сместив его на 1–2 мм в нужную сторону.
Не используйте WD-40 для смазки замка – он вымывает заводскую смазку и привлекает пыль. Вместо этого применяйте специализированные составы для автомобильных замков, например, Liqui Moly LM 47 или Permatex 80078.
Как разобрать и заменить наружную ручку двери
Наружная ручка двери БМВ Е46 крепится на двух болтах под шестигранник на 5 мм и фиксируется защёлкой с внутренней стороны. Перед началом работ отключите аккумулятор, чтобы избежать срабатывания подушек безопасности или короткого замыкания в проводке.
Снимите декоративную накладку дверной карты, поддев её пластиковым клином в нижней части. Отсоедините разъём проводки от микропереключателя ручки – он расположен ближе к передней кромке двери. Если ручка неисправна, проверьте состояние контактов: окисление часто становится причиной отказа центрального замка.
Открутите два болта крепления ручки, используя удлинитель для головки – доступ к нижнему болту затруднён из-за ограниченного пространства. После этого ручка останется держаться только на тяге замка. Аккуратно потяните её на себя, одновременно нажимая на фиксатор тяги пальцем через технологическое отверстие в металлическом каркасе двери.
При установке новой ручки убедитесь, что тяга замка правильно вставлена в паз. Если она выскочит, дверь не будет закрываться. Перед окончательной фиксацией болтов проверьте ход ручки: она должна плавно возвращаться в исходное положение без заеданий. Если механизм работает туго, смажьте его силиконовой смазкой.
Подключите разъём микропереключателя, предварительно очистив контакты от грязи. Убедитесь, что провода не пережаты между металлическим каркасом и пластиковой накладкой – это может привести к повреждению изоляции и короткому замыканию.
Соберите дверную карту в обратном порядке, начиная с верхней части. Надавите на защёлки до характерного щелчка, избегая чрезмерных усилий – пластик Е46 склонен к растрескиванию. Проверьте работу ручки и замка до установки декоративных элементов.
Если после замены ручка проваливается или не фиксируется, проблема может быть в изношенном механизме замка. В этом случае потребуется демонтаж всего замкового блока. Для этого снимите тягу с ручки и открутите три болта крепления замка – два сверху и один снизу.
При установке замка обратите внимание на положение ответной части тяги: она должна входить в паз без перекосов. После сборки отрегулируйте привод замка, вращая регулировочный винт на моторе центрального замка – это устранит люфт и обеспечит чёткое срабатывание.
Как снять и установить дверной каркас и регулировочные болты
Отсоедините разъемы проводки от динамика, электропривода стекла и концевика замка, предварительно сняв пластиковую накладку с внутренней ручки двери. Выкрутите три винта Torx T20, крепящие каркас к металлическому основанию двери: два в нижней части (под динамиком) и один за ручкой открывания. Аккуратно отщелкните пластиковые фиксаторы по периметру каркаса, используя пластиковую лопатку – начинайте с нижнего угла со стороны замка, чтобы избежать повреждения защелок. При обратной установке совместите выступы каркаса с пазами на двери и защелкните фиксаторы до характерного щелчка, затем затяните винты с моментом 3,5 Н·м.
Регулировочные болты расположены в трех точках: два на петлях (верхний и нижний) и один на ответной части замка. Для доступа к петлевым болтам снимите защитный колпачок и ослабьте контргайку ключом на 13 мм, затем вращайте болт шестигранником на 6 мм: по часовой стрелке – дверь поднимается, против – опускается. Болт замка (Torx T30) регулирует прижим двери по горизонтали – затягивание смещает дверь к кузову, ослабление – от кузова. После регулировки проверьте зазор между дверью и кузовом: он должен составлять 4–5 мм по всему периметру, а замок – срабатывать с первого нажатия без перекосов.
Как проверить и заменить уплотнители двери БМВ Е46
Уплотнители дверей БМВ Е46 изнашиваются через 8–10 лет эксплуатации или при пробеге свыше 150 000 км. Первые признаки деградации – сквозняки, повышенный шум в салоне, затруднённое закрывание двери. Проверку начинайте с визуального осмотра: ищите трещины, разрывы, отслоения от металлического каркаса. Особое внимание уделите углам и местам крепления к стойкам – там уплотнитель чаще всего разрушается из-за постоянных изгибов.
Для диагностики герметичности используйте лист бумаги формата А4. Вставьте его между дверью и кузовом, закройте дверь и попробуйте вытащить. Если бумага выходит без сопротивления – уплотнитель не выполняет свою функцию. Повторите тест в трёх точках: сверху, посередине и снизу двери. На Е46 установлены два типа уплотнителей: наружный (профильный, артикул 51-16-8-192-470) и внутренний (губчатый, артикул 51-16-8-192-471). Заменяйте оба одновременно, даже если повреждён только один.
Перед демонтажем старого уплотнителя очистите посадочные места от грязи и остатков клея. Используйте пластиковый шпатель и обезжириватель на основе изопропилового спирта. Металлические инструменты могут повредить лакокрасочное покрытие. На внутреннем уплотнителе Е46 часто остаются следы заводского герметика – удалите их полностью, иначе новый уплотнитель не сядет плотно. Проверьте состояние дренажных отверстий в нижней части двери: если они забиты, вода будет скапливаться и ускорять разрушение нового уплотнителя.
При установке нового уплотнителя начинайте с верхнего угла двери, постепенно продвигаясь к петлям. Наружный уплотнитель фиксируется на защёлках – вставляйте его с усилием до характерного щелчка. Внутренний уплотнитель крепится на клей: нанесите тонкий слой герметика (например, Teroson MS 9399) на посадочную поверхность, выждите 5 минут и прижмите уплотнитель. Избегайте растягивания материала – это приведёт к образованию зазоров. После установки проверьте равномерность прилегания по всему периметру: зазоры не должны превышать 1 мм.
Для адаптации нового уплотнителя проведите обкатку: закройте дверь и откройте её 10–15 раз подряд. Это поможет материалу принять правильную форму. Если после установки дверь закрывается слишком туго, отрегулируйте замок или петли – чрезмерное усилие сократит срок службы уплотнителя. В зимний период обработайте резину силиконовой смазкой (например, Liqui Moly Silicon-Spray) для предотвращения примерзания. Избегайте смазок на масляной основе – они разрушают резину.
На рынке представлены аналоги уплотнителей для Е46 от Lemförder (артикул 36001 01) и Corteco (артикул 20029590). Оригинальные детали стоят дороже, но гарантируют точное соответствие геометрии двери. При выборе обращайте внимание на дату производства: резина старше 3 лет теряет эластичность. Храните новые уплотнители в горизонтальном положении, вдали от прямых солнечных лучей и источников тепла – это продлит их срок службы до установки.
Как собрать дверь БМВ Е46 обратно после ремонта
Перед сборкой убедитесь, что все снятые компоненты очищены от старой смазки и грязи. Особое внимание уделите направляющим стекла и механизму стеклоподъемника – их необходимо обработать силиконовой смазкой (например, Liqui Moly Silicon-Spray) для плавной работы. Если при разборке были повреждены пластиковые защелки обшивки, замените их новыми (артикул 51418163175 для передней двери).
Начните с установки внутренней металлической панели двери. Закрепите ее на каркасе с помощью оригинальных винтов Torx T20 – момент затяжки не должен превышать 4 Н·м, чтобы избежать деформации металла. Если при разборке снимался дренажный клапан, установите его обратно, убедившись, что резиновый уплотнитель целый и не перекручен.
Установите механизм стеклоподъемника, зафиксировав его на направляющих болтами M6 (момент затяжки 6 Н·м). Подключите электрический разъем, предварительно проверив целостность проводов – на моделях с 2001 года часто перетирается изоляция у разъема мотора. Если стекло было снято, вставьте его в направляющие, опустив до нижнего положения, затем закрепите зажимами (артикул 51338153060).
Перед установкой динамика проверьте его работоспособность мультиметром – сопротивление должно быть в пределах 3–4 Ом. Закрепите динамик на металлической панели винтами M5, используя резиновые прокладки для предотвращения дребезжания. Если устанавливается новый динамик, убедитесь, что его мощность не превышает 50 Вт, иначе возможны искажения звука из-за слабой штатной проводки.
Обшивку двери начинайте крепить с нижней части, защелкивая пластиковые клипсы по периметру. В верхней части используйте винты Torx T15 (артикул 07119904732) для фиксации ручки и декоративной накладки. Если при снятии обшивки были повреждены пистоны, замените их на новые (артикул 51168123753) – старые могут не обеспечить надежную фиксацию.
Установите наружную ручку двери, предварительно смазав механизм замка графитовой смазкой. Затяните болты крепления (момент 8 Н·м) и проверьте плавность хода – заедания указывают на неправильную регулировку тяги замка. Если дверь оснащена электроприводом замка, подключите разъем и протестируйте работу с брелока и кнопки в салоне.
После сборки проверьте герметичность двери – нанесите мыльный раствор на уплотнитель и закройте дверь. Появление пузырей укажет на неплотное прилегание, что потребует регулировки петель или замены уплотнителя (артикул 51718124650). Отрегулируйте зазоры между дверью и кузовом, ослабив болты петель и сместив дверь в нужном направлении.
Завершите сборку установкой декоративных накладок и проверкой всех функций: стеклоподъемников, центрального замка, зеркал с электроприводом. Если после сборки слышны посторонние звуки, повторно разберите дверь и проверьте крепление всех элементов – чаще всего дребезжание возникает из-за незатянутых винтов или отсутствия резиновых прокладок.
